MANUALE UTENTE FS4700 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avvertimento - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso
	Indossare degli otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista.
	Attenzione: pericolo di taglio! Non toccare i pezzi rotanti
	Attenzione! Radiazioni laser! Non guardare direttamente nel fascio di luce.Classe laser 2.
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

Indice: Pagina:

1. Introduzione 48

2. Descrizione dell'apparecchio 48

3. Contenuto della fornitura 48

4. Impiego conforme alla destinazione d'uso.... 48

5. Indicazioni di sicurezza 49

6. Dati tecnici 53

7. Disimballaggio 53

8. Allestimento / Prima della messa in funzione 54

9. Messa in funzione....54

10. Allacciamento elettrico 55

11. Pulizia....56

12. Trasporto....56

13. Stoccaggio 56

14. Manutenzione 56

15. Smaltimento e riciclaggio 56

16. Risoluzione dei guasti....57

17. Dichiarazione di conformità.... 310

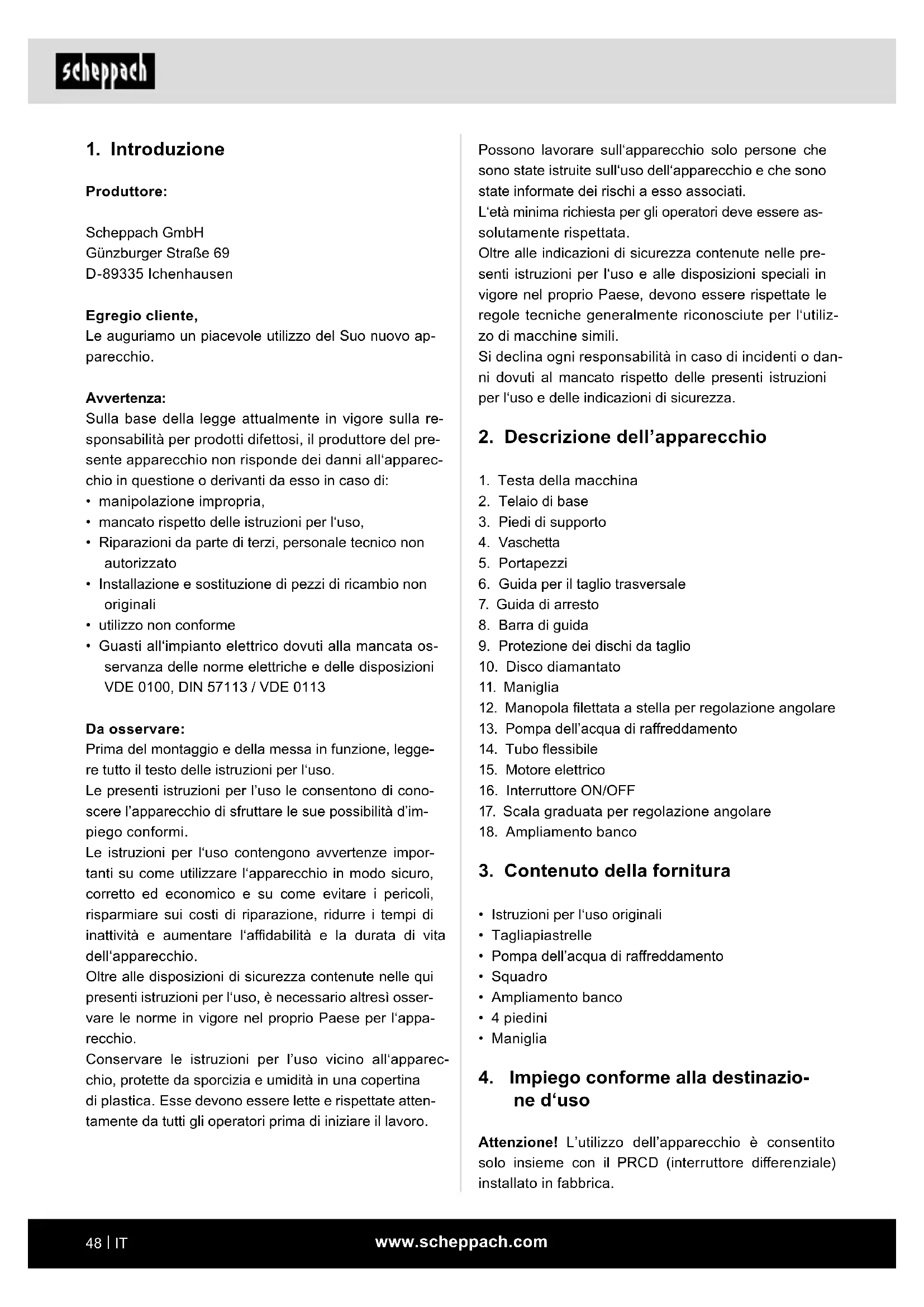

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- Riparazioni da parte di terzi, personale tecnico non autorizzato
- Installazione e sostituzione di pezzi di ricambio non originali
• utilizzo non conforme
- Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'im-piego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a esso associati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utiliz- zo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

2. Descrizione dell'apparecchio

1. Testa della macchina
2. Telaio di base
3. Piedi di supporto
4. Vaschetta
5. Portapezzi
6. Guida per il taglio trasversale
7. Guida di arresto
8. Barra di guida
9. Protezione dei dischi da taglio
10. Disco diamantato
11. Maniglia
12. Manopola filettata a stella per regolazione angolare
13. Pompa dell'acqua di raffreddamento
14. Tubo flessibile
15. Motore elettrico
16. Interruttore ON/OFF
17. Scala graduata per regolazione angolare
18. Ampliamento banco

3. Contenuto della fornitura

• Istruzioni per l'uso originali
• Tagliapiastrelle
  • Pompa dell'acqua di raffreddamento
• Squadro
• Ampliamento banco
  • 4 piedini
• Maniglia

4. Impiego conforme alla destinazione d'uso

Attenzione! L'utilizzo dell'apparecchio è consentito solo insieme con il PRCD (interruttore differenziale) installato in fabbrica.

L'apparecchio può essere utilizzato per gli abituali lavori di taglio di piastrelle di piccole e medie dimensioni (piastrelle, ceramica o simili) in base alle dimensioni della macchina.

L'apparecchio è stato progettato nello specifico per uso domestico e artigianale. Non è consentito utilizzarlo per tagliare legno e metallo.

È consentito impiegare l'apparecchio solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. Eventuali danni o lesioni di qualsiasi tipo derivanti da quanto sopra sono di responsabilità dell'utente/operatore e non del fabbricante.

Si possono utilizzare solo dischi sezionatori adatti alla macchina. È vietato l'utilizzo di lame per sega.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Le persone che azionano e sottopongono a manuten- zione la macchina devono aver preso confidenza con essa ed essere istruite sui potenziali pericoli che ne derivano.

Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore.

Rispettare le altre norme generali concernenti la medicina del lavoro e la tecnica di sicurezza.

Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne derivano.

Nonostante l'uso conforme alla destinazione d'uso alcuni fattori di rischio non possono essere completamente eliminati. A causa della struttura e del montaggio della macchina si può presentare quanto segue:

• Contatto del disco diamantato nell'area di taglio non coperta.
• Utilizzo di un disco sezionatore non corretto. Il disco sezionatore in dotazione è omologato solo per la lavorazione delle piastrelle.
• Toccare il disco diamantato in funzione.
  • Proiezione di un attacco diamantato difettoso del disco sezionatore
  • proiezioni di pezzi in lavorazione e parti dei pezzi in lavorazione
• danni all'udito a causa del non utilizzo dei necessari otoprotettori.

La macchina può essere utilizzata soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

Indicazioni generali di sicurezza per gli attrezzi elettrici.

⚠ AVVISO! Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico. L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine “attrezzo elettrico” utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di rete) e ad attrezzi elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro
   a) Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potreb- bero provocare infortuni.
   b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.
   c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

2. Sicurezza elettrica

a) Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente. Non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra.

Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.

b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.

c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di scarica elettrica.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.

e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.

f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

1. Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.

b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.

c) Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo.

Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.

d) Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.

e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.

f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.

h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Ma-neggiare l'attrezzo senza fare attenzione può cau-sare gravi lesioni nel giro di pochi secondi.

1. Utilizzo e manipolazione dell'attrezzo elettrico

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.

b) Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

c) Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico.

Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.

d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.

e) Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.

f) Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.

g) Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istruzioni. e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.

h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.

Non orientare lo sguardo verso il raggio

Classe laser 2

Proteggere sé e l'ambiente da pericoli di incidenti con opportune misure precauzionali!

- Non orientare lo sguardo direttamente verso il raggio laser in assenza di protezioni per gli occhi.

• Non orientare mai lo sguardo direttamente verso la traccia del raggio.
• Non puntare mai il raggio laser su superfici riflettenti o su persone o animali. Anche un raggio laser a bassa potenza può causare danni all'occhio.
• Cautela - se vengono eseguite procedure diverse da quelle qui specificate, si può verificare un'esposizione pericolosa alle radiazioni.
• Non aprire mai il modulo laser. Si rischia altrimenti di esporsi accidentalmente al raggio laser.
• Se la macchina rimane inutilizzata per lungo tempo, provvedere a rimuovere le batterie.
• Il laser non può essere sostituito con un tipo di laser diverso.
• Le riparazioni al laser possono essere effettuate solo dal produttore del laser o da un rappresentante autorizzato.

Ulteriori indicazioni di sicurezza

ATTENZIONE!

Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare la macchina.

Attenzione! L'utilizzo della tagliapiastrelle FS4700 è consentito solo insieme con il PRCD 10 mA (interrutto-re differenziale) installato in fabbrica.

• Quando si lavora con la macchina è assolutamente necessario indossare i dispositivi di protezione individuale.
• Indossare sempre gli occhiali protettivi per evitare lesioni agli occhi.
• Se si hanno i capelli lunghi, indossare una retina per capelli o una cuffia da lavoro idonea.
• Indossare abiti da lavoro aderenti. L'utensile rotante potrebbe catturare maniche o simili.
  • Non rimuovere mai trucioli o polvere a mani nude.
• Rimuovere i trucioli o la polvere a macchina spenta, usando una spazzola a mano o un pennello.
• Prima di iniziare il lavoro, verificare il corretto funzionamento dei dispositivi di protezione.
• Non sovraccaricare la macchina, questa funziona meglio e in modo più sicuro nel campo di potenza indicato.

- Utilizzare l'attrezzo corretto e assicurarsi che gli attrezzi (disco sezionatore) non siano senza filo o danneggiati in alcun modo.

- I cavi devono sempre essere posati in modo da lasciare la parte posteriore della macchina. Proteggere i cavi da calore, olio e bordi taglienti.

- Prima di eseguire interventi di riparazione e manutenzione e quando la macchina non viene utilizzata, staccare la spina di rete.

- Gli interventi sulle apparecchiature elettriche devono essere eseguiti esclusivamente da un personale elettricista qualificato. Devono essere utilizzati solo ricambi originali.

• Gli ambienti di lavoro puliti facilitano il lavoro.

- Fare attenzione a cosa si sta facendo. Attenersi alle regole di buonsenso durante il lavoro.

- Assicurarsi che la sottostruttura possa sostenere il peso della macchina e sia sufficientemente stabile. È necessario assicurarsi durante il lavoro non si generino vibrazioni.

- Tutti i pezzi nudi della macchina sono stati lubrificati con grasso, a protezione contro la corrosione. Prima della messa in funzione, pulire la macchina con un detergente ecologico adatto.

- La macchina non deve essere utilizzata per lavorare materiali pericolosi per la salute o che generano polvere, ad esempio legno, teflon, ecc.

- Non utilizzare la macchina in prossimità di liquidi o gas infiammabili.

- Utilizzare la macchina solo in locali idonei e non esporla all'acqua o all'umidità.

- Garantire sempre una buona illuminazione durante il lavoro.

- Non estrarre la spina dalla presa di corrente tirando il cavo di rete.

- Utilizzare sempre attrezzi affiliati e puliti.

- In caso di situazioni pericolose o di guasti tecnici, spegnere immediatamente la macchina e staccare la spina di rete.

- In caso di danni, non continuare a lavorare con la macchina e scollegare la spina di rete.

- Utilizzare esclusivamente attrezzi e accessori approvati dal produttore. L'uso di pezzi non approvati comporta un elevato pericolo di lesioni.

- Tenere l'area di lavoro sempre pulita e in ordine. Sporcizia e disordine nell'area di lavoro possono causare incidenti.

- Indossare sempre gli occhiali protettivi quando si lavora con la macchina. Quando si lavora con molta polvere, è necessario utilizzare una maschera facciale o una maschera antipolvere.

- La chiave del mandrino e gli altri attrezzi devono essere rimossi prima di accendere la macchina.

- Posizionare la macchina su un pavimento piano e antiscivolo. La macchina non deve vacillare.

- Accertarsi che la tensione indicata sulla targhetta identificativa corrisponda a quella della tensione presente, quindi collegare la spina alla rete elettrica. Collegare quindi la spina alla rete elettrica.

- Indossare gli occhiali protettivi.

- Indossare otoprotettori.

- Indossare guanti protettivi.

- Non continuare ad utilizzare dischi diamantati incrinati, sostituirli.

- Attenzione! Il disco sezionatore continua a girare!

- Non frenare il disco diamantato esercitando una pressione laterale.

- Attenzione! Il disco diamantato deve essere sempre raffreddato con acqua.

- Prima di sostituire il disco sezionatore, estrarre la spina di rete.

- Utilizzare esclusivamente dischi diamantati idonei.

- Non lasciare mai la macchina incustodita all'interno di ambienti in cui vi sono bambini.

- Scollegare la spina di rete prima di controllare l'impianto elettrico del vano motore.

- Senso di rotazione del disco sezionatore: controllare la freccia di direzione sul disco sezionatore; la direzione indicata dalla freccia deve corrispondere al senso di rotazione dell'albero motore.

- Tenere mani, dita e braccia lontano dal disco sezionatore rotante. Mantenere sempre una distanza sufficiente dal disco sezionatore.

- Utilizzare esclusivamente i dischi sezionatori diamantati raccomandati dal produttore, conformi alla norma EN 13236. È vietato l'utilizzo di lame per sega.

- Utilizzare solo dischi sezionatori con un numero di giri min. di 3000 giri ^-1 .

• Non è consentito tagliare metallo e legno.

- Raffreddamento del disco sezionatore: Assicurarsi che il disco sezionatore venga raffreddato con acqua durante l'intera operazione di taglio.

- Riempire sempre la vaschetta di acqua prima di iniziare a lavorare.

Rischi residui

La macchina è stata costruita secondo lo stato attuale della tecnica e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Prima di eseguire lavori di regolazione o manutenzione, rilasciare il pulsante di avvio e staccare la spina dalla presa di corrente.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano complessivamente le "Indicazioni di sicurezza", l'“Utilizzo conforme” e le istruzioni per l'uso.
• Evitare avviamenti accidentali della macchina: Quando si inserisce la spina nella presa di corrente non deve essere premuto il tasto di funzionamento. Utilizzare l'attrezzo raccomandato nelle presenti istruzioni per l'uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.

6. Dati tecnici

	FS4700	FS3600
Potenza del motore	1200 W	900 W
Modalità operativa	S2 20 min*
Giri del motore	3000 min ^-1
Motore a corrente alternata	230 V~, 50 Hz
Classe di isolamento	F
Tipo di protezione	IP54
Lunghezza di taglio	1200 mm	920 mm
Altezza di taglio 90°	40 mm	36 mm
Altezza di taglio 45°	34 mm	29 mm
Tavolo da taglio	180 x 230 mm
Dimensioni	400 x 1377 mm	400 x 1290 mm
Altezza di lavoro	780 mm
Disco diamantato	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Peso	57 kg	51,5 kg

Con riserva di modifiche tecniche!

* Il fattore di servizio S2 20 min (funzionamento breve) indica che il motore può essere sollecitato con la potenza nominale (1200 W) solo per il tempo indicato nella targhetta identificativa (20 min) in maniera permanente. In caso contrario, si riscalderebbe in maniera inammissibile. Durante la pausa, il motore si raffredda alla relativa temperatura iniziale.

Rumori e vibrazioni

Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L_WA 116 dB

Livello di pressione acustica L_pA : 95 dB

Incertezza K_wa/pA 3 db

7. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela il prodotto.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

⚠ AVVISO!

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

8. Allestimento / Prima della messa in funzione

ATTENZIONE!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

Fig. 3 - 5

Per motivi tecnici legati all'imballaggio, la macchina non è montata completamente.

1. Estrarre la macchina dall'imballaggio e posizionarla con cautela sul pavimento.
2. Allentare leggermente la vite della manopola filettata a stella (A) e ripiegare gli appoggi verso il basso. Serrare nuovamente il manopola filettata a stella (Fig. 3)
3. Inclinare la macchina sui appoggi.
4. Montare la maniglia sull'alloggiamento del motore con 2 viti esagonali (B) (Fig. 4).
5. Fissare la pompa dell'acqua di raffreddamento (13) nella vaschetta (4) nella posizione prevista
6. Riempire la vaschetta fino a coprire completamente la pompa dell'acqua. Assicurarsi che lo scarico sia ben chiuso.

9. Messa in funzione

ATTENZIONE!

Prima della messa in funzione è obbligatorio montare completamente il prodotto!

Interruttore ON/OFF (Fig. 4)

Per accendere, premere “l” sull'interruttore ON/OFF (16). Prima di iniziare l'operazione di taglio, attendere che il disco sezionatore abbia raggiunto il numero di giri massimo e che la pompa dell'acqua di raffreddamento (13) abbia erogato l'acqua al disco sezionatore. Per spegnere, premere lo “0” dell'interruttore (16). (Fig. 4).

Attenzione: Il disco sezionatore deve essere sempre raffreddato con acqua.

Attenzione: Il disco sezionatore continua a girare.

Non frenare il disco sezionatore esercitando una pressione laterale.

• Durante il normale utilizzo, l'alloggiamento del motore surriscaldarsi.

• Non forzare la macchina o un accessorio a svolgere il lavoro di una macchina industriale più grande. La macchina lavora meglio con la potenza per la quale è stata progettata.

• Effettuare tutte le regolazioni della macchina a macchina spenta.

• Non lasciare mai incustodita la macchina mentre è in funzione.
• Al momento dello spegnimento, non abbandonare la macchina finché non si è completamente fermata.
• Spegnere sempre la macchina prima di scollegare la spina elettrica.
• Scollegare sempre la spina elettrica. Non scollegare mai la spina dalla presa di corrente facendo presa sul cavo.
• Non utilizzare dischi sezionatori che non corrispondano alle dimensioni specificate.
  • Non trasportare mai la macchina per il cavo.
• Sostituire immediatamente i dischi sezionatori danneggiati o incrinati.

Qualora non si sia certi della sicurezza di una certa condizione di lavoro, non operare con la macchina.

Tagli a 90° (Fig. 6 - 7)

1. Allentare la vite a stella (C).
2. Impostare la guida per il taglio trasversale (6) a 90° e serrare nuovamente la vite a stella (C).
3. Serrare la vite ad alette (D) per fissare la guida per il taglio trasversale (6). (Fig. 6)
4. Usando la maniglia (11), spingere indietro la testa della macchina (1).
5. Posizionare la piastrella contro la guida di arresto (7) sulla guida per il taglio trasversale.
6. Premere la testa della macchina (1) usando la maniglia (11) fino alla profondità di taglio desiderata e fissare nuovamente la testa della macchina.
7. Accendere la tagliapiastrelle. Attenzione: Attendere che l'acqua di raffreddamento raggiunga il disco sezionatore (10).
8. Per mezzo della maniglia (11), tirare in avanti la testa della macchina (1) lentamente e uniformemente attraversando la piastrella.
9. Spegnere nuovamente la tagliapiastrelle al termine del taglio.

Taglio diagonale a 45° (Fig. 8)

1. Regolare l'arresto angolare (6) a 45°
2. Eseguire il taglio come spiegato sopra.

Taglio longitudinale a 45° (Fig. 9)

1. Allentare la vite del la manopola filettata a stella (E) su entrambi i lati

2. Inclinare la barra di guida (8) verso sinistra a 45° della scala graduata (17).

3. Stringere nuovamente la manopola filettata a stella (E).

4. Esequire il taglio come descritto.

Sostituire il disco diamantato (Fig. 10 - 12)

Attenzione! Staccare la spina elettrica dalla presa di corrente

1. Allentare la vite (F) e rimuovere la protezione del disco sezionatore (9). (Fig. 10)
2. Posizionare la chiave a brugola (19) sull'albero del motore e tenerla ferma.
3. Con la chiave per dadi (20), allentare il dado della flangia in direzione di marcia del disco sezionatore (10). (Filettatura sinistrorsa)
4. Rimuovere la flangia esterna (21) e il disco sezionatore (10).
5. Pulire accuratamente la flangia di montaggio prima di montare il nuovo disco sezionatore.
6. Inserire nuovamente e serrare il nuovo disco se- zionatore procedendo in ordine inverso.
7. Attenzione: Prestare attenzione alla direzione di marcia del disco sezionatore!
8. Rimontare il disco sezionatore (9).

Regolazione del parallelismo del disco diamanta- to (Fig. 13 - 15)

Se il taglio non è dritto o la piastrella si rompe lungo la traiettoria di taglio, è necessario regolare il paralleli-smo del disco diamantato.

1. All'inizio, la guida di arresto deve essere posizionata ad angolo retto rispetto alla barra di guida. A tale scopo, allentare le due viti ad esagono cavo (A) della guida di arresto e allinearla con un angolare retto grande o una piastrella.
2. A tal fine, il disco diamantato deve scorrere lungo tutto il bordo della squadra angolare o della pia-strella. Quindi serrare nuovamente le due viti ad esagono cavo (A) della guida di arresto.
3. Smontare l'indicatore di lunghezza rimuovendo le due viti con intaglio a croce (B). (Fig. 16)
4. Smontare il fissaggio del cavo (C). (Fig. 17)
5. Allentare leggermente i due dadi esagonali (D) del gruppo sega su ciascun lato. (Fig. 18, 19)
6. Ora il gruppo sega completo di disco diamantato può essere allineata alla guida di arresto utilizzando un angolare retto o una grande piastrella. (Fig. 20)
7. Serrare nuovamente i dadi esagonali del gruppo sega e riassemblare tutte le parti della macchina. Controllare il parallelismo ed eseguire un taglio di prova.

Se il taglio di prova non è ancora soddisfacente, eseguire nuovamente i punti da 1 a 6.

10. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'e- sercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi esequiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
  • Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

In caso di motore a corrente alternata monofase si consiglia, per macchine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

Tipo di collegamento Y

Se è necessario, sostituire il cavo di allacciamento alla rete: la sostituzione deve essere effettuata dal fabbricante o da un suo rappresentante per evitare rischi per la sicurezza.

11. Pulizia

Attenzione!

Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre la spina elettrica!

• Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia.
• Pulire il prodotto strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
• Si raccomanda di pulire il prodotto subito dopo ogni utilizzo.
• Pulire regolarmente il prodotto con un panno umido e del sapone molle. Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica o la superficie del prodotto.

12. Trasporto

Prima del trasporto, scaricare completamente il liquido di raffreddamento. Non utilizzare i dispositivi di sicurezza della macchina per sollevare la macchina. Ripiegare gli appoggi e fissare la testa della macchina con i blocchi di trasporto.

13. Stoccaggio

Conservare il prodotto e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare il prodotto nel suo imballaggio originale. Coprire il prodotto per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'attrezzo.

14. Manutenzione

Attenzione!

Scollegare la spina di corrente prima di ogni intervento di manutenzione.

All'interno dell'apparecchio non vi sono altri componenti da sottoporre a manutenzione. La guida della testa della macchina con cuscinetti a sfera deve essere pulita regolarmente dallo sporco. Anche la vaschetta (4) e la pompa dell'acqua di raffreddamento (13) devono essere pulite regolarmente, altrimenti non viene garantito il raffreddamento del disco diamantato (2).

Dopo l'uso, sciacquare la vaschetta (4) e la pompa dell'acqua (13) con acqua pulita.

Le operazioni di manutenzione non descritte espressamente nelle presenti istruzioni di servizio devono essere eseguite da personale qualificato, in quanto possono generarsi situazioni di pericolo per le quale l'operatore non è preparato.

La sostituzione dei pezzi di ricambio deve essere eseguita solo da personale qualificato.

Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina
  • Dati della piastrina indicatrice del motore

Avviso importante in caso di riparazione:

In caso di restituzione dello strumento per riparazione, tenere presente che l'apparecchio per motivi di sicurezza, deve essere risedito alla stazione di servizio senza olio né carburante.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi di usura*: Disco sezionatore, spazzola di carbone, guide del tavolo e della testa di taglio

* non necessariamente compreso nell'ambito della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

15. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I rifiuti di apparecchiature elettriche ed elettroniche non appartengono ai rifiuti domestici, per cui devono essere raccolti e smaltiti separatamente!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea, possono essere applicate normative diverse per lo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

16. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio

Il disco diamantato della sega si stacca dopo lo spegnimento del motore.	Dado di fissaggio stretto troppo poco	Dado di fissaggio della lama
Il motore non si avvia	Guasto fusibile di rete Controllare il fusibile di rete
	Cavo di prolunga difettoso	Sostituire il cordone di prolunga
	Collegamenti sul motore o sull'interruttore non regolari	Far controllare da personale elettricista qualificato
	Motore o interruttore difettosi	Far controllare da personale elettricista qualificato
Il motore non produce potenza	Sezione del cavo della prolunga non sufficiente	vedere Collegamento elettrico, scatta il fusibile
	Sovraccarico Controllare l'attrezzo

Corte longitudinal 45° (fig. 9)

Comutator de pornire/oprire (fig. 4)

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
