РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FS4700 SCHEPPACH

Обяснение на символите върху уреда

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно.

Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Предупреждение - За да сведете до минимум риска от нараняване,прочетете ръководството за употреба!
	Носете защита за слуха. Въздействието на шум може да причинизагуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесинаи други материали може да се стигне до образуване на вреденза здравето прах. Не трябва да се обработка съдържащ азбестматериал!
	Носете защитни очила. Възниквашите по време на работа искриили излитащите от уреда трески, стърготини и прахове могат дапричинят загуба на зрението.
	Внимание, опасност от порязване! Не посягайте към въртящитесе части.
	Внимание! Лазерно лъчение! Не гледайте в лъча.Лазер клас 2.
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 247
2. Описание на уреда.... 247
3. Обем на доставката 247
4. Употреба по предназначение 248
5. Указания за безопасност.... 248
6. Технически данни 252
7. Разопаковане 253
8. Монтаж/преди пускане в експлоатация.... 253
9. Пускане в експлоатация 253
10. Електрическо свързване 254
11. Почистване....255
12. Транспортиране 255
13. Съхранение....255
14. Поддръжка 255
15. Изхвърляне и рециклиране.... 256
16. Отстраняване на неизправности 257
17. Декларация за съответствие 312

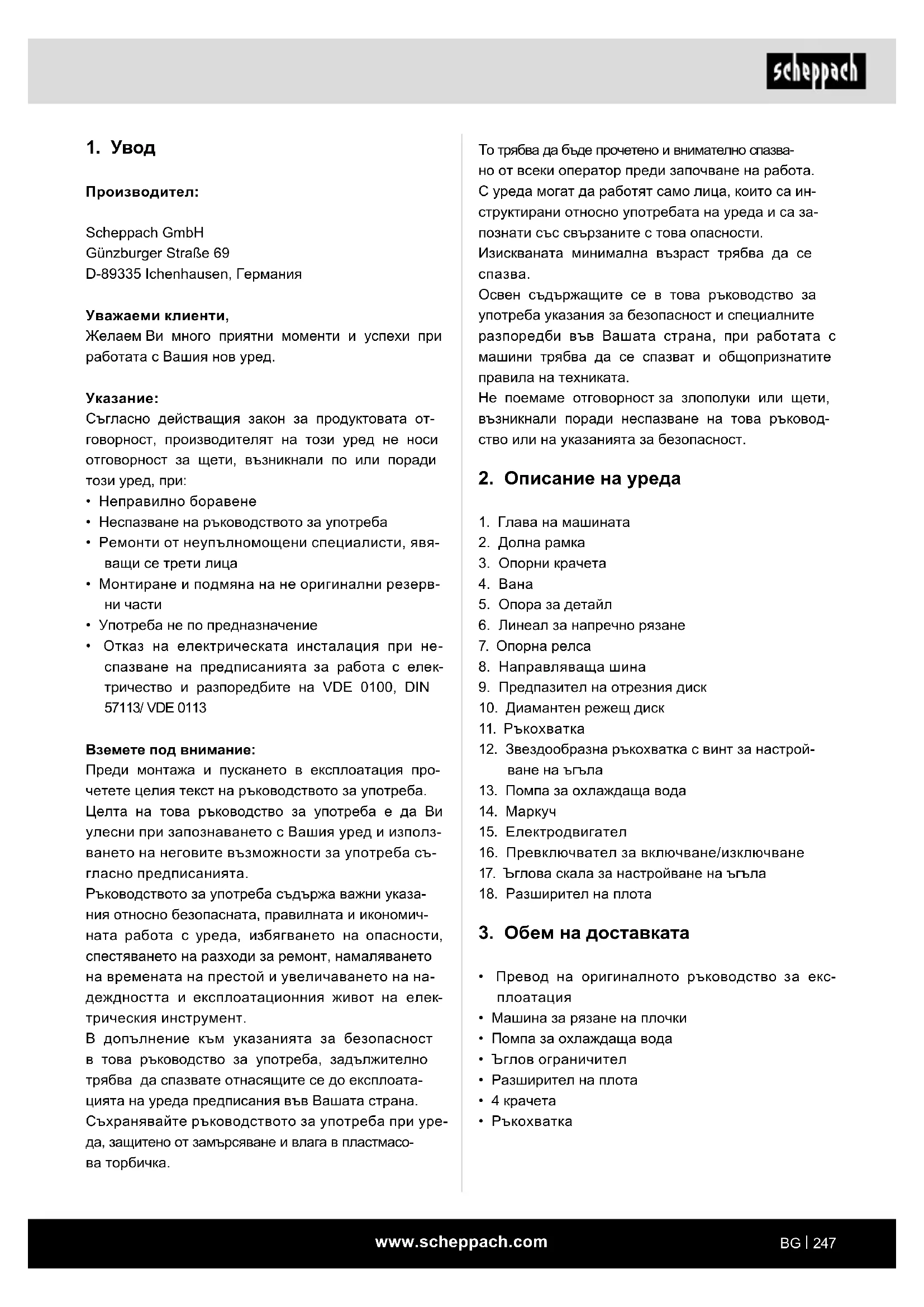

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явя- ващи се трети лица
- Монтиране и подмяна на не оригинални резерв- ни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата- цията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка.

То трябва да бъде прочетено и внимателно спазва- но от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности.

Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Глава на машината
2. Долна рамка
3. Опорни крачета
4. Вана
5. Опора за детайл
6. Линеал за напречно рязане
7. Опорна релса
8. Направляваща шина
9. Предпазител на отрезния диск
10. Диамантен режещ диск
11. Ръкохватка
12. Звездообразна ръкохватка с винт за настрой- ване на ъгъла
13. Помпа за охлаждаща вода
14. Маркуч
15. Електродвигател
16. Превключвател за включване/изключване
17. Ђглова скала за настройване на ъгъла
18. Разширител на плота

3. Обем на доставката

• Превод на оригиналното ръководство за експлоатация
• Машина за рязане на плочки
  • Помпа за охлаждаща вода
  • Ђглов ограничител
• Разширител на плота
  • 4 крачета
  • Ръкохватка

4. Употреба по предназначение

Внимание! Уредът може да работи само с фабрично монтирания PRCD (прекъсвач за остатъчен ток). Уредът може да се използва за стандартно рязане на малки и средни плочки (керемиди, керамика или други подобни) в съответствие с размера на машината.

Уредът е проектиран специално за домашна и търговска употреба. Рязането на дърво и метал не е разрешено.

Уредът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Могат да се използват само подходящи за машината отрезни дискове. Използването на циркулярни режещи дискове е забранено.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информира- ни относно въможните опасности.

Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.

Други общи правила в областите трудова медицина и техника на безопасност също трябва да се съблюдават.

Промени по машината освобождават изцяло производителя от отговорност за възникнали в резул- тат от това щети.

Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно изключени. Поради конструкцията и устройството на машината, могат да възникнат следните моменти:

• Докосване на диамантения режещ диск в неза- щитената зона.
• Използване на неправилен отрезен диск. Отрезният диск, включен в обема на доставката, е одобрен само за обработка на плочки.

• Бъркане в движещия се диамантен режещ диск.

• Изхвърляне на дефектна диамантена наставка на режещия диск.

• Изхвърляне на детайли и части от детайли.
• Увреждане на слуха при неизползване на необходимата защита за слуха.

Машината може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани. Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠ ПРЕДУПРЕЖДЕНИЕ! Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент. Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и ин- струкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.

b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.

с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

1. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземе- ни повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.

с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрически инструмент увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

1. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, пред- пазна каска или защита за слуха, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контро- лирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или украшения. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, украшения или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

1. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрическия инстру- мент.

Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите по-добре и по-сигурно в диапазона на работните му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.

d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструмен- ти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрически инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес.

Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5. Сервиз

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

Не гледайте в лъча Лазер клас 2

Пазете себе си и околността от злополуки чрез подходящи предпазни мерки!

• Не гледайте с незащитени очи директно към лазерния лъч.
• Никога не гледайте директно в траекторията на лъча.
• Никога не насочвайте лазерния лъч към отразяващи повърхности, хора или животни. Дори и лазерен лъч с малка мощност може да причини увреждане на очите.
• Предпазливост - ако се изпълняват различни от посочените тук процедури, това може да доведе до опасно излагане на лъчение.
• Никога не отваряйте лазерния модул. Може да се стигне до неочаквано излагане на лъчение.
• Ако машината няма да се използва дълго време, батериите трябва да бъдат извадени.
• Лазерът не бива да се подменя с лазер от друг тип.
• Ремонти по лазера могат да се извършват само от производителя на лазера или от негов упълномощени представител.

Допълнителни указания за безопасност

⚠️ ВНИМАНИЕ!

По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти.

За да се намали опасността от сериозни или смър-тоносни наранявания, препоръчваме на лицата с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди да използват машината.

Внимание! Машината за рязане на плочки FS4700 може да работи само с фабрично монтирания PRCD 10 mA (прекъсвач за остатъчен ток).

• Необходимо е да носите лични предпазни средства, когато работите с машината.
• Винаги носете защитни очила, за да предотвратите наранявания на очите.
• Ако косата ви е достатъчно дълга, задължително носете мрежа за коса или подходяща шапка за работа.
• Носете плътно прилепнало работно облекло. Въртящият се инструмент може да хване ръкави или нещо подобно.
• Никога не отстранявайте стърготини или прах с голи ръце.
• Когато машината е изключена, най-добре е да отстраните стружките или праха с метличка или четка.
• Преди да започнете работа, проверете дали предпазните устройства функционират правилно.
• Не претоварвайте машината, ще работите подобре и по-безопасно в рамките на определения диапазон на мощност.
• Използвайте правилните инструменти и се уверете, че инструментите (отрезният диск) не са затъпени или повредени по някакъв начин.
• Кабелите винаги трябва да се прокарват далеч от задната част на машината. Пазете всички кабели от горещина, масло и остри ръбове.
• Извадете щепсела от контакта при ремонти и поддръжка и когато не използвате машината.
• Работата по електрическото оборудване може да се извършва само от квалифициран електро-техник. Могат да се използват само оригинални части.
  • Чистите работни места улесняват работата.
• Внимавайте за това, което правите. Подхождайте разумно към работата.
• Уверете се, че основата може да издържи теглото на машината и е достатъчно стабилна. Трябва да се гарантира, че по време на работа няма да се появят вибрации.
• За да се предпазят от корозия, всички оголени части на машината са силно смазани в завода.

Преди пускане в експлоатация почистете машината с подходящ екологичен почистващ препарат.

- Машината не трябва да се използва за обработка на материали, които са опасни за здравето или генерират прах, като дърво, тефлон и др.

- Не използвайте машината в близост до запалими течности или газове.

- Използвайте машината само в подходящи помещения и не я излагайте на влага или влажност.

- Винаги осигурявайте добро осветление, когато работите.

- Не използвайте мрежовия кабел, за да издърпвате щепсела от контакта.

- Винаги използвайте остри и чисти инструменти.

- В случай на опасни ситуации или технически неизправности незабавно изключете машината и извадете щепсела от електрическата мрежа.

- Ако машината е повредена, не продължавайте да работите с нея и извадете щепсела от електрическата мрежа.

- Могат да се използват само инструменти и принадлежности, одобрени от производителя. Използването на неодобрени части крие значителен риск от нараняване.

- Винаги поддържайте работната зона чиста и подредена. Мръсотията и безпорядъкът в работната зона могат да причинят инциденти.

- Винаги носете защитни очила, когато работите с машината. При работа с тежки прахови образувания трябва да се използва маска за лице или маска за прах.

- Винаги сваляйте ключа за патронник и другите инструменти, преди да включите машината.

- Поставете машината върху равна, не хлъзгаща се основа. Машината не трябва да се клати.

- Уверете се, че напрежението на табелката с данни съответства на съществуващото напрежение. След това свържете щепсела към захранването.

- Носете защитни очила.

- Носете защита за слуха.

- Носете предпазни ръкавици.

- Не използвайте напукани диамантени режещи дискове и ги сменете.

- Внимание! Отрезният диск продължава да се движи по инерция!

- Внимание! Диамантеният режещ диск трябва винаги да се охлажда с вода.

• Извадете щепсела от електрическата мрежа, преди да смените отрезния диск.
• Използвайте само подходящи диамантени режещи дискове.
• Никога не оставяйте машината без надзор в помещения, в които има деца.
• Извадете щепсела от електрическата мрежа, преди да проверите електрическата система на двигателния отсек.
• Посока на въртене на режещия диск: Проверявайте стрелката за посока върху режещия диск, посоката на стрелката трябва да съвпада с посоката на въртене на вала на двигателя.
• Дръжте дланите, пръстите и ръцете далеч от въртящия се режещ диск. Винаги спазвайте достатъчно разстояние от диамантения режещ диск.
• Използвайте само препоръчани от производителя диамантени режещи дискове, отговарящи на EN 13236. Използването на циркулярни режещи дискове е забранено.
• Използвайте само режещи дискове, чийто обороти отговарят на мин. 3000 min ^-1 .
• Рязане на метал и дървесина не е позволено.
• Охлаждане на режещия диск: Уверете се, че режещият диск се охлажда с вода по време на цялата операция по рязане.
• Преди работа винаги напълвайте ваната с вода.

Остатъчни рискове

Машината е конструирана съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
• Преди да извършвате работи по настройка или поддръжка, освободете пусковия бутон и издърпайте щепсела.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатьъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.
• Предотвратявайте случайни включвания на машината: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат.

Използвайте инструмента, препоръчан в това ръководство за употреба. Така постигате оптимална производителност на Вашата машина.
- Дръжте ръцете си далеч от работната зона, когато машината работи.

6. Технически данни

FS4700 FS3600

Мощност на двигателя 1200 W 900 W

Режим на работа S2 20 min*
Обороти на двигателя 3000 min		-1
Двигател на променлив ток	230V~ 50Hz
Клас на изолационен материал	F
Тип защита IP54
Дължина на разреза 1200 mm 920 mm
Височина на рязане 90° 40 mm 36 mm
Височина на рязане 45° 34 mm 29 mm
Плот за рязане	180 x 230 mm
Размери	400 x 1377 mm	400 x 1290 mm
Работна височина 780 mm
Диамантен режещ диск	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Тегло	57 kg	51,5 kg

Запазва се правото на технически промени!

* Продължителността на включване S2 20 мин. (кратковременен режим на работа) показва, че двигателят с номинална мощност (1200 W) може да се натоварва продължително само за времето (20 мин.), посочено на типовата табелка. В противен случай двигателят ще се нагрее твърде много. По време на паузата двигателят се охлажда отново до началната си температура.

Шум и вибрации

⚠ Предупреждение: Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB, моля, носете подходяща защита за слуха.

Ниво на звукова мощност LWA	116 dB
Ниво на звуково налягане LpA	95 dB
Неопределеност Kwa/pA	3 dB

7. Разопаковане

• Отворете опаковката и внимателно извадете продукта.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните предпазители (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с продукта посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на продукта.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Уредът и опаковъчният материал не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

Преди пускането в експлоатация задължител- но сглобете напълно уреда!

Фиг. 3 - 5

От опаковъчно-технически съображения Вашата машина не е напълно сглобена.

1. Извадете машината от опаковката и я поста- вете внимателно странично на пода.

2. Отвинтете леко звездообразната ръкохватка с винт (А) и сгънете опорните крачета надолу. Затегнете винта със звездообразна ръкохватка. (Фиг. 3)

3. Изправете машината върху краката.
4. Монтирайте ръкохватката с 2 винта с шестостенна глава (В) на тялото на двигателя (Фиг. 4).
5. Закрепете помпата за охлаждаща вода (13) във ваната (4) в предвидената позиция.
6. Напълнете ваната, докато водната помпа се покрие напълно с вода. Уверете се, че устройството за изтичане е надеждно затворено.

Преди пускането в експлоатация задължително сглобете напълно продукта!

Превключвател за включване/изключване (Фиг. 4)

За включване натиснете „I“ на превключвателя за включване/изключване (16). Преди започване на операцията по рязане трябва да се изчака до достигане на макс. обороти и водната помпа (13) да започне да подава вода към отрезния диск. За изключване натиснете „0“ на превключвателя (16). (Фиг. 4).

Внимание: Режещият диск трябва винаги да се охлажда с вода.

Внимание: Режещият диск продължава да се дви- жи по инерция.

• При нормална употреба корпусът на двигателя може да стане горещ.
• Не насилвайте машината или принадлежностите, за да изпълните работата на по-голяма индустриална машина. Машината работи по-добре с производителността, за която е конструирана.
• Извършвайте всички настройки на машината при изключена машина.
• Никога не оставяйте машината без наблюдение, докато тя работи.
• При изключване оставяйте машината едва тогава, когато е спряла напълно.
• Винаги изключвайте машината, преди да изтеглите щепсела от контакта.
• Винаги изтегляйте щепсела от контакта. Издърпвайте от контакта за щепсела, а никога за кабела.

• Не използвайте режещ диск, който не отговаря на определените размери.

• Никога не носете машината за кабела.

• Незабавно сменете повредените или напукани отрезни дискове.

Ако не сте сигурни, дали дадено условие на работа е безопасно или опасно, не работете с машината.

1. Разхлабете звездния винт (C).
2. Поставете шаблона за напречно рязане (6) на 90° и отново затегнете звездния винт (C).
3. Затегнете винта с крилчата глава (D), за да фи- ксирате линеала за напречно рязане (6). (Фиг. 6)
4. Преместете главата на машината (1) на ръкохватката (11) назад.
5. Поставете плочката върху опорната релса (7) на шаблона за напречно рязане.
6. Натиснете главата на машината (1) с ръкохватката (11) в желаната дълбочина на рязане и фиксирайте отново главата на машината.
7. Включете машината за рязане на плочки. Внимание: Изчаквайте, докато охлаждащата вода стигне до режещия диск (10).
8. Дръпнете главата на машината (1) бавно и равномерно за ръкохватката (11) напред през плочката.
9. След приключване на рязането изключете от- ново машината за рязане на плочки.

Диагонално рязане под 45° (Фиг. 8)

1. Настройте ъгловия ограничител (6) на 45°.
2. Отрежете, както е описано по-горе.

45° надлъжен разрез, (Фиг. 9)

1. Отвинтете звездообразната ръкохватка с винт (Е) от двете страни.
2. Наклонете направляващата шина (8) наляво на 45° на ъгловата скала (17).
3. Затегнете отново звездообразната ръкохватка с винт (Е).
4. Извършете разреза, както е описано.

Смяна на диамантения режещ диск (Фиг. 10 - 12) Внимание! Издърпайте щепсела

1. Отвинтете винта (F) и свалете предпазителя за режещия диск (9). (Фиг. 10)
2. Поставете шестограмния ключ (19) на вала на двигателя и го задръжте.

3. Отвинтете гайката с фланци по посока на движение на режещия диск (10) с помощта на гаечния ключ (20). (Лява резба)

4. Свалете вътрешния фланец (21) и режещия диск (10).

5. Преди монтажа на новия режещ диск внимателно почистете крепежния фланец.
6. Поставете новия отрезен диск в обратна последователност и го затегнете.
7. Внимание: Спазвайте посоката на движение на режещия диск!
8. Монтирайте отново предпазителя на режещия диск (9).

Настройка на паралелността на диамантения режещ диск (Фиг. 13 - 15)

Ако разрезът не е прав или плочката се счупи по линията на рязане, паралелността на диамантения режещ диск трябва да се настрои.

1. В началото раменната релса трябва да се настрои под прав ъгъл спрямо направляващата шина. За тази цел отвинтете двата винта с вътрешен шестостен (A) на опорната релса и подравнете опорната релса под прав ъгъл с помощта на голям прав ъгъл или голяма плочка.
2. За тази цел диамантеният режещ диск трябва да се движи по цялата дължина на ръба на въгъла или на плочката. След това затегнете отново двата винта с вътрешен шестостен (A) на раменната релса.
3. Демонтирайте индикатора за дължината, сваляйки двата винта с кръстообразен шлиц (В). (Фиг. 16)
4. Демонтирайте фиксатора на кабела (С). (Фиг. 17)
5. Отвинтете леко двете шестоъгълни гайки (D) на режещия възел от всяка страна. (Фиг. 18, 19)
6. Сега целият режещ възел заедно с диаманте- ния режещ диск може да се подравни спрямо раменната релса с помощта на прав ъгъл или голяма плочка. (Фиг. 20)
7. Затегнете отново шестоъгълните гайки на режещия възел и монтирайте отново всички части на машината. Проверете паралелността и направете пробен разрез.

Ако пробният не е задоволителен, изпълнете от- ново стъпки 1 - 6.

10. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници със същото обозначение.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

При еднофазен двигател за променлив ток за машини с висок пусков ток (от 3000 W) Ви препоръч- ваме предпазител от С 16А или К 16А!

Вид на свързването Y

Ако е необходима смяна на проводника за свързване към мрежата, това трябва да се извърши от производителя или негов представител, за да се избегне застрашаване на безопасността.

11. Почистване

Внимание!

Преди всякакви настройки, поддръжка или ремонт издърпайте щепсела!

• Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания.
• Избърсвайте продукта с чиста кърпа или го про- духвайте със сгъстен въздух под ниско налягане.
• Препоръчваме да почиствате продукта веднага след всяка употреба.
• Почиствайте продукта редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части и повърхността на продукта.

12. Транспортиране

Охлаждащото средство трябва да се източи на- пълно преди транспортиране. Не използвайте предпазните устройства на машината за повдига- не. Сгънете опорните крака и закрепете главата на машината с помощта на транспортните ключалки.

13. Съхранение

Съхранявайте продукта и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.

Съхранявайте продукта в оригиналната му опаковка. Покрийте продукта, за да го защитите от прах или влага. Съхранявайте ръководството за употреба при инструмента.

14. Поддръжка

Внимание!

Преди всякакви работи по поддръжката издърп- вайте мрежовия щепсел.

Във вътрешността на уреда няма други части, изискващи поддръжка. Водачът на главата на машината със сачмени лагери трябва редовно да се почиства от замърсявания.

Ваната (4) и помпата за охлаждаща вода (13) също трябва да се почистват редовно, тъй като в противен случай не може да се гарантира охлаждането на диамантения режещ диск (2).

След употреба изплакнете ваната (4) и водната помпа (13) с чиста вода.

Работите по поддръжката, които не са изрично описани в настоящото ръководство за експлоатация, трябва да се извършват от специализиран персонал, тъй като могат да възникнат опасни ситуации, за които операторът не е подготовен.

Смяната на резервни части може да се извършва само от специализиран персонал.

Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
- Данни от типовата табелка на уреда
- Данни от типовата табелка на двигателя

При връщане на уреда за ремонт обърнете внимание, че от съображения за сигурност уредът трябва да се изпрати без масло и гориво на сервизната станция.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: отрезен диск, въгленова четка, водачи на плота и режещата глава

* не са включени задължително в обема на доставката!

Резервни части и принадлежности се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница.

15. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природось-образен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

• Ако новият електрически уред с е доставя от производителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.
  • Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC.

- В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

16. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Неизправност Възможна причина Отстраняване
Диамантения режещ диск се разхлабва след включване на двигателя	Прекалено леко затегната закрепваща гайка	Затегнете закрепващата гайка
Двигателят не се задвижва	Повреда на мрежов предпазител	Проверете мрежовия предпазител
	Дефектен удължаващ проводник	Сменете удължаващия проводник
	Връзките към двигателя или превключвателя не са наред	Възложете проверка от електротехник
	Дефектен двигател или превключвател	Възложете проверка от електротехник
Двигателят няма мощност	Сечението на удължаващия проводник не е достатьчно	Вижте Електрическо свързване, предпазителят се задейства
	Претоварване Проверете инструмента

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
