BRUKSANVISNING FS4700 SCHEPPACH

På / av-omkopplare (bild 4)

Indholdsfortegnelse: Side:

Maskinen må kun bruges med originale dele og originalt tilbehør fra producenten.

Tilslutning og reparation

• Motorens strømtype
  • Dataene på maskinens typeskilt
  • Dataene på motorens typeskilt

15. Bortskaffelse og genanvendelse

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Advarsel - Les brukerveiledningen for å redusere risikoen for personskader!
	Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap.
	Bruk støvvernemaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseskadelig støv. Materiale som inneholder asbest skal ikke bearbeides!
	Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av apparatet, kan forårsake redusert sikt.
	Obs kuttfare! Ikke grip inn i roterende deler.
	Obs! Laserstråling! Ikke se inn i strålen.Laserklasse 2.
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Dette produktet er i samsvar med gjeldende serbiske retningslinjer.

Innholdsfortegnelse: Side:

1. Innledning 236
2. Apparatbeskrivelse 236
3. Leveringsomfang 236
4. Tiltenkt bruk 236
5. Sikkerhetsinstruksjoner 237
6. Tekniske data....240
7. Utpakking 240
8. Oppbygging / Før idriftsetting.... 241
9. Ta i drift 241
10. Elektrisk tilkobling 242
11. Rengjøring 242
12. Transport.... 243
13. Lagring 243
14. Vedlikehold....243
15. Kassering og gjenvinning 243
16. Feilhjelp....244
17. Samsvarserklæring....311

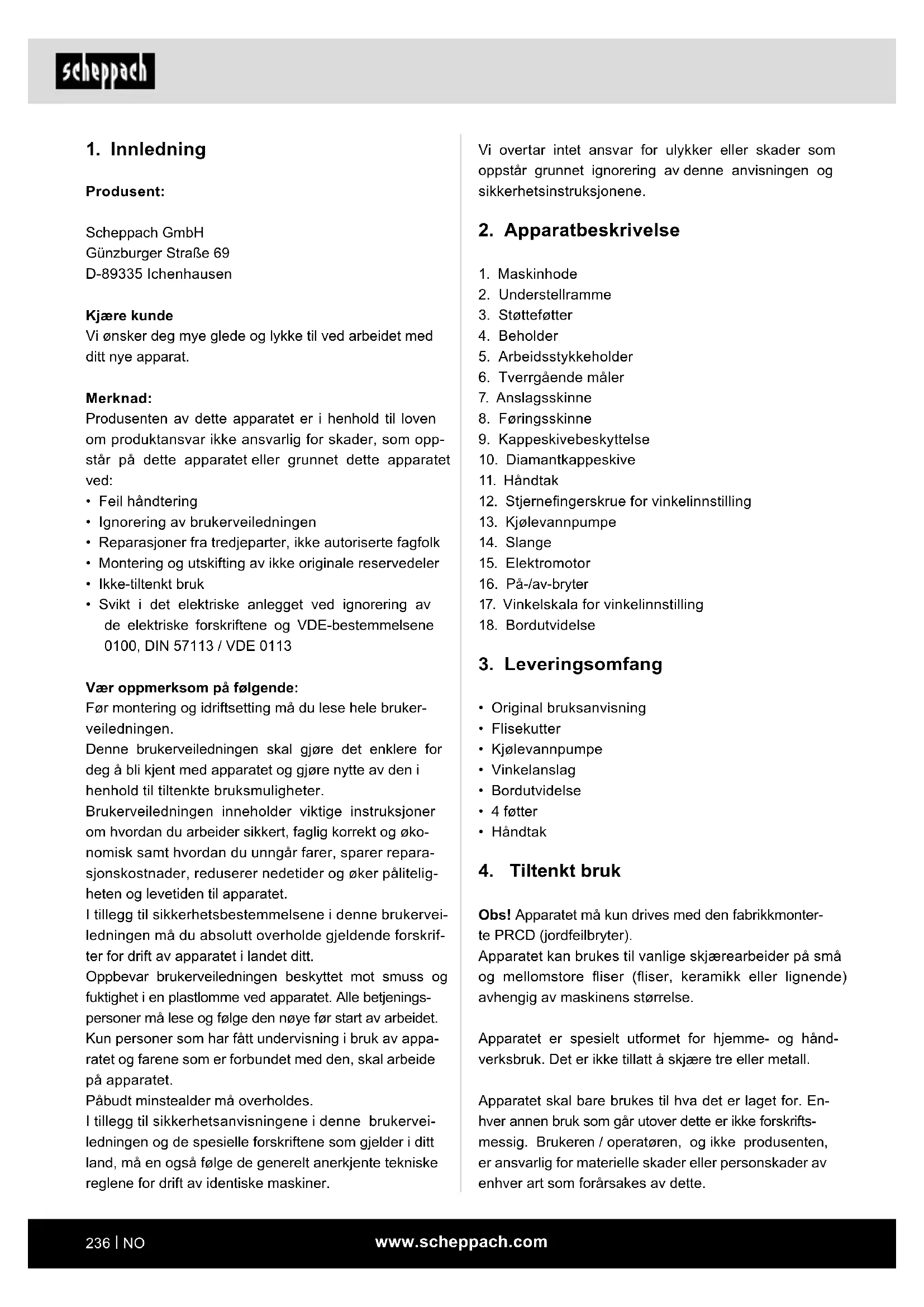

1. Innledning

Produsent:

Scheppach GmbH

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

Merknad:

Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• Feil håndtering
• Ignorering av brukerveiledningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE 0113

Vær oppmerksom på følgende:

Før montering og idriftsetting må du lese hele bruker-veiledningen.

Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med apparatet og gjøre nytte av den i henhold til tiltenkte bruksmuligheter.

Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk samt hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til apparatet.

I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av apparatet i landet ditt.

Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme ved apparatet. Alle betjeningspersoner må lese og følge den nøye før start av arbeidet. Kun personer som har fått undervisning i bruk av apparatet og farene som er forbundet med den, skal arbeide på apparatet.

I tillegg til sikkerhetsanvisningene i denne brukerveiledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av identiske maskiner.

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

2. Apparatbeskrivelse

1. Maskinhode
2. Understellramme
3. Støtteføtter
4. Beholder
5. Arbeidsstykkeholder
6. Tverrgående måler
7. Anslagsskinne
8. Føringsskinne
9. Kappeskivebeskyttelse
10. Diamantkappeskive
11. Håndtak
12. Stjernefingerskrue for vinkelinnstilling
13. Kjølevannpumpe
14. Slange
15. Elektromotor
16. På-/av-bryter
17. Vinkelskala for vinkelinnstilling
18. Bordutvidelse

3. Leveringsomfang

• Flisekutter
• Kjølevannpumpe
  • Vinkelanslag
• Bordutvidelse
  • 4 føtter
• Håndtak

• Original bruksanvisning

4. Tiltenkt bruk

Obs! Apparatet må kun drives med den fabrikkmonterte PRCD (jordfeilbryter).

Apparatet kan brukes til vanlige skjærearbeider på små og mellomstore fliser (fliser, keramikk eller lignende) avhengig av maskinens størrelse.

Apparatet er spesielt utformet for hjemme- og håndverksbruk. Det er ikke tillatt å skjære tre eller metall.

Apparatet skal bare brukes til hva det er laget for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren / operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Bruk kun kappskiver som er egnet for maskinen. Bruk av sagblader.

Det å følge sikkerhetsinstruksjonene, monteringsanvisningen og brukerveiledningen er også en del av tiltenkt bruk.

Personer som betjener og vedlikeholder maskinen, må kjenne godt til den og være orientert om mulige farer.

Ut over dette skal gjeldende forskrifter for ulykkesforebygging overholdes nøyaktig.

∅vrige generelle regler på arbeidsmedisinske og sikkerhetstekniske områder skal følges.

Foretas det endringer på maskinen, påtar ikke produ- senten seg noe ansvar for skader som kan oppstå som følge av dette.

Tross forskriftsmessig bruk kan ikke bestemte restfarer utelukkes helt. Følgende punkter kan oppstå, avhengig av maskinens konstruksjon og oppbygning:

• Berøring av diamantkappeskiven i området som ikke er tildekket.
• Bruk av feil kappskive. Kappskiven som følger med i leveringsomfanget er utelukkende godkjent for bearbeiding av fliser.
• Inngrep i den løpende diamantkappeskiven.
• Slynge ut et defekt diamantpåbygg til kappeskiven.
• Slynge ut arbeidsstykker og deler av arbeidsstykker.
• Hørselsskader fordi man ikke har brukt nødvendig hørselsvern.

Maskinen må bare brukes med originaldeler og originaltilbehør fra produsenten.

Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesifisert i de tekniske dataene, må overholdes.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for el-verktøy

⚠ ADVARSEL! Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet. Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1. Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker.
b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen.
c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

2. Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordete el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, når din kropp er jordet.
c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette risikoen for elektrisk støt.
d) Ikke misbruk tilkoblingsledningen til å bære el-verktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.
e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
f) Hvis det ikke er mulig å unngå drift av el-verktøyet i fuktig omgivelse, må du bruke en feilstrømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

1. Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige person-skader.

b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.

c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.

d) Fjern innstillingsverktøy eller skrunøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan føre til personskader.

e) Unngå en unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verktøyet.

f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.

g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redusere støvrelaterte farer.

h) Men du må ikke føle deg for sikker, og ikke he-ve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

1. Bruk og behandling av el-verktøyet

a) Du skal ikke overbelaste el-verktøyet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk el-verktøy, som har defekt bryter. El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne forholdsregelen hindrer utilsiktet start av el-verktøyet.

d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. El-verktøy er farlige, når de brukes av uerfarne personer.

e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.

f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjære- kanter er mindre utsatt for fastsetting og lettere å føre.

g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situasioner.

h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

1. Service

a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler. Dermed sikres det at sikkerheten til el-verktøyet opprettholdes.

Beskytt deg selv og omgivelsene mot ulykkesfarer gjennom egnede forsiktighetstiltak!

- Ikke se med det ubeskyttede øyet direkte inn i laserstrålen.

• Rett aldri laserstrålen direkte mot reflekterende flater og personer eller dyr. Også en svak laserstråle kan forårsake skader på øyet.
• Forsiktig - hvis det gjøres noe annet enn det som er angitt her, kan det føre til en farlig utsettelse for stråling.
• Åpne aldri lasermodulen. Det kan uventet føre til eksponering for strålen.
• Batteriene skal tas ut hvis maskinen ikke skal brukes over en lengre periode.
• Laseren skal ikke skiftes ut med en laser av en annen type.
• Reparasjoner på laseren skal kun gjennomføres av laserens produsent eller et autorisert verksted.

Ytterligere sikkerhetsinstruksjoner

⚠ OBS!

Under driften danner dette elektroverktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer, anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før maskinen betjenes.

Obs! Flisekutteren FS4700 må kun drives med den fabrikkmonterte PRCD 10 mA (jordfeilbryter).

• Det er absolutt nødvendig å bruke personlig verneutstyr ved alt arbeid med maskinen.
• Bruk alltid en vernebrille for å unngå av øyeskader.
• Hvis håret ditt har en bestemt lengde må du sørge for å bruke et hårnett eller en passende arbeidslue.
• Bruk tettsittende arbeidsklær. Det roterende verk- tøyet kan sette seg fast i ermer eller lignende gjen- stander.
• Fjern aldri spon eller støv med bare hender.
• Når maskinen er slått av, er det best å fjerne spon eller støv med en håndkost eller pensel.
• Kontroller at beskyttelsesinnretningene fungerer som de skal før arbeidsstart.
• Ikke overbelast maskinen; du arbeider bedre og sikrere innenfor det angitte effektområdet.
• Bruk riktig verktøy og sørg for at verktøyene (kappskive) ikke er sløve eller skadet på noen måte.
• Kabler skal alltid føres bort på baksiden av maskinen. Beskytt alle kabler mot varme, olje og skarpe kanter.

• Trekk ut strømpluggen til maskinen under reparasjoner og vedlikeholdsarbeider, og når den ikke er i bruk.

• Arbeid på elektriske innretninger må bare utføres av elektrikere. Det må kun brukes originaldeler.

• Rene arbeidsplasser gjør arbeidet lettere.
  • Pass på hva du gjør. Gå til arbeidet med fornuft.
• Du må påse at understellet kan bære vekten til maskinen og er tilstrekkelig stabil. Det må sikres at det ikke oppstår vibrasjoner under arbeidet.
• For å beskytte mot korrosjon er alle blanke deler påført et tykt lag fett fra fabrikken. Rengjør maskinen før idriftsetting med et egnet miljøvennlig rengjøringsmiddel.
• Maskinen må ikke brukes til å bearbeide materialer som er helsefarlige eller som produserer støv, som f.eks. tre, teflon osv.
• Ikke bruk maskinen i nærheten av brennbare væsker eller gasser.
• Bruk maskinen kun i egnede rom, og ikke utsett maskinen for fuktighet.
• Sørg for god belysning under arbeidet.
• Du skal ikke benytte strømkabelen til å trekke støpslet ut av stikkontakten.
• Bruk alltid skarpe og rene verktøy.
• Slå av maskinen umiddelbart og trekk ut strømpluggen ved farlige situasjoner eller tekniske forstyrrelser.
• Hvis maskinen er skadet, må du slutte å bruke den og trekke ut strømpluggen.
• Bruk kun bruksverktøy og tilbehør som er godkjent av produsenten. Bruk av ikke-godkjente deler utgjør en betydelig fare for personskader.
• Hold alltid arbeidsområdet rent og i orden. Smuss og uorden i arbeidsområdet kan føre til ulykker.
• Bruk alltid en vernebrille ved arbeid med maskinen. Ved arbeid med mye støv må det også brukes an-sikts- eller støvmaske.
• Chuck-nøkler og annet verktøy må fjernes før maskinen slås på.
• Sett maskinen på et plant, sklisikkert gulv. Maskinen må ikke vingle.
• Sørg for at spenningen på typeskiltet stemmer overens med den eksisterende spenningen. Koble først deretter pluggen til strømnettet.
• Bruk vernebriller.
• Bruk hørselsvern.
• Bruk vernehansker.
• Slutt å bruke sprukne diamantkappeskiver og skift dem ut.
• Obs! Kappskiven fortsetter å gå!
• Ikke brems diamantkappeskiven ved å trykke fra siden.

• Obs! Diamantkappeskiven må alltid kjøles med vann.

• Trekk ut strømpluggen før du bytter kappskive.

• Bruk kun egnede diamantkappskiver.
• La aldri maskinen være uten tilsyn i rom med barn.
• Trekk ut strømpluggen før kontroll av det elektriske systemet i motorrommet.
• Dreieretning til kappeskiven: Kontroller retningspi- len på kappeskiven, pilretningen må stemme over- ens med dreieretningen til motorakselen.
• Hold hender, fingrer og armer unna den roterende kappeskiven. Hold alltid tilstrekkelig avstand til diamant-kappeskiven.
• Bruk kun diamant-kappeskiver som er anbefalt av produsenten, som tilsvarer EN 13236. Bruk av sagblader.
• Bruk kun kappeskiver der turtallet tilsvarer min. 3000 min ^-1 .
• Det er ikke tillatt å skjære metall eller treverk.
• Kjøling av kappeskiven: Forsikre deg om at kappeskiven kjøles med vann under hele skjæringen.
• Fyll alltid beholderen med vann før du begynner arbeidet.

Resterende risikoer

Maskinen er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Helsefare som følge av strøm dersom det ikke benyttes forskriftsmessige ledninger til strømtilkobling.
• Utløs starttasten og trekk ut strømpluggen før du foretar justerings- eller vedlikeholdsarbeider.
• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer.
• Restfarer kan minimeres dersom "Sikkerhetsinstruksjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.
• Unngå tilfeldig igangsetting av maskinen: när pluggen settes inn i stikkontakten må strømknappen ikke trykkes. Bruk verktøyet som anbefales i brukerveiledningen. På denne måten oppnår du at maskinen gir optimal ytelse.
• Hold hendene dine unna arbeidsområdet när maskinen er i drift.

6. Tekniske data

	FS4700	FS3600
Motorytelse	1200 W	900 W
Driftsmodus	S2 20 min*
Motorturtall	3000 min-1

Vekselstrømmotor 230 V~ 50 Hz
Isolasjonsmaterialklasse F
Beskyttelsesart IP54
Lengde på snittet 1200 mm 920 mm
Skjærehøyde 90° 40 mm 36 mm
Skjærehøyde 45° 34 mm 29 mm
Skjærebord 180 x 230 mm
Mål	400 x 1377 mm	400 x 1290 mm
Arbeidshøyde 780 mm
Diamantkappeskive	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Vekt 57 kg 51,5 kg

Med forbehold om tekniske endringer!

* Innkoblingsvarigheten S2 20 min (korttidsdrift) indikerer at motoren kun kan belastes kontinuerlig med merkeeffekten (1200W) for den tiden som er angitt på typeskiltet (20 min). Ellers ville den blitt for varm. I pausen kjøles motoren igjen ned til utgangstemperaturen.

Støy og vibrasjon

⚠ Advarsel: Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, må du bruke et egnet hørselsvern.

Støyverdier

Lydeffektnivå L_WA	116 dB
Støynivå L_pA	95 dB
Usikkerhet K_wa/pA	3 dB

7. Utpakking

• Åpne emballasjen og ta produktet forsiktig ut.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Kontroller produktet og tilbehørsdeler for transportskader. Ved anmerkninger skal distributøren informeres umiddelbart. Senere reklamasjoner vil ikke bli godtatt.

• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

• Gjør deg kjent med produktet ved hjelp av brukervei- ledningen før du tar det i bruk.

• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for produktet.

ADVARSEL!

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

8. Oppbygging / Før idriftsetting

▲ OBS!

1. Ta maskinen ut av emballasjen og legg den forsiktig med siden ned på gulvet.
2. Løsne stjernefingerskruen (A) litt og vipp ned støtteføttene. Trekk til stjernefingerskruen igjen. (fig. 3)
3. Sett maskinen på føttene.
4. Monter håndtaket med 2 sekskantskruer (B) på motorhuset (fig. 4).
5. Fest kjølevannpumpen (13) i beholderen (4) i den foreskrevne posisionen.
6. Fyll beholderen, helt til vannpumpen er fullstendig dekket med vann. Pass på at avløpet er godt lukket.

9. Ta i drift

⚠ OBS!

På/Av-bryter (fig. 4)

For å slå på trykker du «I» ved på/av-bryteren (16). Før du begynner skjæringen, må du vente til kappskiven när maks. turtall og kjølevannpumpen (13) har transportert vannet til kappskiven. For å slå av trykker du «0» på bryteren (16). (Fig. 4).

Obs: Kappeskiven må alltid kjøles med vann.

Obs: Kappeskiven fortsetter å gå.

Ikke brems kappeskiven ved å trykke fra siden.

• Ved normal bruk kan motorhuset bli varmt.
- Ikke tving maskinen eller tilbehøret til å utføre arbeidet til en større industrimaskin. Det gjør en bedre jobb med ytelsen som den ble konstruert for.
- Gjør alle maskininnstillinger mens maskinen er slått av.
- La aldri maskinen være uten tilsyn, så lenge den går.
- Når du slår av, må du først forlate maskinen etter at den har stoppet fullstendig.
- Slå alltid av maskinen, før du trekker strømpluggen.
- Trekk alltid strømpluggen. Trekk aldri støpselet på kabelen ut av stikkontakten.
- Ikke bruk en kappskive som ikke stemmer overens med de spesifiserte størrelsene.
- Du må aldri bære maskinen på kabelen.
- Skift ut skadde eller sprukne kappskiver umiddelbart.

1. Løsne stjerneskruen (C).
2. Sett den tverrgående måleren (6) på 90° og trekk igjen fast stjerneskruen (C).
3. Trekk til vingeskruen (D) for å fiksere den tverrgående måleren (6). (fig. 6)
4. Skyv maskinhodet (1) bakover på håndtaket (11).
5. Legg flisen på anslagsskinnen (7) inntil den tverrgående måleren.
6. Press maskinhodet (1) via håndtaket (11) på ønsket skiæredybde og fikser maskinhodet igien.
7. Slå på flisekutteren. Obs: Vent til kjølevannet har nädd kappeskiven (10).
8. Dra maskinhodet (1) langsomt og jevnt på håndtaket (11) fremover gjennom flisen.
9. Etter at snittet er fullført må du igjen slå av flisekutteren.

45° diagonalt snitt (fig. 8)

1. Still inn vinkelanslaget (6) på 45°.

2. Gjennomfør snittet som forklart oppe.

1. Løsen stjernefingerskruen (E) på begge sider.
2. Vipp føringsskinnen (8) til venstre på 45° av vinkelskalaen (17).
3. Trekk igjen fast stjernefingerskruen (E).
4. Utfør snittet som beskrevet.

Skifte diamantkappeskive (fig. 10 - 12)

Obs! Trekk ut strømpluggen

1. Løsne skruen (F) og ta av kappskivebeskyttelsen (9). (fig.10)
2. Sett unbrakonøkkelen (19) på motorakselen og hold den.
3. Bruk skrunøkkelen (20) til å løsne flensmutteren i løperetning av kappskiven (10). (Venstregjenger)
4. Ta av utvendige flenser (21) og kappskive (10).
5. Rengjør mottaksflensen nøye før montering av den nye kappskiven.
6. Den nye kappskiven settes igjen inn i omvendt rekkefølge og trekkes fast.
7. Obs: Vær oppmerksom på løperetningen til kappskiven!
8. Monter kappskivebeskyttelsen (9) igjen.

Innstilling av parallelliteten til diamantkappeski-ven (fig. 13 - 15)

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene. Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i samsvar med disse forskriftene.

Defekt elektro-tilkoblingsledning

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.
• Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen.
• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.
• Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen.
• Riss som følge av aldring hos isoleringen.

Slike defekte el-tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.

For enfaset vekselstrømmotor anbefaler vi en sikring fra C 16 A eller K 16 A for maskiner med høyere startstrøm (fra 3000 watt)!

Tilkoblingstype Y

Hvis utskifting av nettilkoblingsledningen er nødvendig, må dette gjøres av produsenten eller dens representant for å unngå sikkerhetsfarer.

11. Rengjøring

Obs!

Før hver innstilling, service eller reparasjon må du trekke ut strømpluggen!

• Hold beskyttelsesinnretninger, luftspalter og motorhuset mest mulig fri for støv og smuss.
• Tørk av produktet med en ren klut eller blås ut av det med trykkluft med lavt trykk.

- Vi anbefaler at du rengjør produktet direkte etter hver bruk.

- Rengjør produktet regelmessig med en fuktig klut og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler; disse kan angripe plastdelene og overflaten til produktet.

12. Transport

Før transport må kjølemiddelet tappes av fullstendig. Du må ikke bruke sikkerhetsinnretningene til maskinen for å løfte. Fold opp støtteføttene og sikre maskinhodet med transportsikringer.

13. Lagring

Lagre produktet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C.

Oppbevar produktet i originalemballasjen.

Dekk til produktet for å beskytte det mot støv eller fuktighet. Oppbevar brukerveiledningen sammen med verktøyet.

14. Vedlikehold

Obs!

Trekk ut strømpluggen før alle vedlikeholdsarbeider.

Inne i apparatet er det ikke noen andre deler som skal vedlikeholdes. Den kulelagrede maskinhodeføringen må rengjøres regelmessig for smuss. Beholderen (4) og kjølevannpumpen (13) skal også regelmessig rengjøres, siden kjøling av diamantkappeskiven (2) ellers ikke er garantert.

Skyll beholderen (4) og vannpumpen (13) med rent vann etter bruk.

Vedlikeholdsarbeider som ikke er uttrykkelig beskrevet i denne brukerveiledningen må utføres av fagpersonell, da det kan oppstå farlige situasjoner som operatøren ikke er forberedt på.

Utskifting av reservedeler skal utelukkende utføres av fagpersonell.

Tilkoblinger og reparasjoner

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.

Ved tilbakemeldinger må du angi følgende informasjon:

• strømtype til motoren
- informasjon til maskinens typeskilt
- informasjon til motor-typeskiltet

Viktig informasjon ved en reparasjon:

Ved tilbakelevering av apparatet for reparasjon må du være oppmerksom på at apparatet av sikkerhetsgrunner må sendes til servicestasjonen uten olje og bensin.

Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Kappskive, kullbørste, bord- og skjæreho- deføringer

15. Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
• Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!

• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

• Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

• Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner).
• Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.
• Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

- Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

- Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

- Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

16. Feilhjelp

Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem, hvis maskinen ikke arbeider slik den skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.

Feil Mulig årsak Utbedring
Diamantkappeskiven løsner etter at motoren slås av	Festemutteren er trukket til for løst	Trekk til festemutteren
Motoren starter ikke	Svikt nettsikring Kontroller nettsikringen
	Skjøteledning defekt Skifte ut skjøteledningen
	Tilkoblinger på motor eller bryter ikke i orden	la bli kontrollert av en elektriker
	Motor eller bryter er defekt la bli kontrollert av en elektriker
Motoren gir ingen effekt	Tverrsnittet til skjøteledningen er ikke tilstrekkelig	se elektrisk tilkobling, sikringen reagerer
	Overbelastning	Kontroller verktøyet

Äpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Garantie DE
