NAVODILA ZA UPORABO FS4700 SCHEPPACH

2. Električna sigurnost

- Pozor! Rezna ploča postupno se zaustavlja!

- Ne usporavajte dijamantnu reznu ploču bočnim pritiskom.

Pozor: Rezna ploča postupno se zaustavlja.

Ne usporavajte reznu ploču bočnim pritiskom.

16. Otklanjanje neispravnosti

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Opozorilo – za zmanjšanje tveganja telesnih poškodb preberite navodila za uporabo
	Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite.
	Nosite masko za zaščito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati!
	Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz naprave, ki lahko povzročijo izgubo vida.
	Pozor, nevarnost ureznin! Prepovedano seganje v vrteče dele
	Pozor! Lasersko sevanje! Ne glejte v žarek. Razred laserja 2.
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo:

Stran:

1. Uvod.... 157
2. Opis naprave....157
3. Obseg dostave.... 157
4. Namenska uporaba 157
5. Varnostni napotki....158
6. Tehnični podatki.... 161
7. Razpakiranje....162
8. Postavitev / Pred zagonom.... 162
9. Zagon naprave....162
10. Električni priključek.... 163
11. Čiščenje 164
12. Prevoz.... 164
13. Skladiščenje.... 164
14. Vzdrževanje 164
15. Odlaganje med odpadke in reciklaža 165
16. Pomoč pri motnjah.... 165
17. Izjava o skladnosti 311

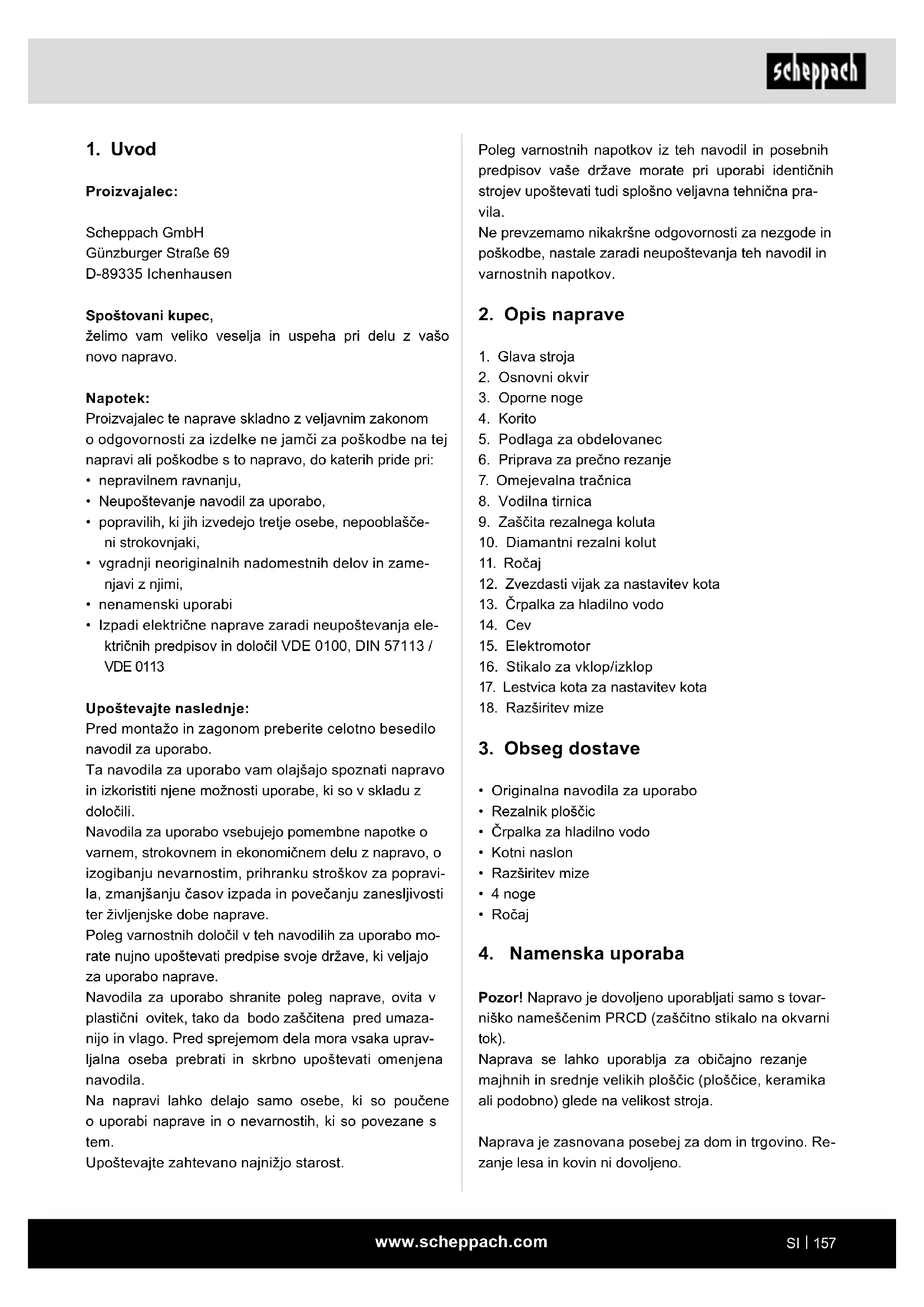

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• Neupoštevanje navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjavi z njimi,

- nenamenski uporabi

- Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113 / VDE 0113

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem.

Upoštevajte zahtevano najnižjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave

1. Glava stroja
2. Osnovni okvir
3. Oporne noge
4. Korito
5. Podlaga za obdelovanec
6. Priprava za prečno rezanje
7. Omejevalna tračnica
8. Vodilna tirnica
9. Zaščita rezalnega koluta
10. Diamantni rezalni kolut
11. Ročaj
12. Zvezdasti vijak za nastavitev kota
13. Črpalka za hladilno vodo
14. Cev
15. Elektromotor
16. Stikalo za vklop/izklop
17. Lestvica kota za nastavitev kota
18. Razširitev mize

3. Obseg dostave

• Originalna navodila za uporabo
- Rezalnik ploščic
- Črpalka za hladilno vodo
- Kotni naslon
- Razširitev mize
• 4 noge
• Ročaj

4. Namenska uporaba

Pozor! Napravo je dovoljeno uporabljati samo s tovarniško nameščenim PRCD (zaščitno stikalo na okvarni tok).

Naprava se lahko uporablja za običajno rezanje majhnih in srednje velikih ploščic (ploščice, keramika ali podobno) glede na velikost stroja.

Naprava je zasnovana posebej za dom in trgovino. Re- zanje lesa in kovin ni dovoljeno.

Napravo je dovoljeno uporabljati samo v skladu z njenim predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec.

Uporabljati je dovoljeno samo za stroj primerne rezalne kolute. Uporaba žaginih listov je prepovedana.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki napravo upravljajo in vzdržujejo, morajo biti seznanjeni z vsebino teh navodil in morebitnimi nevarnostmi.

Poleg tega se je treba dosledno držati veljavnih ukre- pov za preprečevanje nesreč.

Upoštevati je treba tudi druga splošna navodila s področja delovne medicine in varstva pri delu.

Spremembe na stroju v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Kljub namenski uporabi ni mogoče v celoti odpraviti določenih dejavnikov preostalih tveganj. Pogojene s konstrukcijo stroja lahko nastopijo naslednje točke:

• Stik z diamantnim rezalnim kolutom na nepokritem predelu.
• Uporaba napačnega rezalnega koluta. Rezalni kolut, ki je vključen v obseg dostave, je odobren samo za obdelavo ploščic.
• Seganje v vrteč se diamantni rezalni kolut.
• Izmet poškodovanega diamantni nastavek rezalne-ga koluta
• Izmet obdelovancev in delov obdelovancev.
• Poškodbe sluha zaradi neuporabe potrebne zaščite za sluh.

Stroj je dovoljeno uporabljati samo z originalni deli in originalnim priborom proizvajalca.

Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

Splošni varnostni napotki za električna orodja

△ OPOZORILO! Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju. Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za pri- hodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

2. Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.

f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, če ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.

c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč.

d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.

e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkra-tni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4. Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite sne- mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdno- stnim ukrepom preprečite nenamerni zagon elek- tričnega orodja.

d) Nerabljena električna orodja hranite izven do-sega otrok. Osebam, ki niso seznanjene z na-pravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orod- ja so nevarna, će jih uporabljajo neizkušene osebe.

e) Skrbno negujte električna in vstavitvena orodja. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

5. Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje- no, da električno orodje ostane varno.

Zaščitite sebe in okolje s primernimi previdnostni- mi ukrepi pred nevarnostmi nesreč!

• V laserski žarek ne glejte neposredno z nezaščitenimi očmi.
• Nikoli ne glejte neposredno poti laserja.
• Laserski žarek nikoli ne usmerite na odbojne površine in v osebe ali živali. Tudi laserski žarek z malo moči lahko poškoduje oči.
• Previdno: Če uporabljate postopke, ki so drugačni od tukaj opisanih, lahko pride do nevarne izposta-vljenosti sevanju.
• Laserskega modula nikoli ne odpirajte. Nepričakovano lahko pride do izpostavljenosti sevanju.
• Če stroja ne uporabljate dalj časa, odstranite baterije.
• Laserja ne smete zamenjati z laserjem drugega tipa.
• Popravila na laserju lahko opravlja samo proizvaja-lec laserja ali pooblaščen zastopnik.

Dodatni varnostni napotki

⚠ POZOR!

To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Osebam z medicinskimi vsadki zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb priporočamo, da se pred uporabo stroja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Pozor! Rezalnik ploščic FS4700 je dovoljeno uporabljati samo s tovarniško nameščenim PRCD 10 mA (zaščitno stikalo na okvarni tok).

• Pri delu s strojem je nujna uporaba osebne zaščitne opreme.
• Vedno nosite zaščitna očala, da preprečite poškodbe oči.

• Če imate dolge lase, vedno nosite mrežico za lase ali ustrezno delovno kapo.

• Nosite tesno prilegajoča delovna oblačila. Vrtljivo orodje bi se lahko zataknilo za rokave ali podobno.

• Ostružkov ali prahu nikoli ne odstranjujte z golo roko.
• Ko je stroj izklopljen, je ostružke ali prah najbolje odstraniti z ročno metlico ali čopičem.
• Pred začetkom dela preverite, ali zaščitne naprave delujejo pravilno.
• Stroja ne preobremenjujte, v podanem območju moči boste delali boljše in varneje.
• Uporabite pravo orodje in se prepričajte, da orodja (rezilni kolut) niso topa ali kakor koli poškodovana.
• Kable vedno speljite na zadnji strani, stran od stroja. Vse kable zaščitite pred vročino. oljem in ostrimi robovi.
• Med popravili in vzdrževalnimi deli ter ko stroja ne uporabljate izvlecite omrežni vtič.
• Dela na električnih napravah lahko izvaja samo električar. Uporabljate lahko samo originalne dele.
• Čista delovna mesta olajšajo delo.
• Pazite, kaj delate. Dela se lotevajte razumno.
• Prepričajte se, da podkonstrukcija prenese težo stroja in je dovolj stabilna. Zagotoviti morate, da pri delu ne pride do tresljajev.
• Vsi goli deli stroja so zaradi zaščite pred korozijo namaščeni v tovarni. Pred zagonom stroja očistite z ustreznim okolju prijaznim čistilom.
• Stroja ne smete uporabljati za obdelavo materialov, ki so nevarni za zdravje ali proizvajajo prah, kot so les, teflon itd.
• Stroja ne uporabljajte v bližini vnetljivih tekočin ali plinov.
• Stroj uporabljajte samo v primernih prostorih in ga ne izpostavljajte mokroti ali vlagi.
• Pri delu vedno poskrbite za dobro osvetlitev.
• Omrežnega kabla ne uporabljajte za to, da bi izvlekli vtič iz vtičnice.
• Vedno uporabljajte ostra in čista orodja.
  • V primeru nevarnih situacij ali tehničnih napak stroj takoj izklopite in izvlecite omrežni vtič.
• V primeru poškodb stroja ne smete več uporabljati in izvlecite omrežni vtič.
• Uporabljate lahko samo orodja in pripomočke, ki jih je odobril proizvajalec. Uporaba neodobrenih delov predstavlja veliko nevarnost poškodb.
• Delovno mesto vedno vzdržujte v čistem in urejenem stanju. Umazanija in nered v delovnem prostoru lahko povzročita nezgode.

• Pri delu s strojem vedno nosite zaščitna očala. Pri delu z veliko prahu morate uporabiti tudi masko za obraz ali masko za prah.

• Pred vklopom stroja morate odstraniti vpenjalne ključe in drugo orodje.

• Stroj postavite na ravna, nedrsljiva tla. Stroj se ne sme majati.
• Prepričajte se, ali se napetost na ploščici s podatki ujema z obstoječno napetostjo. Šele nato priključite vtič v električno omrežje.
• Namestite zaščitna očala.
• Nosite zaščito sluha.
• Nosite zaščitne rokavice.
• Razpokanih diamantnih rezalnih kolutov več ne uporabljajte in jih zamenjajte.
• Pozor! Rezalni kolut deluje še nekaj časa po izklopu!
• Diamantnega rezalnega koluta ne upočasnjujte tako, da nanj pritiskate z bočne strani.
• Pozor! Diamantni rezalni kolut morate vedno ohladiti z vodo.
• Pred zamenjavo rezalnega koluta izvlecite omrežni vtič.
• Uporabljajte samo ustrezne diamantne rezalne kolute.
• Stroja ne smete nikoli pustiti brez nadzora v prostorih z otroci.
• Pred pregledom sistema prostora električnega motorja vedno izvlecite omrežni vtič.
• Smer vrtenja rezalnega koluta: Preverite smerno puščico na rezalnem kolutu – smer puščice se mora ujemati s smerjo vrtenja motorne gredi.
• Dlani, rok in nog ne približujte vrtečemu se rezal-nemu kolutu. Vedno ohranjajte zadostno razdaljo do diamantnega rezalnega koluta.
• Uporabljajte samo diamantne rezalne kolute, ki jih priporoča proizvajalec in ki izpolnjujejo zahteve iz standarda EN 13236. Uporaba žaginih listov je pre-povedana.
• Uporabite samo rezalne kolute, katerih število vrtljajev je min. 3000 min ^-1 .
• Rezanje kovin in lesa ni dovoljeno.
• Hlajenje rezalnega koluta: Poskrbite, da se rezalni kolut med celotnim postopkom rezanja hladi z vodo.
  • Pred delom vedno napolnite korito z vodo.

Preostala tveganja

Stroj je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava ostalih tveganj.

• Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje za-radi elektrike.

• Preden izvajate nastavitvena ali vzdrževalna dela, izpustite tipko za zagon in izvlecite omrežni vtič.

• Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.

• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.
• Izogibajte se nenamernim zagonom stroja: pri vstavljanju vtiča v vtičnico ni dovoljeno pritisniti tipke za vklop. Uporabite orodje, ki je priporočeno v teh navodilih za uporabo. S tem dosežete, da vaš stroj doseže optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

6. Tehnični podatki

FS4700 FS3600

Motorna moč 1200 W 900 W
Način delovanja S2 20 min*
Število vrtljajev motorja 3000 min		-1
Motor na izmenični tok 230 V~, 50 Hz
Razred izolacijskega materiala	F
Stopnja zaščite IP54
Dolžina reza	1200 mm	920 mm
Višina reza 90°	40 mm	36 mm
Višina reza 45°	34 mm	29 mm
Rezalna miza	180 x 230 mm
Mere	400 x 1377 mm	400 x 1290 mm
Delovna višina	780 mm
Diamantni rezalni kolut	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Teža	57 kg	51,5 kg

Tehnične spremembe so pridržane!

* Trajanje vklopa S2 20 min (kratkočasno obratovanje) pomeni, da je lahko motor z nazivno močjo (1200 W) trajno obremenjen samo za čas (20 min), naveden na podatkovni tablici. Sicer bi se nedovoljeno segrel.

Med premorom se motor znova ohladi na svojo izhodiščno temperaturo.

Hrup in tresljaji

△ Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB, uporabljajte ustrezno zaščito sluha.

Karakteristike hrupa

Nivo moči zvoka L_WA 116 dB
Raven zvočnega tlaka L_pA	95 dB
Negotovost K_wa/pA 3 db

7. Razpakiranje

• Odprite embalažo in previdno vzemite ven izdelek.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, ali so se izdelek in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

⚠ OPOZORILO!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

8. Postavitev / Pred zagonom

⚠ POZOR!

Pred zagonom obvezno v celoti montirajte napravo!

SI. 3-5

Zaradi embalažno-tehničnih razlogov stroj ni v celoti sestavljen.

1. Vzemite stroj iz embalaže in ga previdno bočno postavite na tla.
2. Rahlo odvijte vijak z zvezdasto glavo (A) in noge sklopite navzdol. Ponovno privijte vijak z zvezdas- to glavo (slika 3).
3. Stroj postavite na noge.

4. Na ohišje motorja z 2 šesterokotnima vijakoma (B) montirajte ročaj (slika 4)

5. Črpalko za hladilno vodo (13) pritrdite v kad (4) v predvidenem položaju

6. Kad napolnite toliko, da je vodna črpalka popol-noma prekrita z vodo. Pazite, da je izhod dobro zaprt.

9. Zagon naprave

⚠ POZOR!

Pred zagonom morate izdelek obvezno montirati v celoti!

Stikalo za vklop/izklop (slika 4)

Če želite stroj vklopiti, pritisnite »l« stikala za vklop/izklop (16). Pred začetkom rezanja počakajte, da rezalni kolut doseže maks. število vrtljajev in črpalka hladilne vode (13) začne dovajati vodo do rezalnega koluta.

Če želite stroj izklopiti, pritisnite »0« stikala (16). (sl. 4).

Pozor: Diamantni rezalni kolut morate vedno hladiti z vodo.

Pozor: Rezalni kolut deluje še nekaj časa po izklopu.

Rezalnega koluta ne upočasnjujte tako, da nanj priti-skate s strani.

• Med običajno uporabo lahko ohišje motorja postane vroče.
• Stroja ali pribora ne uporabljajte za to, da bi opravljali delo, ki je namenjeno za večji industrijski stroj. Bolje deluje z zmogljivostjo, za katero je zasnovan.
  • Vse nastavitve stroja opravite, ko je stroj izklopljen.
• Dokler stroj deluje, ga nikoli ne puščajte nenadzorovanega.
• Po izklopu stroj zapustite šele, ko se je popolnoma zaustavil.
• Stroj vedno izklopite, preden izvlečete omrežni vtič.
• Vedno izvlecite omrežni vtič. Vtiča nikoli ne vlecite iz vtičnice za kabel.
• Ne uporabljajte rezalnega koluta, ki ni skladen z na- vedenimi velikostmi.
  • Stroja nikoli ne nosite na kablu.
• Poškodovane ali zlomljene rezalne kolute takoj zamenjajte.

Če niste prepričani, ali je delovni pogoj varen ali neva- ren, ne delajte s strojem.

Rezi 90° (sl. 6–7)

1. Odvijte vijak z zvezdasto glavo (C).

2. Pripravo za prečno rezanje (6) postavite na 90° in znova privijte vijak z zvezdasto glavo (C).

3. Krilati vijak (D) privijte, da fiksirate pripravo za prečno rezanje (6). (sl. 6)

4. Glavo stroja (1) s pomočjo ročaja (11) potisnite nazaj.
5. Ploščico potisnite do prislonske letve (7) na pripravi za prečno rezanje.
6. Glavo stroja (1) s pomočjo ročaja (11) potisnite na želeno globino reza in glavo znova fiksirajte.
7. Vklopite rezalnik ploščic Pozor: Počakajte, da hladilna voda doseže rezalni kolut (10).
8. Glavo stroja (1) počasi in enakomerno s pomočjo ročaja (11) potiskajte naprej skozi ploščico.
9. Po koncu reza rezalnik ploščic znova izklopite.

Diagonalni rez 45° (sl. 8)

1. Kotni prislon (6) nastavite na 45°.
2. Rez opravite tako, kot je opisano zgoraj.

Vzdolžni rez 45° (slika 9)

1. Vijak z zvezdasto glavo (E) odvijte na obeh straneh.
2. Vodilno tirnico (8) nagnite v levo na 45°kotne skale (17).
3. Vijaka z zvezdasto glavo (E) znova privijte.
4. Rez izvedite, kot je opisano.

Zamenjava diamantnega rezalnega koluta (sl. 10–12)

Nastavljanje vzporednosti diamantnega rezalnega koluta (sl. 13–15)

Če rez ne poteka ravno ali će se ploščica vzdolž linije rezanja zlomi, je treba nastaviti vzporednost diamantnega rezalnega koluta.

1. Kot prvo je treba naslonsko vodilo nastaviti pravokotno na glavno vodilo. V ta namen odvijte inbus vijaka (A) omejevalne tračnice in to z velikim kotnikom ali veliko ploščico naravnajte na pravi kot.

2. Za to mora diamantni rezalni kolut po celotni dolžini potekati vzdolž roba kotnika ali ploščice. Nato spet zategnite inbus vijaka (A) omejevalne tračnice.

3. Demontirajte kazalca dolžine, tako da odstranite vijaka s križasto glavo (B). (sl. 16)
4. Demontirajte pritrditev kabla (C). (sl. 17)
5. Rahlo odvijte po dve šestrobi matici (D) enote za žaganje na vsaki strani. (sl. 18, 19)
6. Sedaj lahko s pomočjo kotnika ali velike ploščice celotno enoto za žaganje z diamantnim rezalnim kolutom naravnate na omejevalno tračnico. (sl. 20)
7. Spet trdno zategnite šestrobe matice enote za žaganje in namestite vse dele stroja. Preverite vzporednost in izvedite poskusni rez.

Če poskusni rez ni zadovoljiv, ponovno izvedite točke 1–6.

Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom.

Poškodovan električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na električnemu omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z enako oznako.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Pri enofaznem motorju na izmenični tok priporočamo, da pri strojih z visokim zagonskim tokom (od 3000 W naprej) uporabite varovalko C 16 A ali K 16 A!

Če je treba zamenjati omrežni priključni vod, mora to izvesti proizvajalec ali njegov zastopnik, da se prepreči tveganja za varnost.

11. Čiščenje

Pozor!

Pred vsakim nastavljanjem, servisiranjem ali popravi- lom izvlecite omrežni vtič!

• Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja mora biti čim manj prahu in umazanije.
• Izdelek zdrgnite s čisto krpo ali ga izpihajte s stisnjenim zrakom pod nizkim tlakom.
• Priporočamo, da izdelek očistite takoj po vsaki uporabi.
• Izdelek redno čistite z vlažno krpo in malo mazavega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele in površino izdelka.

12. Prevoz

Pred transportom morate popolnoma izprazniti hladilno tekočino. Za dviganje ne uporabljajte varnostnih naprav na stroju. Zložite oporne noge in pritrdite glavo stroja s transportnimi ključavnicami.

13. Skladiščenje

Izdelek in pribor hranite na temnem, suhem, otrokom nedostopnem mestu, kjer ni nevarnosti zmrzovanja. Optimalna temperatura skladiščenja je med 5 in 30 °C.

Izdelek shranjujte v originalni embalaži.

Pokrijte izdelek, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte ob orodju.

14. Vzdrževanje

Pozor!

Pred vzdrževanjem izvlecite omrežni vtič.

V notranjosti naprave ni nobenih drugih delov, ki bi potrebovali vzdrževanje. Z vodila glave stroja s krogličnimi ležaji morate redno čistiti umazanijo. Prav tako morate redno čistiti posodo (4) in črpalko hladilne vode (13), saj v nasprotnem primeru hlajenje diamantnega rezalnega koluta (2) ni več zagotovljeno.

Kad (4) in vodno črpalko (13) po uporabi izperite s čisto vodo.

Vzdrževalna dela, ki niso izrecno opisana v teh navodilih za uporabo, mora izvajati usposobljeno osebje, saj se lahko pojavijo nevarne situacije, na katere upravlja- vec ni pripravljen.

Zamenjavo nadomestnih delov lahko opravi samo usposobljeno osebje.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki na tipski ploščici motorja

Pomemben napotek v primeru popravila:

Ko napravo vračate v popravilo, upoštevajte, da jo morate zaradi varnostnih razlogov na servisni center poslati brez olja in bencina.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabljivi deli*: Rezalni kolut, oglene ščetke, mizna vodila in vodila rezalne glave

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

- Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

• Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)
• Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.
• Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.
• Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

16. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak in opisana pomoč, će vaš stroj ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja Mogoč vzrok Ukrep
Diamantni rezalni kolut se po izklopu motorja sprosti.	Pritrdilna matica ni dovolj zategnjena.	Pritegnite pritrdilno matico
Motor se ne zažene	Izpad omrežne varovalke Preverite	omrežno varovalko.
	Podaljševalni vod je okvarjen.	Zamenjajte podaljševalni vod
	Priključki na motorju ali stikalu niso v redu	Mora pregledati strokovnjak za elektriko
	Okvarjen motor ali stikalo Mora pregledati strokovnjak za elektriko
Motor nima moči	Presek podaljševalnega voda ni zadosten	Glejte Električni priklop, varovalka se sproži
	Preobremenitev Preverite orodje

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

2. Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.
c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.
d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.
e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.
f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkra-tni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4. Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.
b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Izvlecite vtič iz vtičnice in/ali odstranite sne-mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.
d) Nerabljena električna orodja hranite izven do-sega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e) Skrbno negujte električna in vstavitvena orodja. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.
f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.
g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.
h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

5. Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje- no, da električno orodje ostane varno.

4. Namenska upotreba

Pažnja! Uređaj sme da radi samo sa fabrički instaliranim PRCD-om (zaštitnim prekidačem za struju kvara).

Uređaj može za uobičajene radove sečenja na malim i srednje velikim pločicama (kaljevi, keramika ili slično) da se koristi u skladu sa veličinom mašine.

2. Električna sigurnost

a) Utikač za priključak električnog alata mora odgovarati odgovarajućoj utičnici. Nije dozvoljeno obavljati nikakve izmene na utikaču. Ne upotrebljavajte utikačke adaptere zajedno s električnim alatom s uzemljenom zaštitom. Neizmenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.

b) Izbegavajte telesni dodir s uzemljenim površinama, kao što su cevi, grejna tela, šporeti i hladnjaci. Postoji povećana opasnost od strujnog udara ukoliko ste u dodiru s uzemljenim telima.

c) Držite električne alate podalje od kiše ili vlage. Prodiranje vode u električni alat povećava opasnost od strujnog udara.

d) Ne koristite priključni vod da biste električni alat nosili, vešali ili utikač izvlačili iz utičnice. Držite priključni vod daleko od izvora toplote, ulja, oštrih ivica i pokretnih delova.

- Nosite štitnike za uši.

- Nositi zaštitne rukavice.

- Dijamantske rezne diskove sa pukotinama više nemoite koristite i zamenite ih.

- Pažnja! Ploča za odsecanje kasni!

• Nemojte kočiti dijamantski rezni disk bočnim pritiskom.

- Pažnja! Dijamantski rezni disk uvek mora da se hladi vodom.

- Pre zamene ploče za odsecanje izvucite mrežni prekidač.

- Koristite samo pogodne dijamantske rezne diskove.

- Nikada ne ostavljajte mašinu bez nadzora u prostorijama sa decom.

- Pre kontrole električnog sistema prostora motora izvucite mrežni utikač.

- Smer obrtanja ploče za odsecanje: Proverite strelicu za smer na ploči za odsecanje, smer strelice mora da bude u skladu sa smerom obrtanja vratila motora.

Nemojte kočiti ploču za odsecanje bočnim pritiskom.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
