BRUKSANVISNING FS4700 SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Varning - läs instruktionsmanualen för att minska risk för personskada
	Använd ett hörselskydd. Buller kan orsaka hörselskador.
	Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas!
	Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spån och damm från maskinen, kan det orsaka synförlust.
	Obs! Skärrisk! Grip inte in i roterande delar
	Observera! Laserstrålning! Titta inte in i strålen. Laserklass 2.
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 202
2. Maskinbeskrivning 202
3. Leveransomfång 202
4. Avsedd användning 202
5. Säkerhetsanvisningar 203
6. Tekniska specifikationer 206
7. Uppackning....207
8. Uppställning/Före idrifttagning 207
9. Ta i drift 207
10. Elektrisk anslutning....208
11. Rengöring 208
12. Transport....209
13. Lagring 209
14. Underhåll....209
15. Avfallshantering och återvinning 209
16. Felsökning....210
17. Försäkran om överensstämmelse 311

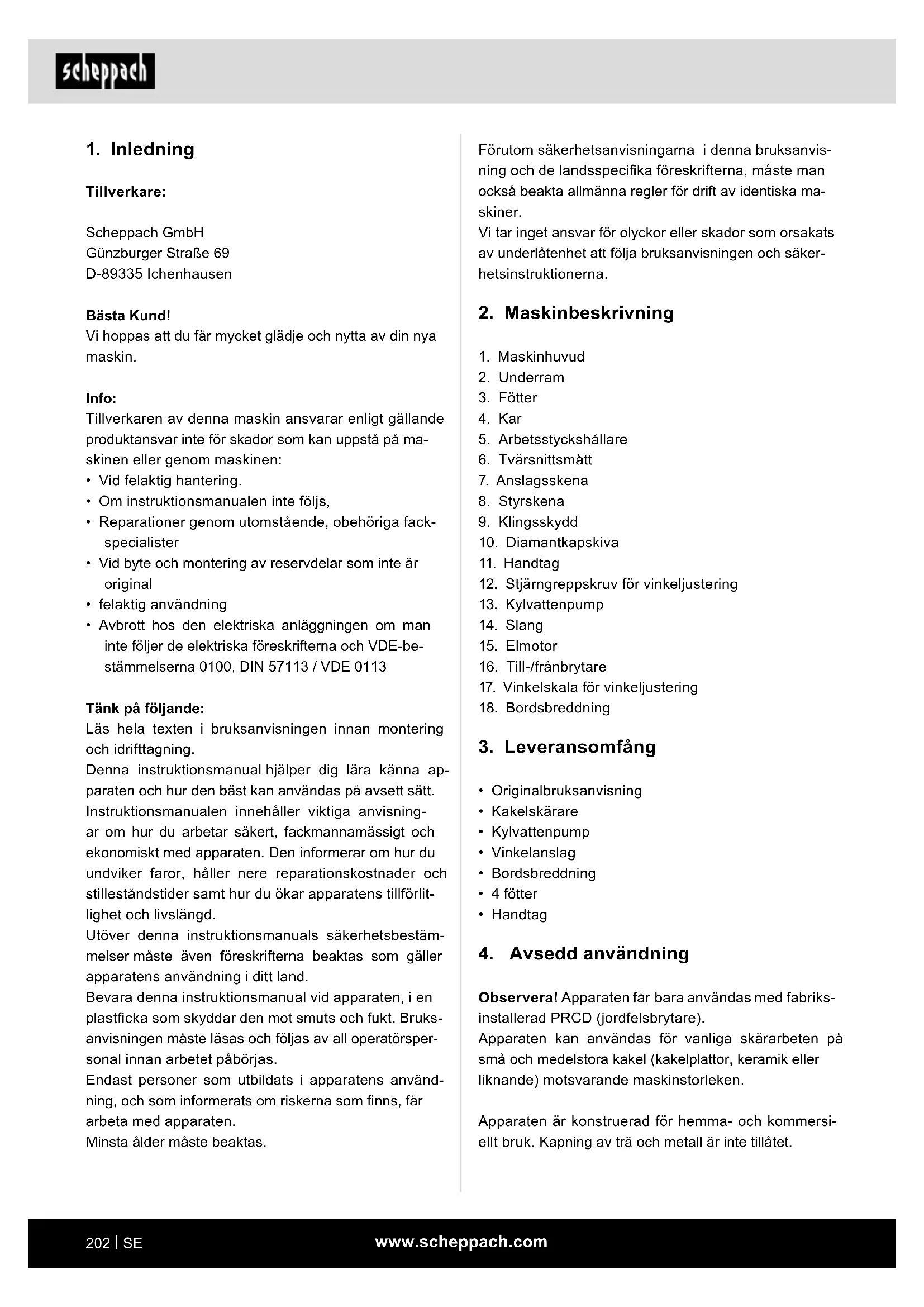

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om instruktionsmanualen inte följs,
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original

- felaktig användning

- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113 / VDE 0113

Tänk på följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten.

Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Maskinbeskrivning

1. Maskinhuvud
2. Underram
3. Fötter
4. Kar
5. Arbetsstyckshållare
6. Tvärsnittsmått
7. Anslagsskena
8. Styrskena
9. Klingsskydd
10. Diamantkapskiva
11. Handtag
12. Stjärngreppskruv för vinkeljustering
13. Kylvattenpump
14. Slang
15. Elmotor
16. Till-/frånbrytare
17. Vinkelskala för vinkeljustering
18. Bordsbreddning

3. Leveransomfång

• Originalbruksanvisning
- Kakelskärare
- Kylvattenpump
• Vinkelanslag
- Bordsbreddning
• 4 fötter
- Handtag

4. Avsedd användning

Observera! Apparaten får bara användas med fabriks-installerad PRCD (jordfelsbrytare).

Apparaten kan användas för vanliga skärarbeten på små och medelstora kakel (kakelplattor, keramik eller liknande) motsvarande maskinstorleken.

Apparaten är konstruerad för hemma- och kommersiellt bruk. Kapning av trä och metall är inte tillåtet.

Apparaten får endast användas i enlighet med dess syfte. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador som kan orsakas av detta ansvarar användaren/operatören och inte tillverkaren.

Enbart kapskivor som passar till maskinen får användas. Användningen av sågblad är förbjuden.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.

De som använder och underhåller maskinen måste vara bekant med maskinens funktioner och känna till möjliga risker.

Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt.

Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet.

Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

Trots korrekt användning går det inte att helt eliminera vissa kvarstående riskfaktorer. Följande riskpunkter kan uppstå på grund av maskinens konstruktion och utförande:

• Undvik kontakt med sågbladet i oskyddade sågområden.
• Användning av fel kapskiva. Kapskivan som ingår i leveransomfånget är endast tillåtet för bearbetning av kakel.
• Ingrip aldrig när diamantkapskivan är igång.
• Utstötning vid felaktig isättning av diamantkapskivan
• Arbetsstycken och arbetsstycksdelar kan kastas ut.
• Hörselskador kan uppstå om nödvändiga hörselskydd inte används.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Allmänna säkerhetsanvisningar för elverktyg

⚠️ VARNING! Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

1. Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

2. Elsäkerhet

a) Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till-sammans med jordade elredskap. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

3. Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.
b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka personskador.
e) Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.
f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammut-sugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

4. Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.
e) Ta väl hand om elverktyg och insättningsverk- tyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av då- ligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.
g) Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt anvisningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5. Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

Skydda dig själv och din omgivning genom lämpliga olycksförebyggande åtgärder!

• Titta inte direkt in i laserstrålen med oskyddade ögon.
• Titta inte direkt in i strålgången.
• Rikta inte laserstrålen mot reflekterande ytor, människor och djur. Även en laserstråle med låg effekt kan orsaka ögonskador.
• Varning - om lasern hanteras på annat sätt än vad som beskrivs här, kan det leda till exponering av farlig strålning.
• Öppna inte lasermodulen. Det kan oväntat leda till strålningsexponering.
• Ta bort batterierna om maskinen inte ska användas på länge.
• Lasern får inte bytas ut mot en annan typ av laser.
• Laserreparationer får göras endast av lasertillverka- ren eller ett auktoriserat företag.

Ytterligare säkerhetsanvisningar

⚠ SE UPP!

Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.

Observera! Kakelskäraren FS4700 får bara användas med fabriksinstallerad PRCD 10 mA (jordfelsbrytare).

• Det är obligatoriskt att bära personlig skyddsutrustning vid alla arbeten med maskinen.
• Bär alltid skyddsglasögon för att undvika ögonskador.

• Om håret är långt nog, bär absolut ett hårnät eller en lämplig arbetsmössa.

• Bär tätt åtsittande arbetskläder. Det roterande verktyget kan få tag i ärmar eller liknande.

• Avlägsna aldrig spån eller damm med bara handen.
• När maskinen är frånkopplad tas spån eller damm bäst bort med en dammborste eller en pensel.
• Kontrollera skyddsanordningarnas funktion innan du börjar arbeta.
• Överbelasta inte maskinen. Du arbetar bättre och säkrare i det angivna effektområdet.
• Använd rätt verktyg och se då till att verktygen (kapskiva) inte är trubbiga eller skadade på något sätt.
• Dra alltid bort kablar bakåt från maskinen. Skydda alla kablar mot hetta, olja och vassa kanter.
• Dra ut nätstickkontakten vid reparationer och underhållsarbeten och om du inte använder maskinen.
• Arbeten på elutrustning får endast utföras av en el-specialist. Endast originaldelar får användas.
• Rena arbetsplatser underlättar arbetet.
• Var försiktig med vad du gör. Använd sunt förnuft i arbetet.
• Se till att fundamentet kan bära maskinens vikt och är tillräckligt stabilt. Det måste vara garanterat att inga vibrationer kan uppstå vid arbetet.
• Alla blanka delar av maskinen är från fabrik smorda med fett som skydd mot korrosion. Före idrifttagning, rengör maskinen med ett lämpligt miljövänligt rengöringsmedel.
• Inga hälsofarliga eller dammalstrande material, som t.ex. trä, teflon etc, får bearbetas med maskinen.
• Använd inte maskinen i närheten av brännbara vätskor eller gaser.
• Använd endast maskinen i lämpliga rum och utsätt aldrig maskinen för väta eller fuktighet.
• Se till att det alltid finns god belysning under arbetet.
• Använd inte nätkabeln för att dra ut kontakten ur eluttaget.
• Använd alltid vassa och rena verktyg.
• Maskinen ska alltid kopplas från och nätstickkontakten dras ur eluttaget vid farliga situationer eller tekniska störningar.
• Vid skador får man inte fortsätta att arbeta med ma- skinen och nätstickkontakten måste dras ur.
• Endast insatsverktyg och tillbehör som har godkänts av tillverkaren får användas. Att använda icke godkända delar medför betydande skaderisk.
• Håll alltid arbetsområdet rent och i ordning. Smuts och oordning i arbetsområdet kan orsaka olyckor.

• Använd alltid skyddsglasögon vid arbete med maskinen. Vid arbeten med kraftig dammbildning måste dessutom en ansikts- resp. en dammask användas.

• Chucknycklar och andra verktyg måste tas bort innan maskinen kopplas till.

• Ställ maskinen på en plan, stabil yta. Maskinen får inte vackla.
• Övertyga dig om att spänningen på dataskylten motsvarar den tillgängliga spänningen. Först då kan kontakten anslutas till elnätet.
  • Ta på skyddsglasögon.
• Använd hörselskydd.
  • Bär skyddshandskar.
• Söndriga diamantkapskivor ska inte längre användas. Byt ut dem.
• Observera! Kapskivan efterdrar!
  • Bromsa inte diamantkapskivan genom sidotryck.
• Observera! Diamantkapskivan måste alltid kylas med vatten.
• Dra ut nätstickkontakten innan du byter kapskiva.
• Använd endast lämpliga diamantkapskivor.
• Låt aldrig maskinen stå utan uppsikt i rum med barn.
• Dra ut nätstickkontakten före kontrollen av det elektriska motorrumssystemet.
• Kapskivans rotationsriktning: Kontrollera riktningspilen på kapskivan. Pilriktningen måste stämma överens med motoraxelns rotationsriktning.
• Håll händer, fingrar och armar borta från den roterande kapskivan. Håll alltid tillräckligt avständ till diamantkapskivan.
• Använd endast de diamantkapskivor som rekommenderas av tillverkaren och som uppfyller EN 13236. Användningen av sågblad är förbjuden.
• Använd endast kapskivor vars varvtal motsvarar minst 3000 min ^-1 .
• Kapning av metall och trä är inte tillåtet.
• Kapskivans kylning: Kontrollera att kapskivan kyls med vatten under hela skärprocessen.
• Fyll alltid karet med vatten före arbetet.

Restrisker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Innan du gör några justerings- eller underhållsarbeten, släpper du upp startknappen och drar ut näts-tickkontakten.

• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.

• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.

• Undvik tillfälliga idriftsättningar av maskinen: Driftknappen får inte tryckas in samtidigt som du sätter kontakten i eluttaget. Använd det verktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

6. Tekniska specifikationer

FS4700 FS3600
Motoreffekt 1200 W 900 W

Driftläge S2 20 min*
Motorvarvtal 3000 min		-1
Växelströmsmotor 230 V~, 50 Hz
Isoleringsklass F
Skyddstyp	IP54
Snittets längd	1200 mm	920 mm
Snitthöjd 90°	40 mm	36 mm
Snitthöjd 45°	34 mm	29 mm
Skärbord	180 x 230 mm
Mått	400 x 1377 mm	400 x 1290 mm
Arbetshöjd	780 mm
Diamantkapskiva	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Vikt	57 kg	51,5 kg

Med förbehåll för tekniska ändringar!

* Tillkopplingsperioden S2 20 min (korttidsdrift) informerar om att motorn med märkeffekten (1200 W) endast får belastas kontinuerligt under den tid (20 min) som anges på dataskylten. Annars skulle den bli otillåtet varm. Under pausen kyls motorn av igen till sin utgångstemperaturen.

Buller och vibration

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB, bör du använda ett passande hörselskydd.

Typvärden buller

Ljudeffektnivå L_WA 116 dB

Ljudtrycksnivå L_pA : 95 dB

Osäkerhet K_wa/pA 3 dB

7. Uppackning

• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.

⚠️ WARNING!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Uppställning/Före idrifttagning

⚠️ SE UPP!

Montera klart hela maskinen innan den tas i drift!

Bild 3 - 5

Av förpackningstekniska skäl är din maskin inte kom- plett monterad.

1. Ta ut maskinen ur förpackningen och placera den försiktigt på golvet.
2. Lossa stjärngreppskruven (A) något och fäll ner fötterna. Dra åt stjärngreppskruven igen (bild 3).
3. Ställ maskinen på fötterna.
4. Montera handtaget med 2 sexkantsskruvar (B) på motorhuset (fig. 4).
5. Fäst kylvattenpumpen (13) i karet (4) i det avsedda läget
6. Fyll karet tills vattenpumpen är helt täckt med vatten. Kontrollera att utloppet sitter fast ordentligt.

9. Ta i drift

⚠️ SE UPP!

Montera klart hela maskinen innan idrifttagning!

För påslagning tryck på "I" på omkopplaren (16). Innan kapningen påbörjas ska du vänta tills kapskivan uppnår maxhastighet och kylvattenpumpen (13) transporterar vattnet till skivan. För att stänga av tryck på "0" på omkopplaren (16). (Bild 4).

Obs: Kapskivan måste alltid kylas med vatten.

Obs: Kapskivan efterdrar.

Bromsa inte kapskivan genom sidotryck.

• Vid normal användning kan motorhuset bli varmt.
• Tvinga inte maskinen eller utrustningen att göra arbetet i en större industriell maskin. Den fungerar bättre med den kapacitet för vilken den är konstruerad.
• Gör alla maskinjusteringar på avslagen maskin.
• Lämna inte maskinen utan uppsikt när den är igång.
• Vid avstängning lämna inte maskinen förrän den stannat helt.
• Slå alltid av maskinen innan kontakten dras ur ut- taget.
• Dra alltid ur nätsladden. Dra ut aldrig ut kabeln direkt ur kontakten.
• Använd ingen kapskiva som inte sammanfaller med de angivna storlekarna.
  • Bär aldrig produkten i kabeln.
• Byt omedelbart skadade eller söndriga kapskivor.

Arbeta inte med maskinen om du är tveksam till om arbetsförhållandena är säkra eller osäkra.

90° snitt (bild 6 - 7)

1. Lossa stjärnskruven (C).
2. Ställ tvärsnittsmättet (6) på 90° och dra åt stjärnskruven (C) igen.
3. Dra åt vingskruven (D) för att fixera tvärsnittsmåttet (6). (Bild 6)
4. Tryck bak maskinhuvudet (1) på handtaget (11).
5. Lägg kakelskivan på anslagsskenan (7) på tvär-snittsmåttet.
6. Tryck på maskinhuvudet (1) via handtaget (11) till det önskade skärdjupet och fixera maskinhuvudet igen.
7. Slå på kakelskäraren. Obs: Vänta tills kylvattnet har nätt kapskivan (10).
8. Dra maskinhuvudet (1) långsamt och jämnt på handtaget (11) framåt genom kakelplattan.
9. Slå av kakelskäraren efter att kapningen är klar.

45° diagonalsnitt, (bild 8)

1. Inställning av vinkelanslaget (6) på 45°
2. Gör enligt beskrivningen i avsnittet ovan.

45° längssnitt, (bild 9)

1. Lossa stjärngreppskruven (E) på båda sidor
2. Luta styrskenan (8) till vänster vid 45° av vinkelskalan (17).
3. Dra åt stjärngreppskruven (E) igen.
4. Gör snittet enligt beskrivningen.

Byte av diamantkapskivan (bild 10 - 12)

Observera! Dra ut nätstickkontakten

1. Lossa skruven (F) och ta bort bladskyddet (9). (Bild 10)
2. Sätt in inexxnyckel (19) på motoraxeln och håll.
3. Med nyckeln (20) lossar du flänsmuttern (10) i löp-riktningen. (vänstergänga)
4. Ta av ytterflänsen (21) och kapskivan (10).
5. Rengör mottagarflänsen noggrant innan montering av nya kapskivan.
6. Sätt in och dra fast den nya kapskivan i omvänd ordning.
7. Obs: Observera kapskivans löpriktning!
8. Montera på bladskyddet (9) igen.

Parallellinställning av diamantkapskivan (bild 13 - 15)

Om snittet inte är rakt eller om plattan bryts längs skärlinjen måste diamantkapskivans parallellitet justeras.

1. Inledningsvis måste anslagsskenan ställas in i rät vinkel mot styrskenan. Lossa de två insexskruvarna (A) hos anslagsskenan och rikta in den i en rät vinkel med en stor rät vinkel eller en stor platta.
2. För detta ändamål måste diamantkapskivan sträcka sig till full längd längs kanten av vinkeln eller plattan. Dra sedan åt de två insexskruvarna (A) hos anslagsskenan igen.
3. Ta bort längdindikatorn genom att ta bort de två skruvarna (B). (Fig.16)
4. Demontera kabelfästet (C). (Bild 17)
5. Lossa de två muttrarna (D) lätt på alla sågenhetens sidor. (Bild 18, 19)
6. Nu kan den kompletta sågenheten riktas in i linje med diamantkapskivan med hjälp av en rät vinkel eller en stor kakelplatta till anslagsskenan. (Bild 20)
7. Dra åt muttrarna på sågen ordentligt och montera på alla maskindelar igen. Kontrollera parallelliteten och utför ett testsnitt.

Om testsnittet ännu inte är tillfredsställande, utför punkt 1 - 6 igen.

10. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga. Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Om en enfas-växelströmsmotor används rekommenderar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)!

Anslutningstyp Y

Om det behövs byte av nätanslutningskabel måste detta göras av tillverkaren eller dennes representant för att undvika eventuella säkerhetsrisker.

11. Rengöring

Observera!

Dra ut nätstickkontakten innan inställning, underhåll eller reparation utförs!

• Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt.
• Torka av produkten med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att produkten rengörs direkt efter varje användning.
• Rengör produkten regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningssmedel. De skulle kunna angripa produktens plastdelar och yta.

12. Transport

Före transport måste kylmedlet tappas av helt. Använd inte maskinens säkerhetsanordningar för att lyfta den. Fäll in fötterna och säkra maskinhuvudet med hjälp av transportsäkringarna.

13. Lagring

Lagra produkten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C. Förvara produktet i originalförpackningen.

Täck över produkten för att skydda den mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

14. Underhåll

Observera!

Dra ut stickkontakten innan alla underhållsarbeten.

Inuti enheten finns inga delar som behöver underhåll. Den kullagrade maskinhuvudstyrningen måste regelbundet rengöras från smuts. Karet (4) och kylvattenpumpen (13) måste också rengöras regelbundet, annars kan kylningen av diamantkapskivan (2) inte garanteras.

Skölj karet (4) och vattenpumpen (13) med rent vatten efter användning.

Underhållsarbeten som inte uttryckligen beskrivs i denna driftmanual måste utföras av fackpersonal eftersom det kan uppstå farliga situationer som operatören inte är förberedd på.

Byte av reservdelar får endast utföras av fackpersonal.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på märkskylten

Viktig information för reparation:

Vid returnering av apparaten för reparation på servicestation, observera att denna av säkerhetsskäl ska vara tömd på olja och bränsle.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: kapskiva, kolborste, bänk- och skärhuvudsguider

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

15. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.

- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings-enheter)

• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

16. Felsökning

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgärd
Diamantkapskivan lossas efter avstängning av motorn.	monteringsmutter lossas dras åt lätt	Dra åt fästmuttern
Motor startar inte	Förlust av nätsäkring Kontrollera nätsäkringen
	Förlängningsledning defekt	Byt förlängningsledning
	Anslutningar på motorn eller brytaren ej ok	Låt elektriker kontrollera
	Motor eller brytare defekta Låt elektriker kontrollera
Motorn har ingen kraft	Förlängningskabelns area är för liten	Se elanslutning, säkringen löser ut
	Överbelastning Kontrollera verktyg

1. Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

2. Elsäkerhet

a) Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till-sammans med jordade elredskap. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.

f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

3. Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.

b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.

c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka personskador.

e) Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Dä har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammut-sugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

4. Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och insättningsverk- tyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av då- ligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt anvisningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5. Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

Defekt elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Forklaring av symbolene på apparatet

45° langsgående snitt (fig. 9)

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
