ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FS4700 SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Προειδοποίηση - Για να μειωθεί ο κίνδυνος τραυματισμού, διαβάστε τις οδηγίες χειρισμού!
	Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.
	Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο!
	Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέσουν απώλεια της όρασης.
	Προσοχή Κίνδυνος κοψιμάτων! Μην πλησιάζετε τα χέρια σας σε περιστρεφόμενα εξαρτήματα.
	Προσοχή! Ακτινοβολία λέιζερ! Μην κοιτάζετε μέσα στην ακτίνα. Κατηγορία λέιζερ 2.
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 260
2. Περιγραφή της συσκευής 260
3. Παραδοτέο υλικό 260
4. Ενδεδειγμένη χρήση......260
5. Υποδείξεις ασφαλείας 261
6. Τεχνικά χαρακτηριστικά 265
7. Αποσυσκευασία......266
8. Συναρμολόγηση / Πριν από τη θέση σε λειτουργία 266
9. Θέση σε λειτουργία......266
10. Ηλεκτρική σύνδεση......268
11. Καθαρισμός 268
12. Μεταφορά 268
13. Αποθήκευση 268
14. Συντήρηση 269
15. Απόρριψη και ανακύκλωση......269
16. Αντιμετώπιση προβλημάτων 270
17. Δήλωση συμμόρφωσης 312

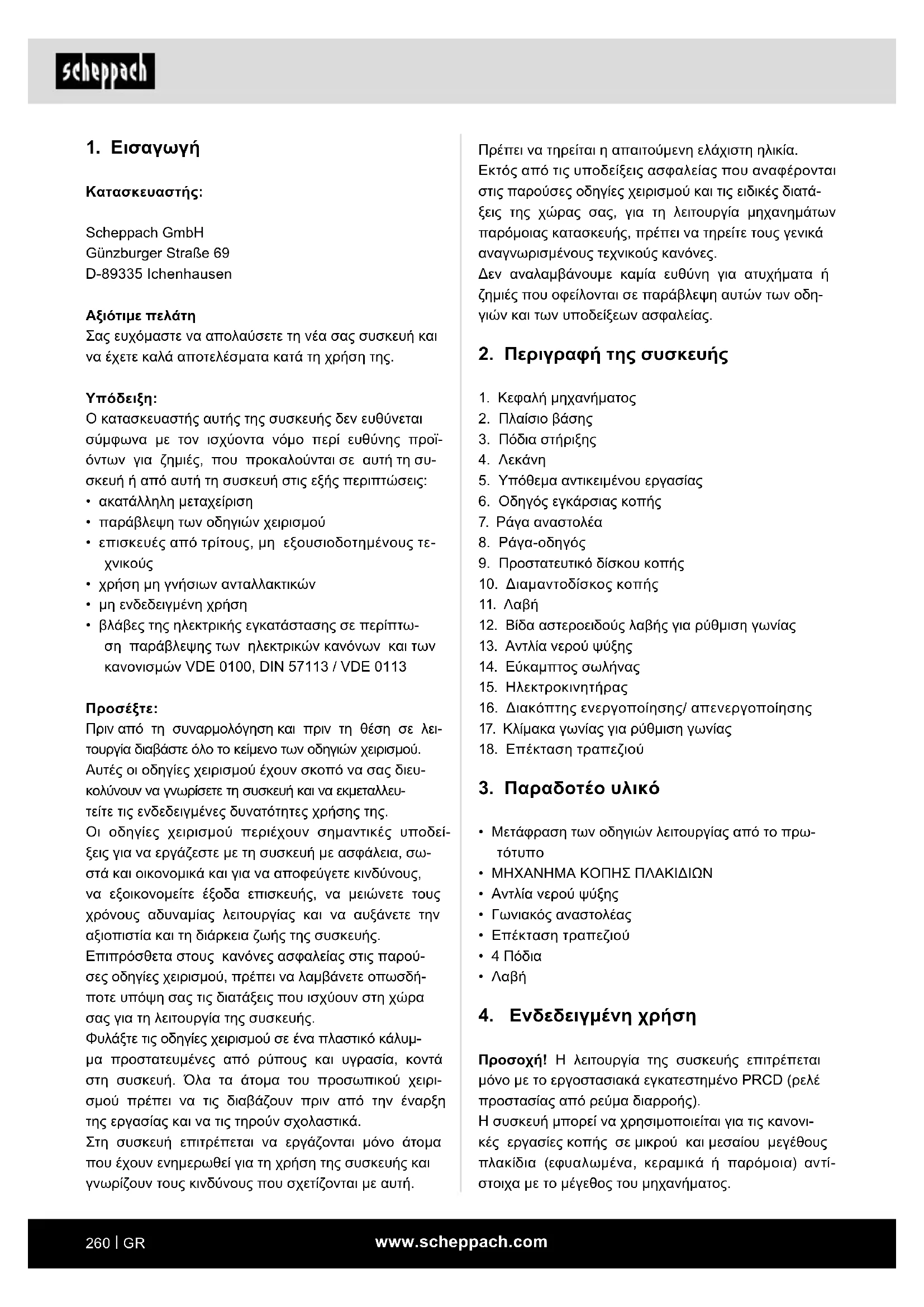

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση
  • παράβλεψη των οδηγιών χειρισμού
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς
  • χρήση μη γνήσιων ανταλλακτικών
  • μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής

1. Κεφαλή μηχανήματος
2. Πλαίσιο βάσης
3. Πόδια στήριξης
4. Λεκάνη
5. Υπόθεμα αντικειμένου εργασίας
6. Οδηγός εγκάρσιας κοπής
7. Ράγα αναστολέα
8. Ράγα-οδηγός
9. Προστατευτικό δίσκου κοπής
10. Διαμαντοδίσκος κοπής
11. Λαβή
12. Βίδα αστεροειδούς λαβής για ρύθμιση γωνίας
13. Αντλία νερού ψύξης
14. Εύκαμπτος σωλήνας
15. Ηλεκτροκινητήρας
16. Διακόπτης ενεργοποίησης/ απενεργοποίησης
17. Κλίμακα γωνίας για ρύθμιση γωνίας
18. Επέκταση τραπεζιού

3. Παραδοτέο υλικό

• Μετάφραση των οδηγιών λειτουργίας από το πρω- τότυπο
  • ΜΗΧΑΝΗΜΑ ΚΟΠΗΣ ΠΛΑΚΙΔΙΩΝ
  • Αντλία νερού ψύξης
  • Γωνιακός αναστολέας
• Επέκταση τραπεζιού
  • 4 Πόδια
  • Λαβή

4. Ενδεδειγμένη χρήση

Προσοχή! Η λειτουργία της συσκευής επιτρέπεται μόνο με το εργοστασιακά εγκατεστημένο PRCD (ρελέ προστασίας από ρεύμα διαρροής).

Η συσκευή μπορεί να χρησιμοποιείται για τις κανονικές εργασίες κοπής σε μικρού και μεσαίου μεγέθους πλακίδια (εφυαλωμένα, κεραμικά ή παρόμοια) αντίστοιχα με το μέγεθος του μηχανήματος.

Η συσκευή έχει σχεδιαστεί ιδιαίτερα για χρήση σε εργασίες από οικιακούς χρήστες και τεχνίτες. Δεν επιτρέπεται η κοπή ξύλου και μετάλλου.

Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προερχόμενες από αυτή, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Επιτρέπεται να χρησιμοποιούνται μόνο δίσκοι κοπής που είναι κατάλληλοι για το μηχάνημα. Απαγορεύεται η χρήση λεπίδων κοπής.

Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.

Τα άτομα που χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.

Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρί- βεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων.

Πρέπει να τηρούνται και οι λοιποί κανόνες στους τομείς της ιατρικής εργασίας και της τεχνικής ασφάλειας.

Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευ- θύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

Παρά την ενδεδειγμένη χρήση, μπορεί ορισμένοι υπολειπόμενοι παράγοντες κινδύνου να μην εξαλείφονται πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανήματος μπορεί να προκύψουν τα εξής σημεία:

• Επαφή με τον διαμαντοδίσκο κοπής στην ακάλυπτη περιοχή.
• Χρήση λανθασμένου δίσκου κοπής. Ο δίσκος κοπής που περιλαμβάνεται στο παραδοτέο υλικό είναι εγκεκριμένος αποκλειστικά για την επεξεργασία πλακιδίων.
• Προσέγγιση του χεριού στον κινούμενο διαμαντοδίσκο κοπής.
• Εκσφενδονισμός μιας ελαττωματικής αδαμαντοφόρου μύτης του δίσκου κοπής.
• Εκτίναξη αντικειμένων εργασίας και τμημάτων αυτών.
• Βλάβες της ακοής σε περίπτωση μη χρήσης των απαιτούμενων μέσων προστασίας ακοής.

Η λειτουργία του μηχανήματος επιτρέπεται μόνο με γνήσια εξαρτήματα και γνήσια αξεσουάρ του κατασκευαστή.

Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά. Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα- λεία

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας. Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

1. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις.

Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία.

c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να εγκατασταθούν διατάξεις αναρρόφησης και συλλογής σκόνης, αυτές πρέπει να είναι συνδεδεμένες και να χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4. Χρήση και μεταχείριση του ηλεκτρικού εργα- λείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη.

'Ενα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λει- τουργούν απρόσκοπτα και δεν κολλάνε τα κι- νούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρι- κού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρ- τημάτων που έχουν υποστεί ζημιά. Πολλά ατυ- χήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα εργαλείο πής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά.

Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρεί- ται η ασφάλεια του ηλεκτρικού εργαλείου.

Μην κοιτάζετε μέσα στην ακτίνα Κατηγορία λέιζερ 2

Προστατεύετε τον εαυτό σας και το περιβάλλον λαμβάνοντας μέτρα προφύλαξης από κινδύνους ατυχημάτων!

- Μην κοιτάζετε απευθείας με απροστάτευτα μάτια μέσα στην ακτίνα λέιζερ.

- Ποτέ μην κοιτάζετε απευθείας μέσα στη διαδρομή της ακτίνας.

- Μην κατευθύνετε ποτέ την ακτίνα λέιζερ σε ανακλαστικές επιφάνειες και σε άτομα ή ζώα. Ακόμα και μια ακτίνα λέιζερ χαμηλής ισχύος μπορεί να προξενήσει ζημιές στο μάτι.

• Προφύλαξη - αν ακολουθείτε μεθόδους εργασίας διαφορετικές από αυτές που αναφέρονται εδώ, αυτό μπορεί να επιφέρει επικίνδυνη έκθεση σε ακτινοβολία.

• Ποτέ μην ανοίξετε τη μονάδα λέιζερ. Θα μπορούσε να προκύψει μη αναμενόμενη έκθεση σε ακτινοβολία.

- Όταν δεν χρησιμοποιείτε το μηχάνημα για μεγάλο χρονικό διάστημα, πρέπει να αφαιρείτε τις μπαταρίες.

• Το λέιζερ δεν επιτρέπεται να αντικατασταθεί με μο- καάδα λέιζερ άλλου τύπου.

- Επισκευές στο λέίζερ επιτρέπεται να πραγματοποιούνται μόνο από τον κατασκευαστή του λέίζερ ή από εξουσιοδοτημένο αντιπρόσωπο.

Πρόσθετες υποδείξεις ασφαλείας

⚠️ ΠΡΟΣΟΧΗ!

Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για μείωση του κινδύνου σοβαρών ή θανάσιμων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του μηχανήματος.

Προσοχή! Το μηχάνημα κοπής πλακιδίων FS4700 επιτρέπεται να λειτουργήσει μόνο με το εργοστασιακά εγκατεστημένο PRCD 10 mA (ρελέ προστασίας από ρεύμα διαρροής).

- Η χρήση ατομικού εξοπλισμού προστασίας απαιτείται οπωσδήποτε σε όλες τις εργασίες με το μηχάνημα.

• Φοράτε πάντα προστατευτικά γυαλιά, για την αποφυγή τραυματισμών στα μάτια.

• Αν έχετε μακριά μαλλιά, φοράτε οπωσδήποτε δίχτυ μαλλιών ή έναν κατάλληλο σκούφο εργασίας.

• Φοράτε ρουχισμό εργασίας στενής εφαρμογής. Το περιστρεφόμενο εργαλείο θα μπορούσε να πιάσει μανίκια ή παρόμοια μέρη του ρουχισμού.

- Ποτέ μην απομακρύνετε πριονίδια ή σκόνη με γυμνά χέρια.

- Με το μηχάνημα απενεργοποιημένο, αφαιρείτε πριονίδια ή σκόνη κατά προτίμηση με σκουπάκι χειρός ή ένα πινέλο.

- Πριν από την έναρξη της εργασίας ελέγχετε τη σωστή λειτουργία των προστατευτικών διατάξεων.

- Μην υπερφορτώνετε το μηχάνημα, εργάζεστε κα- λύτερα και με ασφάλεια στην προβλεπόμενη περι- οχή ισχύος.

- Χρησιμοποιείτε το σωστό εργαλείο και προσέχετε τα εργαλεία (δίσκος κοπής) να μην είναι στομωμένα ή να έχουν ζημιά οποιουδήποτε είδους.

- Πάντα καθοδηγείτε το καλώδιο πίσω από το μηχάνημα ώστε να παραμένει μακριά από το μηχάνημα. Προστατεύετε όλα τα καλώδια από θερμότητα, λάδια και αιχμηρά άκρα.

- Σε εργασίες επισκευής και συντήρησης, αλλά και όταν δεν χρησιμοποιείτε το μηχάνημα, αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

- Εργασίες στις ηλεκτρικές διατάξεις επιτρέπεται να πραγματοποιούνται μόνο από ειδικευμένο ηλεκτρολόγο. Επιτρέπεται να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά.

- Οι καθαροί χώροι εργασίας διευκολύνουν την εργασία.

- Προσέχετε κάθε σας ενέργεια. Εκτελείτε τις εργασίες βάσει της λογικής.

- Προσέχετε ώστε η επιφάνεια στήριξης να μπορεί να αντέξει το βάρος του μηχανήματος και να είναι αρκετά σταθερή. Πρέπει να έχει διασφαλιστεί ότι δεν μπορούν να προκύψουν κραδασμοί κατά την εργασία.

- Για την προστασία από διάβρωση, σε όλα τα γυμνά μέρη του μηχανήματος έχει εφαρμοστεί σημαντική ποσότητα γράσου. Πριν τη θέση σε λειτουργία, καθαρίστε το μηχάνημα με ένα κατάλληλο καθαριστικό που είναι φιλικό προς το περιβάλλον.

- Δεν επιτρέπεται η επεξεργασία με το μηχάνημα κανενός υλικού που μπορεί να αποτελεί κίνδυνο για την υγεία ή προκαλεί την παραγωγή σκόνης, όπως π.χ. ξύλο, τεφλόν κλπ.

- Μη χρησιμοποιείτε το μηχάνημα κοντά σε καύσιμα υγρά ή αέρια.

- Χρησιμοποιείτε το μηχάνημα μόνο σε κατάλληλους χώρους και μην εκθέτετε το μηχάνημα σε περιβάλλον με υγρασία ή νερό.

- Κατά την εργασία φροντίζετε πάντα για καλό φω- τισμό.

- Μη χρησιμοποιείτε το καλώδιο ρεύματος δικτύου για να τραβήξετε το φις από την πρίζα.

- Χρησιμοποιείτε πάντα αιχμηρά και καθαρά εργαλεία.

- Σε επικίνδυνες καταστάσεις ή σε περίπτωση τεχνικών προβλημάτων, απενεργοποιείτε άμεσα το μηχάνημα και αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

• Αν υπάρχουν ζημιές στο μηχάνημα, δεν επιτρέπε- ται η περαιτέρω χρήση του και το φις ρευματοληψί- ας πρέπει να αποσυνδεθεί από την πρίζα.

- Επιτρέπεται να χρησιμοποιούνται μόνο τα εργαλεία εργασίας και τα αξεσουάρ που έχουν εγκριθεί από τον κατασκευαστή. Η χρήση μη εγκεκριμένων εξαρτημάτων εγκυμονεί σημαντικό κίνδυνο τραυματισμού.

• Διατηρείτε την περιοχή εργασίας πάντα καθαρή και τακτοποιημένη. Η έλλειψη καθαριότητας και η ακαταστασία στην περιοχή εργασίας μπορούν να προκαλέσουν ατυχήματα.

• Φοράτε πάντα προστατευτικά γυαλιά κατά την εργασία με το μηχάνημα. Σε εργασίες όπου παράγεται πολλή σκόνη πρέπει να χρησιμοποιείται επιπλέον μια μάσκα προσώπου ή μάσκα κατά της σκόνης.

• Το κλειδί τσοκ και τυχόν άλλο εργαλείο πρέπει οπωσδήποτε να αφαιρούνται πριν την ενεργοποίηση του μηχανήματος.

• Τοποθετήστε το μηχάνημα πάνω σε ένα οριζόντιο και μη ολισθηρό δάπεδο. Το μηχάνημα δεν επιτρέπεται να ταλαντεύεται.

- Βεβαιωθείτε ότι η τάση που αναφέρεται στην πι- νακίδα στοιχείων συμφωνεί με τη διαθέσιμη τάση. Μόνον τότε συνδέστε το φις στο δίκτυο ρεύματος.

• Φοράτε προστατευτικά γυαλιά.

• Φοράτε προστασία ακοής.

• Φοράτε προστατευτικά γάντια.

- Μη χρησιμοποιήσετε πλέον διαμαντοδίσκους κοπής που παρουσιάζουν ρωγμές και αντικαταστήστε τους.

- Προσοχή! Ο δίσκος κοπής συνεχίζει να κινείται με- τά την απενεργοποίηση!

- Μη φρενάρετε τον διαμαντοδίσκο κοπής ασκώντας του πλευρική πίεση.

• Προσοχή! Ο διαμαντοδίσκος κοπής πρέπει πάντα να ψύχεται με νερό.
• Αποσυνδέστε το φις ρευματοληψίας από την πρίζα πριν την αλλαγή του δίσκου κοπής.
• Χρησιμοποιείτε μόνο κατάλληλους διαμαντοδίσκους κοπής.
• Ποτέ μην αφήνετε το μηχάνημα χωρίς επιτήρηση σε χώρους με παιδιά.
  • Πριν τον έλεγχο του ηλεκτρικού συστήματος χώρου κινητήρα, αποσυνδέετε το φις ρευματοληψίας από την πρίζα.
  • Φορά περιστροφής του δίσκου κοπής: Ελέγξτε το βέλος κατεύθυνσης πάνω στον δίσκο κοπής, η κατεύθυνση βέλους πρέπει να συμφωνεί με τη φορά περιστροφής του άξονα του κινητήρα.
• Κρατάτε χέρια, δάχτυλα και βραχίονες μακριά από τον περιστρεφόμενο δίσκο κοπής. Διατηρείτε πάντα επαρκή απόσταση από τον διαμαντοδίσκο κοπής.
• Χρησιμοποιείτε μόνο διαμαντοδίσκους κοπής που συνιστά ο κατασκευαστής, οι οποίοι συμμορφώνονται με το πρότυπο EN 13236. Απαγορεύεται η χρήση λεπίδων κοπής.
• Χρησιμοποιείτε μόνο δίσκους κοπής με ελάχιστο ονομαστικό αριθμό στροφών 3000 min ^-1 .
  • Δεν επιτρέπεται η κοπή μετάλλου και ξύλου.
• Ψύξη του δίσκου κοπής: Διασφαλίζετε ότι ο δίσκος κοπής ψύχεται με νερό σε όλη τη διάρκεια της διαδικασίας κοπής.
  • Πριν την εργασία, γεμίζετε πάντα τη λεκάνη με νερό.

Υπολειπόμενοι κίνδυνοι

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία λέξη της τεχνολογίας και με βάση τους αναγνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε περίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρικής σύνδεσης.
• Πριν πραγματοποιήσετε εργασίες ρύθμισης ή συντήρησης, αφήστε το κουμπί εκκίνησης και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
• Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι "Υποδείξεις ασφαλείας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγίες χειρισμού στην ολότητά τους.

• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχανήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιτρέπεται να είναι πατημένο το μπουτόν λειτουργίας. Χρησιμοποιείτε το εργαλείο που συνιστάται στις παρούσες Οδηγίες χειρισμού. Έτσι απολαμβάνετε πάντα τη μέγιστη απόδοση από το μηχάνημά σας.

• Κρατάτε τα χέρια σας μακριά από την περιοχή εργασίας, όταν είναι σε λειτουργία το μηχάνημα.

6. Τεχνικά χαρακτηριστικά

FS4700 FS3600

Ισχύς κινητήρα 1200 W 900 W
Τρόπος λειτουργίας S2 20 min*
Αριθμός στροφών κινητήρα	3000 min ^-1
Μοτέρ εναλλασσόμενου ρεύματος	230 V~ 50 Hz
Κλάση μόνωσης F
Βαθμός προστασίας IP54
Μήκος κοπής 1200 mm 920 mm
Ύψος κοπής στις 90° 40 mm 36 mm
Ύψος κοπής στις 45° 34 mm 29 mm
Τραπτέζι κοπής	180 x 230 mm
Διαστάσεις	400 x 1377 mm	400 x 1290 mm
Ύψος εργασίας	780 mm
Διαμαντοδίσκος κοπής	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Βάρος	57 kg	51,5 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

* Η διάρκεια ενεργοποιημένης κατάστασης S2 20 min (σύντομη λειτουργία) δηλώνει ότι ο κινητήρας επιτρέπεται να επιβαρυνθεί σταθερά με την ονομαστική ισχύ (1200 W) μόνο για τον χρόνο που αναφέρεται στην πινακίδα στοιχείων (20 λεπτά). Διαφορετικά θα μπορούσε να υποστεί μη επιτρεπόμενη υπερθέρμανση.

Κατά την παύση, ο κινητήρας ψύχεται ξανά μέχρι την αρχική θερμοκρασία του.

Θόρυβος & κραδασμοί

Δ Προειδοποίηση: Ο θόρυβος μπορεί να έχει σο- βαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του μηχανήματος υπερβαίνει τα 85 dB, φοράτε κατάλληλη προστασία ακοής.

Χαρακτηριστικές τιμές θορύβου

Στάθμη ηχητικής ισχύος L_WA	116 dB
Στάθμη ηχητικής πίεσης L_pA	95 dB
Αβεβαιότητα K_wa/pA	3 dB

7. Αποσυσκευασία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά το προϊόν.
• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε το προϊόν και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βοήθεια των οδηγιών χειρισμού.
  • Για αξεσουάρ, αναλώσιμα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να τα προμηθευτείτε από το τοπικό σας εξειδικευμένο κατάστημα.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής του προϊόντος.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η συσκευή και το υλικό συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

8. Συναρμολόγηση / Πριν από τη θέση σε λειτουργία

⚠️ ΠΡΟΣΟΧΗ!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως τη συσκευή!

Eik. 3 - 5

Για τεχνικούς λόγους συσκευασίας, αυτό το μηχάνημα δεν παραδίδεται πλήρως συναρμολογημένο.

1. Αφαιρέστε το μηχάνημα από τη συσκευασία και αποθέστε το προσεκτικά πάνω στο δάπεδο.
2. Λασκάρετε ελαφρά τη βίδα αστεροειδούς λαβής (Α) και γυρίστε τα πόδια στήριξης προς τα κάτω. Σφίξτε πάλι καλά τη βίδα αστεροειδούς λαβής. (Εικ. 3)
3. Τοποθετήστε το μηχάνημα πάνω στα πόδια του.
4. Εγκαταστήστε τη λαβή στο περίβλημα κινητήρα χρησιμοποιώντας 2 βίδες εξαγωνικής κεφαλής (Β) (Εικ. 4).
5. Στερεώστε την αντλία νερού ψύξης (13) μέσα στη λεκάνη (4) στην προβλεπόμενη θέση.
6. Γεμίστε τη λεκάνη με νερό μέχρι να καλύπτεται τελείως η αντλία νερού. Προσέξτε να έχει κλειστεί με ασφάλεια το άνοιγμα αποστράγγισης.

9. Θέση σε λειτουργία

⚠️ ΠΡΟΣΟΧΗ!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως το προϊόν!

Διακόπτης ενεργοποίησης/ απενεργοποίησης (Εικ. 4)

Για την ενεργοποίηση, πατήστε το "Ι" του διακόπτη ενεργοποίησης (16). Πριν αρχίσετε τη διαδικασία κοπής, περιμένετε να φθάσει ο δίσκος κοπής τον μέγιστο αριθμό στροφών και η αντλία νερού ψύξης (13) να αρχίσει να αντλεί νερό προς τον δίσκο κοπής. Για απενεργοποίηση, πατήστε το "0" του διακόπτη (16). (Εικ. 4).

Προσοχή: Ο δίσκος κοπής πρέπει πάντα να ψύχεται με νερό.

Προσοχή: Ο δίσκος κοπής συνεχίζει να κινείται μετά την απενεργοποίηση.

Μη φρενάρετε τον δίσκο κοπής ασκώντας του πλευ- ρική πίεση.

• Κατά την κανονική χρήση, το περίβλημα κινητήρα μπορεί να αποκτήσει υψηλή θερμοκρασία.
• Μην υπερφορτώνετε το μηχάνημα ή ένα αξεσουάρ για να φέρει εις πέρας την εργασία ενός μεγαλύτερου βιομηχανικού μηχανήματος. Το μηχάνημα παρέχει καλύτερα αποτελέσματα με την απόδοση λειτουργίας για την οποία έχει σχεδιαστεί.
• Πραγματοποιείτε όλες τις ρυθμίσεις στο μηχάνημα με το μηχάνημα απενεργοποιημένο.

• Ποτέ μην αφήσετε το μηχάνημα να λειτουργεί χωρίς επιτήρηση.

• Όταν απενεργοποιήσετε το μηχάνημα, μη φύγετε από το μηχάνημα παρά μόνον αφού ακινητοποιηθεί πλήρως.

• Πάντα απενεργοποιείτε το μηχάνημα πριν τραβήξετε το φις ρευματοληψίας από την πρίζα.
• Τραβάτε πάντα το ίδιο το φις ρευματοληψίας. Ποτέ μην τραβάτε το φις από το καλώδιο για να το αφαιρέσετε από την πρίζα.
• Μη χρησιμοποιείτε δίσκο κοπής που δεν συμφωνεί με το προβλεπόμενο μέγεθος.
• Ποτέ μη μεταφέρετε το μηχάνημα κρατώντας το από το καλώδιο.
• Αλλάζετε άμεσα δίσκους κοπής που έχουν υποστεί ζημιά ή ρωγμές.

Εάν δεν είστε βέβαιοι αν κάποιες συνθήκες εργασίας είναι ασφαλείς ή μη ασφαλείς, μην εργαστείτε με το μηχάνημα.

Κοπές 90° (Εικ. 6 - 7)

1. Λασκάρετε τη βίδα αστεροειδούς λαβής (C).
2. Θέστε τον οδηγό εγκάρσιας κοπής (6) σε 90° και σφίξτε πάλι τη βίδα αστεροειδούς λαβής (C).
3. Σφίξτε τη βίδα τύπου πεταλούδας (D) για να στα- θεροποιήσετε τον οδηγό εγκάρσιας κοπής (6). (Εικ. 6)
4. Σπρώξτε την κεφαλή μηχανήματος (1) από τη λαβή (11) προς τα πίσω.
5. Τοποθετήστε το πλακίδιο σε επαφή με τη ράγα αναστολέα (7) και με τον οδηγό εγκάρσιας κοπής.
6. Πιέστε την κεφαλή μηχανήματος (1) μέσω της λαβής (11) στο επιθυμητό βάθος κοπής και στερεώστε πάλι την κεφαλή μηχανήματος.
7. Ενεργοποιήστε το μηχάνημα κοπής πλακιδίων. Προσοχή: Περιμένετε να φθάσει το νερό ψύξης στον δίσκο κοπής (10).
8. Τραβήξτε την κεφαλή μηχανήματος (1) με αργή και σταθερή κίνηση από τη λαβή (11) προς τα εμπρός ώστε να διασχίσει όλο το πλακίδιο.
9. Αφού ολοκληρωθεί η κοπή, απενεργοποιήστε πάλι το μηχάνημα κοπής πλακιδίων.

Διαγώνια κοπή 45° (Εικ. 8)

1. Ρυθμίστε τον γωνιακό αναστολέα (6) σε 45°.
2. Εκτελέστε την κοπή όπως περιγράφηκε παραπάνω.

Διαμήκης κοπή 45° (Εικ. 9)

1. Λασκάρετε η βίδα αστεροειδούς λαβής (Ε) και στις δύο πλευρές.

2. Γείρετε τη ράγα-οδηγό (8) προς τα αριστερά στις 45° της κλίμακας γωνίας (17).

3. Σφίξτε πάλι τη βίδα αστεροειδούς λαβής (Ε).

4. Πραγματοποιήστε την κοπή όπως περιγράφεται.

Αλλαγή του διαμαντοδίσκου κοπής (Εικ. 10 - 12) Προσοχή! Αποσυνδέστε το φις ρευματοληψίας από την πρίζα

1. Αφαιρέστε τη βίδα (F) και το προστατευτικό δίσκου κοπής (9). (Εικ. 10)
2. Τοποθετήστε το κλειδί Άλεν (19) στον άξονα του κινητήρα και συγκρατήστε τον άξονα.
3. Με το κλειδί βιδώματος (20) μπορείτε να ξεβιδώσετε το φλαντζωτό παξιμάδι στην κατεύθυνση κίνησης του δίσκου κοπής (10). (Αριστερόστροφο σπείρωμα)
4. Αφαιρέστε την εξωτερική φλάντζα (21) και τον δίσκο κοπής (10).
5. Καθαρίστε προσεκτικά τη φλάντζα υποδοχής πριν την εγκατάσταση του νέου δίσκου κοπής.
6. Τοποθετήστε και σφίξτε το νέο δίσκο κοπής ακο- λουθώντας την αντίστροφή σειρά ενεργειών.
7. Προσοχή: Λάβετε υπόψη σας την κατεύθυνση κίνησης του δίσκου κοπής!
8. Εγκαταστήστε πάλι το προστατευτικό δίσκου κοπής (9).

Ρύθμιση της παραλληλίας του διαμαντοδίσκου κοπής (Εικ. 13 - 15)

Αν η κοπή δεν γίνεται με ακρίβεια ή το πλακίδιο σπάσει κατά μήκος της γραμμής κοπής, πρέπει να ρυθμιστεί η παραλληλία του διαμαντοδίσκου κοπής.

1. Αρχικά πρέπει η ράγα αναστολέα να ρυθμιστεί σε ορθή γωνία με τη ράγα-οδηγό. Για τον σκοπτό αυτό ξεβιδώστε τις δύο βίδες Άλεν (Α) της ράγας αναστο- λέα και ευθυγραμμίστε τη ράγα αναστολέα χρησιμο- ποιώντας μια μεγάλη γωνιά ή ένα μεγάλο πλακίδιο.
2. Για να το επιτύχετε αυτό, πρέπει ο διαμαντοδίσκος κοπής να ακολουθεί σε όλο το μήκος την πλευρά της γωνίας ή του πλακιδίου. Κατόπιν σφίξτε πάλι καλά τις δύο βίδες Άλεν (Α) της ράγας αναστολέα
3. Απεγκαταστήστε τον δείκτη μήκους αφαιρώντας τις δύο σταυρόβιδες (Β). (Εικ. 16)
4. Απεγκαταστήστε το εξάρτημα στερέωσης καλωδί- ων (C). (Εικ. 17)
5. Λασκάρετε ελαφρά από δύο εξαγωνικά παξιμάδια (D) της μονάδας κοπής σε κάθε πλευρά. (Εικ. 18, 19)

6. Τώρα μπορεί να ευθυγραμμιστεί ολόκληρη η μο- νάδα κοπής με διαμαντοδίσκο κοπής ως προς τη ράγα αναστολέα με τη βοήθεια μιας γωνιάς ή ενός μεγάλου πλακιδίου. (Εικ. 20)

7. Σφίξτε πάλι καλά τα εξαγωνικά παξιμάδια της μο- νάδας κοπής και εγκαταστήστε πάλι όλα τα μέρη του μηχανήματος. Ελέγξτε την παραλληλία και πραγματοποιήστε μια δοκιμαστική κοπή.

Αν η δοκιμαστική κοπή και πάλι δεν είναι ικανοποιητική, εκτελέστε πάλι τα βήματα 1 - 6.

10. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN.

Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.
  • ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με ίδιο χαρακτηρισμό.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Για μονοφασικό μοτέρ εναλλασσόμενου ρεύματος συνιστούμε για μηχανήματα με υψηλό ρεύμα εκκίνησης (από 3000 W), μια ασφάλεια C 16A ή K 16A!

Τύπος σύνδεσης Υ

Αν απαιτείται αντικατάσταση του καλωδίου ρεύματος, τότε αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από τον εκπρόσωπό του, για την αποφυγή έκθεσης σε κινδύνους.

11. Καθαρισμός

Προσοχή!

Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυν- δέετε το φις ρευματοληψίας από την πρίζα!

• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα κινητήρα όσο το δυνα- τόν καθαρά από σκόνη και ακαθαρσίες.
• Σκουπίστε το προϊόν με ένα καθαρό πανί ή φυσήξτε το με πεπιεσμένο αέρα χαμηλής πίεσης.
• Συνιστούμε να καθαρίζετε το προϊόν αμέσως μετά από κάθε χρήση.
• Καθαρίζετε το προϊόν τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί αυτά θα μπορούσαν να προσβάλουν τα πλαστικά μέρη και την επιφάνεια του προϊόντος.

12. Μεταφορά

Πριν από τη μεταφορά πρέπει να αποστραγγιστεί τελείως το ψυκτικό υγρό. Για την ανύψωση του μηχα- νήματος μη χρησιμοποιείτε τα συστήματα ασφαλείας του. Διπλώστε τα πόδια στήριξης και ασφαλίστε την κεφαλή του μηχανήματος με τα ασφαλιστικά μεταφο- ράς.

13. Αποθήκευση

Αποθηκεύετε το προϊόν και τα αξεσουάρ του σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 και 30 °C.

Φυλάσσετε το προϊόν στην αρχική συσκευασία του. Καλύψτε το προϊόν, για προστασία από σκόνη ή υγρα- σία. Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ερ- γαλείο.

14. Συντήρηση

Προσοχή!

Αποσυνδέετε το φις ρευματοληψίας από την πρίζα πριν από όλες τις εργασίες καθαρισμού.

Στο εσωτερικό της συσκευής δεν υπάρχουν άλλα εξαρτήματα που επιδέχονται συντήρηση. Οι οδηγοί της κεφαλής μηχανήματος που εδράζονται σε σφαιρικά ρουλεμάν πρέπτει να απαλλάσσονται τακτικά από ακαθαροίες. Η λεκάνη (4) και η αντλία νερού ψύξης (13) πρέπτει επίσης να καθαρίζονται τακτικά, διαφορετικά δεν εξασφαλίζεται η ψύξη του διαμαντοδίσκου κοπής (2).

Μετά τη χρήση, ξεπλύνετε καλά τη λεκάνη (4) και την αντλία νερού (13) με καθαρό νερό.

Οι εργασίες συντήρησης οι οποίες δεν περιγράφονται ρητά στις παρούσες οδηγίες χρήσης πρέπει να εκτε- λούνται από ειδικευμένο προσωπικό, επειδή μπορεί να προκύψουν επικίνδυνες καταστάσεις για τις οποίες ο χειριστής δεν είναι προετοιμασμένος.

Η αντικατάσταση εξαρτημάτων επιτρέπεται να εκτελεί- ται αποκλειστικά από ειδικευμένο προσωπικό.

Συνδέσεις και επισκευές

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου του μηχανήματος
- Στοιχεία της πινακίδας τύπου του κινητήρα

Σημαντική υπόδειξη για την περίπτωση μιας επισκευής:

Σε περίπτωση επιστροφής της συσκευής για επισκευή, παρακαλούμε να έχετε υπόψη σας ότι, για λόγους ασφαλείας, η συσκευή πρέπει να αποσταλεί στον σταθμό σέρβις αφού αφαιρεθούν πλήρως το λάδι και το καύσιμο.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Δίσκος κοπής, ψήκτρα άνθρακα, οδηγοί τραπεζιού και κεφαλής κοπής

* δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

15. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε απορρίπτετε τις συσκευασίες με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

16. Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το μηχάνημά σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Ο διαμαντοδίσκος κοπής λασκάρει μετά την απενεργοποίηση του κινητήρα	Το παξιμάδι στερέωσης δεν έχει σφιχτεί αρκετά	Σφίξτε το παξιμάδι στερέωσης
Ο κινητήρας δεν ξεκινά	Βλάβη σε ασφάλεια ρεύματος δικτύου	Ελέγξτε την ασφάλεια ρεύματος δικτύου
	Βλάβη καλωδίου επέκτασης Αντικαταστήστε το καλώδιο επέκτασης
	Πρόβλημα συνδέσεων στον κινητήρα ή στον διακόπτη	Αναθέστε τον έλεγχο σε ηλεκτρολόγο
	Βλάβη κινητήρα ή διακόπτη Αναθέστε τον έλεγχο σε ηλεκτρολόγο
Ο κινητήρας δεν παρέχει ισχύ	Ανεπαρκής διατομή καλωδίου επέκτασης	Βλ. Ηλεκτρική σύνδεση, πέφτει η ασφάλεια
	Υπερφόρτωση	Ελέγξτε το εργαλείο

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
