BRUGSANVISNING FS4700 SCHEPPACH

5. Säkerhetsanvisningar

Forklaring til symbolerne på maskinen

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materiale må ikke bearbejdes!
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af apparatet, kan forringe synet
	Pas på - skæringsfare! Ræk ikke hånden ind i roterende dele
	Pas på! Laserstråling! Kig ikke ind i strålen.Laserklasse 2.
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 225
2. Produktbeskrivelse 225
3. Leveringsomfang 225
4. Tilsigtet brug 225
5. Sikkerhedsforskrifter 226
6. Tekniske data....229
7. Udpakning....230
8. Opbygning / Før ibrugtagning....230
9. Ibrugtagning....230
10. El-tilslutning 231
11. Rengøring 232
12. Transport.... 232
13. Opbevaring 232
14. Vedligeholdelse 232
15. Bortskaffelse og genanvendelse 233
16. Afhjælpning af fejl 233
17. Overensstemmelseserklæring 311

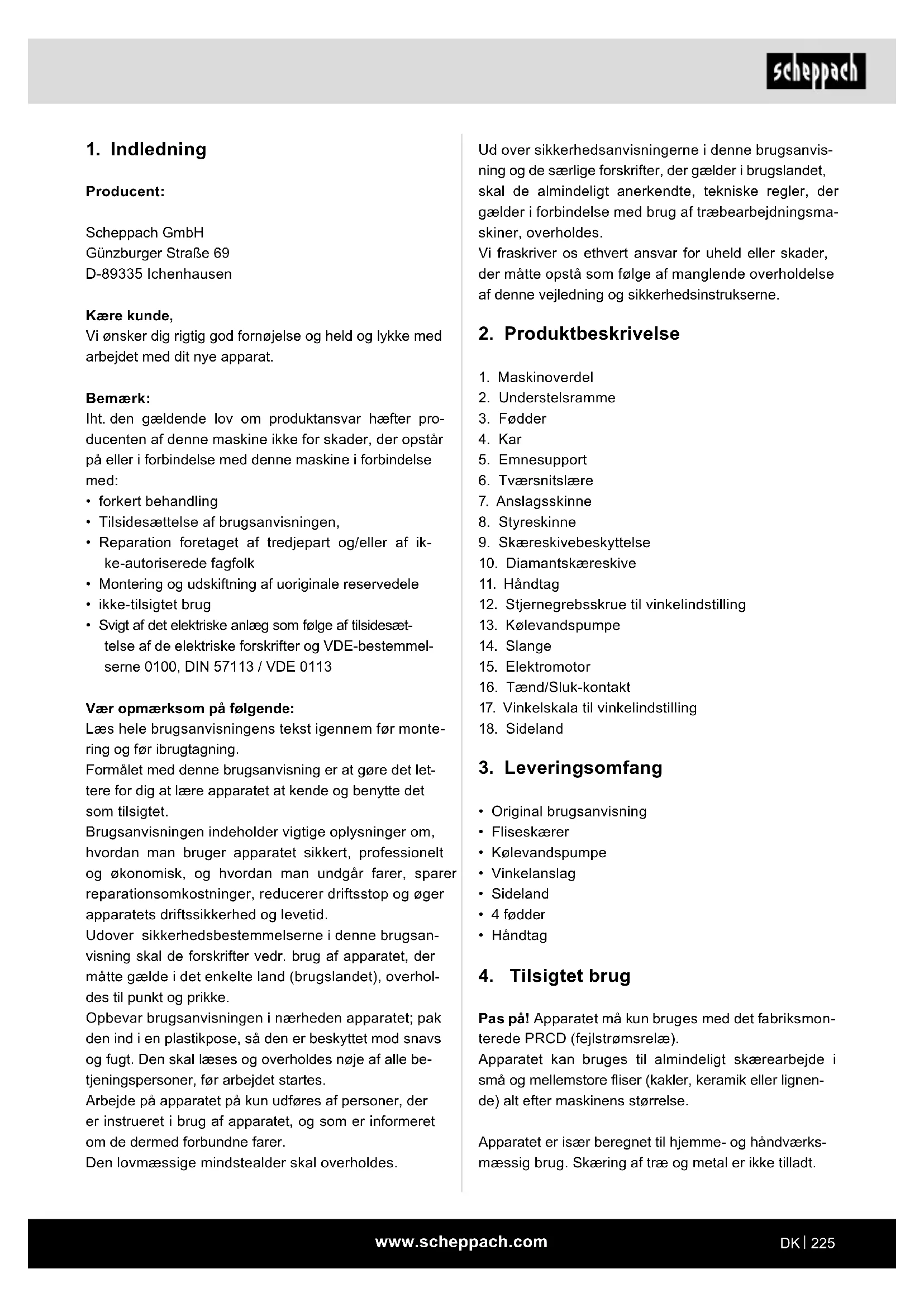

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af brugsanvisningen,
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de elektriske forskrifter og VDE-bestemmel- serne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer.

Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Produktbeskrivelse

1. Maskinoverdel
2. Understelsramme
3. Fødder
4. Kar
5. Emnesupport
6. Tværsnitslære
7. Anslagsskinne
8. Styreskinne
9. Skæreskivebeskyttelse
10. Diamantskæreskive
11. Håndtag
12. Stjernegrebsskrue til vinkelindstilling
13. Kølevandspumpe
14. Slange
15. Elektromotor
16. Tænd/Sluk-kontakt
17. Vinkelskala til vinkelindstilling
18. Sideland

3. Leveringsomfang

• Fliseskærer
  • Kølevandspumpe
  • Vinkelanslag
• Sideland
  • 4 fødder
  • Händtag

• Original brugsanvisning

4. Tilsigtet brug

Pas på! Apparatet må kun bruges med det fabriksmonterede PRCD (fejlstrømsrelæ).

Apparatet kan bruges til almindeligt skærearbejde i små og mellemstore fliser (kakler, keramik eller lignende) alt efter maskinens størrelse.

Apparatet er især beregnet til hjemme- og håndværksmæssig brug. Skæring af træ og metal er ikke tilladt.

Apparatet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren/operatøren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Der må kun bruges skæreskiver, som er egnet til ma- skinen. Det er forbudt at bruge savklinger.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Selv om maskinen bruges korrekt, kan bestemte tilbageværende risikofaktorer ikke helt udelukkes. Følgen-de punkter kan opstå, hvilket skyldes maskinens kon-struktion og opbygning:

• Berøring af diamantskæreskiven i det ikke-tildække-de område.
• Brug af forkert skæreskive. Den i leverancen medfølgende skæreskive er kun godkendt til bearbejdning af fliser.
• Indgreb i den kørende diamantskæreskive.
• Udslyngning af en defekt diamantpåsats på skære-skiven
• Udslyngning af emner og emnedele.
• Høreskader hvis der ikke bruges høreværn.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) eller til batteridrevne elværktøjer (uden lysnetkabel).

Kig ikke ind i strålen Laserklasse 2

Beskyt dig og dine omgivelser mod fare for uheld ved at træffe egnede sikkerhedsforanstaltninger!

• Kig ikke direkte ind i laserstrålen med ubeskyttede øjne.
• Kig aldrig direkte ind i strålen.
• Ret aldrig laserstrålen mod reflekterende overflader og personer eller dyr. Også en laserstråle med ringe ydelse kan føre til øjenskader.
• Vær forsigtig - udføres der procedurer, der afviger fra dem, der er angivet her, kan dette føre til en farlig strålingseksponering.
• Åbn aldrig lasermodulet. Dette kan føre til uventet stråleeksponering.
• Hvis maskinen ikke skal benyttes i en længere periode, bør batterierne fjernes.
• Laseren må ikke erstattes med en laser af en anden type.
• Laseren må kun repareres af laserproducenten eller af en autoriseret repræsentant.

Yderligere sikkerhedsforskrifter

⚠ Pas på!

Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige personskader eller personskader med døden til følge anbefales det personer med medicinske implantater at konsultere læge og producenten af det medicinske implantat, før maskinen benyttes.

Pas på! Fliseskæreren FS4700 må kun benyttes med det fabriksmonterede PRCD 10 mA (fejlstrømsrelæ).

• Brug af personlige værnemidler er obligatorisk, når der arbejdes med maskinen.

• Brug altid beskyttelsesbriller for at undgå øjenskader.

• Hvis dit här har en vis længde, skal du sørge for at bruge hårnet eller passende arbejdshue.

• Brug tætsiddende arbejdstøj. Det roterende værktøj kan indfange ærmer eller lignende.
• Spåner eller støv må aldrig fjernes med bare hænder.
• Mens maskinen er slukket, fjerner man mest effektivt spåner eller støv med en håndbørste eller pensel.
• Kontrollér inden hver arbejdsstart, at beskyttelsesudstyret fungerer korrekt.
• Undlad at overbelaste maskinen; den fungerer bedre og mere sikkert i det angivne effektområde.
• Brug det rigtige værktøj, og sørg for, at værktøjet (skæreskiven) ikke er stumpt eller beskadiget på nogen måde.
• Kabler skal altid føres væk på maskinens bagside. Beskyt de pågældende kabler mod kraftig varme, olie og skarpe kanter.
• Træk netstikket ud i forbindelse med reparations- og vedligeholdelsesarbejde, og når maskinen ikke benyttes.
• Arbejde på elektrisk udstyr må kun udføres af elektrikere. Der må kun anvendes originale dele.
• Rene arbejdspladser gør arbejdet lettere.
• Vær opmærksom på, hvad du laver. Udfør arbejdet med fornuft.
• Sørg for, at underbygningen kan bære maskinens vægt og er tilstrækkeligt stabil. Det skal sikres, at der ikke kan opstå svingninger under arbejdet.
• Til beskyttelse mod korrosion er alle blanke dele på maskinen blevet kraftigt indfedtet på fabrikken. Inden maskinen tages i brug, skal den rengøres med et egnet miljøvenligt rengøringsmiddel.
• På maskinen må der ikke forarbejdes materialer, der er sundhedsfarlige eller støvfrembringende, såsom træ, teflon osv.
• Brug ikke maskinen i nærheden af brændbare væsker eller gasser.
• Maskinen må kun anvendes i egnede rum og må ikke udsættes for fugtige eller våde miljøer.
• Sørg altid for tilstrækkelig belysning under arbejdet.
• Brug ikke netledningen til at trække stikket ud af stikkontakten.
• Brug altid skarpe og rene værktøjer.
• Sluk straks maskinen, hvis der opstår farlige situationer eller tekniske driftsforstyrrelser, og træk netstikket ud.
• I tilfælde af skader må maskinen ikke bruges længere, og netstikket skal trækkes ud.

• Der må kun bruges indsatsværktøjer og tilbehør, som er godkendt af producenten. Brug af ikke-godkendte dele udgør en betydelig fare for personskader.

• Hold altid arbejdsområdet rent og ryddeligt. Smuds og uorden i arbejdsområdet kan forårsage ulykker.

• Brug altid beskyttelsesbriller under arbejdet med ma- skinen. Der skal også benyttes ansigts- eller støvma- ske, när der arbejdes med kraftig støvudvikling.
• Patronnøgler og andet værktøj skal altid fjernes, inden maskinen tændes.
• Stil maskinen på et plant, skridsikkert gulv. Maskinen må ikke vakle.
• Kontrollér, at spændingen på typeskiltet svarer til den aktuelle spænding. Først derefter må stikket tilsluttes strømnettet.
  • Bær beskyttelsesbriller.
• Brug høreværn.
  • Brug beskyttelseshandsker.
• Revnede diamantskæreskiver må ikke længere anvendes og skal udskiftes.
  • Pas på! Skæreskiven fortsætter med at køre!
• Undlad at bremse diamantskæreskiven med tryk fra siden.
  • Pas på! Diamantskæreskiven skal altid køles med vand.
• Træk altid netstikket ud, før der skiftes skæreskive.
  • Brug kun egnede diamantskæreskiver.
• Maskinen må aldrig efterlades uden opsyn i rum, hvor der er børn
• Inden man kontrollerer det elektriske motorrumssystem, skal man huske at trække netstikket ud.
• Skæreskivens omløbsretning: Kontrollér retningspi- len på skæreskiven; pilens retning skal svare til mo- torakslens omløbsretning.
• Hold hænder, fingre og arme på afstand af den roterende skæreskive. Hold altid tilstrækkelig afstand til diamantskæreskiven.
• Brug kun diamantskæreskiver, der er anbefalet af producenten, og som er i overensstemmelse med EN 13236. Det er forbudt at bruge savklinger.
• Brug kun skæreskiver, hvis omdrejningstal svarer til min. 3000 min ^-1 .
• Skæring af metal og træ er ikke tilladt.
• Køling af skæreskiven: Kontrollér, at skæreskiven køles med vand under hele skæreprocessen.
• Fyld altid karret med vand inden arbeidsstart.

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

- Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Før der gennemføres indstillings- eller vedligeholdelsesarbejde, skal man slippe starttasten og trække lysnetstikket ud.
• Desuden kan der forefindes ikke-åbenbare tilbage-værende risici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå tilfældig idriftsættelse af maskinen: Når stikket sættes i stikkontakten, må driftsknappen ikke trykkes ind. Brug det værktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal vdeevne.
• Hold hænderne væk fra arbejdsområdet, når maskinen er i drift.

6. Tekniske data

FS4700 FS3600

Motoreffekt 1200 W 900 W
Driftsfunktion S2 20 min*
Motorhastighed 3000 min		-1
Vekselstrømsmotor 230 V~50 Hz
Isoleringsklasse F
Beskyttelsesgrad	IP54
Snitlængde	1200 mm	920 mm
Snithøjde 90°	40 mm	36 mm
Snithøjde 45°	34 mm	29 mm
Skærebord	180 x 230 mm
Dimensioner	400 x 1377 mm	400 x 1290 mm
Arbejdshøjde	780 mm
Diamantskæreskive	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Vægt	57 kg	51,5 kg

Forbehold for tekniske ændringer!

* Driftsvarigheden S2 20 min (korttidsdrift) betyder, at motoren med den nominelle effekt (1200 W) kun må belastes varigt i den periode (20 min), der er angivet på typeskiltet. Ellers kan den blive overophedet. I løbet af pausen køles motoren ned til udgangstemperaturen.

Støj og vibration

⚠ Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du benytte egnet høreværn.

Støjværdier

Lydeffektniveau L_WA 116 dB

Lydtryksniveau L_pA : 95 dB

Usikkerhed K_wa/pA 3 db

7. Udpakning

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos din forhandler.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

ADVARSEL!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

8. Opbygning / Før ibrugtagning

⚠ PAS PÂ!

Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!

Fig. 3 - 5

Af emballagetekniske grunde er maskinen ikke monteret helt.

1. Tag maskinen ud af indpakningen, og læg den forsigtigt på siden på gulvet.
2. Løsn stjernegrebsskruen (A) en smule, og klap fødderne ned. Spænd stjernegrebsskruen fast igen (fig. 3)
3. Stil maskinen på fødderne.

4. Monter håndtaget med 2 sekskantskruer (B) på motorhuset (fig. 4).

5. Fastgør kølevandspumpen (13) i karret (4) i den hertil indrettede position

6. Fyld karret, til vandpumpen er fuldstændigt dækket med vand. Kontrollér, at afløbet er forsvarligt lukket.

9. Ibrugtagning

⚠ PAS PÂ!

Sørg for, at produktet er monteret fuldstændigt, før det tages i brug!

Tænd/Sluk-kontakt (fig. 4)

Tryk på "l" på Tænd/Sluk-kontakten (16) for at tænde maskinen. Før skæreprocessen påbegyndes, skal man vente, indtil skæreskiven har nået den maksimale hastighed, og kølevandspumpen (13) har pumpet vandet til skæreskiven. Tryk på "0" på Tænd/Sluk-kontakten (16) for at slukke maskinen. (fig. 4).

Pas på! Skæreskiven skal altid køles med vand.

Pas på! Skæreskiven fortsætter med at køre.

Undlad at bremse skæreskiven med tryk fra siden.

• Under normal brug kan motorhuset blive meget varmt.
- Tving ikke maskinen eller tilbehør til at udføre arbejde, som kræver en større industrimaskine. Den arbejder bedre med den ydeevne, den er designet til.
- Alle maskinindstillinger skal foretages, mens maskinen er slukket.
- Maskinen må aldrig efterlades uden opsyn, så længe den kører.
- Når man slukker maskinen, må man først forlade den, när den er helt standset.
- Sluk altid maskinen, inden stikket trækkes ud af netstikket.
- Træk altid netstikket ud. Stikket må aldrig trækkes ud af stikkontakten ved at trække i kablet.
- Brug ikke skæreskiver, som ikke stemmer overens med de specifikke størrelser.
- Undlad at bære maskinen i kablet.
- Udskift straks beskadigede eller revnede skæreskiver. Arbejd ikke med maskinen, hvis du ikke er sikker på, om en arbejdsbetingelse er sikker eller usikker.

90°-snit (fig. 6 - 7)

1. Løsn stjerneskruen (C).
2. Stil tværsnitslæren (6) på 90°, og spænd stjerneskruen (C) fast igen.

3. Fastspænd vingeskruen (D) for at fastgøre tvær-snitslæren (6). (fig. 6)

4. Skub maskinoverdelen (1) tilbage med håndtaget (11).

5. Læg anslagsskinnen (7) an mod tværsnitslæren.
6. Tryk maskinoverdelen (1) til den ønskede snitdybde med håndtaget (11), og fastgør maskinoverdelen igen.
7. Tænd for fliseskæreren. Pas på! Vent, til kølevandet har nået skæreskiven (10).
8. Tryk langsomt og jævnt maskinoverdelen (1) fremad gennem flisen med håndtaget (11).
9. Sluk fliseskæreren igen, när snittet er færdigt.

45°-diagonalsnit (fig. 8)

1. Indstil vinkelanslaget (6) til 45°
2. Udfør snittet som forklaret ovenstående.

45°-længdesnit (fig. 9)

1. Løsn stjernegrebsskruen (E) på begge sider
2. Buk styreskinnen (8) mod venstre til 45° på vinkelskalaen (17).
3. Spænd stjernegrebsskruen (E) fast igen.
4. Udfør snittet som beskrevet.

Skift af diamantskæreskive (fig. 10 - 12)

Pas på! Træk stikket ud af stikkontakten

1. Løsn skruen (F), og tag skæreskivebeskyttelsen (9) af. (fig. 10)
2. Påsæt unbrakoskruen (19) på motorakslen, og hold den dér.
3. Med skruenøglen (20) løsner man flangemøtrikken i skæreskivens (10) løberetning. (venstregevind)
4. Tag yderflangen (21) og skæreskiven (10) af.
5. Rengør holdeflangen inden montering af den nye skæreskive.
6. Indsæt og fastspænd den nye skæreskive i omvendt rækkefølge.
7. Pas på! Bemærk skæreskivens løberetning!
8. Monter skæreskivebeskyttelsen (9) igen.

Indstilling af diamantskæreskiven parallelitet (fig. 13 - 15)

Hvis snittet ikke er lige, eller flisen ikke knækker langs snitlinjen, skal man justere diamantskæreskiven parallelitet.

1. Først skal anslagsskinnen indstilles vinkelret på styreskinnen. Dette gøres ved at løsne de to unbrakoskruer (A) på anslagsskinnen og indjustere dem vinkelret med en stor ret vinkel eller en stor flise.

2. Hertil skal diamantskæreskiven løbe langs hele længden af vinkel- eller flisekanten. Spænd derefter de to unbrakoskruer (A) fast igen ved hjælp af anslagsskinnen.

3. Afmonter længdeindikatoren ved at fjerne begge stjerneskruer (B). (fig. 16)
4. Afmonter kabelfastholdningen (C). (fig. 17)
5. Løsn saveenhedens to sekskantmøtrikker (D) på hver side en smule. (fig. 18, 19)
6. Nu kan hele saveenheden med diamantskære-skiven indjusteres i forhold til anslagsskinnen ved hjælp af en ret vinkel eller en stor flise. (fig. 20)
7. Spænd savenhedens sekskantmøtrikker fast igen, og monter alle maskindele igen. Kontrollér paralleliteten, og udfør et prøvesnit.

Hvis prøvesnittet stadig ikke er tilfredsstillende, gentages pkt. 1 - 6.

10. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen köres over.
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Til enkeltfasede vekselstrømsmotorer anbefaler vi en sikring af typen C 16A eller K 16A til maskiner med høj startstrøm (fra 3000 watt)!

Tilslutningstype Y

Hvis det bliver nødvendigt at udskifte nettislutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.

11. Rengøring

Pas på!

Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

• Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs.
• Tør produktet af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• Rengør produktet med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke ren-gørings- eller opløsningsmidler; disse kan angribe produktets plastdele og overflade.

12. Transport

Inden maskinen transporteres, skal alt kølemiddel af- tappes. Undlad at løfte maskinen i sikkerhedsudstyret. Klap fødderne ind, og sikr maskinoverdelen ved hjælp af transportsikringer.

13. Opbevaring

Opbevar produktet og dets tilbehør et mørkt, tørt og frostfrit sted, der skal være utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med værktøjet.

14. Vedligeholdelse

Pas på!

Træk netstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde.

I produktets indre findes der ingen yderligere dele, der skal vedligeholdes. Den kuglelejrede maskinoverdelsføring skal rengøres for tilsmudsning med jævne mellemrum. Karret (4) og kølevandspumpen (13) skal ligeledes rengøres med jævne mellemrum, da kølingen af diamantskæreskiven (2) ellers ikke kan garanteres.

Skyl karret (4) og vandpumpen (13) med rent vand efter brug.

Vedligeholdelsesarbejde, der ikke udtrykkeligt er beskrevet i denne brugsanvisning, skal udføres af specialiseret personale, da der kan opstå farlige situationer, som operatøren ikke er forberedt på.

Udskiftning af reservedele må kun udføres af specialiseret personale.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Vigtig henvisning ifm. reparation:

Ved returnering af maskinen til reparation vær venligst opmærksom på, at apparatet af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Skæreskive, kulbørste, bord- og skærehovedføringer

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)
• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos dis- ses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren.

For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

16. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis maskinen ikke fungerer korrekt. Hvis du ikke kan lokalisere og afhjælpe problemet, skal du kontakte dit serviceværksted.

Fejl Mulig årsag Afhjælpning
Diamantskæreskiven løsner sig, når motoren slukkes.	Fastgørelsesmøtrik spændt for let	Spænd fastgørelsesmøtrik til
Motoren starter ikke	Svigt af netsikring	Kontrollér netsikring
	Forlængerledning defekt	Udskiftning af forlængerledning
	Tilslutninger på motor eller kontakter ikke i orden	få den kontrolleret af en elektriker
	Motor eller kontakt defekt	få den kontrolleret af en elektriker
Motor leverer ingen effekt	Forlængerledningens tværsnit utilstrækkeligt	se elektrisk tilslutning, sikringen udløser
	Overbelastning	Kontrollér værktøj

Påbudt minstealder må overholdes.

- Ikke se direkte inn i strålegangen.

Før idriftsetting må apparatet monteres komplett!

Fig. 3 - 5

Av forpakningstekniske årsaker er maskinen ikke komplett montert.

Før idriftsetting må produktet monteres komplett!

Hvis du ikke er sikker på om et arbeidsforhold er trygt eller utrygt, må du ikke arbeide med maskinen.

90° snitt (fig. 6 - 7)

Hvis snittet ikke går rett eller flisen knekker langs skjærelinjen, må du stille inn parallelliteten til diamant-kappeskiven.

1. Til å begynne med må anslagsskinnen stilles inn rettvinklet til føringsskinnen. Dertil løsner du begge unbrakoskruene (A) til anslagsskinnen og retter dem ut med en stor rett vinkel eller en stor flise rettvinklet.
2. Hertil må diamantkappeskiven gå på hele lengden langs kanten til vinkelen eller flisen. Deretter må du igjen trekke til begge unbrakoskruene (A) til anslagsskinnen.
3. Demonter lengdeindikatoren, ved å fjerne begge kryssporskruene (B). (fig. 16)
4. Demonter kabelfeste (C). (fig. 17)
5. Løsne to sekskantmuttere (D) litt på hver side av sageenheten. (Fig. 18, 19)
6. Nå kan du justere hele sageenheten med diamant-kappeskive ved hjelp av en rett vinkel eller en stor flise mot anslagsskinnen. (fig. 20)
7. Trekk igjen fast sekskantmutterne til sageenheten og monter igjen alle maskindeler. Kontroller parallelliteten og gjennomfør et prøvesnitt.

Dersom prøvesnittet ennå ikke er tilfredsstillende, utfør punkt 1 - 6 på nytt.

10. Elektrisk tilkobling

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med lik merking.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
