GEBRUIKSAANWIJZING FS4700 SCHEPPACH

Verklaring van de symbolen op het apparaat

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	WAARSCHUWING - Ter vermindering van het risico op letsel, moet de gebruikshandleiding worden gelezen
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn.
	Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
	Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen.
	Let op gevaar voor snijletsel! Grijp niet in draaiende delen
	Let op! Laserstraling! Niet in de laserstraal kijken. Laserklasse 2.
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave: Pagina:

1. Inleiding....60

2. Beschrijving van het apparaat....60

3. Inhoud van de levering 60

4. Beoogd gebruik....60

5. Veiligheidsvoorschriften 61

6. Technische gegevens 65

7. Uitpakken 65

8. Montage / Voor ingebruikname 65

9. In gebruik nemen 66

10. Elektrische aansluiting....67

11. Reiniging....67

12. Transport....68

13. Opslag....68

14. Onderhoud....68

15. Afvalverwerking en hergebruik....68

16. Verhelpen van storingen....69

17. Conformiteitsverklaring....310

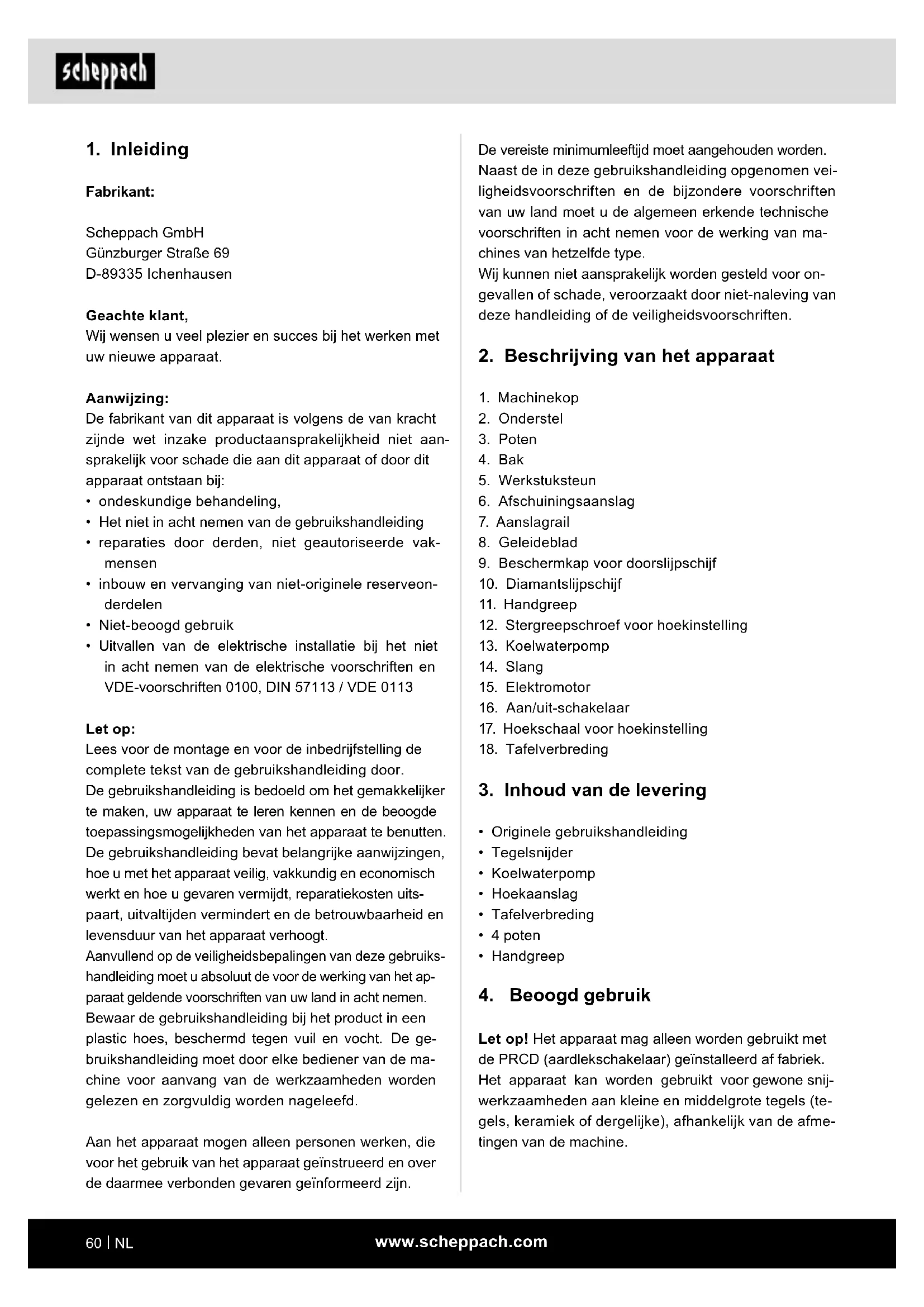

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• Het niet in acht nemen van de gebruikshandleiding
• reparaties door derden, niet geautoriseerde vakmensen
• inbouw en vervanging van niet-originele reserveonderdelen
• Niet-beoogd gebruik
• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uits-paart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.

De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Beschrijving van het apparaat

1. Machinekop
2. Onderstel
3. Poten
4. Bak
5. Werkstuksteun
6. Afschuiningsaanslag
7. Aanslagrail
8. Geleideblad
9. Beschermkap voor doorslijpschijf
10. Diamantslijpschijf
11. Handgreep
12. Stergreepschroef voor hoekinstelling
13. Koelwaterpomp
14. Slang
15. Elektromotor
16. Aan/uit-schakelaar
17. Hoekschaal voor hoekinstelling
18. Tafelverbreding

3. Inhoud van de levering

• Originele gebruikshandleiding
- Tegelsnijder
- Koelwaterpomp
- Hoekaanslag
• Tafelverbreding
• 4 poten
- Handgreep

4. Beoogd gebruik

Let op! Het apparaat mag alleen worden gebruikt met de PRCD (aardlekschakelaar) geïnstalleerd af fabriek.

Het apparaat kan worden gebruikt voor gewone snijwerkzaamheden aan kleine en middelgrote tegels (tegels, keramiek of dergelijke), afhankelijk van de afmetingen van de machine.

Het apparaat is speciaal ontworpen voor gebruik thuis en in de ambachtelijke sector. Het zagen van hout en metaal is niet toegestaan.

Het apparaat mag uitsluitend voor het beoogde doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/operator en niet de fabrikant is aansprakelijk voor de hieruit voortvloeiende schade of enige vorm van letsel.

Er mogen uitsluitend voor de machine geschikte doorslijpschijven worden gebruikt. Het gebruik van zaagbladen is verboden.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nageleefd. Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen.

De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade.

Ondanks beoogd gebruik kunnen bepaalde restrisico-factoren niet volledig worden vermeden. Op grond van de constructie en montage van de machine kan het volgende optreden:

• Aanraking van de diamantslijpschijf in de niet-afge- dekte zone.
• Gebruik van een verkeerde doorslijpschijf. De bij de levering inbegrepen doorslijpschijf is uitsluitend goedgekeurd voor de verwerking van tegels.
• Inschakelen van de draaiende diamantslijpschijf.
• Wegslingeren van een defecte diamantaanzet van de doorslijpschijf
• Wegslingeren van werkstukken en delen van werkstukken.
• Gehoorschade wanneer de vereiste gehoorbescherming niet wordt gedragen.

De machine mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen. Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

⚠ WAARSCHUWING! Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij deze elektrische machine zijn mee-geleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip „Elektrisch gereedschap“ is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2. Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten.

Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

1. Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.

c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroom- voorziening en/of de accu aansluit, het gereedschap oppakt of draagt.

Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.

h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

1. Gebruik en behandeling van het elektrisch gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.

d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als deze door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.

g) Gebruik elektrische apparaten, accessoires en inzetstukken, enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot ge-vaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5. Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd..

Bescherm uzelf en uw omgeving door het nemen van de juiste voorzorgsmaatregelen ten behoeve van ongevallenpreventie!

• Niet direct in de laserstraal kijken zonder oogbescherming.
• Nooit direct in de straalbundel kijken.

• Richt de laserstraal nooit op reflecterende oppervlakken en personen of dieren. Ook een laserstraal met een laag vermogen kan oogletsel veroorzaken.

• Let op! Als andere dan de hier aangegeven handelswijzen worden toegepast, kan dit tot een gevaarlijke stralingsexplosie leiden.

• Lasermodule nooit openen. Dit kan tot onverwachte blootstelling aan straling leiden.
• Als de machine gedurende langere tijd niet wordt gebruikt, moeten de accu's worden verwijderd.
• De laser mag niet door laser van een ander type worden vervangen.
• Reparaties aan de laser mogen uitsluitend door de fabrikant van de laser of een bevoegde dealer worden uitgevoerd.

Aanvullende veiligheidsvoorschriften

⚠ LET OP!

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Let op! De tegelsnijder FS4700 mag alleen worden gebruikt met de PRCD 10 mA (aardlekschakelaar) ge-installeerd af fabriek.

• Het dragen van persoonlijke beschermingsmiddelen is essentieel voor alle werkzaamheden met de machine.
• Draag altijd een veiligheidsbril om oogletsel te voorkomen.
• Draag absoluut een haarnetje of een geschikte werkmuts als uw haar lang is.
• Draag nauwsluitende werkkleding. Het roterende gereedschap kan mouwen of dergelijke vastgrijpen.
• Verwijder spaanders of stof nooit met uw blote hand.
• Wanneer de machine is uitgeschakeld, kunt u het beste spaanders of stof verwijderen met een handveger of kwast.
• Controleer vóór het begin van de werkzaamheden de goede werking van de veiligheidsvoorzieningen.
  • Overbelast de machine niet, u zult beter en veiliger werken in het opgegeven vermogensbereik.
• Gebruik het juiste gereedschap en zorg ervoor dat het gereedschap (doorslijpschijf) niet bot of op enigerlei wijze beschadigd is.
• Kabels moeten altijd aan de achterkant van de machine worden gelegd. Bescherm de kabels tegen hitte, olie en scherpe kanten.

- Trek de stekker uit het stopcontact bij reparaties en onderhoudswerkzaamheden en wanneer de machine niet in gebruik is.

- Werkzaamheden aan elektrische apparatuur mogen alleen worden uitgevoerd door een gekwalificeerde elektricien. Er mogen alleen originele onderdelen worden gebruikt.

- Schone werkplekken maken het makkelijker om te werken.

- Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden.

- Zorg ervoor dat de onderconstructie het gewicht van de machine kan dragen en voldoende stabiel is. Het moet worden gewaarborgd dat er tijdens de werkzaamheden geen trillingen kunnen optreden.

- Ter bescherming tegen corrosie worden alle blanke delen van de machine af fabriek goed gesmeerd. Reinig de machine voor ingebruikname met een geschikt milieuvriendelijk reinigingsmiddel.

- De machine mag niet worden gebruikt voor het verwerken van materialen die gevaarlijk zijn voor de gezondheid of waarbij stof vrijkomt, bijv. hout, teflon, enz.

- Gebruik de machine niet in de buurt van ontvlamba-re vloeistoffen of gassen.

- Gebruik de machine alleen in geschikte ruimten en stel de machine niet bloot aan vocht of vochtigheid.

- Zorg altijd voor goede verlichting tijdens het werken.

- Gebruik het netsnoer niet om de stekker uit het stopcontact te trekken.

- Gebruik altijd scherp en schoon gereedschap.

- In geval van gevaarlijke situaties of technische storingen, de machine onmiddellijk uitschakelen en de stekker uit het stopcontact trekken.

- Bij beschadigingen niet verder met de machine werken en de netstekker loskoppelen.

- Gebruik alleen inzetstukken en accessoires die door de fabrikant zijn goedgekeurd. Het gebruik van niet-goedgekeurde onderdelen houdt een aanzienlijk gevaar voor letsel in.

- Houd de werkomgeving altijd schoon en opgeruimd. Vuil en wanorde op de werkomgeving kunnen ongelukken veroorzaken.

- Draag altijd een veiligheidsbril wanneer u met de machine werkt. Bij werkzaamheden met een sterke stofontwikkeling moet bovendien een gezichtsresp. een stofmasker worden gebruikt.

- Boorkopsleutel en ander gereedschap moeten worden verwijderd voordat de machine wordt ingeschakeld.

- Plaats de machine op een vlakke, slipbestendige vloer. De machine mag niet wiebelen.

- Controleer of de spanning op het gegevensplaatje overeenkomt met de bestaande spanning. Sluit vervolgens de stekker aan op het stroomnet.

- Zet een veiligheidsbril op.

• Draag gehoorbescherming.

• Veiligheidshandschoenen dragen.

- Gebarsten diamantslijpschijven mogen niet worden gebruikt en moeten worden vervangen.

- Let op! De doorslijpschijf loopt na!

- Rem de diamantslijpschijf niet af door zijdelingse druk uit te oefenen.

- Let op! Diamantslijpschijven moeten altijd met water worden gekoeld.

- Trek de netstekker uit het stopcontact voordat u de doorslijpschijf verwisselt.

- Gebruik alleen geschikte diamantslijpschijven.

- Laat de machine nooit onbeheerd achter in ruimtes waar ook kinderen zijn.

- Trek de stekker uit het stopcontact voordat u het elektrische systeem van de motor controleert.

- Draairichting van de doorslijpschijf: Controleer de richtingspijl op de doorslijpschijf, de richting van de pijl moet overeenkomen met de draairichting van de motoras.

- Houd handen, vingers en armen uit de buurt van de draaiende doorslijpschijf. Houd altijd voldoende afstand tot de diamantslijpschijf.

- Gebruik alleen de door de fabrikant aanbevolen diamantslijpschijven, die voldoen aan EN 13236. Het gebruik van zaagbladen is verboden.

- Gebruik alleen slijpschijven waarbij het toerental overeenkomt met min. 3000 min ^-1 .

- Het zagen van metaal en hout is niet toegestaan.

- Koeling van de doorslijpschijf: Zorg ervoor dat de doorslijpschijf tijdens het volledige snijproces met water wordt gekoeld.

- Vul de kuip altijd met water voordat u gaat werken.

Restrisico's

De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

- Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.

- Voordat u instel- of onderhoudswerkzaamheden uitvoert, laat u de startknop los en trekt u de stekker uit het stopcontact.

- Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.

• Restrisico's kunnen worden geminimaliseerd als de veiligheidsvoorschriften en het gebruik conform de voorschriften alsook de gebruikshandleiding in acht worden genomen.
• Voorkom dat u de machine onbedoeld inschakelt: Bij het insteken van de stekker in het stopcontact, mag de startknop niet worden ingedrukt. Gebruik gereedschap dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw machine.
• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.

	FS4700 FS3600
Motorvermogen	1200 W	900 W
Bedrijfsmodus	S2 20 min*
Motortoerental	3000 min ^-1
Wisselstroommotor	230 V~, 50 Hz
Isolatiestofklasse	F
Beschermingsgraad	IP54
Lengte van de snede	1200 mm	920 mm
Snijhoogte 90°	40 mm	36 mm
Snijhoogte 45°	34 mm	29 mm
Snijtafel	180 x 230 mm
Afmetingen	400 x 1377 mm	400 x 1290 mm
Werkhoogte	780 mm
Diamantslijpschijf	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Gewicht	57 kg	51,5 kg

Technische wijzigingen voorbehouden!

* De inschakelduur S2 20 min (kortstondig bedrijf) geeft aan dat de motor met het nominale vermogen (1200 W) slechts gedurende de op het gegevensplaatje aangegeven tijd (20 min) permanent mag worden belast. Anders zal deze ontoelaatbaar warm worden. Tijdens de pauze koelt de motor weer af tot uitgangstemperatuur.

Geluid & trillingen

⚠ Waarschuwing! Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Draag geschikte gehoorbescherming indien de geluidsproductie van de machine groter is dan 85 dB.

Geluidswaarden

Geluidsvermogensniveau L_WA 116 dB

Geluidsdrukniveau L_PA : 95 dB

Onzekerheid K_WA/pA 3 db

7. Uitpakken

• Open de verpakking en verwijder het product voorzichtig.
• Verwijder het verpakkingsmateriaal evenals de verpak- kings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

⚠ WAARSCHUWING!

Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage / Voor ingebruikname

LET OP!

Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

Afb. 3 - 5

Om verpakkingstechnische redenen is uw machine niet volledig gemonteerd.

1. Neem de machine uit de verpakking en leg deze voorzichtig op de grond.
2. Draai de sterschroef (A) iets los en klap de standaards omlaag. Draai aansluitend de sterschroef weer vast. (afb. 3)
3. Zet de machine op de standaards.
4. Monteer de handgreep met 2 zeskantbouten (B) op de motorbehuizing (afb. 4).
5. Bevestig de koelwaterpomp (13) in de bak (4) op de desbetreffende positie
6. Vul de waterbak tot de waterpomp volledig met water is bedekt. Let op dat de afvoer goed is afgedicht.

9. In gebruik nemen

⚠ LET OP!

Het product voor de ingebruikname absoluut volledig monteren!

Aan-/uitschakelaar (afb. 4)

Voor het inschakelen op „I“ van de aan-/uitschakelaar (16). Alvorens met het snijden te beginnen, moet worden gewacht tot de doorslijpschijf het maximum toerental heeft bereikt en de koelwaterpomp (13) het water aan de doorslijpschijf heeft geleverd. Voor het uitschakelen drukt u op „0“ van de schakelaar (16). (afb. 4).

Let op: De doorslijpschijf moet altijd met water worden gekoeld.

Let op: De doorslijpschijf loopt na.

Rem de doorslijpschijf niet af door zijdelingse druk uit te oefenen.

• Bij normaal gebruik kan de motorbehuizing heet worden.
• Forceer de machine of een accessoire niet om het werk te doen van een grotere industriële machine. De machine presteert beter met het vermogen waarvoor deze is ontworpen.
• Breng alle machine-instellingen aan bij een uitgeschakelde machine.
• Laat de machine nooit zonder toezicht, zolang deze loopt.
• Bij het uitschakelen verlaat u de machine pas, nadat deze volledig stilstaat.
• Schakel de machine altijd uit, voordat u de netstekker loskoppelt.
• Koppel altijd de netstekker los. Trek de stekker nooit aan de kabel uit het stopcontact.

• Gebruik geen doorslijpschijf die niet overeenkomt met de opgegeven maten.

• Draag de machine nooit aan de kabel.

• Vervang beschadigde of gebarsten slijpschijven onmiddellijk.

Wanneer u er niet zeker van bent, of de werkomstandigheden veilig of onveilig zijn, dient u de machine niet te gebruiken.

90°-snedes (afb. 6 - 7)

1. Sterschroef (C) losmaken.
2. Afkortgeleider (6) op 90° zetten en sterschroef (C) weer vastzetten.
3. Vleugelbout (D) aandraaien om de afkortgeleider (6) vast te zetten. (Afb. 6)
4. Machinekop (1) op de handgreep (11) naar achteren schuiven.
5. Tegel op de aanslagrails (7) tegen de afkortgeleider plaatsen.
6. Druk de machinekop (1) over de handgreep (11) op de gewenste zaagdiepte en bevestig de machinekop weer.
7. Tegelsnijmachine inschakelen. Let op: Wacht tot het koelwater de scheidingsschijf (10) heeft bereikt.
8. Machinekop (1) langzaam en gelijkmatig op de handgreep (11) naar voren trekken door de tegel.
9. Als de zaagsnede is beëindigd, moet de tegelsnij-machine weer worden uitgeschakeld.

45° diagonale snede (afb. 8)

1. Hoekaanslag (6) op 45° instellen
2. Zaagsnede zoals hierboven beschreven uitvoeren.

45° Langszaagsnede (afb. 9)

1. Sterschroef (E) aan beide zijden losdraaien
2. Geleiderails (8) naar links op 45° van de hoekschaal (17) plaatsen.
3. Sterschroef (E) weer vastdraaien.
4. Maak de snede zoals beschreven.

Diamantslijpschijf verwisselen (afb. 10 - 12) Let op! Netstekker loskoppelen

1. Schroef (F) losmaken en de afdekking van de slijpschijf (9) verwijderen. (afb. 10)
2. Inbussleutel (19) op de motoras plaatsen en vasthouden.
3. Met de schroefsleutel (20) de flensmoer in de looprichting van de scheidingsschijf (10) losma- ken. (linkse schroefdraad)
4. Buitenflens (21) en scheidingsschijf (10) verwijderen.

5. Opnameflens voor montage van de nieuwe scheidingsschijf zorgvuldig reinigen.

6. Plaats de nieuwe doorslijpschijf in omgekeerde volgorde terug en zet hem vast.

7. Let op: Looprichting van de scheidingsschijf in acht nemen!

8. Scheidingsschijfbescherming (9) weer terugplaatsen.

Instelling van de parallelliteit van de diamantslijpschijf (afb. 13 - 15)

Als de zaagsnede niet recht verloopt of de tegel langs de zaagsnede breekt, moet de parallelliteit van het diamantzaagblad worden ingesteld.

1. Bij aanvang moet de aanslagrail haaks op de geleidingsrail worden ingesteld. Hiertoe draait u beide inbusbouten (A) van de aanslagrail los en lijnt u deze met een grote haakse hoek of een grote tegel haaks uit.

2. Hiertoe moet het diamantzaagblad over de volledige lengte langs de kant van de hoek of de tegel lopen. Vervolgens haalt u beide inbusbouten (A) van de aanslagrail weer aan.

3. Demonteer de lengte-indicator door beide kruiskopschroeven (B) te verwijderen. (Afb. 16)

4. Demonteer de kabelbevestiging (C). (Afb. 17)

5. Draai aan elke zijde telkens twee zeskantmoeren (D) van de zaageenheid iets los. (Afb. 18, 19)

6. Nu kan de volledige zaageenheid met diamantslijpschijf met behulp van een haakse hoek of een grote tegel ten opzichte van de aanslagrail worden uitgelijnd. (Afb. 20)

7. Haal de zeskantmoeren van de zaageenheid weer goed aan en monteer alle machineonderdelen. Controleer de parallelliteit en voer een testsnede uit.

Als de testsnede nog niet naar tevredenheid is, voert u punt 1 - 6 nogmaals uit.

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE-en DIN-voorschriften.

De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

- Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken omdat over het netsnoer is gereden.
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 A of K-curve 16 A te gebruiken bij machines met een hoge aanloopstroom (vanaf 3000 W)!

Aansluittype Y

Als het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

11. Reiniging

Let op!

Trek altijd de stekker uit het stopcontact voordat u instellings-, instandhoudings- of reparatiewerkzaamheden uitvoert!

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn.
• Wrijf het product met een schone doek af en blaas deze met perslucht bij lage druk uit.
• Wij adviseren u het product direct na elk gebruik te reinigen.
• Maak het product regelmatig schoon met een vochtige doek en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen en het oppervlak van het product aantasten.

12. Transport

Vóór transport moet de koelvloeistof volledig worden afgetapt. Gebruik niet de veiligheidsvoorzieningen van de machine om deze op te tillen. Klap de poten in en zet de machinekop vast met de transportvergrendelingen.

13. Opslag

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen on-toegankelijke plaats. De optimale opslagtemperatuur ligt tussen 5 en 30°C.

Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het gereedschap.

14. Onderhoud

Let op!

Trek bij alle onderhoudswerkzaamheden altijd de stekker uit het stopcontact.

In het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen. De machinekopgeleiding met kogellagers moet regelmatig van vuil worden ontdaan. Het bak (4) en de koelwaterpomp (13) moeten ook regelmatig worden gereinigd, anders is de koeling van de diamantslijpschijf (2) niet gewaarborgd.

Spoel de bak (4) en de waterpomp (13) na gebruik af met schoon water.

Onderhoudswerkzaamheden, die in deze gebruikshandleiding niet uitdrukkelijk zijn beschreven, moeten worden uitgevoerd door een specialist, omdat er anders gevaarlijke situaties kunnen ontstaan, waarop de bediener niet is voorbereid.

Vervanging van onderdelen mag alleen worden uitgevoerd door gekwalificeerd personeel.

Aansluitingen en reparaties

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
- Gegevens van het typeplaatje van de machine

- Gegevens van het typeplaatje van de motor

Belangrijke aanwijzing bij reparatie:

Houd er bij retourlevering van het apparaat voor reparatie rekening mee dat het apparaat om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Doorslijpschijf, koolborstel, tafelen snijkopgeleiders

* niet persé in de leveringsomvang opgenomen!

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

15. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver-wijderd! Het afvoeren hiervan is geregeld in de wet-geving inzake batterijen.

- Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

- De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

- Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

- Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge-installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen.

In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

16. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Diamantslijpschijf komt los nadat de motor is uitgeschakeld.	Bevestigingsmoer te licht aangehaald	Draai de bevestigingsmoer vast
Motor start niet	Uitval netzekering Netzekering controleren
	Verlengsnoer defect Verlengsnoer vervangen
	Aansluitingen op de motor of schakelaar niet in orde	door elektricien laten controleren
	Motor of schakelaar defect door elektricien laten controleren
Motor produceert geen vermogen	Dwarssnede van het verlengsnoer niet voldoende	zie Elektrische aansluiting, de zekering wordt geactiveerd
	Overbelasting	Gereedschap controleren

Merknad om emballasjen

Emballasjematerialet kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

- Puneti-vă ochelarii de protectie.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
