NÁVOD NA OBSLUHU FS4700 SCHEPPACH

- Stroj postavte na rovný a neklouzavý podklad. Stroj se nesmí viklat.

Vysvetlenie symbolov na prístroji

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Varovanie - Prečítajte si návod na obsluhu, aby ste minimalizovali riziko poranenia
	Noste ochranu sluchu. Vplyv hluku môže spôsobit' stratu sluchu.
	Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať!
	Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčinit' stratu zraku.
	Pozor, nebezpečenstvo porezania! Nesiahajte do rotujúcich častí
	Pozor! Laserové žiarenie! Nepozerajte sa do lúča. Trieda lasera 2.
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah: Strana:

1. Úvod.... 110

2. Popis prístroja.... 110

3. Rozsah dodávky 110

4. Použitie v súlade s určením.... 110

5. Bezpečnostné upozornenia.... 111

6. Technické údaje.... 114

7. Vybalenie 115

8. Montáž/Pred uvedením do prevádzky.... 115

9. Uvedenie do prevádzky 115

10. Elektrická prípojka 117

11. Čistenie.... 117

12. Preprava.... 117

13. Skladovanie 117

14. Údržba 117

15. Likvidácia a opätovné zhodnotenie 118

16. Odstraňovanie porúch 119

17. Vyhlásenie o zhode 310

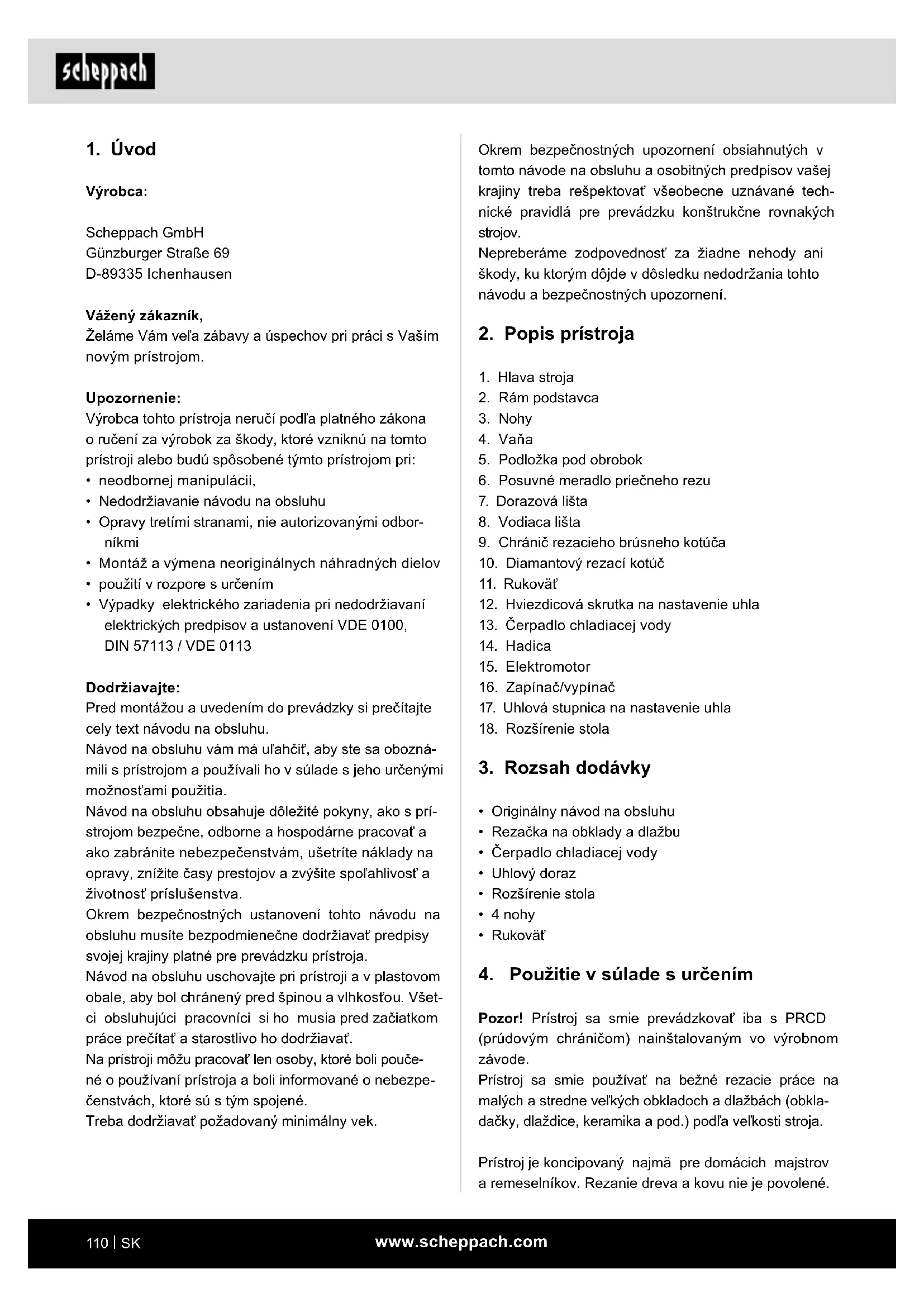

1. Úvod

Výrobca:

Scheppach GmbH

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
  • Nedodržiavanie návodu na obsluhu
• Opravy tretími stranami, nie autorizovanými odborníkmi
• Montáž a výmena neoriginálnych náhradných dielov
• použití v rozpore s určením
• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113

Dodržiavajte:

Návod na obsluhu vám má ul'ahčit', aby ste sa oboznámili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia.

Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovat' a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.

Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkostou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať.

Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené.

Treba dodržiavat' požadovaný minimálny vek.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja

1. Hlava stroja
2. Rám podstavca
3. Nohy
4. Vaňa
5. Podložka pod obrobok
6. Posuvné meradlo priečneho rezu
7. Dorazová lišta
8. Vodiaca lišta
9. Chranič rezacieho brúsneho kotúča
10. Diamantový rezací kotúč
11. Rukovät
12. Hviezdicová skrutka na nastavenie uhla
13. Čerpadlo chladiacej vody
14. Hadica
15. Elektromotor
16. Zapínač/vypínač
17. Uhlová stupnica na nastavenie uhla
18. Rozšírenie stola

3. Rozsah dodávky

• Originálny návod na obsluhu
- Rezačka na obklady a dlažbu
- Čerpadlo chladiacej vody
- Uhlový doraz
- Rozšírenie stola
• 4 nohy
• Rukovät'

4. Použitie v súlade s určením

Pozor! Prístroj sa smie prevádzkovat' iba s PRCD (prúdovým chráničom) nainštalovaným vo výrobnom závode.

Prístroj sa smie používať na bežné rezacie práce na malých a stredne veľkých obkladoch a dlažbách (obkla-dačky, dlaždice, keramika a pod.) podľa veľkosti stroja.

Prístroj je koncipovaný najmä pre domácich majstrov a remeselníkov. Rezanie dreva a kovu nie je povolené.

Prístroj sa smie používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha a nie výrobca.

Používať sa smú iba rozbrusovacie kotúče, ktoré sú vhodné pre stroj. Použitie pílových kotúčov je zakázané. Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými nebezpečenstvami.

Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom.

Musia sa dodržiavať aj iné všeobecné pracovno-lekár-ske a bezpečnostno-technické pravidlá.

Napriek používaniu v súlade s určením nie je možné celkom vylúčit' určité faktory zostatkového rizika. Podmienené konštrukciou a výstavbou stroja sa môžu vyskytnút nasledujúce prípady:

• Kontakt s diamantovým rozbrusovacím kotúčom v nezakrytej oblasti.
• Použitie nesprávneho rozbrusovacieho kotúča. Rozbrusovací kotúč obsiahnutý v rozsahu dodávky je povolený výhradne na obrábanie obkladov a dlažby.
• Siahanie do bežiaceho diamantového rozbrusovacieho kotúča.
• Vymrštenie chybného diamantového nadstavca rozbrusovacieho kotúča
  • Vyhodenie obrobkov a častí obrobkov.
• poškodenia sluchu pri nepouživaní potrebnej ochrany sluchu.

Stroj sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.

Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určenim skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Všeobecné bezpečnostné upozornenia pre elektrické náradia

⚠ VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie. Zanedbania pri dodržiavani nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/alebo t'ažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).

Nepozerajte do lúča Trieda lasera 2

Chráňte seba a životné prostredie pred nebezpečenstvom nehody vhodnými bezpečnostnými opatreniami!

- Nikdy nepozerajte do laserového lúča s nechráne-nými očami.

- Nikdy nepozerajte do dráhy lúča.

- Nikdy nesmerujte laserový lúč na odrazové plochy, ľudí ani zvieratá. Aj laserový lúč s nízkym výkonom môže spôsobit' poškodenie oka.

- Pozor – pri vykonaní iného postupu, ako je na tomto mieste uvedený, môže dôjst' k nebezpečnej expozícii žiarenia.

- Nikdy neotvárajte modul lasera. Nečakane by mohlo dôjst' k expozícii žiarenia.

- Ak sa stroj dlhší čas nepoužíva, musia sa vybrat' batérie.

- Laser sa nesmie vymenit' za laser iného typu.

- Opravy na laseri smie vykonat' iba výrobca lasera alebo autorizovaný zástupca.

Dodatočné bezpečnostné upozornenia

⚠ POZOR!

Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smr- tel'ných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať stroj.

Pozor! Rezačka na obklady a dlažbu FS4700 sa smie prevádzkovat' iba s PRCD 10 mA (prúdovým chráničom) nainštalovaným vo výrobnom závode.

- Pri všetkých prácach so strojom sa musia bezpodmienečne nosit' osobné ochranné prostriedky.

- Vždy noste ochranné okuliare na zabránenie poraneniam očí.

- Pri zodpovedajúcej dížke vlasov noste bezpodmie-nečne siet'ku na vlasy alebo vhodnú pracovnú čiapku.

- Noste tesne priliehajúci pracovný odev. Rotujúci nástroj by mohol zachytit' rukávy alebo niečo podobné.

- Triesky alebo prach nikdy neodstraňujte holou rukou.

- Ked' je stroj vypnutý, triesky alebo prach odstráňte najlepšie ručným zmetákom alebo štetcom.

- Pred začatím práce skontrolujte, či ochranné zariadenia správne fungujú.

- Stroj nepreťažujte, lepšie a bezpečnejšie pracuje v uvedenom rozsahu výkonu.

- Používajte správny nástroj a dbajte na to, aby nástroj (rozbrusovací kotúč) nebol tupý alebo inak poškodený.

- Káble sa musia vždy viest' od stroja smerom dozadu. Chránte všetky káble pred teplom, olejom a ostrými hranami.

- Siet'ovú zástrčku vytiahnite pri opravách a údržbárskych prácach, a ked' nepoužívate stroj.

- Práce na elektrických zariadeniach smie vykonávat' len kvalifikovaný elektrikár. Používat' sa smú len originálne diely.

- Čisté pracoviská ul'ahčujú prácu.

- Dbajte na to, aby spodná konštrukcia uniesla váhu stroja a bola dostatočne stabilná. Musí byt' zaručené, že pri práci sa nemôžu vyskytnút' kmitania.

- Na ochranu proti korózii sú všetky holé diely stroja z výrobného závodu namazané hrubou vrstvou tuku. Pred uvedením do prevádzky vyčistite stroj vhodným čistiacim prostriedkom šetrným k životnému prostrediu.

• Strojom sa nesmú obrábat' materiály, ktoré ohrozujú zdravie alebo vytvárajú prach, ako napríklad drevo, teflón atd'.
• Nepoužívajte stroj v blízkosti horľavých kvapalín alebo plynov.
• Stroj používajte len vo vhodných priestoroch a ne-vystavujte ho vlhkosti.
• Pri práci sa vždy postarajte o dobré osvetlenie.
• Nepoužívajte sietový kábel na vytiahnutie zástrčky zo zásuvky.
  • Vždy používajte ostré a čisté nástroje.
• V nebezpečných situáciách alebo pri technických poruchách okamžite vypnite stroj a vytiahnite sieťovú zástrčku.
• V prípade poškodení sa so strojom nesmie d'alej pracovat' a musí sa vytiahnut' siet'ová zástrčka.
• Používat' sa smú iba vložené nástroje a príslušenstvo schválené výrobcom. Použitie neschválených dielov v sebe skrýva značné nebezpečenstvo poranenia.
• Pracovnú oblast' vždy udržiavajte čistú a upratanú. Nečistoty a neporiadok v pracovnej oblasti môžu spôsobit' nehody.
• Pri práci so strojom vždy noste ochranné okuliare. Pri prácach, pri ktorých vzniká veľa prachu, sa musí okrem toho používať tvárová, resp. protiprachová maska.
• Pred zapnutím stroja sa musia bezpodmienečne odstránit' klúče ku sklučovadlu a iné nástroje.
• Postavte stroj na rovnú, neklízavú podlahu. Stroj sa nesmie kývať.
• Uistite sa, že napätie na štítku s údajmi sa zhoduje s prítomným napätím. Až potom pripojte zástrčku k elektrickej sieti.
• Nasad'te si ochranné okuliare.
  • Noste ochranu sluchu.
  • Noste ochranné rukavice.
• Prasknuté diamantové rozbrusovacie kotúče už nepoužívajte a vymeňte ich.
• Pozor! Rozbrusovací kotúč dobieha!
• Nebrzdite diamantový rozbrusovací kotúč bočným tlakom.
• Pozor! Diamantový rozbrusovací kotúč sa musí vždy chladit' vodou.
• Pred výmenou rozbrusovacieho kotúča vytiahnite siet'ovú zástrčku.
• Používajte iba vhodné diamantové rozbrusovacie kotúče.
  • V priestoroch s det'mi nikdy nenechávajte stroj bez dozoru.

• Pred kontrolou elektrického systému motorového priestoru vytiahnite sieťovú zástrčku.

• Smer otáčania rozbrusovacieho kotúča: skontrolujte smerovú šípku na rozbrusovacom kotúči, smer šípky sa musí zhodovat' so smerom otáčania hriadeľa motora.

• Držte ruky, prsty a paže v bezpečnej vzdialenosti od rotujúceho rozbrusovacieho kotúča. Vždy udržiavajte dostatočný odstup od diamantového rozbrusovacieho kotúča.
• Používajte iba diamantové rozbrusovacie kotúče odporučené výrobcom, ktoré zodpovedajú norme EN 13236. Použitie pílových kotúčov je zakázané.
• Používajte iba rozbrusovacie kotúče, których otáčky zodpovedajú min. 3000 min ^-1 .
• Rezanie kovu a dreva nie je povolené.
• Chladenie rozbrusovacieho kotúča: zabezpečte, aby bol rozbrusovací kotúč počas celého procesu rezania chladený vodou.
• Pred prácou vždy naplňte vaňu vodou.

Zvyškové riziká

Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
• Pred vykonaním nastavovacích alebo údržbových prác uvolnite tlačidlo Štart a vytiahnite sieťovú zástrčku.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
• Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
• Predchádzajte neúmyselnému uvedeniu stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit' prevádzkové tlačidlo. Používajte nástroj odporúčaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.
• Nikdy nevkladajte ruky do pracovnej oblasti, ked' je stroj v prevádzke.

6. Technické údaje

FS4700 FS3600

Motor na striedavý prúd		230 V~, 50 Hz
Trieda izolačného materiálu		F
Druh krytia IP54
Dížka rezu 1200 mm 920 mm
Výška rezu 90°		40 mm	36 mm
Výška rezu 45°		34 mm	29 mm
Vyrezávací stôl		180 x 230 mm
Rozmery		400 x 1377 mm	400 x 1290 mm
Pracovná výška		780 mm
Diamantový kotúč	rezací	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Hmotnosť		57 kg	51,5 kg

Technické zmeny vyhradené!

* Doba zapnutia S2 20 min (krátkodobá prevádzka) znamená, že motor s menovitým výkonom (1200 W) smie byt' nepretržite zaťažovaný len po dobu uvedenú na typovom štítku (20 min). V opačnom prípade by sa motor prehrial. Počas prestávky sa motor opát' ochladí na východiskovú teplotu.

Hluk a vibrácie

⚠ Varovanie: hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu.

Hodnoty hluku

• Otvorte balenie a opatrne vyberte výrobok.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Skontrolujte výrobok a diely príslušenstva, či nedošlo k škodám pri preprave. V prípade reklamácií ihned informujte dodávatel'a. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.

• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku.

⚠ VÝSTRAHA!

Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

8. Montáž/Pred uvedením do prevádzky

⚠ POZOR!

Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte!

Obr. 3 - 5

Z baliaco-technických dôvodov nie je váš stroj kom- pletne zmontovaný.

1. Vyberte stroj z obalu a opatrne ho umiestnite bočne na zem.
2. Z'ahka povol'te hviezdicovú skrutku (A) a vyklopte nohy nadol. Znovu dotiahnite hviezdicovú skrutku (obr. 3).
3. Postavte stroj na nohy.
4. Namontujte rukovät's 2 skrutkami so šest'hrannou hlavou (B) na montážny kryt (obr. 4).
5. Upevnite čerpadlo chladiacej vody (13) vo vani (4) do určenej polohy
6. Naplňte vaňu, až kým nebude vodné čerpadlo úplne zakryté vodou. Dávajte pozor na to, aby bol výpust bezpečne uzavretý.

9. Uvedenie do prevádzky

⚠ POZOR!

Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat!

Na zapnutie stlačte „l“ zapínača/vypínača (16). Skôr ako začnete rezat, počkajte, kým rozbrusovací kotúč dosiahne max. otáčky a čerpadlo chladiacej vody (13) dopraví vodu k rozbrusovaciemu kotúču. Na vypnutie stlačte „0“ zapínača/vypínača (16). (Obr. 4).

Pozor: Rozbrusovací kotúč sa musí vždy chladit' vodou.

Nebrzdite rozbrusovací kotúč bočným tlakom.

• Pri normálnom používaní sa môže teleso motora zahriat.
• Nenúťte stroj alebo príslušenstvo, aby vykonávali prácu väčšieho priemyselného stroja. Lepšiu prácu odvedie s výkonom, na ktorý bol skonštruovaný.
• Všetky nastavenia stroja vykonávajte pri vypnutom stroji.
• Pokým stroj beží, nikdy ho nenechávajte bez dozoru.
• Po vypnutí opustite stroj, až ked' sa úplne zastaví.
• Pred vytiahnutím siet'ovej zástrčky vždy vypnite stroj.
• Vždy vytiahnite sieťovú zástrčku. Nikdy nevyťahujte zástrčku zo zásuvky za kábel.
• Nepoužívajte rozbrusovací kotúč, ktorý sa nezhoduje so špecifikovanými veľkostami.
• Nikdy neprenášajte stroj za kábel.
• Poškodené alebo prasknuté rozbrusovacie kotúče ihneď vymeňte.

Ak si nie ste istí, či je pracovná podmienka bezpečná alebo nebezpečná, nepracujte so strojom.

45° diagonálny rez (Obr.8)

1. Nastavte uhlový doraz (6) na 45°
2. Vyhotovte rez, ako je to vysvetlené vyššie.

Výmena diamantového rozbrusovacieho kotúča (Obr.10 – 12)

Pozor! Vytiahnite siet'ovú zástrčku

1. Uvolnite skrutku (F) a odoberte chranič rozbrusovacieho kotúča (9). (obr.10)
2. Priložte imbusový klúč (19) k hriadelu motora a pridržte ho.
3. Pomocou skrutkového klúča (20) povolte prírubovú maticu v smere chodu rezacieho brúsneho kotúča (10) (lavotočivý závit).
4. Odoberte vonkajšie príruby (21) a rezací brúsny kotúč (10).
5. Pred montážou nového rezacieho brúsneho kotúča dôkladne vyčistite upínaciu prírubu.
6. Nový rozbrusovací kotúč nasadte opät' v opačnom poradí a pevne dotiahnite.
7. Pozor: Dbajte na smer chodu rezacieho brúsneho kotúča!
8. Znovu namontujte chránič rezacieho brúsneho kotúča (9).

Nastavenie súbežnosti diamantového rozbrusovacieho kotúča (Obr.13 – 15)

Ak rez neprebieha rovno, alebo ak sa dlaždica láme pozdíž reznej čiary, musí sa nastavit' súbežnosť diamantového rezacieho kotúča.

1. Na začiatok sa musí dorazová lišta nastavit pravouhlo k vodiacej lište. Za týmto účelom uvoľnite obidve imbusové skrutky (A) dorazovej lišty a vyrovnajte ich v pravom uhle pomocou veľkého pravého uholníka alebo veľkej obkladačky/dlaždice.
2. K tomu musí diamantový rezací kotúč po celej dĺžke prebiehat' pozdíž hrany uholníka alebo dlaždice. Potom znova pevne utiahnite obidve imbusové skrutky (A) dorazovej lišty.
3. Demontujte ukazovatel' dížky odstránením obidvoch skrutiek s krížovou drážkou (B). (Obr. 16)
4. Demontujte fixáciu kábla (C). (Obr. 17)
5. Na každej strane zl'ahka uvol'nite po dve šest'hranné matice (D) píly. (Obr. 18, 19)

6. Teraz je možné kompletnú pílu s diamantovým rozbrusovacím kotúčom vyrovnat's dorazovou liš-tou pomocou pravého uholníka alebo veľkej obkla-dačky/dlaždice. (Obr. 20)

7. Pevne dosiahnite šest'hranné matice a namontujte spät' všetky časti stroja. Skontrolujte súbežnosť a vykonajte skúšobný rez.

Ak by skúšobný rez ešte nedopadol uspokojivo, znovu vykonajte body 1 – 6.

10. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Sietová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením.

Vytlačenie označenia typu na prípojnom kábli je predpis.

Pri motore na jednofázový striedavý prúd odporúčame pre stroje s vysokým nábehovým prúdom (od 3 000 W) istenie poistkami C 16A alebo K 16A!

Druh pripojenia Y

Ak je potrebná výmena siet'ového prívodu, tak ju musí vykonat' výrobca alebo jeho zástupca, aby sa zabráni-lo bezpečnostným ohrozeniam.

11. Čistenie

Pozor!

• Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte podľa možností bez prachu a nečistôt.
• Výrobok vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Výrobok odporúčame čistit bezprostredne po každom použití.
• Výrobok pravidelne čistite iba vlhkou handričkou a mydlom. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit' plastové diely a povrch výrobku.

12. Preprava

Pred prepravou sa musí úplne vypustit' chladiaca kva- palina. Bezpečnostné zariadenia stroja nepoužívajte na zdvíhanie. Sklopte oporné nohy a zaistite hlavu stroja prepravnými poistkami.

13. Skladovanie

Výrobok a jeho príslušenstvo skladujte na tmavom, su- chom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Výrobok skladujte v pôvodnom balení.

Pred všetkými údržbovými prácami vytiahnite sietovú zástrčku.

Vnútri prístroja sa nenachádzajú žiadne d'alšie diely, na ktorých by sa mala vykonávať údržba. Vedenie hlavy stroja uložené v guľkových ložiskách sa musí pravidelne zbavovať nečistôt.

Pravidelne sa musí čistit' aj vaňa (4) a čerpadlo chladiacej vody (13), pretože inak nie je zaručené chladenie diamantového rozbrusovacieho kotúča (2).

Údržbárske práce, ktoré nie sú výslovne popísané v tomto návode na obsluhu, musí vykonávať odborný personál, pretože môže dôjst' ku vzniku nebezpečných situácií, na ktoré nie je operátor pripravený.

Výmenu náhradných dielov smie vykonávať výhradne odborný personál.

Prípojky a opravy

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

• druh prúdu motora,
• Údaje z typového štítka stroja
• údaje z typového štítka motora.

Dôležité upozornenie pre prípad opravy:

V prípade zasielania prístroja na opravu majte na pa- mäti, že prístroj sa z bezpečnostných dôvodov musí zasielať na servisnu stanicu bez oleja a paliva.

Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: rozbrusovací kotúč, uhlíková kefa, vedenie stola a vedenie rezacej hlavy

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

15. Likvidácia a opätovné zhodnotenie

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Upozornenia k elektrickým a elektronickým zariadeniam (ElektroG)

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmů likvidovat's domovým odpadom.

• Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

• Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

• Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
• Až tri staré elektrické zariadenia jedného typu s maximálnou dížkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.
• Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

- Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platit' odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.

16. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, ked' váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstránit' problém, obráťte sa na vašu servisnú dielňu.

Porucha Možná príčina Náprava
Diamantový rozbrusovací kotúč sa uvoľní po vypnutí motora.	Príliš slabo utiahnutá upevňovacia matica	Utiahnite upevňovaciu maticu
Motor sa nerozbieha	Výpadok siet’ovej poistky Skontrolujte siet’ovú poistku
	Chybné predlžovacie vedenie Vymeňte predlžovacie vedenie
	Pripojky na motore alebo na spínači nie sú v poriadku	Nechajte skontrolovať kvalifikovaným elektrikárom
	Chybný motor alebo spínač	Nechajte skontrolovať kvalifikovaným elektrikárom
Motor nedáva žiadny výkon	Nedostatočný prierez predlžovacieho vedenia	Pozri Elektrické pripojenie, poistka zareaguje
	Preťaženie Skontrolujte nástroj

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne použivané počas zákonného termínu záruky tak, že bezplatne vymeníme každů časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel’ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
