LIETOŠANAS INSTRUKCIJA FS4700 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju
	Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.
	levērībai! Sagriešanās risks! Nebāziet rokas rotējošās daļās
	levērībai! Lāzera starojums! Neskatieties starā.2. lāzera klase
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads.... 190
2. lerīces apraksts 190
3. Piegādes komplekts 190
4. Noteikumiem atbilstoša lietošana.... 190
5. Drošības norādījumi 191
6. Tehniskie raksturlielumi 194
7. Izpakošana....195
8. Uzbūve / pirms lietošanas sākšanas.... 195
9. Darba sākšana....195
10. Pieslēgšana elektrotīklam 196
11. Tīrīšana.... 197
12. Transportēšana.... 197
13. Glabāšana 197
14. Apkope.... 197
15. Utilizēšana un atkārtota izmantošana.... 198
16. Traucējumu novēršana.... 199
17. Atbilstības deklarācija.... 311

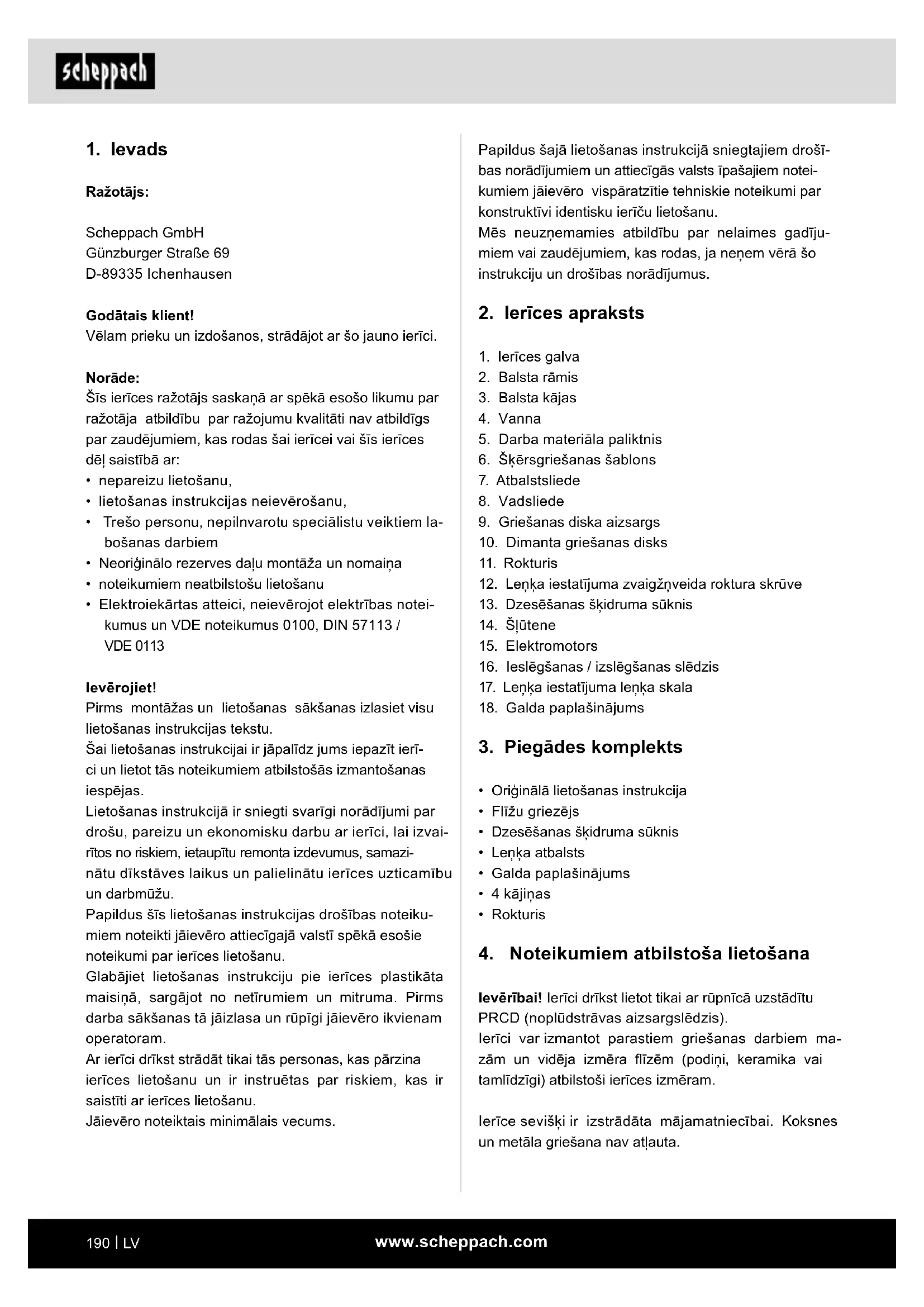

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• Trešo personu, nepilnvarotu speciālistu veiktiem la-bošanas darbiem
• Neoriginālo rezerves daļu montāža un nomaiņa
  • noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierī-ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. lerīces galva
2. Balsta rāmis
3. Balsta kājas
4. Vanna
5. Darba materiāla paliktnis
6. Škērsgriešanas šablons
7. Atbalstsliede
8. Vadsliede
9. Griešanas diska aizsargs
10. Dimanta griešanas disks
11. Rokturis
12. Lenka iestatijuma zvaigžnveida roktura skrūve
13. Dzesēšanas škidruma sūknis
14. Šlūtene
15. Elektromotors
16. leslēgšanas / izslēgšanas slēdzis
17. Lenka iestatijuma lenka skala
18. Galda paplašinājums

3. Piegādes komplekts

• Originālā lietošanas instrukcija
• Flīžu griezējs
  • Dzesēšanas škidruma sūknis
• Lenka atbalsts
  • Galda paplašinājums
  • 4 kājinas
  • Rokturis

4. Noteikumiem atbilstoša lietošana

levēribai! lerīci drīkst lietot tikai ar rūpnīcā uzstādītu PRCD (noplūdstrāvas aizsargslēdzis).

Ierīci var izmantot parastiem griešanas darbiem ma- zām un vidēja izmēra flīzēm (podini, keramika vai tamlīdzīgi) atbilstoši ierīces izmēram.

Ierīce sevišķi ir izstrādāta mājamatniecībai. Koksnes un metāla griešana nav atļauta.

lerīci drīkst izmantot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par visa veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs / operators un nevis ražotājs.

Drīkst izmantot tikai ierīcei piemērotus griešanas diskus. Ir aizliegts izmantot zāga plātnes.

Paredzētajam mērķim atbilstoša lietošana ietver ari lietošanas instrukcijā minēto drošības noteikumu, kā ari montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadīju-mu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

Neskatoties uz noteikumiem atbilstošu lietošanu, nevar pilnīgi izslēgt noteiktus atlikušo risku faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• pieskaršanās dimanta griešanas diskam nenosegtā zonā;
• Nepareiza griešanas diska lietošana. Piegādes komplektā iekļautais griešanas disks ir atlauts vienīgi flīžu apstrādei.
• iekešanās rotējošā dimanta griešanas diskā;
• griešanas diska bojāta dimanta uzliktna izmete;
  • Darba materiālu un to daļu izmete.
• dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi

lerīci drīkst lietot tikai ar ražotāja originālajām daļām un originālajiem piederumiem.

Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādī-jumus, norādes, ilustrācijas un tehniskos raksturlie-lumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektro-instrumentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroins-trumenti ĝenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.

b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts.

c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku.

d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.

e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti ari darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.

f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā daļā, var radīt savainojumus.

e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa-labo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un dar- binstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroins- strumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ņemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satveršanas virsmas neatļauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Neskatieties starā. Lāzera 2. klase

Sargājiet sevi un apkārtējo vidi no nelaimes gadī-jumu riskiem, veicot piemērotus piesardzības pasākumus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.
• Nekad neskatieties tieši stara trajektorijā.
• Nekad nevērsiet lāzera staru pret atstarojošām virsmām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.
• Uzmanību! Ja netiek ṣemta vērā instrukcijā norādītā darba kārtība, var notikt bīstama staru iedarbība.
• Nekad neatveriet lāzera moduli. Neparedzēti var notikt staru iedarbība.
• Ja ierīce netiek lietota ilgāku laiku, vajadzētu izņemt baterijas.
• Lāzeru nedrīkst apmainīt pret cita tipa lāzeru.
• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis.

Papildu drošības norādījumi

⚠ IEVĒRĪBAI!

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms ierīces vadīšanas ieteicams konsultēties ar ārstu un ražotāju.

levērībai! Flīžu griezēju FS4700 drīkst lietot tikai ar rūpnīcā uzstādītu PRCD 10 mA (noplūdstrāvas aiz-sargslēdzis).

• Individuālo aizsardzības līdzekļu lietošana, veicot visus darbus ar ierīci, ir obligāti nepieciešama.
• Vienmēr lietojiet aizsargbrilles, lai nepieļautu acu savainojumus.
• Atbilstoša matu garuma gadījumā noteikti lietojiet matu tīklinu vai piemērotu darba cepuri.
• Valkājiet cieši piegulošas darba drēbes. Rotējošais instruments varētu satvert piedurknes vai tamlīdzī-gas lietas.
• Nekad nenovāciet skaidas vai puteklus ar kailu roku.
• Kad ierīce ir izslēgta, novāciet skaidas vai puteklus, izmantojot suku ar rokturi vai otu.
• Pirms darba sākuma pārbaudiet aizsargmehānismu darbību.
• Nepārslogojiet ierīci, tā darbojas labāk un drošāk norādītajā jaudas diapazonā.
• Lietojiet pareizo instrumentu un ievērojiet, lai instrumenti (griešanas disks) nebūtu neasi vai kaut kādā veidā bojāti.
• Kabeli vienmēr jāatstāj aizmugurē aiz ierīces. Sargājiet jebkādu kabeli no karstuma, ellas un asām škautnēm.
• Atvienojiet tikla kontaktspraudni, veicot remontdarbus un apkopes darbus, un ja jūs nelietojat ierīci.
• Darbus pie elektriskajām ierīcēm drīkst veikt tikai kvalificēts elektriķis. Drīkst izmantot tikai originālās daļas.
  • Tiras darba vietas atvieglo darbu.
• Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi.
• Uzmaniet, lai konstrukcija varētu izturēt ierīces sva- ru, un tā būtu pietiekami stabila. Ir jābūt nodrošinā- tam, lai darba laikā nevarētu rasties vibrācijas.
• Aizsardzībai no korozijas visas ierīces pulētās daļas rūpnīcā ir pamatīgi ieziestas ar smērvielu. Pirms lietošanas sākšanas notīriet ierīci ar piemērotu ekoloģiski nekaitīgu tīrīšanas līdzekli.
• Izmantojot ierīci, nedrīkst apstrādāt veselībai kaitīgus vai puteklainus materiālus, piem., koksnī, teflonu utt.
• Nelietojiet ierīci viegli aizdedzināmu šķidrumu vai gāzu tuvumā.
• Izmantojiet ierīci tikai piemērotās telpās un nepakļaujiet ierīci slapjumam vai mitrumam.
• Vienmēr darba laikā nodrošiniet labu apgaismojumu.
• Neizmantojiet tikla barošanas kabeli, lai atvienotu spraudni no kontaktligzdas.
• Vienmēr izmantojiet asus un tīrus instrumentus.

• Nekavējoties izslēdziet ierīci bīstamu situāciju vai tehnisku traucējumu gadījumā un atvienojiet tīkla kontaktspraudni.

• Bojājumu gadījumā nedrīkst turpināt darbu ar ierīci, un jāatvieno tīkla kontaktspraudnis.

• Drīkst izmantot tikai ražotāja atļautos darbinstrumentus un piederumus. Neatļautu daļu izmantošana slēpj sevī ievērojamu savainošanās risku.
• Vienmēr uzturiet darba zonu tīru un kārtībā. Netī-rumi un nekārtība darba zonā var izraisīt nelaimes gadījumus.
• Strādājot ar ierīci, vienmēr lietojiet aizsargbrilles. Strādājot ar spēcīgu putekļu veidošanos, turklāt jālieto sejas aizsargmaska vai pretputekļu respirators.
• Pirms ierīces izslēgšanas noteikti jānoņem patronas atslēga un cits instruments.
• Novietojiet ierīci uz līdzenas, neslīdošas pamatnes. Ierīce nedrīkst svārstīties.
• Pärliecinieties, vai spriegums datu pläksnītē sakrīt ar esošo spriegumu. Tikai tad pievienojiet kontaktspraudni pie elektrotīkla.
  • Uzlieciet aizsargbrilles.
  • Lietojiet ausu aizsargus.
  • Lietojiet aizsargcimdus.
• Saplaisājušus dimanta griešanas diskus vairs neizmantojiet un nomainiet.
• levērībai! Griešanas disks kustas pēc inerces!
• Nenobremzējiet dimanta griešanas disku, izdarot sānu spiedienu.
• levērībai! Dimanta griešanas disks vienmēr jādzesē arūdeni.
• Pirms griešanas diska nomaiņas atvienojiet tikla kontaktspraudni.
• Izmantojiet tikai piemērotus dimanta griešanas diskus.
• Nekad neatstājiet ierīci bez uzraudzības telpās, kurās atrodas bērni.
• Pirms elektriskās motora nodalījuma sistēmas pārbaudes atvienojiet tīkla kontaktspraudni.
• Griešanas diska griešanās virziens: Pārbaudiet virziena bultiņu uz griešanas diska, bultiņas virzienam jāsakrīt ar motora vārpstas griešanās virzienu.
• Sargiet delnas, pirkstus un rokas no rotējoša griešanas diska. Vienmēr ievērojiet pietiekamu attālumu no dimanta griešanas diska.
• Izmantojiet tikai ražotāja ieteiktos dimanta griešanas diskus, kas atbilst standartam EN 13236. Ir aizliegts izmantot zāga plātnes.
• Izmantojiet tikai griešanas diskus, kuru apgriezienu skaits atbilst min. 3000 min ^-1 .
• Metāla un koksnes griešana nav atļauta.
• Griešanas diska dzesēšana: Pārliecinieties, vai griešanas disks visa griešanas procesa laikā tiek dzesēts ar ūdeni.
• Pirms darba vienmēr uzpildiet vannu ar ūdeni.

Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteiku-miem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustinu un atvienojiet tikla spraudni.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
• Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.
• Nepieļaujiet ierīces nejaušu iedarbināšanu: levietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu. Izmantojiet instrumentu, kas ir ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

6. Tehniskie raksturlielumi

FS4700 FS3600
Motora jauda 1200 W 900 W

Darba režīms S2 20 min*
Motora apgriezienu skaits 3000 min		-1
Maînstrāvas motors 230 V~ 50 Hz
Izolācijas materiāla klase	F
Aizsardzības pakāpe	IP54
Griezuma garums	1200 mm	920 mm
Griešanas augstums 90°	40 mm	36 mm
Griešanas augstums 45°	34 mm	29 mm
Griešanas galds	180 x 230 mm
Izmēri	400 x 1377 mm	400 x 1290 mm
Darba augstums	780 mm
Dimanta griešanas disks	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Svars	57 kg	51,5 kg

Paturētas tiesības veikt tehniskas izmaiņas!

* leslēgšanas ilgums S2 20 min (īslaicīgs režīms) liecina, ka motoru drīkst nepārtraukti noslogot ar nominālo jaudu (1200 W) tikai datu plāksnītē norādīto laiku (20 min). Pretējā gadījumā tas nepieļaujami sasiltu. Pārtraukuma laikā motors at-dziest atkal līdz savai sākuma temperatūrai.

Troksnis un vibrācija

⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skaņas jaudas līmenis, L_WA 116 dB
Skaņas spiediena līmenis L_pA : 95 dB
Kļūda K_wa/pA	3 db

7. Izpakošana

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem transportēšanas laikā nav radušies bojājumi. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-tojot lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

⚠ BRĪDINĀJUMS!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Uzbūve / pirms lietošanas sākšanas

⚠ IEVĒRĪBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

3.-5.att.

lepakošanas tehnisku iemeslu dēl šī ierīce nav uzstādīta nokomplektētā veidā.

1. Izņemiet ierīci no iepakojuma un novietojiet to uz-manīgi sāniski uz grīdas.
2. Mazliet atskrūvējiet zvaigžnveida roktura skrūvi (A) un atlociet balsta kājas uz leju. Atkārtoti pievelciet zvaigžnveida roktura skrūvi. (3. att.)
3. Novietojiet ierīci uz kājām.
4. Uzstādiet rokturi, izmantojot 2 sešstūrgalvas skrūves (B), uz motora korpusa (4. att.).
5. Nostipriniet dzesēšanas škidruma sūkni (13) van- nā (4) paredzētajā pozīcijā
6. Uzpildiet vannu, līdz ūdens sūknis ir pilnīgi noklāts ar ūdeni. Uzmaniet, lai noteka būtu droši noslēgta.

9. Darba sākšana

⚠ IEVÊRÎBAI!

Pirms lietošanas sākšanas noteikti pilnīgi samontējiet ražojumu!

leslēgšanas/izslēgšanas slēdzis (4. att.)

Lai ieslēgtu ierīci, nospiediet ieslēgšanas/izslēgšanas slēdzi (16) pozīcijā “I”. Pirms griešanas procesa sāku-ma jānogaida, līdz griešanas disks sasniedz maks. ap-griezienu skaitu, un dzesēšanas šķidruma sūknis (13) būs padevis ūdeni līdz griešanas diskam. Lai izslēgtu ierīci, nospiediet slēdzi (16) pozīcijā “0” (4. att.).

levērībai! Griešanas disks vienmēr jādzesē arūdeni.

levērībai! Griešanas disks negriežas.

Nenobremzējiet griešanas disku, izdarot sānu spiedienu.

• Parastas lietošanas laikā motora korpuss var sakarst.
• Nepalieliniet ierīces vai piederumu jaudu, lai izpildītu lielāka industriālā aprīkojuma darbu. Jūs strādāsiet labāk ar jaudu, kurai ierīce bija konstruēta.
• Veiciet visus ierīces iestatījumus, kad ir izslēgta ierīce.
• Nekad neatstājiet ierīci bez uzraudzības, kamēr tā darbojas.
• Izslēdzot ierīci, atstājiet to tikai pēc tam, kad tā ir pilnīgi apstājusies.
• Vienmēr izslēdziet ierīci, pirms atvienojat tīkla spraudni.
• Vienmēr atvienojiet tīkla spraudni. Nekad neatvienojiet spraudni no kontaktligzdas, velkot aiz vada.
• Neizmantojiet griešanas disku, kas nesakrīt ar precīzi noteiktajiem izmēriem.
• Nekad nepārnēsājiet ierīci aiz vada.

- Nekavējoties nomainiet bojātos vai saplaisājušos griešanas diskus.

Ja neesat pārliecināts par to, vai kāds darba apstāklis ir drošs vai nedrošs, nestrādājiet ar ierīci.

90° griezumi (6. - 7. att.)

1. Palaidiet valīgāk zvaigžņveida skrūvi (C).
2. Novietojiet škērsgriešanas šablonu (6) 90° lenkī un atkal pievelciet zvaigžnveida skrūvi (C).
3. Pievelciet spärnskrūvi (D), lai nofiksētu škērsgriešanas šablonu (6) (6. att.)
4. lerīces galvu (1) aiz roktura (11) bīdiet uz aizmuguri.
5. Pielieciet flīzi pie atbalstsliedes (7) pie škērsgriešanas šablona.
6. Nospiediet ierīces galvu (1), izmantojot rokturi (11), vajadzīgajā griēšanas dzilumā un atkārtoti nofik-sējiet ierīces galvu.
7. leslēdziet flīžu griezēju. leverībai! Nogaidiet, līdz dzesēšanas šķidrums ir sasniedzis griešanas disku (10).
8. Lēnām un vienmērīgi aiz roktura (11) velciet ierīces galvu (1) uz priekšu cauri flīzei.
9. Pēc griezuma beigām atkal izslēdziet fližu griezēju.

45° diagonālais griezums (8. att.)

1. Noregulējiet leŋka atbalstu (6) 45° lenkī.
2. Veiciet griezumu, kā paskaidrots iepriekš.

45° gareniskais griezums (9. att.)

1. Abās puses palaidiet valīgāk zvaigžņveida skrūvi (E).
2. Nolieciet vadsliedi (8) pa kreisi uz 45° lenka skalas (17).
3. Atkal pievelciet zvaigžnveida skrūvi (E).
4. Veiciet griezumu, kā aprakstīts.

Dimanta griešanas diska nomaiņa (10. - 12. att.) levērībai! Atvienojiet tikla kontaktspraudni

1. Atskrūvējiet skrūvi (F) un noņemiet griešanas diska aizsargu (9). (10. att.)
2. Pielieciet un noturiet iekšējā seštūra atslēgu (19) pie motora vārpstas.
3. Ar uzgriežnu atslēgu (20) atskrūvējiet atloka uz-griezni griešanas diska (10) griešanās virzienā (kreisā vītne).
4. Noņemiet ārējo atloku (21) un griešanas disku (10).

5. Rūpīgi notīriet stiprinājuma atloku pirms jauna griešanas diska montāžas.

6. levietojiet jauno grišanas disku, veicot iepriekš minētās darbības apgrieztā secībā, un pievelciet.

7. levērībai! levērojiet griešanas diska griešanās virzienu!
8. Uzstādiet atpakal griešanas diska aizsargu (9).

Dimanta griešanas diska paralelitātes iestatīšana (13. - 15. att.)

Ja zāgējums netiek veikts taisni, vai flīze saplīst gar zāgējuma līniju, tad jāiestata dimanta griezējdiska paralelitāte.

1. Sākumā atbalsta sliede taisnā leŋkī jāiestata pret vadsliedi. Šim nolūkam atskrūvējiet atbalstsliedes abas iekšējā sešstūra skrūves (A) un izlīdziniet sliedi taisnā leŋkī ar liela, taisna stūreṇa vai lielas flīzes palīdzību.
2. Turklāt dimanta griezējdiskam visā garumā jāvirzās gar stūreņa vai flīzes malu. Pēc tam atkal pievelciet atbalstsliedes abas iekšējā sešstūra skrūves (A).
3. Demontējiet garuma indikatoru, nonemot abas skrūves ar krustveida rievu (B). (16. att.)
4. Demontējiet kabela fiksāciju (C). (17. att.)
5. Mazliet atskrūvējiet zāga bloka sešstūra uz-griežnus (D) pa diviem katrā pusē. (18., 19. att.)
6. Tagad visu zāga bloku ar dimanta griešanas disku ar taisna stūreņa vai lielas flīzes palīdzību var izlī-dzināt pret atbalstsliedi. (20. att.)
7. Atkal pievelciet zāga bloka seštūra uzgriežņus un uzstādiet atpakal visas mašīnas daļas. Pārbaudiet paralelitāti un veiciet izmēginājuma zāgējumu.
   Ja izmēginājuma zāgējums nav apmierinošs, atkārto-jiet punktus 1 - 6.

10. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēl;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izman- tot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar tādu pašu markējumu.

Tipa markejuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Vienfāzes mainstrāvas motora gadījumā mēs iesakām mašinām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!

Pievienošanas veids Y

Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus..

11. Tīrīšana

levērībai!

Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem atvienojiet tikla kontaktspraudni!

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem, cik vien tas ir iespējams.
• Noberziet ražojumu ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• lesakām ražojumu notīrīt uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ražojumu ar mitru drānu un nedaudz ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu sabojāt ražojuma plastmasas detaļas un virsmu.

12. Transportēšana

Pirms transportēšanas pilnīgi jānotecina dzesēšanas škidrums. Pacelšanai nelietojiet ierīces drošības mehānismus. Pielokiet balsta kājas un nostipriniet ierīces galvu, izmantojot transportēšanas stiprinājumus.

13. Glabāšana

Glabājiet ražojumu un tā piederumus tumšā, sausā un no sala drošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5 līdz 30 °C robežās.

Uzglabājiet ražojumu oriğinālajā iepakojumā.

Apsedziet ražojumu, lai to pasargātu no putekliem vai mitruma. Uzglabājiet lietošanas instrukciju kopā ar instrumentu.

14. Apkope

levērībai!

Pirms jebkādiem apkopes darbiem atvienojiet tīkla kontaktspraudni.

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope. Uz lodīšu gultņiem balstīta ierīces galvas vadīkla regulāri jāatbrīvo no netīrumiem.

Vanna (4) un dzesēšanas škidruma sūknis (13) ari regulāri jāattīra, jo pretējā gadījumā dimanta griešanas diska (2) dzesēšana nav nodrošināta.

Pēc lietošanas izskalojiet vannu (4) un ūdens sūkni (13) ar tīru ūdeni.

Apkopes darbi, kas nav nepārprotami aprakstīti šajā lietošanas instrukcijā, jāveic speciālistiem, jo var rasties bīstamas situācijas, kurām operators nav sagata-vots.

Rezerves daļu nomaiņu drīkst veikt vienīgi speciālisti.

Pieslēgumi un remonts

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēļ tehniskās apkalpošanas stacijai jānosūta bez eļļas un bez degvielas.

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: Griešanas disks, ogles suka, galda un griešanas galvas vadīklas

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

15. Utilizēšana un atkārtota izmantošana

Norādes par iepakojumu

lepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uznēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

16. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pa-reizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Dimanta griešanas disks atvienojas pēc motora izslēgšanas.	Pārāk viegli pievilkts stiprinājuma uzgrieznis	Pievelciet stiprinājuma uzgriezni
Motors nesāk darboties	Tīkla drošinātāja atteice Pārbaudiet tīkla drošinātāju
	Bojāts pagarinātāja vads Nomainiet pagarinātāja vadu
	Motora vai slēdža pieslēgumi nav kārtībā	Uzticiet pārbaudīt kvalificētam elektrikim
	Bojāts motors vai slēdzis Uzticiet pārbaudīt kvalificētam elektrikim
Motors nenodrošina jaudu	Nav pietiekams pagarinātāja vada šķērsgriezums	Sk. Pieslēgšana elektrotīklam, nostrādā drošinātājs
	Pārslodze Pārbaudiet instrumentu

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
