FS4700 - Viilija SCHEPPACH - Tasuta kasutusjuhend

Mark	Scheppach
Mudel	FS4700
Toote tüüp	Plaadilõikur (plaadilõikur)
Kasutus	Kodune ja käsitöö
Mootori võimsus	1200 W (lühiajaline töö S2 20 min)
Mootori pöörlemiskiirus	3000 min⁻¹
Toide	230 V ~ 50 Hz, pistik PRCD 10 mA
Isolatsiooniklass	F
Kaitseaste	IP54
Lõikepikkus	1200 mm
Lõikekõrgus 90° juures	40 mm
Lõikekõrgus 45° juures	34 mm
Laua mõõtmed	180 x 230 mm
Seadme mõõtmed	400 x 1377 mm
Töökõrgus	780 mm
Kaal	57 kg
Teemantketas	Ø 230 mm, ava Ø 25,4 mm
Jahutus	Veega, uputatud pumbaga
Peamised funktsioonid	Lõiked 90°, diagonaallõiked 45°, pikilõiked 45°
Kaasasolev varustus	Plaadilõikur, veepump, nurgatoestus, lauapikendus, 4 jalga, käepide, ristlõike mall
Hooldus ja puhastus	Puhasta pärast iga kasutamist niiske lapiga ja musta seebiga; loputa mahuti ja pump puhta veega
Kulumisosad	Lõikeketas, süsinikharjad, laua ja lõikepea juhikud
Remonditavus	Remont spetsialiseeritud elektriku poolt; originaalvaruosad on soovitatavad
Ohutus	PRCD 10 mA, isikukaitsevahendite kandmine (kaitseprillid, mask, kindad, kuulmiskaitse), laserklass 2
Säilitamistemperatuur	5 kuni 30 °C, kaitstud külma ja niiskuse eest

Korduma kippuvad küsimused - FS4700 SCHEPPACH

Miks mootor ei käivitu?

Kontrollige esmalt võrgukaitset ja pikendusjuhet. Kui need on korras, võib probleem olla mootori või lüliti ühendustes või vigases mootoris. Sellisel juhul laske kontrollida spetsialiseeritud elektrikul.

Kuidas vahetada teemantketast?

Ühendage pistik lahti. Keerake lahti kettakaitse kruvi ja eemaldage see. Kasutage Allen-võtit võlli hoidmiseks ja mutrivõtit ääriku mutri lahtikeeramiseks (vasakpoolne keere). Vahetage ketas, järgides pöörlemissuunda, seejärel paigaldage kaitse tagasi.

Kuidas reguleerida teemantketta paralleelsust?

Keerake lahti piirde siini kruvid ja joondage see ruudu või plaadi abil. Vajadusel demonteerige pikkuse indikaator ja kaabli kinnitus, seejärel keerake lahti saagimisseadme kuuskantmutrid, et joondada kogu komplekt piirde siiniga. Pingutage ja tehke proovilõige.

Milliseid lõikeid saab FS4700-ga teha?

Seade võimaldab lõikeid 90° (sirged), diagonaallõikeid 45° nurgatoestusega ja pikilõikeid 45° juhtsiini kallutades. Teemantketast tuleb alati veega jahutada.

Kuidas hooldada jahutusveepumpa?

Pärast iga kasutamist loputage mahuti ja pump puhta veega, et vältida ummistusi. Veenduge, et pump oleks alati enne masina käivitamist täielikult veega kaetud.

Millised on olulised ohutusjuhised?

Kandke alati kaitseprille, kuulmiskaitset, tolmumaski ja kindaid. Ärge kunagi viige käsi pöörleva ketta lähedale. Ühendage pistik lahti enne reguleerimist või hooldust. Kasutage ainult EN 13236 standardile vastavaid teemantkettaid.

Mida teha, kui teemantketas pärast seiskumist lahti tuleb?

See on tingitud ebapiisavalt pingutatud kinnitusmutrist. Pingutage mutter pärast masina lahti ühendamist ja kontrollige pingutust regulaarselt.

Kas selle masinaga saab lõigata puitu või metalli?

Ei, kasutus on eranditult ette nähtud plaatide, keraamika ja sarnaste materjalide lõikamiseks. Puidu ja metallide lõikamine on keelatud. Kasutage ainult plaatidele sobivaid lõikekettaid.

Kuidas masinat ohutult transportida?

Tühjendage enne transportimist jahutusvedelik täielikult. Pange jalad kokku ja kinnitage masina pea transpordilukkudega. Ärge kunagi tõstke masinat selle ohutusseadmetest.

Kust leida varuosi?

Varuosad ja tarvikud on saadaval Scheppachi teeninduskeskuses. Skannige QR-kood avalehel lisateabe saamiseks. Kasutage alati originaalosi, et tagada ohutus ja vastavus.

KASUTUSJUHEND FS4700 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks.

	Hoiatus - lugege vigastusriski vähendamiseks kasutusjuhendit.
	Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.
	Tähelepanu, lõikeoht! Ärge katsuge pöörlevaid osi
	Tähelepanu! Laserkiirgus! Ärge vaadake kiirde. Laseriklass 2.
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 168
2. Seadme kirjeldus 168
3. Tarnekomplekt 168
4. Sihtotstarbekohane kasutus 168
5. Ohutusjuhised....169
6. Tehnilised andmed....172
7. Lahtipakkimine....173
8. Ülespanemine / enne käikuvõtmist.... 173
9. Käikuvõtmine 173
10. Elektriühendus.... 174
11. Puhastamine.... 175
12. Transportimine 175
13. Ladustamine 175
14. Hooldus.... 175
15. Utiliseerimine ja taaskäitlus.... 175
16. Rikete kõrvaldamine 176
17. Vastavusdeklaratsioon 311

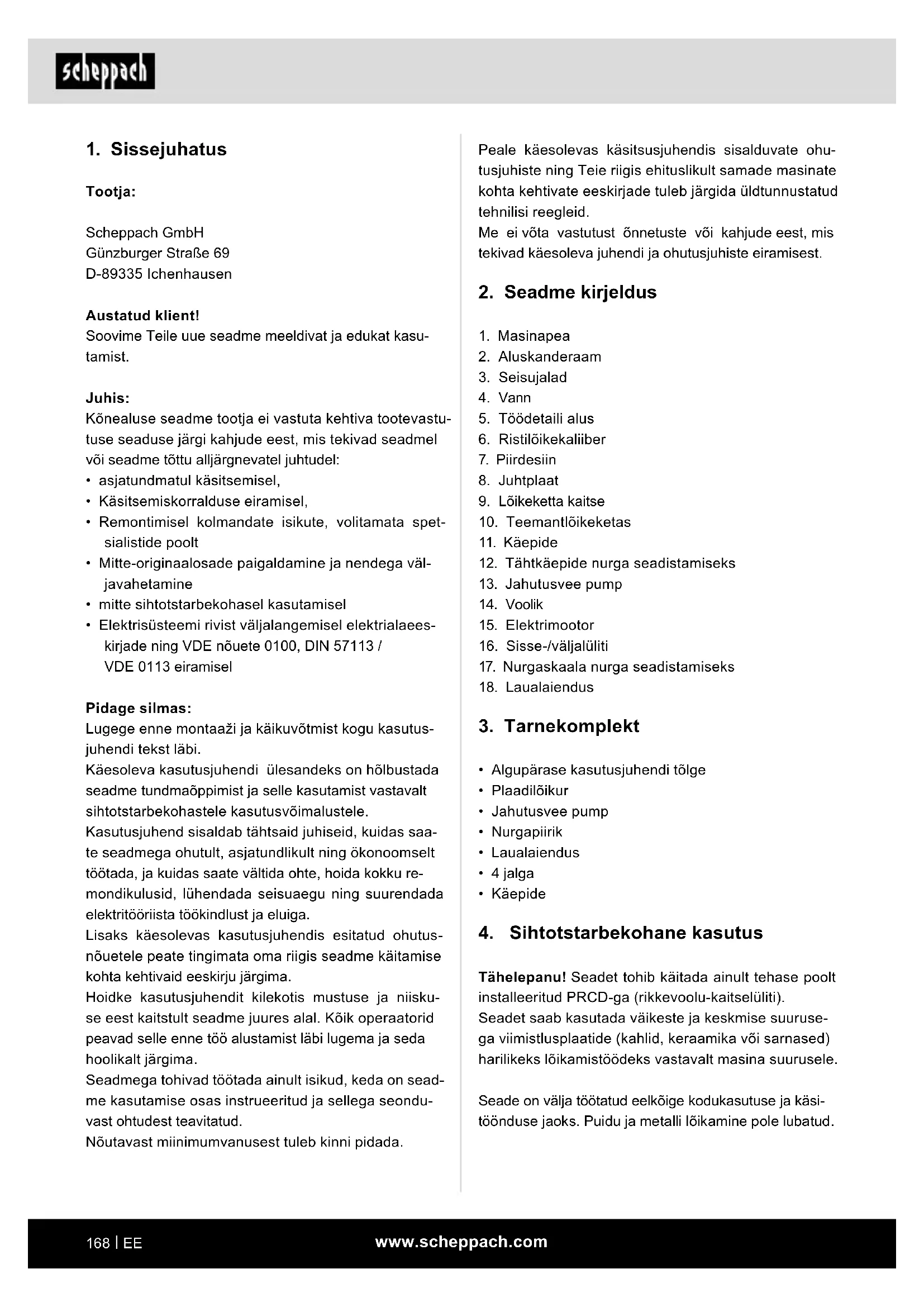

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel, • Käsitsemiskorralduse eiramisel,
• Remontimisel kolmandate isikute, volitamata spetsialistide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine • mitte sihtotstarbekohasel kasutamisel
• Elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hõlbustada seadme tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvatest ohtudest teavitatud.

Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus

1. Masinapea
2. Aluskanderaam
3. Seisujalad
4. Vann
5. Töödetaili alus
6. Ristilõikekaliiber
7. Piirdesiin
8. Juhtplaat
9. Lõikeketta kaitse
10. Teemantlöikeketas
11. Käepide
12. Tähtkäepide nurga seadistamiseks
13. Jahutusvee pump
14. Voolik
15. Elektrimootor
16. Sisse-/väljalüliti
17. Nurgaskaala nurga seadistamiseks
18. Laualaiendus

3. Tarnekomplekt

• Algupärase kasutusjuhendi tõlge - Plaadilõikur - Jahutusvee pump • Nurgapiirik - Laualaiendus • 4 jalga • Käepide

4. Sihtotstarbekohane kasutus

Tähelepanu! Seadet tohib käitada ainult tehase poolt installeeritud PRCD-ga (rikkevoolu-kaitselüliti).

Seadet saab kasutada väikeste ja keskmise suurusega viimistlusplaatide (kahlid, keraamika või sarnased) harilikeks lõikamistöödeks vastavalt masina suurusele.

Seade on välja töötatud eelköige kodukasutuse ja käsitöönduse jaoks. Puidu ja metalli lõikamine pole lubatud.

Seadet tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest tulenevate kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Kasutada tohib ainult antud masinale sobivaid lõikekettaid. Saeketaste kasutamine on keelatud.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.

Peale selle tuleb kehtivatest õnnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Sihtotstarbekohasest kasutusest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Teemantlõikeketta puudutamine katmata piirkonnas.
• Vale lõikeketta kasutamine. Tarnekomplektis sisalduv lõikeketas on heaks kiidetud eranditult viimistlusplaatide töötlemiseks.
• Jäsemete sisestamine töötavasse teemantlõikekettasse.
• Lõikeketta vigase teemantotsaku väljapaiskumine.
• Töödeldavate detailide ja nende osade väljapaiskumine.
• Kuulmiskahjustused, kui nõutavat kuulmekaitset ei kasutata.

Masinat tohib kasutada ainult tootja originaalosade ja originaaltarvikutega.

Järgida tuleb tootja ohutus-, töö- ja hooldusjuhiseid ning tehnilistes andmetes esitatud mõõtmeid.

Pange tähele, et meie seadmed ei ole konstrueeritud kommerts-, käsitöö- ega tööstuskasutuseks. Me ei võta endale pretensiooniõiguse kohustust, kui seadet kasutatakse kommerts-, käsitöö- või tööstusettevõtetes ning samaväärsetel tegevusaladel.

5. Ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

△ HOIATUS! Lugege läbi kõik ohutusjuhised, eeskirjad, illustratsioonid ja andmed, mis on selle elektritööriistaga kaasas. Kui te ei järgi alltoodud eeskirju, võib see põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja eeskirjad edaspidiseks alles.

Ohutusjuhistes kasutatav mõiste "elektritööriist" kehtib nii võrgutoitega (juhtmega) kui ka akutoitega (juhtmeta) elektritööriistade kohta.

Ärge vaadake laserkiire sisse. Laseriklass 2

Kaitske ennast ja ümbrust sobivate ettevaatusabinõudega õnnetusohtude eest!

• Ärge vaadake laserkiire sisse kaitsmata silmadega.
• Ärge vaadake kunagi otse kiirekäiku.
• Ärge suunake laserkiirt kunagi peegeldavatele pindadele ja inimeste või loomade peale. Ka väikese võimsusega laserkiir võib silmadel kahjustusi põhjustada.
• Ettevaatust - kui kasutatakse muid kui siinkohal esitatud toimimisviise, siis võib see ohtliku kiirgusplahvatuse põhjustada.
• Ärge avage kunagi laserimoodulit. Võib tekkida ootamatu kiirgusplahvatus.
• Kui masinat pikemat aega ei kasutata, siis tuleks patareid eemaldada.
• Laserit ei tohi teist tüüpi laseri vastu välja vahetada.
• Remonti tohib laseril teostada ainult laseri tootja või volitatud esindaja.

Täiendavad ohutusjuhised

⚠ TÄHELEPANU!

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui masinat käsitsetakse.

Tähelepanu! Plaadilõikurit FS4700 tohib käitada ainult tehase poolt installeeritud PRCD-ga 10 mA (rikkevoolu-kaitselülitiga).

• Isikliku kaitsevarustuse kandmine on kõigil töödel masinaga tingimata nõutav.
• Kandke silmavigastuste vältimiseks alati kaitseprille.
• Kandke vastava juuksepikkuse korral tingimata juuksevõrku või sobivat töömütsi.
• Kandke liibuvat tööriietust. Pöörlev tööriist võib varrukat või sarnast tabada.
• Ärge eemaldage laaste või tolmu kunagi palja käega.
• Eemaldage väljalülitatud masina korral laastud ja tolm eelistatult käsiharja või pintsliga.
• Kontrollige enne töö algust kaitseseadiste korrektset talitlust.
• Ärge koormake masinat üle, Te töötate paremini ja ohutumalt ettenähtud võimsusvahemikus.
• Kasutage õiget tööriista ja pöörake tähelepanu sellele, et tööriistad (lõikeketas) pole nüri ega ühelgi viisil kahjustatud.
• Kaablid tuleb alati masinast tahapoole eemale juhtida. Kaitske igasuguseid kaableid kuumuse, õli ja teravate servade eest.
• Tõmmake võrgupistik remontide ja hooldustööde või masina mittekasutuse korral välja.
• Elektriliste seadiste kallal tohib töid teostada ainult elektrispetsialist. Kasutada tohib ainult originaalosi.
• Puhtad töökohad hõlbustavad töötamist.
• Jälgige oma tegevust. Toimige töötamisel mõistlikult.
• Pöörake tähelepanu sellele, et alusehitis suudab masina raskust kanda ja on piisavalt stabiilne. Peab olema tagatud, et töötamisel ei saa tekkida võnked.
• Korrosiooni eest kaitsmiseks on masina kõik hallid osad tehases sisse määritud. Puhastage masin enne käikuvõtmist sobiva keskkonnasõbraliku puhastusvahendiga.
• Masinaga ei tohi töödelda terviseohtlikke või tolmu tekitavaid materjale nagu nt puitu, teflonit jms.
• Ärge kasutage masinat põlemisvõimeliste vedelike või gaaside läheduses.
• Kasutage masinat ainult sobivates ruumides ega jätke masinat märja või niiskuse kätte.
• Hoolitsege töötamisel alati hea valgustuse eest.
• Ärge kasutage võrgukaablit, et pistikut pistikupesast välja tõmmata.
• Kasutage alati teravaid ja puhtaid tööriistu.
• Lülitage masin ohtlike olukordade või tehniliste rikete korral kohe välja ja tõmmake võrgupistik välja.
• Kahjustuste korral ei tohi masinaga edasi töötada ja võrgupistik tuleb välja tõmmata.
• Kasutada tohib ainult tootja poolt lubatud rakendustööriistu ja tarvikuid. Mittelubatud osade kasutamine kätkeb endas ulatuslikku vigastusohtu.
• Hoidke tööpiirkond alati puhas ja korras. Tööpiirkonnas esinev mustus ja segadus võivad õnnetusi põhjustada.
• Kandke masinaga töötamisel alati kaitseprille. Tugeva tolmuemissiooniga töödel tuleb peale selle kasutada näo- või tolmumaski.

- Padrunivõti ja muud tööriistad tuleb enne masina sisselülitamist tingimata eemaldada.

- Seadke masin tasasele libisemiskindlale pinnale. Masin ei tohi kõikuda.

- Veenduge, et andmesildil esitatud pinge ühtib olemasoleva pingega. Alles siis ühendage pistik vooluvõrku.

- Pange kaitseprillid ette.

• Kandke kuulmekaitset.

• Kandke kaitsekindaid.

- Ärge kasutage pragulisi teemantlõikekettaid ja vahetage need välja.

• Tähelepanu! Lõikeketas talitleb järele!

- Ärge pidurdage teemantlõikeketast külgmist survet avaldades.

- Tähelepanu! Teemantlõikeketast tuleb alati veega jahutada.

- Tõmmake enne lõikeketta vahetamist võrgupistik välja.

- Kasutage ainult sobivaid teemantlõikekettaid.

- Ärge jätke masinat kunagi lastega ruumides järelevalveta.

- Tõmmake enne elektrilise mootoriruumisüsteemi kontrollimist võrgupistik välja.

- Lõikeketta pöörlemissuund: Kontrollige suunanoolt lõikekettal, noole suund peab ühtima mootorivõlli pöörlemissuunaga.

- Hoidke käed, sõrmed ja käsivarred pöörlevast lõikekettast eemal. Hoidke teemant-lõikeketta suhtes alati piisavat vahekaugust.

- Kasutage ainult tootja poolt soovitatud teemant-lõikekettaid, mis vastavad normile EN 13236. Saeketaste kasutamine on keelatud.

- Kasutage ainult lõikekettaid, mille pöördearv on min 3000 min ^-1 .

- Metalli ja puidu lõikamine pole lubatud.

- Lõikeketta jahutus: Tehke kindlaks, et lõikeketast jahutatakse kogu lõikamisprotseduuri ajal veega.

• Täitke vann enne töötamist alati veega.

Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

- Tervise ohtu seadmine elektrivoolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.

- Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.

- Peale selle võivad kõigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.

- Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning käsitsusjuhendit tervikuna.

- Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada. Kasutage tööriistu, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.

- Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

6. Tehnilised andmed

FS4700 FS3600 Mootori võimsus 1200 W 900 W

Töörežiim S2 20 min*
Mootori pöördearv 3000 min		-1
Vahelduvvoolumootor 230 V~, 50 Hz
Isoleermaterjali klass F
Kaitseliik IP54
Lõike pikkus	1200 mm	920 mm
Lõikekõrgus 90°	40 mm	36 mm
Lõikekõrgus 45°	34 mm	29 mm
Lõikelaud	180 x 230 mm
Mõõtmed	400 x 1377 mm	400 x 1290 mm
Töökõrgus	780 mm
Teemantlöikeketas	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Kaal	57 kg	51,5 kg

Õigus tehnilisteks muudatusteks reserveeritud!

* Sisselülituskestus S2 20 min (lühiajarežiim) tähendab, et mootorit tohib nimivõimsusega (1200 W) püsivalt koormata ainult andmesildil esitatud aja (20 min) vältel. Vastasel juhul soojeneks see lubamatult. Pausi ajal jahtub mootor jälle lähtetemperatuurile maha.

Müra ja vibratsioon

⚠ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Helivõimsustase LWA 116 dB

Helirõhutase LpA : 95 dB

Määramatus Kwa/pA 3 dB

7. Lahtipakkimine

• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige toodet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

HOIATUS!

Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

8. Ülespanemine / enne käikuvõtmist

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Joon. 3 - 5

Pakendamistehnilistel põhjustel pole Teie masin täielikult monteeritud.

1. Võtke masin pakendist välja ja asetage see ettevaatlikult põrandale.
2. Vabastage veidi tähtkäepidepolt (A) ja klappige seisujalad alla. Pingutage tähtkäepidepolt taas kinni (joon. 3).
3. Pange masin jalgade peale.
4. Monteerige käepide 2 kuuskantpoldiga (B) mootorikorpuse (joon. 4) külge.
5. Kinnitage jahutusvee pump (13) vannis (4) ettenähtud positsiooni.
6. Täitke vanni, kuni veepump on täielikult veega kaetud. Pidage silmas, et äravool on kindlalt suletud.

9. Käikuvõtmine

⚠ TÄHELEPANU!

Monteerige toode enne käikuvõtmist tingimata terviklikult!

Sisse-/väljalüliti (joon. 4)

Sisselülitamiseks vajutage sisse-/väljalülitil (16) "l" peale. Enne lõikamisprotseduuri algust tuleb ära oodata, kuni lõikeketas saavutab max pöörded ja jahutusvee pump (13) on vee lõikeketta juurde pumbanud. Väljalülitamiseks vajutage lülitil (16) "0" peale. (joon. 4).

Tähelepanu: lõikeketast tuleb alati veega jahutada.

Tähelepanu: lõikeketas talitleb järele.

Ärge pidurdage lõikeketast külgmist survet avaldades.

• Normaalsel kasutamisel võib mootorikorpus kuumaks minna.
• Ärge sundige masinat või tarvikuid suurema tööstusmasina tööd tegema. See pakub paremat tööd jõudlusega, milleks see konstrueeriti.
• Teostage masinal kõiki seadeid väljalülitatud masina korral.
• Ärge jätke masinat kunagi järelevalveta, kuni see töötab.
• Lahkuge väljalülitamise korral masina juurest alles siis, kui see seisab täielikult paigal.
• Lülitage masin enne võrgupistiku väljatõmbamist alati välja.
• Tõmmake võrgupistik alati välja. Ärge tõmmake kunagi pistikut pistikupesast välja kaablist hoides.
• Ärge kasutage lõikeketast, mis ei ühildu spetsifitseeritud suurustega.
• Ärge kandke masinat kunagi kaablist.
• Vahetage kahjustatud või rebenenud lõikekettad viivitamatult välja.

Kui Te pole kindel, kas mingi töötingimus on ohutu või ebaohutu, siis ärge töötage masinaga.

90° lõiked (joon. 6 - 7)

1. Lödvendage tähtpolti (C).
2. Seadke ristilõikekaliiber (6) 90° peale ja pingutage tähtpolt (C) taas kinni.
3. Pingutage tiibpolt (D) kinni, et ristilõikekaliiber (6) fikseerida. (joon. 6)
4. Lükake masinapea (1) käepidemest (11) taha.
5. Toetage plaat ristilõikekaliibril vastu piirdesiini (7).
6. Vajutage masinapea (1) käepideme (11) kaudu sobivale lõikesügavusele ja fikseerige masinapea taas.
7. Lülitage plaadilõikur sisse. Tähelepanu: Oodake ära, kuni jahutusvesi on lõikeketta (10) juurde jõudnud.
8. Tõmmake masinapead (1) aeglaselt ja ühtlaselt käepidemest (11) ettepoole läbi plaadi.
9. Lülitage plaadilõikur pärast lõike lõppu jälle välja.

45° diagonaallõige (joon. 8)

1. Seadistage nurgapiiraja (6) 45° peale.
2. Teostage lõige ülalpool selgitatud viisil.

45° pikilõige (joon. 9)

1. Vabastage mõlemal küljel tähtkäepidepolt (E).
2. Kallutage juhtsiini (8) vasakule, nurgaskaalal (17) 45° peale.
3. Pingutage tähtkäepidepolt (E) taas kinni.
4. Viige lõige kirjeldatud viisil läbi.

Teemantlõikeketta vahetamine (joon. 10 - 12)

Tähelepanu! Tõmmake võrgupistik välja.

1. Vabastage polt (F) ja võtke lõikeketta kaitse (9) maha. (joon. 10)
2. Pange sisekuuskantvõti (19) mootorivõllile kohale ja hoidke kinni.
3. Vabastage mutrivõtmega (20) äärikmutter lõikeketta (10) töötamise suunas. (vasakkeere)
4. Võtke välisäärik (21) ja lõikeketas (10) maha.
5. Puhastage kinnitusäärik enne uue lõikeketta montaaži hoolikalt.
6. Paigaldage uus lõikeketas vastupidises järjekorras ja pingutage kinni.
7. Tähelepanu: Pidage silmas lõikeketta töösuunda!
8. Monteerige lõikeketta kaitse (9) tagasi.

Teemantlõikeketta paralleelsuse seadistamine (joon. 13 - 15)

Kui lõige ei kulge sirgelt või plaat murdub piki lõikejoont, siis tuleb seadistada teemantlõikeketta paralleelsust.

1. Alguses tuleb piirdesiin juhtsiiniga täisnurkseks seadistada. Selleks vabastage piirdesiini mõlemad sisekuuskantpoldid (A) ja joondage see suure täisnurknurgikuga või suure viimistlusplaadiga täisnurkselt välja.
2. Selleks peab teemantlõikeketas jooksma kogu pikkuses piki nurgiku või plaadi serva. Pingutage seejärel piirdesiini mõlemad sisekuuskantpoldid (A) jälle kinni.
3. Demonteerige pikkusenäidik, eemaldades selleks mõlemad ristpeakruvid (B). (joon. 16)
4. Demonteerige kaablifiksaator (C). (joon. 17)
5. Vabastage vastavalt kahte saemooduli kuuskantmutrit (D) igal küljel veidi. (joon. 18, 19)
6. Nüüd saab saemooduli koos teemantlõikekettaga täisnurknurgiku või suure viimistlusplaadiga piirdesiini suhtes välja joondada. (joon. 20)
7. Pingutage saemooduli kuuskantmutrid taas tugevasti kinni ja monteerige jälle kõik masinaosad. Kontrollige paralleelsust ja viige läbi proovilõige. Kui proovilõige ei peaks olema ikka veel rahuldav, siis teostage punktid 1 - 6 uuesti.

10. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise tõttu.
• Praod isolatsiooni vananemise tõttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste tõttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvõrku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinatele C 16A või K 16A kaitset!

Ühendusliik Y

Kui osutub vajalikuks võrguühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte.

11. Puhastamine

Tähelepanu!

Tömmake enne igasugust seadistamist, korrashoiutööd ja parandamist võrgupistik välja!

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad.
• Hõõruge toode puhta lapiga üle või puhuge madala rõhuga suruõhuga läbi.
• Me soovitame toodet iga kord pärast kasutamist vahetult puhastada.
• Puhastage toodet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid, need võivad toote plastosi ja pealispinda rikkuda.

12. Transportimine

Enne transportimist tuleb jahutusvedelik täielikult välja lasta. Ärge kasutage masina ülestõstmiseks ohutusseadiseid. Klappige seisujalad sisse ja kindlustage masinapea transpordikindlustustega.

13. Ladustamine

Ladustage toodet ja selle tarvikuid pimedas, kuivas, pakaseta ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel.

Säilitage toodet originaalpakendis.

Katke toode kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.

14. Hooldus

Tähelepanu!

Tömmake enne kõiki hooldustöid võrgupistik välja.

Seadme sisemuses ei leidu edasisi hooldatavaid detaile. Kuullaagerdatud masinapea juhikut tuleb regulaarselt mustusest puhastada.

Vanni (4) ja jahutusvee pumpa (13) tuleb samuti regulaarselt mustusest puhastada, sest vastasel juhul pole teemantlõikeketta (2) jahutus enam tagatud.

Loputage vann (4) ja veepump (13) pärast kasutamist puhta veega läbi.

Hooldustöid, mida pole käesolevas kasutusjuhendis selgesõnaliselt kirjeldatud, peab teostama erialapersonal, sest võivad tekkida ohuolukorrad, milleks operaator pole ette valmistatud.

Varuosade väljavahetust tohib teostada eranditult erialapersonal.

Ühendused ja remont

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korral esitage palun järgmised andmed:

• mootori vooluliik • masina tüübisildi andmed • mootori tüübisildi andmed

Tähtis juhis remondi korral:

Palun pidage seadme remondiks tagasitarnimisel silmas, et seade tuleb saata ohutusalastel põhjustel teenindusjaama õli- ja kütusevabalt.

Teenindusinformatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: lõikeketas, süsiharjad, laua ja lõikepea juhikud

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

15. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadme isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
• Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)
• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks kohustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle tasuta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
• Tootja ja levitaja edasised täiendavad tagasivõtutingimused saate teada vastavast klienditeenindusest.
• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

16. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Teemantlõikeketas vabaneb pärast mootori väljalülitamist.	Kinnitusmutter liige nõrgalt kinni pingutatud	Pingutage kinnitusmutter kinni
Mootor ei käivitu	Võrgukaitse rivist väljas Kontrollige võrgukaitset
	Pikendusjuhe defektne	Vahetage pikendusjuhe
	Ühendused mootoril või lülitil pole korras	Laske elektrikul kontrollida
	Mootor või lüliti defektne	Laske elektrikul kontrollida
Mootor puudub võimsus	Pikendusjuhtme ristlõige ebapiisav	Vt elektrilist ühendamist, kaitse rakendub
	Ülekoormus	Kontrollige tööriista

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantiile nimetatud vigade tõttu. Õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
