KULLANIM KILAVUZU FS4700 SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İkaz - Yaralanma riskinin azaltılması için kullanım kılavuzu okuyun!
	Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
	Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı toz oluşabilir. Asbest içeren materyal işlenmemelidir!
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da cihazdan çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.
	Dikkat kesik tehlikesi! Dönen parçalara elinizi uzatmayın.
	Dikkat! Lazer ışını! Işının içine bakmayın.Lazer sınıfı 2.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....297
2. Cihaz açıklaması 297
3. Teslimat kapsamı 297
4. Amacına uygun kullanım 297
5. Güvenlik uyarıları 298
6. Teknik veriler.... 301
7. Ambalajdan çıkarma....302
8. Kurulum / işletme almadan önce 302
9. İşletime alma....302
10. Elektrik bağlantısı 303
11. Temizlik 304
12. Taşıma 304
13. Depolama....304
14. Bakim 304
15. İmha ve yeniden değerlendirme 305
16. Arıza giderme 305
17. Uygunluk beyanı 312

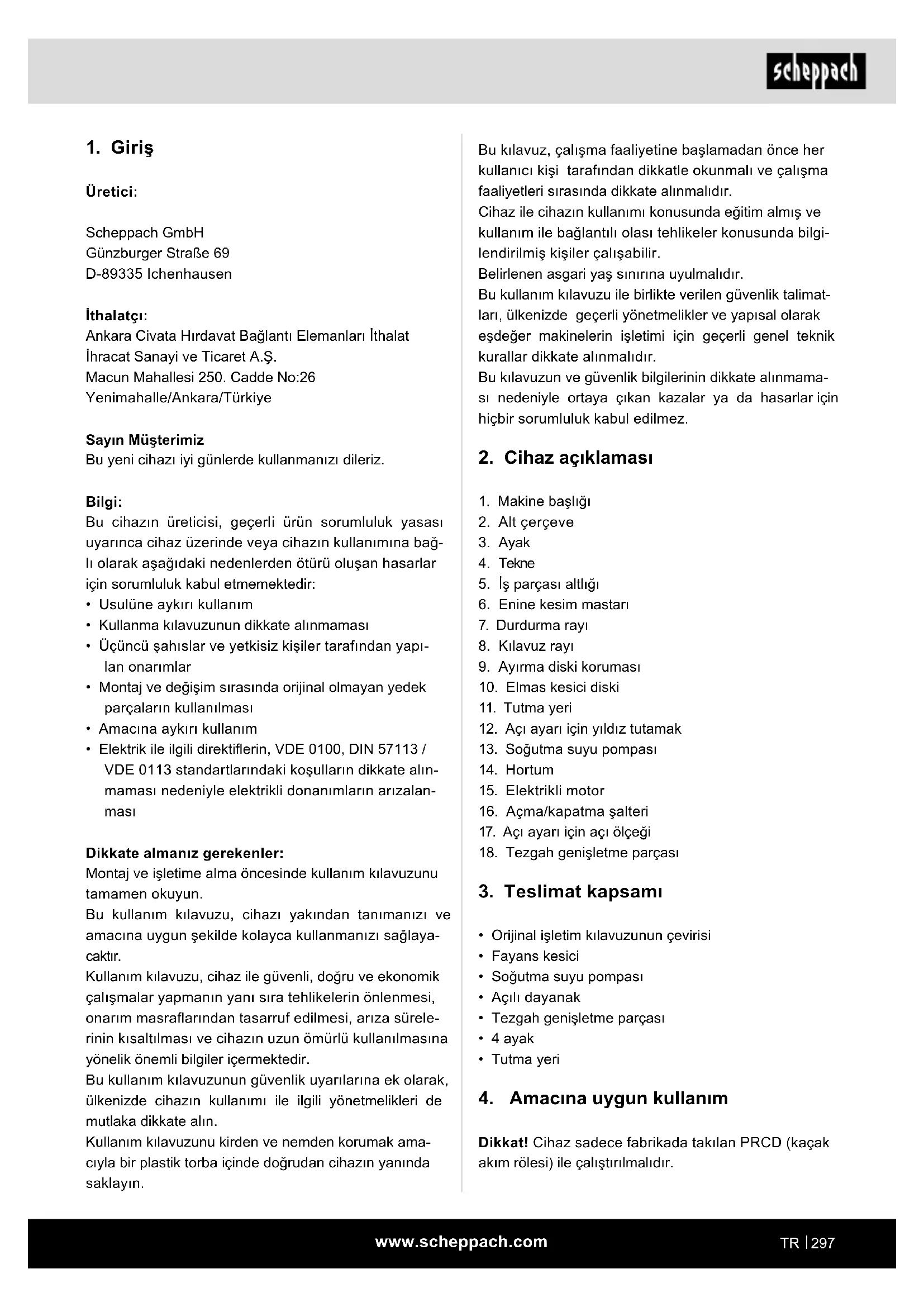

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

- Usulüne aykırı kullanım

- Kullanma kılavuzunun dikkate alınmaması

- Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması

- Amacına aykırı kullanım

- Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısıltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- ciyla bir plastik torba içinde doğrudan cihazın yanında saklayın.

Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz açıklaması

1. Makine başlığı

2. Alt çerçeve

3. Ayak

4. Tekne

5. İş parçası altlığı

6. Enine kesim mastari

7. Durdurma rayı

8. Kılavuz rayı

9. Ayırma diski koruması

10. Elmas kesici diski

11. Tutma yeri

12. Açı ayarı için yıldız tutamak

13. Soğutma suyu pompası

14. Hortum

15. Elektrikli motor

16. Açma/kapatma şalteri

17. Açı ayarı için açı ölçeği

18. Tezgah genişletme parçası

3. Teslimat kapsamı

- Orijinal işletim kılavuzunun çevirisi

- Fayans kesici

- Soğutma suyu pompası

- Açılı dayanak

- Tezgah genişletme parçası

• 4 ayak

- Tutma yeri

4. Amacına uygun kullanım

Dikkat! Cihaz sadece fabrikada takılan PRCD (kaçak akım rölesi) ile çalıştırılmalıdır.

Cihaz, makine boyutuna uygun olarak küçük ve orta boy fayanslar (karolar, seramik veya benzeri) üzerinde olağan kesme işleri için kullanılabilir.

Cihaz özellikle ev ve zanaatkarlar için tasarlanmıştır. Ahşap ve metal kesimine izin verilmez.

Cihaz, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucunda ortaya çıkan her türlü hasardan veya yaralanmalardan üretici değil, kullanıcı/operatör sorumludur.

Sadece makine için uygun ayırma diskleri kullanılabilir. Testere bıçaklarının kullanılması yasaktır.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlike- ler ile ilgili eğitim almış olmalıdır.

Bunun dışında geçerli kaza önleme talimatlarına tama- men uyulmalıdır.

İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Örtülü olmayan alanda elmas kesici diske temas.
• Yanlış bir ayırma diski kullanımı. Teslimat kapsamına dahil olan ayırma diski, sadece fayansların işlenmesi için onaylanmıştır.
• Çalışır durumdaki elmas kesici diske dokunulması.
• Hatalı bir elmas ataşmanın ayırma diskinden fırlaması.
• İşleme parçalarının ve işleme parçası bölümlerinin dışarı fırlaması.
• Gerekli koruyucu kulaklığın kullanılmamasında işitme hasarları.

Makine, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın.

Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI! Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun. Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın.

Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

1. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli takımın dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim denge-de durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet giyin. Bol kıyafet veya takı kul- lanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

1. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5. Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sa-hip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

İşının içine bakmayın

Lazer sınıfı 2

Kendinizi ve çevrenizi uygun önlemler alarak, kaza tehlikelerinden koruyun!

• Göz koruması olmadan lazer işının içine bakmayın.
• Asla doğrudan ışın yoluna bakmayın.
• Lazer ışınına asla yansıtan yüzeylere, kişiler veya hayvanlara tutmayın. Düşük güce sahip bir lazer ışını da göze zarar verebilir.
• Dikkat; burada belirtilen işlemlerden farklı işlemlerin uygulanması durumunda tehlikeli bir ışına maruz kalınabilir.
• Lazer modülü asla açmayın. Bu beklenmeyen ışın maruziyetine neden olabilir.
• Makine uzun süre kullanılmayacaksa aküler çıkarılmalıdır.
• Bu lazer, başka bir tipte lazer ile değiştirilmemelidir.
• Lazerde yapılacak onarımlar sadece lazer üreticisi veya başka yetkili temsilci tarafından uygulanabilir.

İlave güvenlik uyarıları

⚠ DİKKAT!

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etki-leyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, makineyi kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Dikkat! Fayans kesici FS4700 sadece fabrikada takılan PRCD 10 mA (kaçak akım rölesi) ile çalıştırılmalıdır.

• Makine ile yapılan tüm çalışmalarda kişisel koruyucu donanım kullanılması zorunludur.
• Göz yaralanmalarını önlemek için daima koruyucu gözlük takın.

• Saçlarınız uzunsa mutlaka saç filesi veya uygun bir çalışma başlığı takın.

• Dar iş kıyafetleri giyin. Dönen takım kolunuzu veya benzeri bir şeyi yakalayabilir.

• Talaş veya tozu asla çıplak elle temizlemeyin.
• Makine kapalıyken talaş veya tozu en iyi şekilde el fırçası veya fırça ile temizleyin.
• Çalışmaya başlamadan önce koruma tertibatlarını doğru çalışma bakımından kontrol edin.
• Makineyi aşırı yüklemeyin, belirtilen güç aralığında daha iyi ve daha güvenli çalışısınız.
• Doğru takımı kullanın ve takımların (ayırma diski) körelmiş veya herhangi bir şekilde hasarlı olmadığından emin olun.
• Kabloları her zaman makineden uzağa arkaya doğru yönlendirin. Tüm kabloları ısıya, yağlara ve keskin kenarlara karşı koruyun.
• Onarım ve bakım çalışmaları sırasında ve makineyi kullanmadığınızda elektrik fişini çekin.
• Elektrik tesisatlarında çalışmalar sadece bir uzman elektrikçi tarafından yapılabilir. Sadece orijinal parçalar kullanılmalıdır.
• Temiz çalışma alanları çalışmayı kolaylaştırır.
• Ne yaptığınıza dikkat edin. Çalışmalara sağduyu ile gidin.
• Alt yapının, makinenin ağırlığını taşıyabileceğinden ve yeterince sağlam olduğundan emin olun. Çalışma sırasında titreşim oluşmayacağını emin olun.
• Korozyondan korumak için makinenin tüm çıplak parçaları fabrikada yoğun yağ ile yağlanmıştır. Makineyi çalıştırmadan önce uygun bir çevre dostu temizlik maddesi ile temizleyin.
• Makine ile örneğin ahşap, teflon vb. sağlık için tehlikeli veya toz oluşturan malzemeler işlenmemelidir.
• Makineyi yanıcı sıvıların ya da gazların yakınında kesim yapmayın.
• Makineyi sadece uygun ortamlarda kullanın ve makineyi neme veya rutubete maruz bırakmayın.
• Çalışırken her zaman iyi aydınlatma sağlayın.
• Şebeke fişini elektrik prizinden ayırmak için kablodan tutup çekmeyin.
• Her zaman keskin ve temiz takımlar kullanın.
• Tehlikeli durumlarda veya teknik arızalarda makineyi derhal kapatın ve elektrik fişini çekin.
• Hasar durumunda makineyle çalışmaya devam edilemez ve elektrik fışı çekilmelidir.
• Yalnızca üretici tarafından onaylanmış takımlar ve aksesuarlar kullanılabilir. Onaylanmamış parçaların kullanılması ciddi yaralanma tehlikesi yaratır.
• Çalışma alanını daima temiz ve düzenli tutun. Çalışma alanındaki kir ve dağınlıklık kazalara neden olabilir.
• Makine ile çalışırken daima koruyucu gözlük takın.

Toz oluşumunun yoğun olduğu çalışmalarda ayrıca yüz maskesi veya toz maskesi kullanılmalıdır.

- Makineyi çalıştırmadan önce somun anahtarı ve diğer takımları mutlaka çıkarın.

- Makineyi düz ve kaymaz bir zemin üzerine yerleştirin. Makine sallanmamalıdır.

- Veri levhasında belirtilen voltajın mevcut voltajla aynı olduğundan emin olun. Ancak bundan sonra fisi elektrik şebekesine takın.

- Koruyucu gözlük takın.

- Koruyucu kulaklık kullanın.

- Koruyucu eldiven kullanın.

- Çatlak elmas kesici disklerini artık kullanmayın ve değiştirin.

- Dikkat! Ayırma diski çalışmaya devam eder!

- Elmas kesici diski yanal baskı ile frenlemeyin.

- Dikkat! Elmas kesici diski her zaman su ile soğutulmalıdır.

- Ayırma diskini değiştirmeden önce elektrik fışini çekin.

- Sadece uygun elmas kesici diskler kullanın.

- Makineyi çocukların bulunduğu yerlerde asla gözetimsiz bırakmayın.

- Elektrikli motor bölmesi sistemini kontrol etmeden önce elektrik fişini prizden çekin.

- Ayırma diskinin dönüş yönü: Ayırma diski üzerindeki yön okunu kontrol edin, okun yönü motor milinin dönüş yönüyle eşleşmelidir.

- Ellerinizi, parmaklarınızı ve kollarınızı dönen ayırma diskinden uzak tutunuz. Elmas ayırma diski ile aranızda daima yeterli mesafe bırakınız.

- Sadece üretici tarafından önerilen ve EN 13236'ya uygun elmas kesme disklerini kullanın. Testere bıçaklarının kullanılması yasaktır.

- Sadece en az 3000 dak ^-1 hıza sahip ayırma diskleri kullanın.

• Metal ve ahşap kesimine izin verilmez.

- Ayırma diskinin soğutulması: Tüm kesme işlemi sırasında ayırma diskinin su ile soğutulduğundan emin olun.

- Çalışmaya başlamadan önce tekneyi daima su ile doldurun.

Artik riskler

Makine, en son teknolojiye göre ve geçerli güvenlik ku- ralları dikkate alınarak üretilmiştir. Ancak yine de çalış- ma sırasında artık riskler oluşabilir.

- Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.

• Ayar veya bakım işlerine başlamadan önce, başlatma düğmesini serbest bırakın ve elektrik fışini prizden ayırın.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır. Bu kullanım kılavuzunda önerilen takımları kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.
• Makine çalıştığıında ellerinizi çalışma alanından uzak tutun.

6. Teknik veriler

FS4700 FS3600
Motor gücü 1200 W 900 W

Çalışma modu S2 20 min*
Motor devir sayısı 3000 min		-1
Alternatif akımlı motor 230 V~50 Hz
Yalıtım maddesi sınıfı	F
Koruma türü	IP54
Kesik uzunluğu	1200 mm	920 mm
Kesim yüksekliği 90°	40 mm	36 mm
Kesim yüksekliği 45°	34 mm	29 mm
Kesme tezgahı	180 x 230mm
Ölçüler	400 x 1377mm	400 x 1290mm
Çalışma yüksekliği	780 mm
Elmas kesici diski	∅ 230 mm x ∅ 25,4 mm	∅ 200 mm x ∅ 25,4 mm
Ağırlık	57 kg	51,5 kg

Teknik değişiklik yapma hakkı saklıdır!

* Çalıştırma süresi S2 20 dak (kısa işletim) nominal güçlü (1200 W) motora sadece veri levhası üzerinde belirtilen süre (20 dak) ile sürekli yüklenilebileceği anlamına gelir. Aksi halde izin verilmediği şekilde ısınabilir. Mola sırasında motor tekrar çıkış sıcaklığına soğur.

Gürültü ve titreşim

△ Uyarı: Gürültü, sağlığınızı son derece olumsuz etki-leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

Karakteristik ses değerleri

Ses gücü seviyesi L_WA	116 dB
Ses basıncı seviyesi L_pA	95 dB
Hata pay I_K_wa/pA	3 dB

7. Ambalajdan çıkarma

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

⚠ UYARI!

Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

8. Kurulum / işletme almadan önce

⚠ DİKKAT!

İşletime almadan önce cihazı mutlaka komple monte edin!

Res. 3 - 5

Ambalajlama nedenleriyle, makineniz tam olarak monte edilmemiştir.

1. Makineyi ambalajından çıkarın ve dikkatlice yere yan yatırım.

2. Yıldız tutamağı (A) hafif çözün ve ayakları aşağı katlayın. Yıldız tutamağı tekrar sıkın. (Res. 3)

3. Makineyi ayakları üzerine yerleştirin.

4. El tutamağını 2 adet altı köşeli vida (B) ile motor gövdesine (Res. 4) monte edin.
5. Soğutma suyu pompasını (13) tekneye (4) öngörü- len konumda sabitleyin.
6. Su pompası tamamen su ile kaplanana kadar tekneyi doldurun. Tahliye deliğinin sıkıca kapalı olduğundan emin olun.

9. İşletime alma

⚠ DİKKAT!

İşletime almadan önce ürünü mutlaka komple monte edin!

Açma/kapatma şalteri (Res. 4)

Açmak için, açma/kapama şalterinde(16) "I" tuşuna basın. Ayırma işlemine başlamadan önce, kesme diskinin maksimum hıza ulaşmasını ve soğutma suyu pompasının (13) ayırma diskine su pompalamasını bekleyin. Kapatmak için şalterdeki (16) "0" tuşuna basın. (Res. 4).

Dikkat: Ayırma diski her zaman su ile soğutulmalıdır.

Dikkat: Ayırma diski çalışmaya devam eder.

Ayırma diskini yanal baskı ile frenlemeyin.

• Motor gövdesi normal kullanım sırasında ısınabilir.
• Makineyi veya bir aksesuarı daha büyük bir endüstriyel makinenin işini yapmaya zorlamayın. Makine, tasarlandığı güçle daha iyi bir iş çıkaracaktır.
• Tüm makine ayarlarını makine kapalıyken gerçekleştirin.
• Makineyi çalıştığı sürece asla gözetimsiz bırakmayın.
• Makineyi kapatırken makineden komple durduktan sonra uzaklaşın.
• Elektrik fişini çekmeden önce makineyi daima ka- patın.
• Her zaman elektrik fişini çekin. Fışı asla kablodan tutarak prizden çıkarmayın.
• Belirtilen boyutlara uymayan bir ayırma diski kullan- mayın.
• Makineyi asla kablosundan tutarak taşımayın.
• Hasarlı veya çatlamış ayırma disklerini derhal değiştirin.

Bir çalışma koşulunun güvenli olup olmadığından emin olmadığınız durumda makine ile çalışmayın.

90° kesimler (Res. 6 - 7)

1. Yıldız civatayı (C) gevşetin.

2. Enine kesim mastarını (6) 90°'ye ayarlayın ve yıldız cıvatayı (C) tekrar sıkın.

3. Enine kesim mastarını (6) sabitlemek için kelebek cıvatayı (D) sıkın. (Res. 6)

4. Makine başlığını (1) tutamak kolunda (11) geriye doğru itin.
5. Fayansı, enine kesim mastarındaki durdurma rayına (7) yerleştirin.
6. Makine başlığını (1) tutamak kolu (11) üzerinden istenen kesme derinliğine kadar bastırın ve makine başlığını tekrar sabitleyin.
7. Fayans kesiciyi çalıştırın. Dikkat: Soğutma suyu ayırma diskine (10) ulaşana kadar bekleyin.
8. Makine başlığını (1) yavaş ve eşit bir şekilde tutamak kolunda (11) öne doğru fayansın arasından çekin.
9. Kesim sonunda, fayans kesiciyi tekrar kapatın.

45° çapraz kesim (Res. 8)

1. Açılı dayanağı (6) 45°'ye ayarlayın.
2. Kesimi yukarıda belirtildiği gibi uygulayın.

45° boyuna kesim (Res. 9)

1. Yıldız civatayı (E) her iki tarafta gevşetin.
2. Kılavuz rayını (8) açı ölçeğinde (17) 45° sola eğin.
3. Yıldız civatayı (E) tekrar sıkın.
4. Kesimi, açıklandığı gibi gerçekleştirin.

Elmas kesici diskin değiştirilmesi (Res. 10 - 12) Dikkat! Elektrik fisini çekin

1. Civatayı (F) çözün ve ayırma diski korumasını (9) çıkarın. (Res. 10)
2. Alyan anahtarını (19) motor miline yerleştirin ve tutun.
3. Somun anahtarı (20) ile flanş somununu ayırma diskinin (10) hareket yönünde gevşetin. (Soldan dişli)
4. Dış flanşı (21) ve ayırma diskini (10) çıkarın.
5. Yeni ayırma diski takılmadan önce tutucu flanşı dikkatlice temizleyin.
6. Yeni ayırma diskini ters sıralamayla yeniden yerleştirin ve sıkın.
7. Dikkat: Ayırma diskinin dönüşü yönüne dikkat edin!
8. Ayırma diski korumasını (9) tekrar takın.

Elmas kesici diskin paralelliğinin ayarlanması (Res. 13 - 15)

Kesim düzgün değilse veya fayans kesim hattı boyunca kırılıyorsa, elmas kesici diskinin paralelliği ayarlanmalıdır.

1. İlk olarak, durdurma rayı kılavuz rayına dik olarak ayarlanmalıdır.

Bunun için, durdurma rayının iki altı köşeli cívata- sını (A) gevşetin ve bir büyük dik açı veya büyük bir fayans ile dik açılı olarak hizalayın.
2. Bunun için, elmas kesici disk, açının veya fayan- sın kenarının tüm uzunluğu boyunca uzanmalıdır. Ardından, durdurma rayının iki altı köşeli cıvatayı (A) tekrar sıkın.
3. İki yıldız vidayı (B) sökerek uzunluk göstergesini sökün. (Res. 16)
4. Kablo sabitlemesini sökün (C). (Res. 17)
5. Her iki tarafta testere ünitesinin iki altıgen somununu (D) hafifçe gevşetin. (Res. 18, 19)
6. Şimdi, testere ünitesi ve elmas kesici diski, bir dik açı veya büyük bir fayans yardımıyla durdurma rayına hizalanabilir. (Res. 20)
7. Testere ünitesinin altıgen somunlarını tekrar sıkın ve tüm makine parçalarını tekrar monte edin. Paralelliği kontrol edin ve bir deneme kesimi yapın.
Deneme kesimi hala tatmin edici değilse, 1 - 6. adımları tekrarlayın.

10. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur.

Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• Izolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Yol verme akımı yüksek makinelerde (3000 watt ve üzeri), tek fazlı alternatif akımlı motorlar için C 16A veya K 16A sigorta kullanılmasını tavsiye ediyoruz!

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

11. Temizlik

Dikkat!

Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fişini prizden ayırın!

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun.
• Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak sabun ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına ve yüzeye zarar verebilir.

12. Taşıma

Taşımadan önce soğutucu madde tamamen boşaltılmalıdır. Kaldırmak için makinenin koruma tertibatlarını kullanmayın. Ayakları katlayın ve makine başlığını taşıma emniyetleri ile sabitleyin.

13. Depolama

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini ka- patın. Kullanım kılavuzunu takımın yanında saklayın.

14. Bakım

Dikkat!

Tüm bakım çalışmalarından önce elektrik fişini çekin.

Cihazın içerisinde bakım yapılacak başka parçalar bulunmamaktadır. Bilyalı yataklı makine başlığı kılavuzu düzenli olarak kirden arındırılmalıdır. Tekne (4) ve soğutma suyu pompası (13) da düzenli olarak temizlenmelidir, aksi takdirde elmas kesici diskinin (2) soğutulması garanti edilemez.

Kullanımdan sonra tepsiyi (4) ve su pompasını (13) te-miz su ile durulayınız.

Bu kullanma kılavuzunda açıkça belirtilmeyen bakım çalışmaları, operatörün hazırlıklı olmadığı tehlikeli durumlara yol açabileceğinden, uzman personel tarafından yapılmalıdır.

Yedek parçaların değiştirilmesi sadece uzman personel tarafından yapılmalıdır.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

Onarım durumunda önemli bilgi:

Cihazı onarım için iade ederken, güvenlik nedenlerinden dolayı cihazın servis istasyonuna yağ ve benzinden arındırılmış olarak gönderilmesi gerektiğini lütfen unutmayın.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Ayırma diskleri, karbon fırçalar, tezgah ve kesme başlığı kılavuzları

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

15. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

- Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

- Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, önce-sinde yeni bir cihaz satın almadan veya bölgeniz-deki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

16. Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Motor kapatıldıktan sonra elmas kesici diski ayrılır	Sabitleme somunu çok hafif sıkılmış	Sabitleme somununu sıkın
Motor çalışmaya başlamıyor	Şebeke sigortasının kesilmesi Şebeke sigortasını kontrol edin
	Uzatma kablosu arızalı Uzatma kablosunu değiştirin
	Motordaki ya da şalterdeki bağlantılar düzgün değil	Uzman elektrikçiye kontrol ettirin
	Motor ya da şalter arızalı Uzman elektrikçiye kontrol ettirin
Motor performans göstermiyor	Uzatma hattının çapraz kesiti yeterli değil	Elektrik bağlantısına bakın, sigorta devreye giriyor
	Aşırı yüklenme Takımı kontrol edin

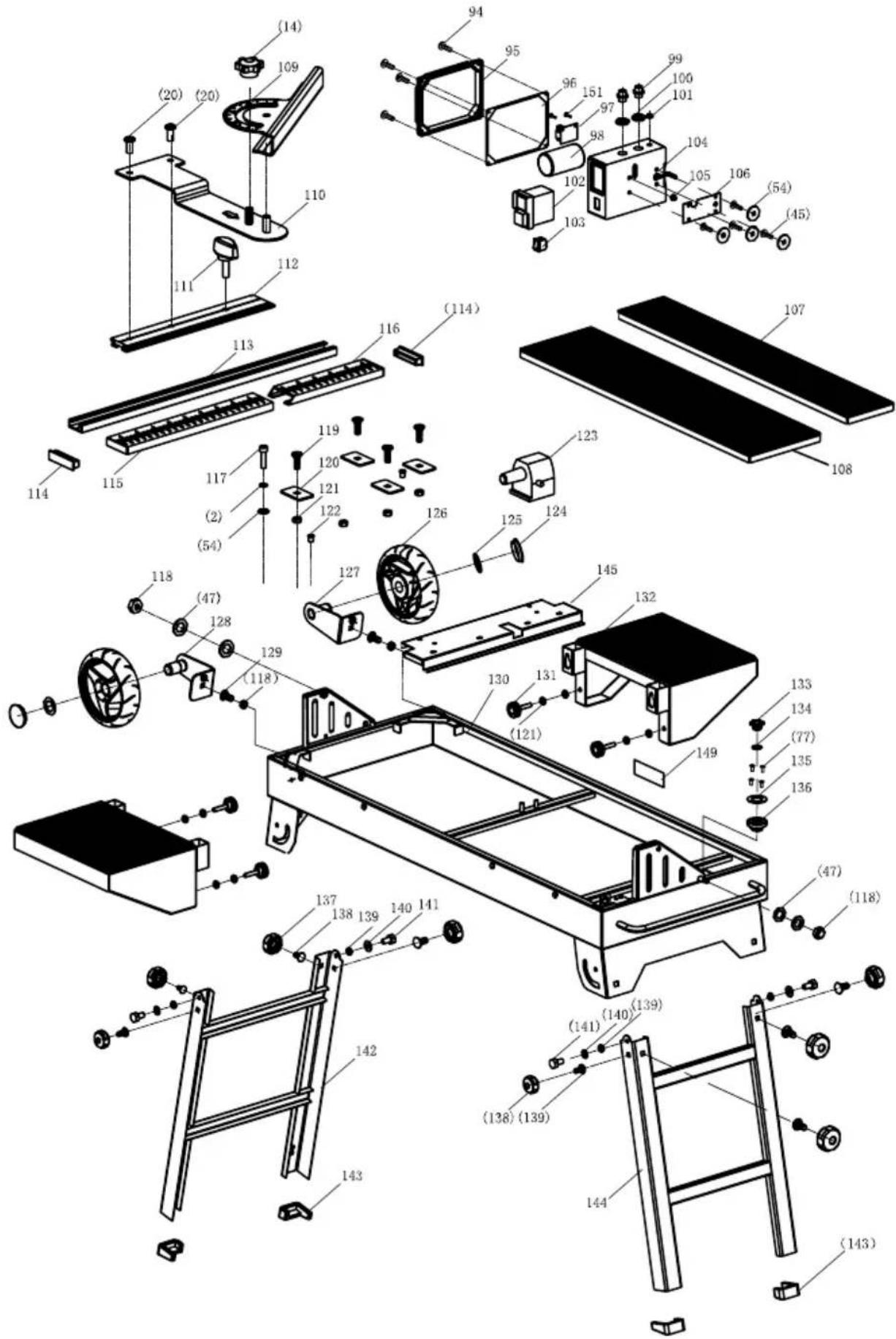

FS4700

SW4700 (1)

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alicıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
