KULLANIM KILAVUZU C-MT200-X SCHEPPACH

TR Akülü çapa makinesi | Orijinal kullanma kılavuzunun çevirisi 307

1

1 Giriş.... 308
2 Amacına uygun kullanım.... 308
3 Ürün açıklaması (Res. 1-7) 308
4 Teslimat kapsamı (Res. 2) 308
5 Ambalajdan çıkarma 308
6 Teknik veriler 309
7 Güvenlik uyarıları 309
8 Montaj 311
9 Kullanım 312
10 Çalışma bilgileri.... 313
11 Temizlik ve bakım 313
12 Depolama ve taşıma 314
13 Onarım ve yedek parça siparişi.... 314
14 İmha ve yeniden değerlendirme.... 315
15 Ariza giderme.... 316
16 AB uygunluk beyani 316
17 Patlatılmış çizim 317

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Her zaman koruyucu kask takın!
	Koruyucu eldivenler takın!
	Sağlam ayakkabılar giyin!

	Ürünü yağmura maruz bırakmayın. Ürün sa-dece kuru ortam koşulları altında yerleştirile-bilir, depolanabilir ve işletmebilir.
	Dikkat! Hareket eden biçak nedeniyle yara-lanma tehlikesi.
	Güvenlik mesafesini koruyun! Fırlatılan nes-nelere dikkat edin.
	Diğer kişilerin güvenlik mesafesine uydukla-rından emin olun.
	Bakım, tadilat, ayar ve temizleme işlemlerini yalnızca motor kapalı ve akü çıkarılmış hal-deyken gerçekleştirin.
	Ayaklarınızı dönen uygulama takımlarından uzak tutun.
	Kesim genişliği.
	Bıçak silindiri çapı.
	Ürünün garanti edilen ses gücü seviyesi.
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

! iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mül- ke zarar verebilecek potansiyel olarak tehli- keli bir durumu belirten sinyal sözcüğü.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrıca geçerli ulusal talimatları da dikkate alın. Kullanmadan önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu muhafaza edin ve ürünü devrederken birlikte verin.

2 Amacına uygun kullanım

Ürün, toprağı kazmak için uygundur (örn. bahçe yatakları). Mutlaka güvenlik uyarılarındanki kısıtlamaları dikkate alın.

İşletim kılavuzu, işletim, bakım ve onarım koşullarını da içermektedir.

Güvenlik nedeniyle ürün başka çalışma aletleri ve herhangi bir alet seti için tahrik ünitesi olarak kullanılamaz.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

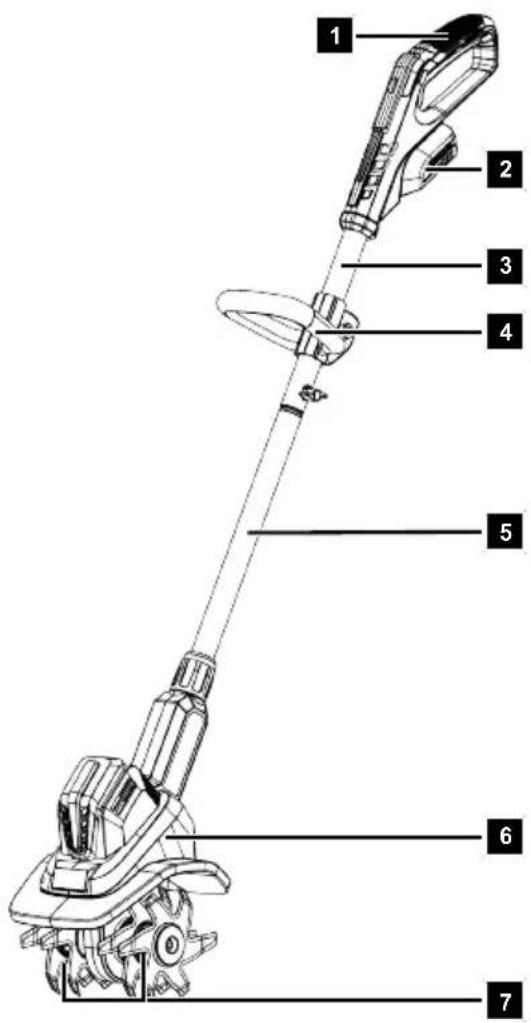

3 Ürün açıklaması (Res. 1-7)

1. Tutma yeri
   1a. Açma/Kapama şalteri
   1b. Çalıştırma kilidi
   1c. Devir sayısı regulatörü
2. Akü yuvası
   2a. Akü*
   2b. Kilit açma tuşu (akü)
3. İtme çubuğu (üst)
   3a. Kilit vidası
   3b. Kelebek somun
   3c. Disk
4. Kılavuz el tutamağı
   4a. Civata
   4b. Kelebek somun
5. İtme çubuğu (alt)
   5a. Rakor somun
6. Ürün gövdesi
   6a. Bağlantı dişlisi
7. Biçak silindiri

* = teslimat kapsamına dahil değildir!

4 Teslimat kapsamı (Res. 2)

Poz. Adet Tanım

1. 1 x Tutma yeri

1. 1 x İtme çubuğu (alt)

2. 1 x Ürün gövdesi

1 x Akülü çapa makinesi

1 x İşletim kılavuzu

5 Ambalajdan çıkarma

! UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

- Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.

• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.

- Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.

- Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

- Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.

- Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.

- Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

6 Teknik veriler

Anma gerilimi 20 V
Koruma sınıfı III
Koruma türü IPX4
Motor devir sayısı n_0	19000 min ^-1
Bıçak devir sayısı 230 min	^-1
Çalışma genişliği 200 mm
Çalışma derinliği 155 mm
Bıçak sayısı 4
Ağırlık (aküsüz) 3,7 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri normlara uygun bir ölçüm yöntemiyle ölçülmüştür.

Karakteristik ses değerleri

Ses basıncı seviyesi L_pA	73,3 dB
Ölçüm hatası K_pA	3 dB
Ses gücü seviyesi L_wA	89,9 dB
Ses gücü seviyesi garantili L_wA	93
Ölçüm hatası K_wA	3 dB

Titreşim karakteristik değerleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, kes-

kin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-ğınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir a-küyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj ci-hazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü i-çin uygun olan bir şarj cihazı, diğer şarj edilebilir akü-lerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.

f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız. b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

7.1 İlave güvenlik uyarıları

a) Metalik olmayan bir kesme düzeneğini asla metalik bir kesme düzeneği ile değiştirmeyin.
b) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu, beklenmedik durumlarda takımı kontrol etmenizi sağlar.
c) Yokuşlarda daima güvenli bir duruşa dikkat edin.
d) Ürünü kullanırken her zaman ayaklarımız yere sağlam bassın ve yürümeyin, koşmayın veya koşuşturmayın.

UYARI

Ürünün tüm parçaları tamamen durana kadar bekleyin, ürünü kapatın ve dokunmadan önce pili çıkarın.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu işletim kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

8 Montaj

TEHLİKE

Yaralanma tehlikesi!

Tam olarak monte edilmemiş bir ürün kullanılırsa ciddi yaralanmalara neden olabilir.

• Ürünü, ancak tamamen monte edildikten sonra kullanın.
• Her kullanımdan önce, ürünün eksiksiz olduğunu ve hasarlı veya aşınmış bileşenler içermediğini kontrol etmek için görsel olarak kontrol edin. Güvenlik ve koruyucu tertibatlar sağlam olmalıdır.

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

UYARI

Uygulama takımının her zaman doğru takıldığından e min olun!

- Ürünü düz bir yüzeye yerleştirin.

8.1 Alt itme çubuğunun (5) montajı (Res. 3)

1. İtme çubuğunu (5), şekilde gösterildiği gibi ürün gövdesindeki (6) bağlantı dişine (6a) yerleştirin. İç kısımdaki 2 kutuplu fişe dikkat edin.
2. İtme çubuğunu (5), rakor somunu (5a) yardımıyla ürün gövdesindeki (6) bağlantı dişine (6a) sıkıca vidalayın.

Bilgi:

Yalnızca itme çubuğunun (5) doğru şekilde takılması ve rakor somununun (5a) tamamen vidalanmasıyla, itme çubuğu (5) ile ürün gövdesi (6) arasındaki elektriksel temas sağlanır.

8.2 Üst itme çubuğunun (3) montajı (Res. 4)

1. Üst itme çubuğunu (3), şekilde gösterildiği gibi alt itme çubuğuna (5) takın. İçteki kabloya zarar vermemeye dikkat edin.
2. Her iki itme çubuğunun (3, 5) montaj deliklerinin aynı hizada olmasını sağlayın.
3. Kılavuz tutamağını (4), alt itme çubuğundan (5) üst itme çubuğuna (3) kaydırın.
4. Civatayı (3a), itme çubuklarının (3, 5) montaj deliklerinden geçirin.
5. Civatayı (3a), pul (3c) ve kanatlı somun (3b) ile sabitleyin.

8.3 Kılavuz kol (4) montajı (Res. 5)

1. Kılavuz el tutamağını (4) el tutamağı ile (1) aynı hizaya gelecek şekilde çevirin.
2. Kılavuz el tutamağının (4) bulunacağı yükseklığı serbestçe seçebilirsiniz. Pozisyonu, rahat bir çalışma pozisyonu alabileceğiz şekilde belirleyin.
3. Civatayı (4a) kılavuz el tutamağındaki (4) altıgen yuvasına takın.
4. Kılavuz el tutamağını (4), civatanın (4a) üzerine kanatlı somunu (4b) takıp sıkıştırarak sabitleyin.

9 Kullanım

TEHLIKE

Yaralanma tehlikesi!

Ürün sıkışmışsa, ürünü zorla çekip çıkarmaya çalışmayın.

• Motoru kapatın.
• Ürünü serbest bırakmak için bir kaldırma kolu veya kama kullanın.

UYARI

Yaralanma tehlikesi!

Açma/kapama şalteri ve güvenlik şalteri kilitlenmemeli- dir!

• Şalterler hasarlıysa ürünle çalışmayın. Açma/kapama şalteri ve güvenlik şalteri bırakıldığında ürünü kapatmalıdır.
• Her kullanımdan önce ürünün çalışır durumda olduğundan emin olun.

UYARI

Her çalıştırmadan önce güvenlik tertibatlarını düzenli olarak kontrol edin. Güvenlik tertibatları ciddi yaralanmalara neden olabilir!

UYARI

İçeri çekilme tehlikesi!

Ürün açıldıktan hemen sonra dönmeye başlar. Asla el veya ayaklarını zı dönen parçalara veya altlarına yaklaştırmayın.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

DIKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DIKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

iKAZ

Ürün kapatıldıktan sonra çalışmaya devam eder. Ürün tamamen durana kadar bekleyin.

9.1 Akünün (2a) takılması/çıkarılması (Res. 6)

iKAZ

Yaralanma tehlikesi!

Aküyü sadece ürün kullanıma hazır olduğunda takın.

Akünün takılması

1. Aküyü (2a) akü tutucusunun (2) içine itin. Akü (2a) sesli olarak devreye girer.

Akünün çıkarılması

1. Akünün (2a) kilit açma tuşuna (2b) basın ve aküyü (2a) akü tutucusundan (2) dışarı çekin.

9.2 Ürünü açma / kapatma (Res. 7)

UYARI

Geri tepme nedeniyle yaralanma tehlikesi!

– Ürünü asla tek elle kullanmayın!

Bilgiler:

Açmadan önce ürünün herhangi bir nesneye temas etmediğinden emin olun.

Açma

1. Ürünü sol elinizle kılavuz el tutamağından (4) ve sağ elinizle arka el tutamağından (1) tutun. Başparmak ve parmaklar tutamakları sıkıca kavramalıdır (1, 4).

2. Vücudunuzu ve kollarınızı geri tepme kuvvetlerine dayanabileceği bir konuma getirin.

3. El tutamağındaki (1) açma kilidini (1b) basılı tutun.
4. Ürünü açmak için aynı anda açma/kapama şalterine (1a) basın.
5. Açma kilidini (1b) bırakın.

Bilgi:

Ürünü çalıştırdıktan sonra çalıştırma kilidini basılı tutmaya gerek yoktur. Çalıştırma kilidi, ürünün yanlışlıkla çalışmasını önlemek içindir.

Kapatma

1. Kapatmak için açma/kapama şalterini (1a) bırakın.
2. Bıçak silindiri (7) kısa bir süre daha dönmeye devam eder. Ürünün tamamen durma noktasına gelmesini bekleyin.

9.3 Devir sayısının ayarlanması (Res. 7)

Bilgi:

Ürünün 6 adet hız ayarı bulunmaktadır.

Hızı pratik testler yaparak belirlemenizi tavsiye ederiz.

Bilgi:

Hız, çalışma sırasında da değiştirilebilir.

1. Devir sayısını, el tutamağındaki (1) devir sayısı ayar düğmesi (1c) üzerinden ayarlayabilirsiniz.

9.4 Aşırı yük koruması

Aküler aşırı yüklenme olduğunda kendiliğinden kapanır. Ürün soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

10 Çalışma bilgileri

TEHLİKE

Yaralanma tehlikesi!

Bu bölüm, ürünün kullanımı için temel çalışma tekniğini kapsar.

Burada verilen bilgiler, bir uzmanın uzun yıllara dayanan eğitim ve deneyiminin yerini tutamaz.

Yeterli niteliklere sahip olmadığınız işlerden kaçının!

Ürünün dikkatsizce kullanılması en ağır şekilde yaralanmalara ve hatta ölüme neden olabilir!

iKAZ

Ürün kapatıldıktan sonra çalışmaya devam eder. Ürün tamamen durana kadar bekleyin.

• Ürünü her kullanımdan önce, hasar, gevşek, yipranmış veya hasarlı parçalar bakımından kontrol edin.
• Ürünü çalışmalar sırasında daima iki elle sıkıca tutun. Güvenli bir duruş sağlayın.
• Vücudunuz anormal şekilde durmamalıdır.
• Ürüne çok fazla baskı uygulamayın. Birakın işi ürün yapısın.
• Yüzeyleri her zaman düz şeritler halinde işleyin. Hiçbir şeridin kalmaması için bunların hafifçe üst üste binmelerine izin verin.

• Ürünü yavaşça ve dikkatlice öne doğru yönlendirin.

• Geriye doğru hareket ederken veya ürünü çekerken son derece dikkatli olun, çünkü bu durumlarda takılma tehlikesi vardır.

• Yabancı bir cisim çarparsa ürünü hemen kapatın ve a-küyü çıkarın. Üründe hasar olup olmadığına bakın ve ürünü yeniden başlatmadan ve ürünle çalışmadan önce gerekli onarımları yapın. Ürün alışılmadık derecede güçlü bir şekilde titremeye başlarsa, derhal kontrol e-dilmelidir.

Bilgiler:

Bu üründen kaynaklanan belirli miktarda gürültü kirliliği kaçınılmazdır. Gürültülü çalışmaları izin verilen ve belirlenmiş zamanlara erteleyin. Gerekirse dinlenme sürelerine uyun.

Açmadan önce ürünün herhangi bir nesneye temas etmediğinden emin olun.

Uygulama takımı ile sadece serbest ve düz yüzeylerde çalışın.

Kesilecek yüzeyi dikkatlice inceleyin ve tüm yabancı cisimleri çıkarınız.

Taşlara, metallere veya diğer engellere çarpmaktan kaçının.

Uygulama takımı hasar görebilir ve geri tepme tehlikesi mevcuttur.

Bayır ve eğimli yerlerde çalışırken özellikle dikkatlı olun. Daima eğime çapraz çalışın. Güvenlik nedeniyle eğimi 15 dereceyi aşan bayırlar ürün ile işlenemez. Ürünü sadece önceden gevşetilmiş toprak için kullanın. Örneğin çim yüzeyleri kazmak için kullanılmamalıdır.

Üzerinde çalışılacak alanın sonuna geldiğinizde motoru zamanında kapatın. Ürün kaldırıldığında (örneğin yön değiştirirken) motorun kapalı olması gerekir.

10.1 Kullanımdan sonra

• Ürünü yere koymadan önce daima kapatın ve ürün durana kadar bekleyin.
• Aküyü çıkarın.
• Ürünü soğumaya bırakın.
• Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

11 Temizlik ve bakım

UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasını sağlayın. Sadece orijinal yedek parçalar kullanın.

UYARI

Yanlış bakım veya temizlik çalışmaları yara- lanmalara neden olabilir!

! UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

• Ürünü kapatın.
• Aküyü çıkarın.
• Ürünü soğumaya bırakın.

! UYARI

Uygulama takımları keskin olabilir ve kullanım sırasında ısınabilir. Uygulama takımları kullanırken daima koruyucu eldiven giyin.

11.1 Temizlik

1. Tüm hareketli parçalar durana kadar bekleyin.
2. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
3. Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.
4. Gerekirse tutamakları sabunlu suyla yıkanmış nemli bir bezle temizleyin.
5. Ürünü temizlemek için asla suya veya diğer sıvılaralaldırmayın.
6. Ürüne asla su püskürtmeyin.
7. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
8. Havalandırma açıklıkları her zaman açık olmalıdır.
9. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

11.2 Bakım

• Ürünü her kullanımdan önce, hasar, gevşek, yıpranmış veya hasarlı parçalar bakımından kontrol edin.
• Kapak ve koruma tertibatlarının hasarsız olduğunu ve yerinde doğru şekilde oturduğunu kontrol edin. Gerekirse bunları değiştirin.
• Güvenlik seviyesini ve ürünün performansını korumak için düzenli ve itinalı bakım bakılması gereklidir.
• Ürünü düz bir zemine bırakın.
• Ürüne asla su püskürtmeyin.
• Güvenlik nedeniyle aşınmış veya hasarlı parçaları değiştirin.
• Bu kullanım talimatında tarif edilmeyen işlemler sadece yetkili bir uzman tarafından yapılmalıdır.

Bilgiler:

Ürünün bakımını dikkatli bir şekilde yapın. Hareketli parçaların düzgün çalışıp çalışmadığını ve sıkışıp sıkışmadığını, parçaların ürünün işlevini bozacak şekilde kırılıp kırılmadığını veya hasar görüp görmediğini kontrol edin. Ürünü kullanmadan önce hasarlı parçaları tamir ettirin.

11.2.1 Biçak silindirinin (7) bakımı

Güvenlik nedeniyle, bıçak silindirinin (7) değiştirilmesini yetkili bir servis tarafından yaptırmanızı öneririz.

12 Depolama ve taşıma

! UYARI

Yaralanma ve yanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

– Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
- Motorun soğumasını bekleyin.
- Aküyü çıkarın.

12.1 Depolama

Depolama için hazırlık

1. Uzun süreli depolamadan önce (örn. kışı geçirme) a- küyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.
   Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.
   Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

12.2 Taşıma

! UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

• Ürünü kılavuz el tutamağından tutarak kaldırabilir ve taşıyabilirsiniz.
• Tüm koruyucu kapakları takın.
• Hasar ve yaralanmaları önlemek için, ürün araçlarda taşınırken devrilmeye ve kaymaya karşı emniyete alınmalıdır.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz. Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

14 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihazların bertaraf edilmesine yönelik bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski bataryalar, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum bataryalar hakkında notlar

Cihazı atmadan önce bataryaları çıkarın!

• Batarya evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı bataryalar, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler (AB) 2023/1542 düzenleme si uyarınca geri dönüşüme aktarılmalıdır.
• Bataryayı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Bataryaları deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Bataryayı açmayın.
• Bataryaları yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir bataryaları, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Ürün başlatlamıyor. Akü gücü çok zayıf. Aküyü şarj edin.
	Akü doğru şekilde takılma-mış.	Aküyü akü tutucusunun içine itin. Akü duyulabilir bir şe-kilde yerine oturur.
	Hasarlı açma/kapama şalteri Lütfen servis departmanımızla iletişime geçin.
	Motor arızalı.
Ürün kesintilerle çalışıyor. Dahili gevşek kontak. Lütfen servis departmanımızla iletişime geçin.
Motor performansı azalıyor. Çok şert zemin. Çalışma derinliğini düzelting.
Motor çalışıyor, biçak silindiri dönmüyor.	Dişli kutusu arızalı. Lütfen servis departmanımızla iletişime geçin.

16 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: Akülü çapa makinesi - C-MT200-X

Ürün no. 5912317900

AB yönetmeliği:

2014/30/AB, 2006/42/EG, 2000/14/EG_2005/88/EG, 2011/65/EU*,

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

EN ISO 12100:2010;

EN 1083-2:1997;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen
