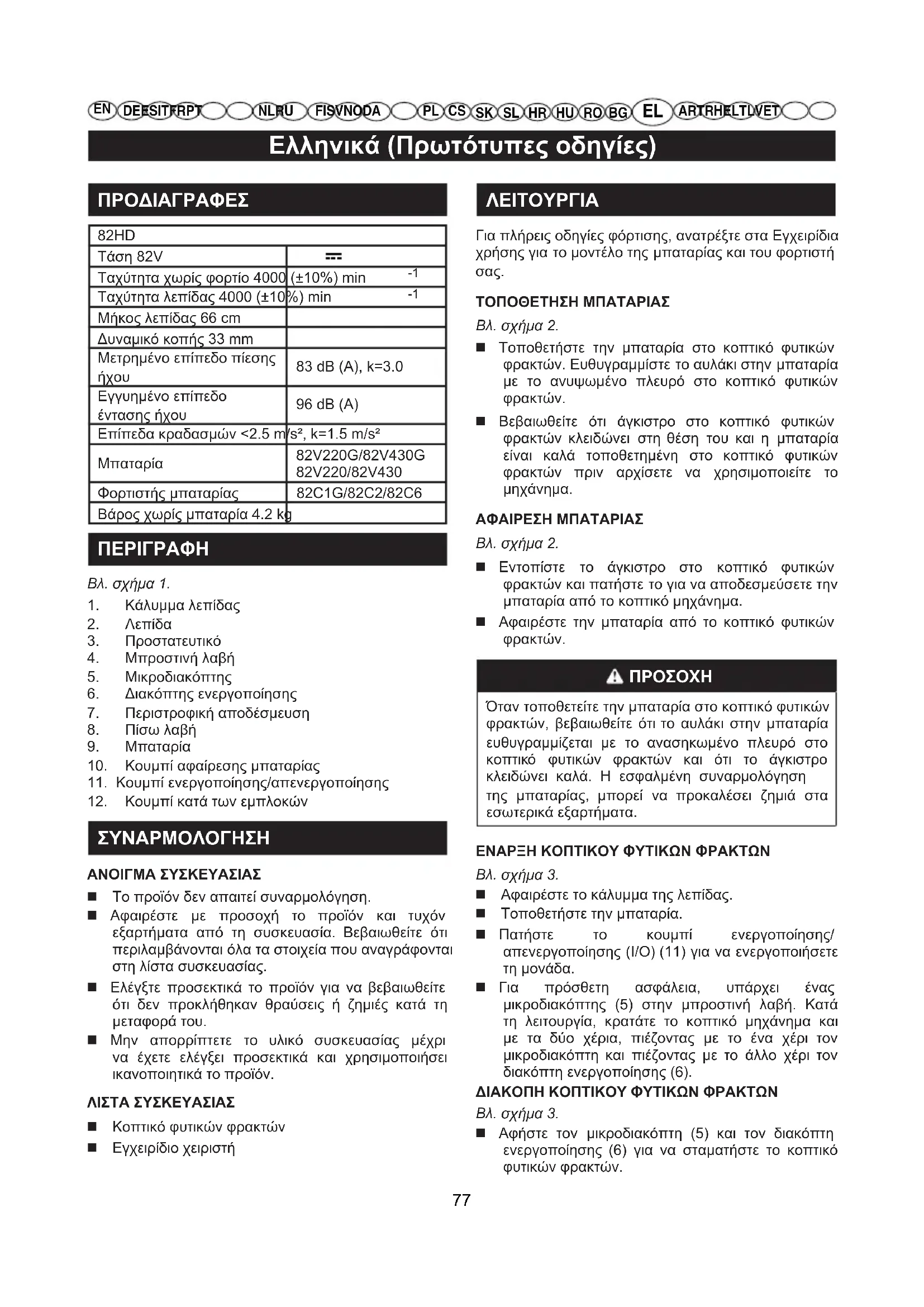

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 82HD Cramer

DE ES IT FR PTNL RUFI SV NO DA AR TR HE LT LV ET ΠΡΟΔΙΑΓΡΑΦΕΣ 82HD Τάση 82V Ταχύτητα χωρίς φορτίο 4000 (±10%) min

Ταχύτητα λεπίδας 4000 (±10%) min

Μήκος λεπίδας 66 cm Δυναμικό κοπής 33 mm Μετρημένο επίπεδο πίεσης

83 dB (A), k=3.0 Εγγυημένο επίπεδο έντασης ήχου 96 dB (A) Επίπεδα κραδασμών <2.5 m/s², k=1.5 m/s²

82V220G/82V430G 82V220/82V430 Φορτιστής μπαταρίας 82C1G/82C2/82C6 Βάρος χωρίς μπαταρία 4.2 kg

6. Διακόπτης ενεργοποίησης

7. Περιστροφική αποδέσμευση

10. Κουμπί αφαίρεσης μπαταρίας

11. Κουμπί ενεργοποίησης/απενεργοποίησης

12. Κουμπί κατά των εμπλοκών

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΑΝΟΙΓΜΑ ΣΥΣΚΕΥΑΣΙΑΣ Το προϊόν δεν απαιτεί συναρμολόγηση. Αφαιρέστε με προσοχή το προϊόν και τυχόν εξαρτήματα από τη συσκευασία. Βεβαιωθείτε ότι περιλαμβάνονται όλα τα στοιχεία που αναγράφονται στη λίστα συσκευασίας. Ελέγξτε προσεκτικά το προϊόν για να βεβαιωθείτε ότι δεν προκλήθηκαν θραύσεις ή ζημιές κατά τη μεταφορά του. Μην απορρίπτετε το υλικό συσκευασίας μέχρι να έχετε ελέγξει προσεκτικά και χρησιμοποιήσει ικανοποιητικά το προϊόν. ΛΙΣΤΑ ΣΥΣΚΕΥΑΣΙΑΣ Κοπτικό φυτικών φρακτών Εγχειρίδιο χειριστή

Για πλήρεις οδηγίες φόρτισης, ανατρέξτε στα Εγχειρίδια χρήσης για το μοντέλο της μπαταρίας και του φορτιστή

ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΑΣ Βλ. σχήμα 2. Τοποθετήστε την μπαταρία στο κοπτικό φυτικών φρακτών. Ευθυγραμμίστε το αυλάκι στην μπαταρία με το ανυψωμένο πλευρό στο κοπτικό φυτικών

Βεβαιωθείτε ότι άγκιστρο στο κοπτικό φυτικών φρακτών κλειδώνει στη θέση του και η μπαταρία είναι καλά τοποθετημένη στο κοπτικό φυτικών φρακτών πριν αρχίσετε να χρησιμοποιείτε το

ΑΦΑΙΡΕΣΗ ΜΠΑΤΑΡΙΑΣ Βλ. σχήμα 2. Εντοπίστε το άγκιστρο στο κοπτικό φυτικών φρακτών και πατήστε το για να αποδεσμεύσετε την μπαταρία από το κοπτικό μηχάνημα. Αφαιρέστε την μπαταρία από το κοπτικό φυτικών

Όταν τοποθετείτε την μπαταρία στο κοπτικό φυτικών φρακτών, βεβαιωθείτε ότι το αυλάκι στην μπαταρία ευθυγραμμίζεται με το ανασηκωμένο πλευρό στο κοπτικό φυτικών φρακτών και ότι το άγκιστρο κλειδώνει καλά. Η εσφαλμένη συναρμολόγηση της μπαταρίας, μπορεί να προκαλέσει ζημιά στα εσωτερικά εξαρτήματα. ΕΝΑΡΞΗ ΚΟΠΤΙΚΟΥ ΦΥΤΙΚΩΝ ΦΡΑΚΤΩΝ Βλ. σχήμα 3. Αφαιρέστε το κάλυμμα της λεπίδας. Τοποθετήστε την μπαταρία. Πατήστε το κουμπί ενεργοποίησης/ απενεργοποίησης (I/O) (11) για να ενεργοποιήσετε

Για πρόσθετη ασφάλεια, υπάρχει ένας μικροδιακόπτης (5) στην μπροστινή λαβή. Κατά τη λειτουργία, κρατάτε το κοπτικό μηχάνημα και με τα δύο χέρια, πιέζοντας με το ένα χέρι τον μικροδιακόπτη και πιέζοντας με το άλλο χέρι τον διακόπτη ενεργοποίησης (6). ΔΙΑΚΟΠΗ ΚΟΠΤΙΚΟΥ ΦΥΤΙΚΩΝ ΦΡΑΚΤΩΝ Βλ. σχήμα 3. Αφήστε τον μικροδιακόπτη (5) και τον διακόπτη ενεργοποίησης (6) για να σταματήστε το κοπτικό φυτικών φρακτών. 77Ελληνικά (Πρωτότυπες οδηγίες)

AR TR HE LT LV ET Πατήστε το κουμπί ενεργοποίησης/ απενεργοποίησης (11) για να απενεργοποιήσετε το κοπτικό φυτικών φρακτών. Αφαιρέστε την μπαταρία από το κοπτικό φυτικών

ΧΡΗΣΗ ΠΕΡΙΣΤΡΕΦΟΜΕΝΗΣ ΠΙΣΩ ΛΑΒΗΣ Βλ. σχήμα 4. Τοποθετήστε το κοπτικό φυτικών φρακτών σε μια επίπεδη, ομοιόμορφη επιφάνεια. Βεβαιωθείτε ότι έχετε αφήσει τον διακόπτη. Τραβήξτε τον μοχλό περιστροφής (7) και αρχίστε να στρίβετε την πίσω λαβή. Αφήστε τον μοχλό περιστροφής και γυρίστε τη λαβή κατά 45 ή 90 μοίρες στη μία πλευρά, μέχρι να κλειδώσει στη θέση της και να κλειδώσει και ο μοχλός. Για να γυρίσετε τη λαβή πίσω στο κέντρο, τραβήξτε ξανά τον μοχλό περιστροφής, γυρίστε ελαφρά τη λαβή, αφήστε τον μοχλό περιστροφής και συνεχίστε να στρίβετε τη λαβή μέχρι να κλειδώσει στη θέση της. ΛΕΙΤΟΥΡΓΙΑ ΚΑΤΑ ΤΩΝ ΕΜΠΛΟΚΩΝ Αν το κλαδί κολλήσει στη λεπίδα, πατήστε το κουμπί κατά των εμπλοκών στον πίνακα ελέγχου. Η λεπίδα θα κάνει αντίστροφη κίνηση έξι φορές και το κλαδί θα αφαιρεθεί. ΣΥΜΒΟΥΛΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Μην πιέζετε το κοπτικό φυτικών φρακτών σε περίπτωση πυκνής βλάστησης. Μπορεί να προκληθεί πιάσιμο των λεπίδων και επιβράδυνση. Αν οι λεπίδες επιβραδύνουν, μειώστε τον ρυθμό

Μην προσπαθείτε να κόψετε κοτσάνια ή κλαδιά που έχουν πάχος μεγαλύτερο από 15 mm, ή όσα είναι πολύ μεγάλα για να περαστούν στη λεπίδα κοπής. Χρησιμοποιήστε ένα μη μηχανοκίνητο πριόνι χειρός ή πριόνι κλαδέματος για να κόψετε μεγάλα

Αν το θέλετε, μπορείτε να χρησιμοποιήσετε σπάγκο για να συντηρήσετε το ύψος των φρακτών σας. Αποφασίστε πόσο ψηλός θέλετε να είναι ο φυτικός φράκτης. Στη συνέχεια, τεντώστε ένα κομμάτι σπάγκου κατά μήκος του φυτικού φράκτη σε αυτό το ύψος. Κλαδέψτε τον φυτικό φράκτη ακριβώς πάνω από τη γραμμή-οδηγό του σπάγκου. Βλ. Σχήμα 5. Κλαδέψτε το πλάι του φυτικού φράκτη, ώστε να είναι ελαφρώς πιο στενός εκεί απ' ότι στην κορυφή. Βλ. Σχήμα 6. Μεγαλύτερο μέρος του φυτικού φράκτη εκτίθεται με αυτό το σχήμα και είναι περισσότερο ενιαίος. Αν οι λεπίδες κολλήσουν, σταματήστε τον κινητήρα, αφήστε τις λεπίδες να σταματήσουν και αφαιρέστε την μπαταρία πριν προσπαθήσετε να αφαιρέσετε το εμπόδιο. Φοράτε γάντια όταν κλαδεύετε φυτά με αγκάθια. Όταν κλαδεύετε νέα βλάστηση, χρησιμοποιείτε μεγάλα περάσματα, ώστε τα κοτσάνια να τροφοδοτούνται απευθείας στη λεπίδα κοπής. Παλαιότερη βλάστηση έχει πιο πυκνά κοτσάνια και κλαδεύεται ευκολότερα με κίνηση πριονίσματος.

Αν η λεπίδα κολλήσει σε ηλεκτρικό καλώδιο ή παροχή, ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΗ ΛΕΠΙΔΑ! ΤΟ ΡΕΥΜΑ ΜΠΟΡΕΙ ΝΑ ΜΕΤΑΦΕΡΘΕΙ ΣΕ ΑΥΤΗΝ, ΠΡΟΚΑΛΩΝΤΑΣ ΣΟΒΑΡΟ ΚΙΝΔΥΝΟ. Συνεχίστε να κρατάτε το κοπτικό φυτικών φρακτών από τη μονωμένη πίσω λαβή ή ακουμπήστε το κάτω και μακριά από εσάς με ασφαλή τρόπο. Αποσυνδέστε την ηλεκτρική παροχή στη φθαρμένη γραμμή ή το καλώδιο πριν προσπαθήσετε να απελευθερώσετε τη λεπίδα από τη γραμμή ή το καλώδιο. Αν δεν τηρηθεί αυτή η προειδοποίηση, υπάρχει κίνδυνος σοβαρού τραυματισμού ή και θανάτου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Καθαρίστε την περιοχή που θα κοπεί πριν από κάθε χρήση. Αφαιρέστε όλα τα αντικείμενα, όπως καλώδια, φώτα, σύρματα ή σπάγκους, που μπορεί να μπερδευτούν στη λεπίδα κοπής και να προκαλέσουν κίνδυνο σοβαρού τραυματισμού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τη χρήση διαλυτών στον καθαρισμό των πλαστικών εξαρτημάτων. Τα περισσότερα πλαστικά είναι ευάλωτα στην πρόκληση ζημιών από τους διάφορους τύπους διαλυτών που είναι διαθέσιμοι στο εμπόριο και μπορούν να υποστούν ζημιές από τη χρήση τους. Χρησιμοποιήστε ένα καθαρό πανί για να αφαιρέσετε βρωμιά, λάδια, γράσο κ.λπ. Κατά τις εργασίες επισκευής, χρησιμοποιείτε μόνο πανομοιότυπα ανταλλακτικά της CRAMER Tools. Η χρήση άλλων ανταλλακτικών μπορεί να προκαλέσει κίνδυνο ή να αποτελέσει αιτία πρόκλησης βλάβης στο προϊόν.

Μην αφήνετε ποτέ υγρά φρένων, βενζίνη, προϊόντα με βάση το πετρέλαιο, διεισδυτικά λάδια κ.λπ. να έρχονται σε επαφή με τα πλαστικά εξαρτήματα. Τα παραπάνω περιέχουν χημικά που μπορούν να βλάψουν, εξασθενήσουν ή καταστρέψουν τα

78Ελληνικά (Πρωτότυπες οδηγίες)

DE ES IT FR PTNL RUFI SV NO DA AR TR HE LT LV ET ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ ΣΥΝΤΗΡΗΣΗ ΛΕΠΙΔΑΣ – ΚΟΠΤΙΚΟΥ ΦΥΤΙΚΩΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι μονάδες μπαταρίας δεν χρειάζεται να συνδεθούν σε ηλεκτρική πρίζα και επομένως λειτουργούν συνεχώς. Για την αποφυγή σοβαρού τραυματισμού, αφαιρείτε πάντα την μπαταρία και λαμβάνετε ιδιαίτερες προφυλάξεις όταν εκτελείτε εργασίες συντήρησης ή επισκευής ή όταν αλλάζετε τη λεπίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για την αποφυγή σοβαρού τραυματισμού, αφαιρείτε την μπαταρία πριν τις εργασίες σέρβις, καθαρισμού ή αφαίρεσης υλικών από τη μονάδα. ΦΡΟΝΤΙΔΑ ΛΕΠΙΔΑΣ Λιπαίνετε τις λεπίδες κοπής μετά από κάθε χρήση. Ελέγχετε τακτικά τις λεπίδες για βλάβες και φθορές. Χρησιμοποιείτε πάντα τα ανταλλακτικά λεπίδων που προτείνονται από τον κατασκευαστή. ΛΙΠΑΝΣΗ ΛΕΠΙΔΑΣ Βλ. σχήμα 7. Αφαιρέστε την μπαταρία από το κοπτικό φυτικών

Για ευκολότερη χρήση και μεγαλύτερη διάρκεια ζωής της λεπίδας, λιπαίνετε τη λεπίδα του κοπτικού φυτικών φρακτών, πριν και μετά από κάθε χρήση. Πριν τη λίπανση, αφαιρέστε την μπαταρία και τοποθετήστε το κοπτικό φυτικών φρακτών σε μια επίπεδη επιφάνεια. Τοποθετήστε ελαφρύ λάδι μηχανής κατά μήκος του άκρου της πάνω λεπίδας. Κατά περιόδους, λιπαίνετε με λάδι το κοπτικό φυτικών φρακτών στη διάρκεια παρατεταμένης χρήσης. Πριν τη λίπανση, σταματήστε το κοπτικό φυτικών φρακτών, αφαιρέστε την μπαταρία και προχωρήστε με τη λίπανση. Έπειτα μπορείτε να συνεχίσετε το κλάδεμα. Μην λιπαίνετε το κοπτικό φυτικών φρακτών όσο το χρησιμοποιείτε. ΛΙΠΑΝΣΗ ΚΟΠΤΙΚΟΥ ΦΥΤΙΚΩΝ ΦΡΑΚΤΩΝ Όλα τα έδρανα του προϊόντος έχουν λιπανθεί με επαρκή ποσότητα υψηλής ποιότητας λιπαντικού για τη διάρκεια ζωής της μονάδας, σε κανονικές συνθήκες λειτουργίας. Επομένως, δεν απαιτείται περαιτέρω λίπανση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην προσπαθήσετε να τροποποιήσετε τη μονάδα ή να δημιουργήσετε ή να συνδέσετε οποιοδήποτε εξάρτημα δεν προτείνεται συγκεκριμένα στο παρόν εγχειρίδιο για χρήση με το παρόν κοπτικό φυτικών φρακτών. Κάθε τέτοια αλλαγή ή τροποποίηση αποτελεί εσφαλμένη χρήση και μπορεί να προκαλέσει επικίνδυνες καταστάσεις και πιθανό σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξετάζετε συχνά το κοπτικό φυτικών φρακτών για να βεβαιωθείτε ότι όλα τα εξαρτήματα είναι άθικτα και καλά τοποθετημένα. Βεβαιωθείτε ότι όλες οι βίδες και οι ροδέλες είναι καλά σφιγμένες, για να αποφύγετε τον κίνδυνο σοβαρού τραυματισμού. ΚΑΘΑΡΙΣΜΟΣ ΚΟΠΤΙΚΟΥ ΦΥΤΙΚΩΝ ΦΡΑΚΤΩΝ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για την αποφυγή σοβαρού τραυματισμού, αφαιρείτε την μπαταρία πριν τις εργασίες σέρβις, καθαρισμού ή αφαίρεσης υλικών από τη μονάδα. Αφαιρέστε την μπαταρία. Καθαρίζετε τη μονάδα με ένα νωπό πανί και ήπιο καθαριστικό. Μην χρησιμοποιείτε ισχυρούς διαλύτες ή απορρυπαντικά στο πλαστικό περίβλημα ή τη λαβή. Τα εξαρτήματα αυτά μπορούν να υποστούν φθορές από ορισμένα αρωματικά έλαια, όπως αυτά του πεύκου και του λεμονιού και από διαλύτες όπως η

Η υγρασία μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας. Σκουπίστε τυχόν υγρασία με ένα μαλακό, στεγνό πανί. Χρησιμοποιήστε μια μικρή βούρτσα ή την έξοδο αέρα μιας μικρής ηλεκτρικής σκούπας για να καθαρίσετε τις οπές αέρα στο περίβλημα της μπαταρίας και το περίβλημα του κινητήρα. Διατηρείτε τις οπές αέρα ελεύθερες, χωρίς εμπόδια. ΦΥΛΑΞΗ ΚΟΠΤΙΚΟΥ ΦΥΤΙΚΩΝ ΦΡΑΚΤΩΝ Βλ. σχήμα 8 Καθαρίστε το κοπτικό φυτικών φρακτών καλά πριν τη φύλαξή του. Φυλάσσετε το κοπτικό φυτικών φρακτών σε στεγνό χώρο με καλό εξαερισμό, ο οποίος δεν είναι προσβάσιμος από παιδιά. Διατηρείτε μακριά από διαβρωτικά μέσα, όπως χημικά κήπου και άλατα αφαίρεσης πάγου. 79Ελληνικά (Πρωτότυπες οδηγίες)

DE ES IT FR PTNL RUFI SV NO DA AR TR HE LT LV ET ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ Ο κινητήρας δεν ξεκινάει όταν πιέζεται ο διακόπτης ενεργοποίησης

δεν είναι καλά τοποθετημένη.

την μπαταρία, βεβαιωθείτε ότι τα άγκιστρα στην κορυφή της μπαταρίας κλειδώνουν στη

φορτισμένη. Φορτίστε την

το μοντέλο του προϊόντος σας. Ο κινητήρας λειτουργεί, αλλά οι λεπίδες κοπής δεν κινούνται. Βλάβη κοπτικού

φρακτών.Μην χρησιμοποιείτε

διάρκεια της λειτουργίας. Βλάβη κοπτικού

φρακτών.Μην χρησιμοποιείτε

τεχνικό σέρβις. Ο κινητήρας κάνει θόρυβο, οι λεπίδες δεν

Υπολείμματα ή άλλα υλικά μπορεί να έχουν φρακάρει τις

την μπαταρία, καθαρίστε τα υπολείμματα

Τοποθετείτε πάντα το κάλυμμα λεπίδας στις λεπίδες κοπής, πριν τη φύλαξη. Βλ. Σχήμα 8. Φυλάσσετε και φορτίζετε τις μπαταρίες σε δροσερό χώρο. Θερμοκρασίες πάνω ή κάτω από τη φυσιολογική θερμοκρασία δωματίου, μειώνουν τη διάρκεια ζωής της μπαταρίας. Φυλάσσετε τη μπαταρία σε θερμοκρασίες χαμηλότερες των 27˚C και σε χώρους χωρίς

Μην φυλάσσετε ποτέ μπαταρίες που έχουν εκφορτιστεί. Περιμένετε να κρυώσει η μπαταρία και φορτίστε την πλήρως αμέσως. Όλες οι μπαταρίες χάνουν σταδιακά τη φόρτισή τους. Όσο υψηλότερη είναι η θερμοκρασία, τόσο γρηγορότερα χάνουν τη φόρτισή τους. Αν φυλάσσετε το προϊόν για μεγάλο χρονικό διάστημα χωρίς να το χρησιμοποιείτε, επαναφορτίζετε τις μπαταρίες κάθε ένα ή δύο μήνες. Με αυτόν τον τρόπο, παρατείνεται η διάρκεια ζωής τους.
