82HD - Tagliasiepi Cramer - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliasiepi senza filo
Marca	Cramer
Modello	82HD
Tensione della batteria	82 V
Velocità a vuoto	4000 min⁻¹
Lunghezza della lama	66 cm
Capacità di taglio massima	33 mm
Livello di pressione sonora misurato	83 dB(A)
Livello di potenza acustica garantito	96 dB(A)
Livello di vibrazione	< 2,5 m/s²
Peso (senza batteria)	4,2 kg
Batterie compatibili	82V220G, 82V430G, 82V220, 82V430
Caricabatterie compatibile	82C1G, 82C2, 82C6
Funzione anti-inceppamento	Sì, inversione automatica della lama
Impugnatura posteriore orientabile	Sì, rotazione fino a 90°
Microinterruttore di sicurezza	Sì, sull'impugnatura anteriore
Protezione lama	Fodero incluso
Manutenzione della lama	Lubrificazione dopo ogni utilizzo
Riparabilità	Utilizzare ricambi Cramer originali, rivolgersi a un riparatore autorizzato
Norme di conformità	CE, EN 60745-1, EN 60745-2-15

Domande frequenti - 82HD Cramer

Come avviare il tagliasiepi Cramer 82HD?

Installare la batteria allineando le scanalature, quindi premere il pulsante ACCENSIONE/SPEGNIMENTO (I/O). Successivamente, tenere l'utensile con entrambe le mani: una mano preme il microinterruttore sull'impugnatura anteriore, l'altra mano preme il grilletto. Rilasciare il grilletto per fermare.

Come fermare il tagliasiepi in sicurezza?

Rilasciare il microinterruttore e il grilletto per spegnere il motore. Quindi premere il pulsante ACCENSIONE/SPEGNIMENTO per spegnere completamente l'apparecchio. Rimuovere sempre la batteria prima di qualsiasi manutenzione o conservazione.

Cosa fare se un ramo si blocca nella lama?

Utilizzare la funzione anti-inceppamento: premere il pulsante dedicato sul pannello di controllo. La lama invertirà il senso fino a sei volte per liberare il ramo. Se necessario, fermare l'utensile, rimuovere la batteria, quindi rimuovere manualmente i detriti indossando guanti.

Come orientare l'impugnatura posteriore?

Posare il tagliasiepi su una superficie piana. Assicurarsi che il grilletto sia rilasciato. Premere la leva rotante (7) e ruotare l'impugnatura a 45° o 90° da un lato o dall'altro fino allo scatto di blocco. Per tornare al centro, tirare nuovamente la leva, ruotare leggermente, rilasciare, quindi continuare fino all'intaglio.

Quale tipo di batteria e caricabatterie utilizzare?

Questo tagliasiepi funziona con le batterie 82V di Cramer: modelli 82V220G, 82V430G, 82V220 o 82V430. Utilizzare esclusivamente i caricabatterie compatibili: 82C1G, 82C2 o 82C6. Seguire le istruzioni del caricabatterie per una ricarica sicura.

Come mantenere la lama del tagliasiepi?

Dopo ogni utilizzo, rimuovere la batteria e pulire la lama. Applicare un olio leggero per motori lungo il bordo superiore della lama (vedere figura 7). Non lubrificare mai la lama quando l'utensile è in funzione. Controllare regolarmente l'usura dei denti e sostituire la lama con un ricambio originale se necessario.

Quali sono le istruzioni di sicurezza importanti?

Indossare sempre guanti e occhiali protettivi. Non tagliare mai rami di spessore superiore a 15 mm. Se la lama tocca un cavo elettrico, non toccarla: potrebbe essere conduttiva. Tenere l'utensile per l'impugnatura isolata e spegnere l'alimentazione prima di liberare la lama. Conservare l'apparecchio fuori dalla portata dei bambini.

Come riporre il tagliasiepi dopo l'uso?

Pulire accuratamente l'utensile, riporre il fodero di protezione sulla lama e conservarlo in un luogo asciutto, ben aerato, al riparo da prodotti chimici. Conservare la batteria in un luogo fresco (sotto i 27°C) e ricaricarla se scarica. Per una conservazione prolungata, ricaricare la batteria ogni 1-2 mesi.

Cosa fare se il motore non si avvia?

Controllare prima che la batteria sia installata correttamente: i fermi devono essere bloccati. Successivamente, assicurarsi che la batteria sia carica. Se il problema persiste, l'utensile potrebbe essere danneggiato; interrompere l'uso e contattare un riparatore autorizzato.

Come pulire il tagliasiepi?

Rimuovere la batteria. Pulire l'involucro e le impugnature con un panno umido imbevuto di un detergente delicato. Non utilizzare solventi né prodotti petroliferi. Le fessure di ventilazione possono essere pulite con una piccola spazzola o un getto d'aria delicato. Assicurarsi che nessuna umidità penetri nell'apparecchio.

MANUALE UTENTE 82HD Cramer

Gli apparecchi a batteria sono sempre pronti a funzionare, in quanto non necessitano di essere collegati ad una presa elettrica. Onde evitare lesioni fisiche gravi, rimuovere sempre la batteria e prestare particolare attenzione durante la manutenzione o la sostituzione della lama.

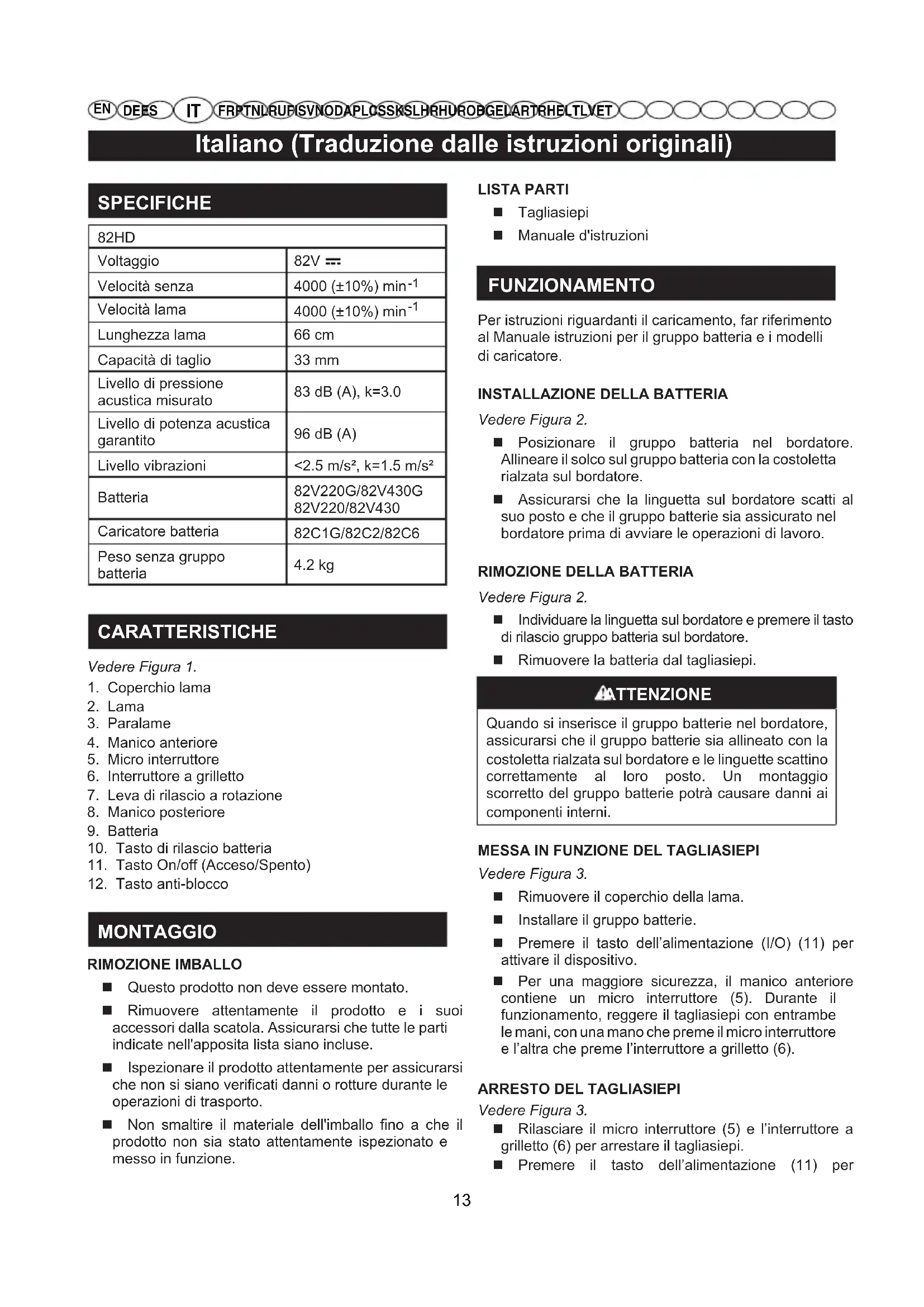

Italiano (Traduzione dalle istruzioni originali)

SPECIFICHE

82HD
Voltaggio	82V =
Velocità senza	4000 ( ± 10% ) min ^-1
Velocità lama	4000 ( ± 10% ) min ^-1
Lunghezza lama	66 cm
Capacità di taglio	33 mm
Livello di pressione acustica misurato	83 dB (A), k=3.0
Livello di potenza acustica garantito	96 dB (A)
Livello vibrazioni	<2.5 m/s ^2 , k=1.5 m/s ^2
Batteria	82V220G/82V430G82V220/82V430
Caricatore batteria	82C1G/82C2/82C6
Peso senza gruppo batteria	4.2 kg

CARATTERISTICHE

Vedere Figura 1.

1. Coperchio lama
2. Lama
3. Paralame
4. Manico anteriore
5. Micro interruttore
6. Interruttore a grilletto
7. Leva di rilascio a rotazione
8. Manico posteriore
9. Batteria
10. Tasto di rilascio batteria
11. Tasto On/off (Acceso/Spento)
12. Tasto anti-blocco

MONTAGGIO

RIMOZIONE IMBALLO

■ Questo prodotto non deve essere montato.
■ Rimuovere attentamente il prodotto e i suoi accessori dalla scatola. Assicurarsi che tutte le parti indicate nell'apposita lista siano incluse.
■ Ispezionare il prodotto attentamente per assicurarsi che non si siano verificati danni o rotture durante le operazioni di trasporto.
■ Non smaltire il materiale dell'imballo fino a che il prodotto non sia stato attentamente ispezionato e messo in funzione.

LISTA PARTI

Tagliasiepi
■ Manuale d'istruzioni

FUNZIONAMENTO

Per istruzioni riguardanti il caricamento, far riferimento al Manuale istruzioni per il gruppo batteria e i modelli di caricatore.

INSTALLAZIONE DELLA BATTERIA

Vedere Figura 2.

■ Posizionare il gruppo batteria nel bordatore. Allineare il solco sul gruppo batteria con la costoletta rialzata sul bordatore.
■ Assicurarsi che la linguetta sul bordatore scatti al suo posto e che il gruppo batterie sia assicurato nel bordatore prima di avviare le operazioni di lavoro.

RIMOZIONE DELLA BATTERIA

Vedere Figura 2.

■ Individuare la linguetta sul bordatore e premere il tasto di rilascio gruppo batteria sul bordatore.
■ Rimuovere la batteria dal tagliasiepi.

ATTENZIONE

Quando si inserisce il gruppo batterie nel bordatore, assicurarsi che il gruppo batterie sia allineato con la costoletta rialzata sul bordatore e le linguette scattino correttamente al loro posto. Un montaggio scorretto del gruppo batterie potrà causare danni ai componenti interni.

MESSA IN FUNZIONE DEL TAGLIASIEPI

Vedere Figura 3.

■ Rimuovere il coperchio della lama.
■ Installare il gruppo batterie.
■ Premere il tasto dell'alimentazione (I/O) (11) per attivare il dispositivo.
Per una maggiore sicurezza, il manico anteriore contiene un micro interruttore (5). Durante il funzionamento, reggere il tagliasiepi con entrambe le mani, con una mano che preme il micro interruttore e l'altra che preme l'interruttore a grilletto (6).

ARRESTO DEL TAGLIASIEPI

Vedere Figura 3.

Rilasciare il micro interruttore (5) e l'interruttore a grilletto (6) per arrestare il tagliasiepi.
■ Premere il tasto dell'alimentazione (11) per

Italiano (Traduzione dalle istruzioni originali)

arrestare il tagliasiepi.

■ Rimuovere il gruppo batteria dal tagliasiepi.

UTILIZZARE IL MANICO POSTERIORE RUOTANTE

Vedere Figura 4.

■ Posizionare il decespugliatore su una superficie piatta ed equilibrata.
■ Assicurarsi di aver rilasciato il grilletto.
- Tirare la leva di rotazione (7) e iniziare a girare l'impugnatura posteriore. Rilasciare la leva di rotazione girando l'impugnatura a 45 o 90 gradi da ciascun lato fino a che non scatti al suo posto e la leva si blocchi.

- Riportate il manico verso il centro, tirare di nuovo la leva di ruotazione, grare il manico leggermente, rilasciare la leva di rotazione e continuare a girare il manico fino a che non si blocchi al suo posto.

FUNZIONE ANTIBLOCCO

- Nel caso in cui il ramo rimanga bloccato nella lama, premere il tasto antiblocco sul pannello di controllo, la lama tornerà indietro sei volte e il ramo verrà rilasciato.

■ Non forzare l'apparecchio tagliando siepi troppo fitte. La lama potrebbe flettersi e rallentare. Se la lama rallenta, tagliare più lentamente.

Non tentare di tagliare steli o rami di una sezione superiore a 15 mm, né materiali troppo grandi per essere tagliati dai denti della lama. Per tagliare i rami molto grandi, utilizzare una sega a mano o un potatore.

Se si desidera tagliare una siepe perfettamente orizzontale, utilizzare una corda di riferimento. Decidere innanzitutto l'altezza alla quale si desidera tagliare la siepe. Quindi, tendere lo spago lungo la siepe all'altezza desiderata. Tagliare immediatamente al di sopra della linea guida fornita dalla corda tesa. Vedere Figura 5. Tagliare anche i lati della siepe, in modo che la parte superiore sia più stretta. Vedere Figura 6. In questo modo una parte maggiore della siepe risulterà esposta e il taglio sarà più uniforme. Se i denti della lama si inceppano, arrestare il motore, attendere che la lama si arresti e rimuovere la batteria prima di tentare di estrarre iframmenti incastratisi tra i denti.

- Indossare guanti quando si tagliano siepi spinose. Quando si tagliano arbusti giovani, compiere con il tagliasiepi un ampio movimento di brandeggio in modo che gli steli penetrino correttamente nelle lame di taglio. Se invece si devono tagliare arbusti più spessi, effettuando un movimento alternato avanti indietro il taglio risulterà più agevole.

PERICOLO

Se i denti vengono a contatto con una linea o un cavo elettrico, NON TOCCARE LA LAMA! QUEST'ULTIMA PUÒ INFATTI ELETTRIFICARSI E RIVELARSI ESTREMAMENTE PERICOLOSA. Tenere il tagliasiepi afferrando l'impugnatura postereiore isolata e posarlo con cautela lontano dalla propria persona. Prima di liberare i denti della lama, interrompere la corrente che alimenta la linea o il cavo sezionato. La mancata osservanza di questa norma potrebbe comportare gravi lesioni fisiche o la morte.

ATTENZIONE

Prima di utilizzare l'apparecchio, pulire l'area di taglio. Rimuovere cavi, fili elettrici, corde e altri oggetti che potrebbero rimanere impigliati nella lama e provocare gravi lesioni fisiche.

ATTENZIONE

Non utilizzare solventi per pulire parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Impiegare un panno pulito per rimuovere sporco, olio, grasso, ecc. In caso di sostituzione, utilizzare esclusivamente parti di ricambio originali CRAMER. L'impiego di altri componenti potrebbe rappresentare un pericolo o danneggiare l'apparecchio.

ATTENZIONE

Gli elementi in plastica non devono mai entrare in contatto con liquido dei freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.

MANUTENZIONE E RIPARAZIONE

MANUTENZIONE DELLA LAMA DEL TAGLIASIEPI MANUTENZIONE LAMA

ATTENZIONE

Gli apparecchi a batteria sono sempre pronti a funzionare, in quanto non necessitano di essere collegati ad una presa elettrica. Onde evitare lesioni fisiche gravi, rimuovere sempre la batteria e prestare particolare attenzione durante la manutenzione o la sostituzione della lama.

Italiano (Traduzione dalle istruzioni originali)

ATTENZIONE

Rimuovere la batteria prima di riparare, pulire o rimuovere i componenti dall'apparecchio, per evitare lesioni fisiche gravi.

MANUTENZIONE LAMA

■ Lubrificare la lama dopo ogni utilizzo.
■ Verificare periodicamente il grado di usura e di danneggiamento dei denti.
In caso di sostituzione, utilizzare sempre lame sostitutive originali.

LUBRIFICAZIONE LAMA

Vedere Figura 7.

■ Rimuovere il gruppo batteria dal tagliasiepi.
Lubrificare il tagliasiepi prima e dopo ogni impiego, per consentire un migliore utilizzo dell'apparecchio e prolungare la durata della lama. Prima di lubrificare la lama, rimuovere la batteria e posizionare il tagliasiepi su una superficie piana. Applicare un leggero strato d'olio motore lungo il bordo superiore della lama.
■ Può rivelarsi necessario lubrificare il tagliasiepi anche durante operazioni di taglio prolungate. In questo caso, spegnere il tagliasiepi, rimuovere la batteria e lubrificare la lama. Successivamente, è possibile riprendere il lavoro. Non lubrificare mai la lama mentre il tagliasiepi è in funzione.

LUBRIFICAZIONE DEL TAGLIASIEPI

■ Tutti i cuscinetti di questa unità sono lubrificati a vita con una quantità di lubrificante ad elevato indice di lubrificazione, in condizioni di normale utilizzo. Di conseguenza, non è necessaria alcuna lubrificazione periodica.

ATTENZIONE

Non modificare l'apparecchio né installare un accessorio non specificamente previsto nel presente manuale. Tali modifiche o trasformazioni equivalgono ad un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni fisiche.

ATTENZIONE

Ispezionare regolarmente il tagliasiepi, per assicurarsi che non vi siano componenti rotti o non fissati saldamente. Accertarsi che tutte le viti e gli elementi di fissaggio siano correttamente serrati, in modo da ridurre rischi di infortuni.

PULIZIA DEL TAGLIASIEPI

ATTENZIONE

Ispezionare regolarmente il tagliasiepi, per assicurarsi che non vi siano componenti rotti o non fissati saldamente. Accertarsi che tutte le viti e gli elementi di fissaggio siano correttamente serrati, in modo da ridurre rischi di infortuni.

■ Rimuovere il gruppo batteria.
■ Pulire il tagliasiepi con un panno umido imbevuto di detergente neutro.
Non utilizzare detergenti aggressivi per pulire la copertura in plastica o l'impugnatura: Potrebbero infatti venire danneggiati da alcuni oli aromatici, quali il pino o il limone, o da solventi come il cherosene.
L'umidità può dare luogo a rischi di scosse elettriche. Rimuovere qualsiasi traccia di umidità servendosi di un panno morbido e asciutto.
- Utilizzare una piccola spazzola o un aspiratore a bassa potenza per pulire le griglie di aerazione del carter della batteria e del carter motore.
■ Mantenere sempre pulite le griglie di aerazione.

RIMESSAGGIO DEL TAGLIASIEPI

Vedere Figura 8.

Pulire a fondo il tagliasiepi, prima di riporlo. Riporre il tagliasiepi in un luogo asciutto, ben aerato, lontano dalla portata dei bambini. Non riporlo in prossimità di agenti corrosivi quali i prodotti chimici da giardinaggio o i sali per sciogliere la neve.
■ Applicare sempre il fodero di protezione sulla lama prima di riporre il tagliasiepi. Vedere Figura 8.
Riporre e ricaricare la batteria in un luogo fresco. Temperature inferiori o superiori alla normale temperatura ambientale riducono la durata della batteria.
■ Riporre il gruppo batteria in luoghi con temperatura inferiore ai 27°C, e privi di umidità.
Non riporre mai una batteria scarica. Dopo l'uso dell'apparecchio, attendere che la batteria si raffreddi e ricaricarla subito completamente.
■ Tutte le batterie, nel tempo, perdono la propria carica. Più alta è la temperatura, più la batteria perde la propria carica. In caso di prolungata inattività dell'apparecchio, procedere alla ricarica della batteria tutti i mesi o ogni due mesi. Questa operazione prolunga la durata della batteria.

Italiano (Traduzione dalle istruzioni originali)

RISOLUZIONE DEI PROBLEMI

PROBLEMA	CAUSA PROBABILE	SOLUZIONE
Il motore non si avvia quando l'interruttore a grilletto e l'interruttore micro vengono premuti.	La batteria non è sicura.	Per assicurare il gruppo batterie, fare in modo che le linguette sulla parte superiore del gruppo batterie scattino al loro posto.
	La batteria non è carica.	Cambiare il gruppo batterie secondo le istruzioni incluse con il proprio modello.
Il motore funziona, ma le lame di taglio non si muovono.	Tagliasiepi danneggiato. Non utilizzare l'utensile.	Rivolgersi al servizio tecnico.
Il tagliasiepi emette fumi durante le operazioni.	Tagliasiepi danneggiato. Non utilizzare l'utensile.	Rivolgersi al servizio tecnico.
Il motore ronza, le lame non si muovono.	Detriti o altri materiali di scarto stanno danneggiando le lame.	Rimuovere la batteria, rimuovere il blocco dei detriti dalle lame.

RIMOZIONE DELLA BATTERIA

Vedere Figura 2.

■ Localize o fecho do corta sebes e puxe para libertar as baterias do corta sebes.
■ Rimuovere la batteria dal tagliasiepi.

ADVERTÊNCIA

RIMOZIONE DELLA BATTERIA

Se Figur 2.

IT DICHIARAZIONE DI CONFORMITÀ EC

Ditta produttrice: Changzhou Globe Co., Ltd.

Nome e indirizzo della persona autorizzata a compilare il file tecnico:

Nome: Peter Söderström

Indirizzo: Propellergatan 1

211 15 Malmö

Sweden

Si dichiara con la presente che il prodotto

Categoria TAGLIASIEPI A BATTERIA

Modello 2200086

Numero di serie ...... Vedere l'etichetta nominale sul prodotto

Anno di costruzione......Vedere l'etichetta nominale sul prodotto

■ è conforme con i provvedimenti rilevanti della Direttiva Macchine (2006/42/EC)

■ è conforme con i provvedimenti delle seguenti direttive EC

Direttiva EMC (2014/30/EU),

Direttiva sulle emissioni sonore (2000/14/EC modificata dalla 2005/88/EC)

Si dichiara inoltre che

■ sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati

EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Livello di potenza acustica misurato 93 dB(A)

Livello di potenza acustica garantito 96 dB(A)

Conformità valutata secondo il metodo indicato nell'Allegato V / Direttiva 2000/14/CE

Luogo, data: Changzhou, 08/22/2017

Direttore Qualità

Firma: Ted Qu Haichao

Ted Qu
