RollPilot S12 - Τηλεμετρητής Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αποστασιόμετρο με μηχανικό τροχό
Μάρκα	Laserliner
Μοντέλο	RollPilot S12
Ακρίβεια	± 0,1%
Εμβέλεια	0 – 9 999,9 m
Ακτίνα του τροχού μέτρησης	159 mm
Περιφέρεια του τροχού μέτρησης	1000 mm
Λειτουργίες	Μέτρηση μήκους, πρόσθεση και αφαίρεση μηκών
Μονάδες	μέτρα
Συνθήκες λειτουργίας	-20°C έως 80°C, σχετική υγρασία μέγ. 80% rH
Συνθήκες αποθήκευσης	-30°C έως 80°C, σχετική υγρασία μέγ. 80% rH
Διαστάσεις (Μ x Υ x Β)	318 x 1000 x 140 mm
Βάρος	1800 g (χωρίς αξεσουάρ)
Τροφοδοσία	Χειροκίνητη (χωρίς μπαταρία)
Κινητή βελόνα	Υποδεικνύει τις θέσεις έναρξης και λήξης
Μηχανικός μετρητής	Επαναφορά μέσω πλήκτρου (7) ή μοχλού (8)
Λαβή	Αντιολισθητική
Πίσω στήριγμα	Αναδιπλούμενο
Συντήρηση	Καθαρίστε με ένα ελαφρώς υγρό πανί· αποφύγετε καθαριστικά, λειαντικά ή διαλύτες. Αποθηκεύστε σε στεγνό και καθαρό μέρος.
Ασφάλεια	Χρησιμοποιείτε μόνο για την προβλεπόμενη χρήση· κρατήστε μακριά από παιδιά· μην τροποποιείτε· αποφύγετε μηχανικά φορτία, ακραίες θερμοκρασίες, υγρασία, κραδασμούς.
Βαθμονόμηση	Συνιστάται μία φορά το χρόνο
Συμμόρφωση ΕΕ	Συμμορφώνεται με τα πρότυπα ΕΕ· απόρριψη μέσω ΑΗΗΕ

Συχνές ερωτήσεις - RollPilot S12 Laserliner

Πώς να μετρήσω απόσταση μεταξύ δύο τοίχων;

Τοποθετήστε το πίσω μέρος του τροχού στον πρώτο τοίχο, κυλήστε τη συσκευή σε ευθεία γραμμή μέχρι τον δεύτερο τοίχο και διαβάστε την εμφανιζόμενη απόσταση. Προσθέστε τη διάμετρο του τροχού (318 mm) για να λάβετε την πραγματική απόσταση μεταξύ των τοίχων.

Πώς να μηδενίσω τον μετρητή;

Χρησιμοποιήστε το πλήκτρο 7 ή τον μοχλό 8 που βρίσκονται στον μηχανικό μετρητή για να μηδενίσετε την τιμή πριν από κάθε νέα μέτρηση.

Πώς να μετρήσω από έναν τοίχο σε ένα συγκεκριμένο σημείο;

Τοποθετήστε το πίσω μέρος του τροχού στον τοίχο, κυλήστε μέχρι το σημείο που σημειώθηκε και διαβάστε την απόσταση. Προσθέστε την ακτίνα του τροχού (159 mm) για να λάβετε την ακριβή απόσταση.

Πώς να μετρήσω από ένα σημείο σε άλλο;

Τοποθετήστε την κινητή βελόνα (9) στο πρώτο σημείο, κυλήστε σε ευθεία γραμμή μέχρι το δεύτερο σημείο και διαβάστε απευθείας την εμφανιζόμενη απόσταση.

Ποια είναι η διάμετρος του τροχού;

Η ακτίνα του τροχού είναι 159 mm, επομένως η διάμετρος είναι 318 mm. Η περιφέρεια είναι 1000 mm.

Πώς να συντηρήσω το αποστασιόμετρο;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μην χρησιμοποιείτε καθαριστικά, λειαντικά ή διαλύτες. Αποθηκεύστε τη συσκευή σε ένα στεγνό και καθαρό μέρος.

Ποια είναι η ακρίβεια της συσκευής;

Η ακρίβεια είναι ± 0,1%, που αντιστοιχεί σε σφάλμα 1 mm ανά μετρούμενο μέτρο.

Πώς να αποθηκεύσω τη συσκευή για μεταφορά;

Διπλώστε το πίσω στήριγμα (5) και διπλώστε τη συσκευή σε θέση μεταφοράς. Χρησιμοποιήστε την παρεχόμενη τσάντα για εύκολη μεταφορά.

Τι να κάνω αν η μέτρηση φαίνεται ανακριβής;

Ελέγξτε ότι ο τροχός δεν είναι φραγμένος και ότι το έδαφος είναι καθαρό. Εάν το σφάλμα επιμένει, πραγματοποιήστε μια ετήσια βαθμονόμηση. Βεβαιωθείτε ότι η συσκευή δεν έχει υποστεί κραδασμούς ή υπερβολική υγρασία.

Είναι η συσκευή αδιάβροχη;

Όχι, η συσκευή δεν είναι αδιάβροχη. Αποφύγετε οποιαδήποτε έκθεση σε υγρασία και άμμο. Σε περίπτωση επαφής με νερό, στεγνώστε την αμέσως.

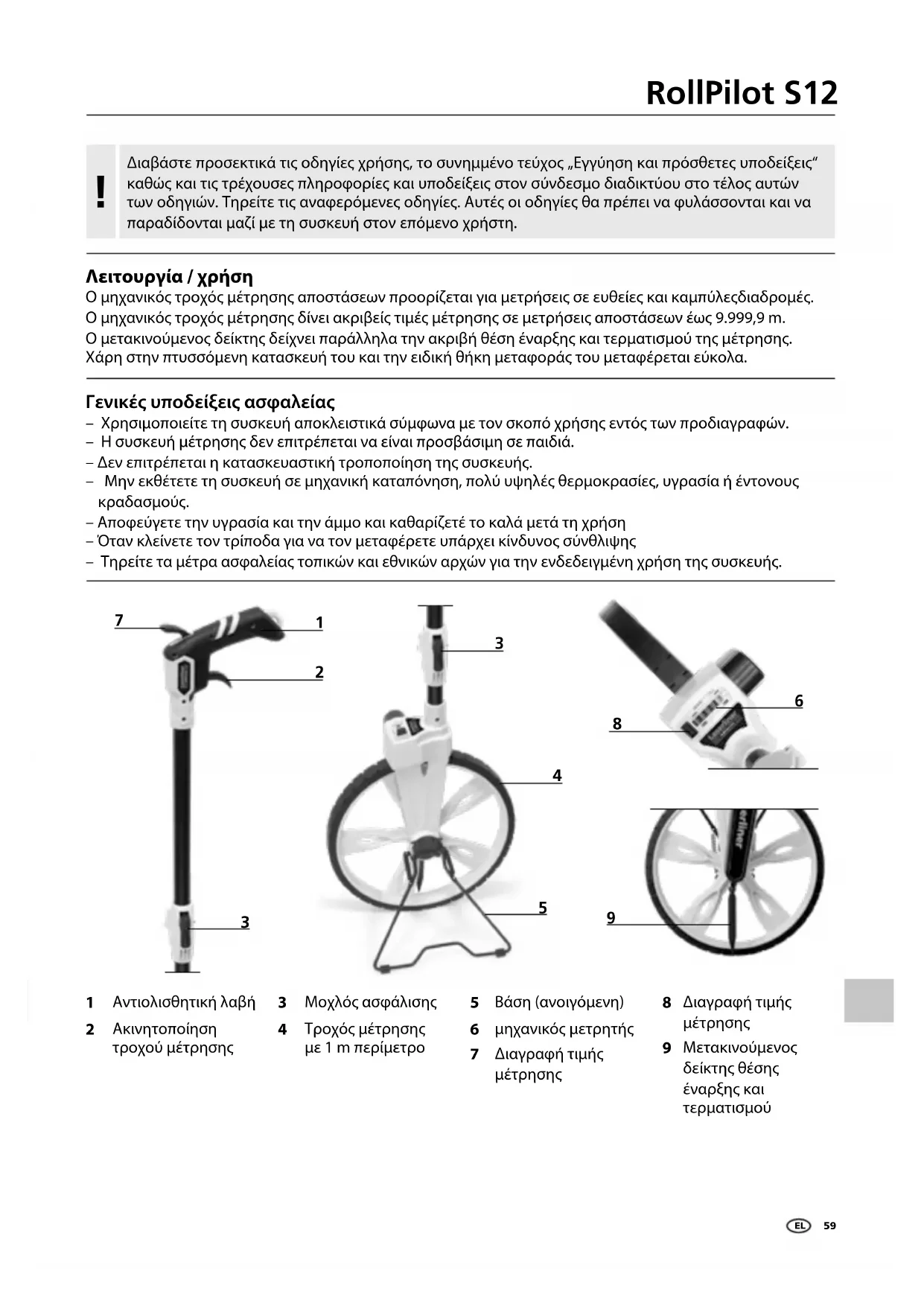

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RollPilot S12 Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / χρήση

Ο μηχανικός τροχός μέτρησης αποστάσεων προορίζεται για μετρήσεις σε ευθείες και καμπύλεςδιαδρομές. Ο μηχανικός τροχός μέτρησης δίνει ακριβείς τιμές μέτρησης σε μετρήσεις αποστάσεων έως 9.999,9 m. Ο μετακινούμενος δείκτης δείχνει παράλληλα την ακριβή θέση έναρξης και τερματισμού της μέτρησης. Χάρη στην πτυσσόμενη κατασκευή του και την ειδική θήκη μεταφοράς του μεταφέρεται εύκολα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Η συσκευή μέτρησης δεν επιτρέπεται να είναι προσβάσιμη σε παιδιά.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Αποφεύγετε την υγρασία και την άμμο και καθαρίζετέ το καλά μετά τη χρήση
• 'Otauv kleivete tov tripoda yia va tov metaφέρετε υπάρχει κίνδυνος σύνθλιψης
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.

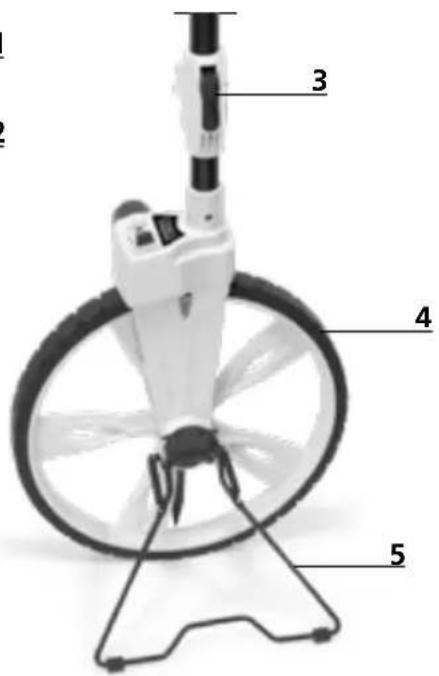

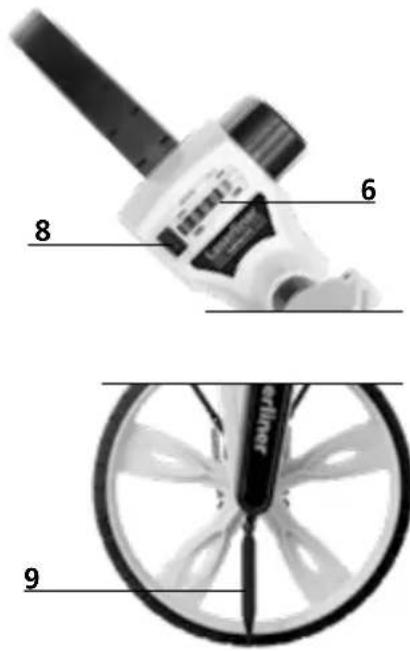

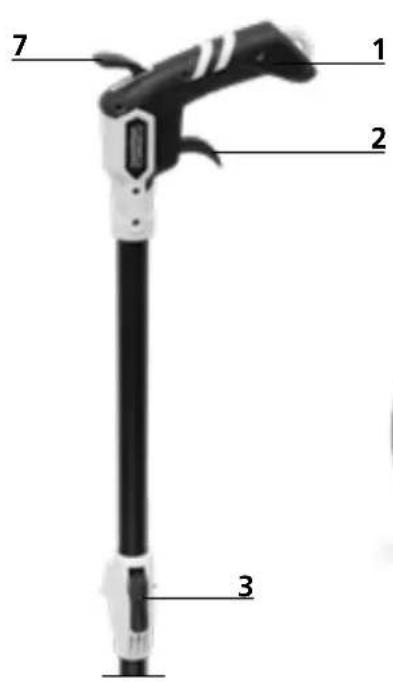

7 1 2 3

3 4 5

6 8 9

1 Αντιολισθητική λαβή
2 Ακινητοποίηση τροχού μέτρησης

3 Μοχλός ασφάλισης
4 Τροχός μέτρησης με 1 m περίμετρο

5 Báση (ανοιγόμενη)
6 μηχανικός μετρητής
7 Διαγραφή τιμής μέτρησης

8 Διαγραφή τιμής μέτρησης
9 Μετακινούμενος δείκτης θέσης έναρξης και τερματισμού

Laserliner

1 Διαγραφή τιμής μέτρησης

Ο μηχανικός μετρητής μπορεί να επαναφερθεί στο μηδέν με πάτημα του πλήκτρου 7 ή του μοχλού 8.

2 Σύμπτυξη για τη μεταφορά

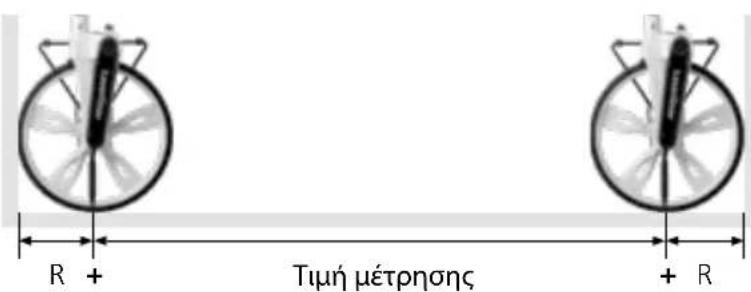

4 Μέτρηση από τοίχο σε τοίχο

1. Τοποθετήστε τον τροχό μέτρησης με την πίσω πλευρά του τροχού στον τοίχο.
2. Μετακινήστε τον τροχό μέτρησης ευθεία έως τον δεύτερο τοίχο.
3. Διαβάστε την τιμή μέτρησης και προσθέστε τη διάμετρο του τροχού.

R + Τιμή μέτρησης + R

! Για να επιτύχετε ένα ακριβές αποτέλεσμα μέτρησης, θα πρέπει να έχει η καθοδηγητική ράβδος κατά τη διάρκεια όλης της μέτρησης την ίδια γωνία. Εδώ συνιστάται μία κατακόρυφη κατεύθυνση.

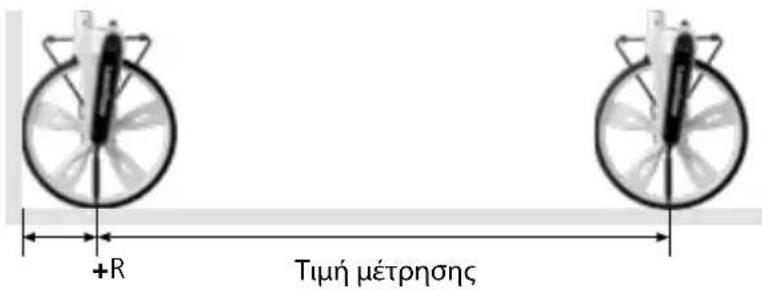

Μέτρηση από τοίχο σε σημείο

1. Τοποθετήστε τον τροχό μέτρησης με την πίσω πλευρά του τροχού στον τοίχο.
2. Μετακινήστε τον τροχό μέτρησης ευθεία έως το σημειωμένο σημείο.
3. Διαβάστε την τιμή μέτρησης και προσθέστε την ακτίνα του τροχού.

+R Τιμή μέτρησης

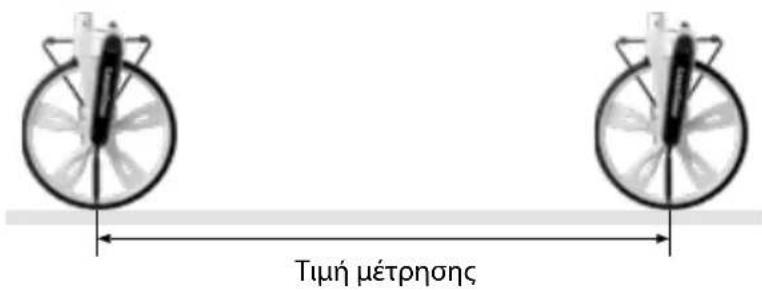

6 Μέτρηση από σημείο σε σημείο

1. Τοποθετήστε τον δείκτη (9) στο πρώτο σημειωμένο σημείο.
2. Μετακινήστε τον τροχό μέτρησης ευθεία έως το δεύτερο σημειωμένο σημείο.
3. Διαβάστε την τιμή μέτρησης.

Τιμή μέτρησης

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Βαθμονόμηση

Η συσκευή ελέγχου τάσης πρέπει να βαθμονομείται και να ελέγχεται τακτικά για να διασφαλίζεται η ακρίβεια των αποτελεσμάτων μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους.

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 20W03)

Ακρίβεια ± 0,1%
Εμβέλεια 0 – 9.999,9 m
Ακτίνα τροχού μέτρησης 159 mm
Περίμετρος τροχού μέτρησης 1000 mm
Λειτουργίες Μέτρηση μήκους, πρόσθεση και αφαίρεση μηκών
Μονάδες m
Συνθήκες εργασίας -20°C ... 80°C, υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης	-30°C ... 80°C, υγρασία αέρα μέγ. 80% rH
Διαστάσεις (Π x Y x B) 318 x 1000 x 140 mm
Βάρος 1800 g (χωρίς αξεσουάρ)

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:

http://laserliner.com/info?an=AET
