RollPilot S12 - Avståndsmätare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Mekanisk hjulmätare
Varumärke	Laserliner
Modell	RollPilot S12
Noggrannhet	± 0,1%
Räckvidd	0 – 9 999,9 m
Mätarhjulets radie	159 mm
Mätarhjulets omkrets	1000 mm
Funktioner	Längdmätning, addition och subtraktion av längder
Enheter	meter
Arbetsförhållanden	-20°C till 80°C, relativ luftfuktighet max. 80% RH
Förvaringsförhållanden	-30°C till 80°C, relativ luftfuktighet max. 80% RH
Mått (L x H x D)	318 x 1000 x 140 mm
Vikt	1800 g (utan tillbehör)
Strömförsörjning	Manuell (utan batteri)
Rörlig nål	Visar start- och slutpositioner
Mekaniskt räkneverk	Återställningsbar via knapp (7) eller spak (8)
Handtag	Halksäker
Stödben	Infällbar
Underhåll	Rengör med en lätt fuktad trasa; undvik rengöringsmedel, slipmedel eller lösningsmedel. Förvara torrt och rent.
Säkerhet	Använd endast för avsett ändamål; håll utom räckhåll för barn; modifiera inte; undvik mekanisk belastning, extrema temperaturer, fukt, vibrationer.
Kalibrering	Rekommenderas en gång per år
EU-överensstämmelse	Uppfyller EU-standarder; avfallshantering via WEEE

Vanliga frågor - RollPilot S12 Laserliner

Hur mäter man avståndet mellan två väggar?

Placera baksidan av hjulet mot den första väggen, rulla apparaten i en rak linje till den andra väggen, avläs sedan det visade avståndet. Lägg till hjulets diameter (318 mm) för att få det verkliga avståndet mellan väggarna.

Hur nollställer man räkneverket?

Använd knapp 7 eller spak 8 på det mekaniska räkneverket för att nollställa värdet före varje ny mätning.

Hur mäter man från en vägg till en exakt punkt?

Placera baksidan av hjulet mot väggen, rulla till den markerade punkten, avläs sedan avståndet. Lägg till hjulets radie (159 mm) för att få det exakta avståndet.

Hur mäter man från en punkt till en annan?

Placera den rörliga nålen (9) på den första punkten, rulla i en rak linje till den andra punkten och läs av det visade avståndet direkt.

Vad är hjulets diameter?

Hjulets radie är 159 mm, så diametern är 318 mm. Omkretsen är 1000 mm.

Hur underhåller man avståndsmätaren?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, slipmedel eller lösningsmedel. Förvara apparaten på en torr och ren plats.

Vilken noggrannhet har apparaten?

Noggrannheten är ± 0,1%, vilket motsvarar ett fel på 1 mm per mätt meter.

Hur packar man apparaten för transport?

Fäll in stödbenet (5) och vik ihop apparaten till transportläge. Använd den medföljande väskan för enkel transport.

Vad gör man om mätningen verkar felaktig?

Kontrollera att hjulet inte är blockerat och att golvet är rent. Om felet kvarstår, utför en årlig kalibrering. Se till att apparaten inte har utsatts för stötar eller överdriven fukt.

Är apparaten vattentät?

Nej, apparaten är inte vattentät. Undvik all exponering för fukt och sand. Vid kontakt med vatten, torka den omedelbart.

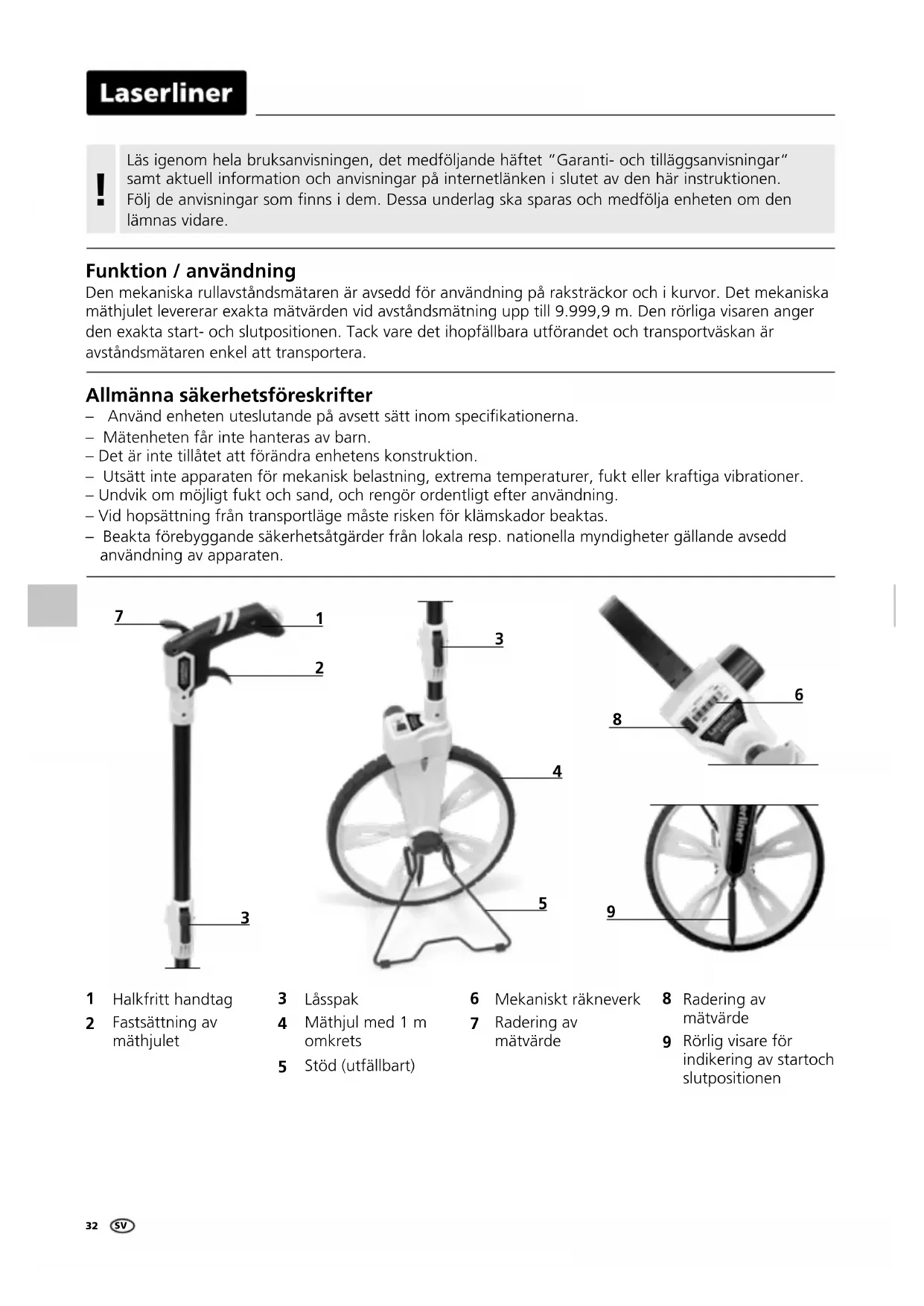

BRUKSANVISNING RollPilot S12 Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Den mekaniska rullavständsmätaren är avsedd för användning på raksträckor och i kurvor. Det mekaniska mäthjulet levererar exakta mätvärden vid avständsmätning upp till 9.999,9 m. Den rörliga visaren anger den exakta start- och slutpositionen. Tack vare det ihopfällbara utförandet och transportväskan är avständsmätaren enkel att transportera.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätenheten får inte hanteras av barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
  – Undvik om möjligt fukt och sand, och rengör ordentligt efter användning.
  – Vid hopsättning från transportläge måste risken för klämskador beaktas.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

7 1 2 3

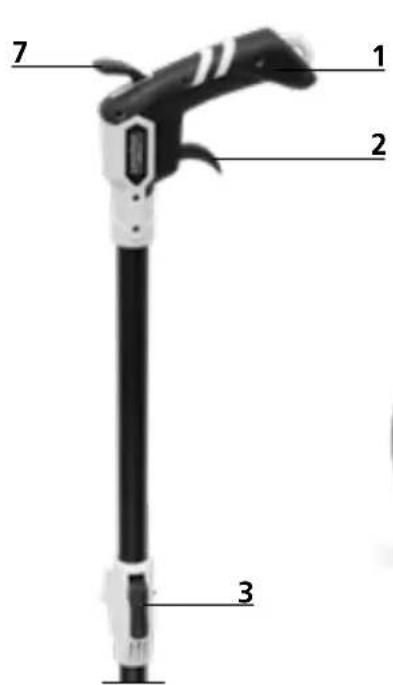

1 Halkfritt handtag
2 Fastsättning av mäthjulet

3 Låsspak

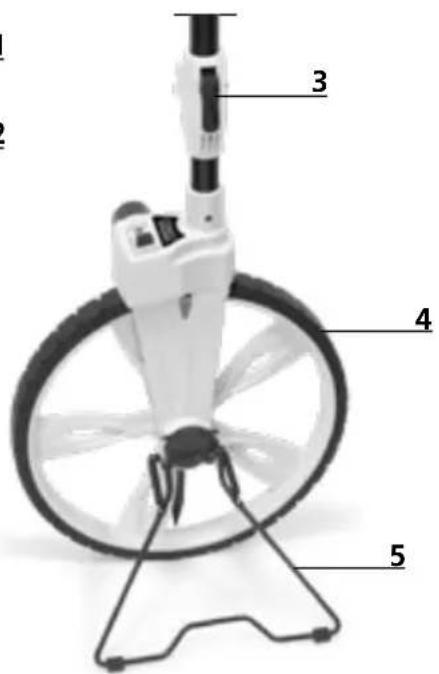

4 Mäthjul med 1 m omkrets
5 Stöd (utfällbart)

3 4 5

6 Mekaniskt räkneverk
7 Radering av mätvärde

6 8

8 Radering av mätvärde
9 Rörlig visare för indikering av startoch slutpositionen

1 Radering av mätvärde

Det mekaniska räkneverket kan nollställas genom att trycka på knappen 7 eller armen 8.

2 Ihopfällning inför transport

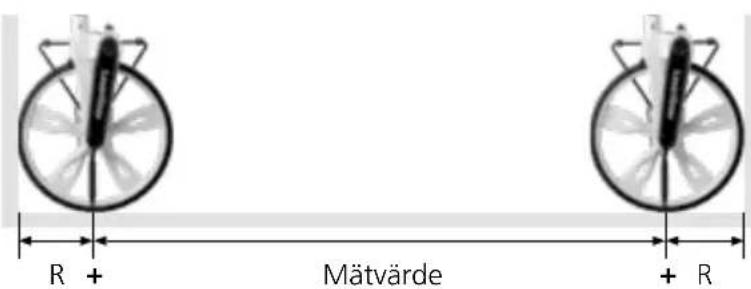

4 Mätning mellan två väggar

1. Ställ mäthjulet med hjulets bakkant mot väggen.
2. Kör mäthjulet rakt fram till den andra väggen.
3. Läs av mätvärdet och lägg till hjulets diameter.

R + Mätvärde + R

För att få ett noggrant mätvärde måste styrstången hållas i samma vinkel under hela mätningen. En lodrät uppriktning rekommenderas.

Laserliner

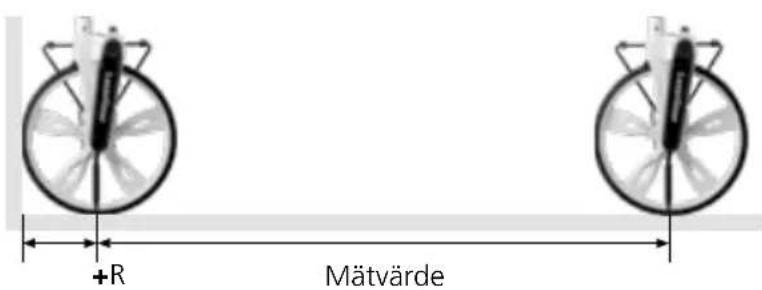

5 Mätning från en vägg till en punkt

1. Ställ mäthjulet med hjulets bakkant mot väggen.
2. Kör mäthjulet rakt fram till den markerade punkten.
3. Läs av mätvärdet och lägg till hjulets radie.

+R Mätvärde

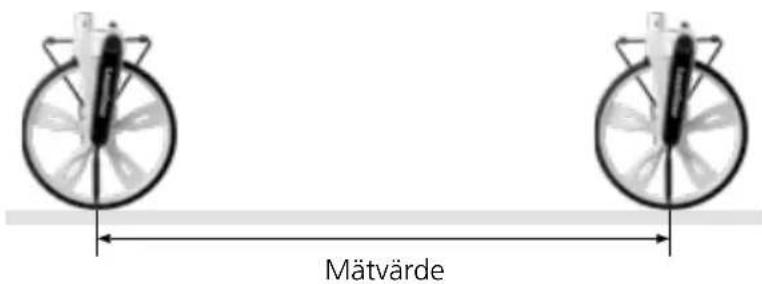

6 Mätning mellan två punkter

1. Ställ visaren (9) på den först markerade punkten.
2. Kör mäthjulet rakt fram till den andra markerade punkten.
3. Läs av mätvärdet.

Mätvärde

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

Tekniska data Med reservation för tekniska ändringar. 20W03

Noggrannhet ± 0,1%
Räckvidd 0 – 9.999,9 m
Mäthjulets radie 159 mm
Mäthjulets omkrets 1000 mm
Funktioner Längdmätning, Addition	och subtraktion av längder
Enheter m
Arbetsbetingelser -20°C ... 80°C, luftfuktighet max. 80% rH, icke-kondenserande, arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser	-30°C ... 80°C, luftfuktighet max. 80% rH
Mått (B x H x Dj) 318 x 1000 x 140 mm
Vikt 1800 g (utan tillbehör)

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AET
