RollPilot S12 - Afstandsmeter Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Mechanische wielafstandsmeter
Merk	Laserliner
Model	RollPilot S12
Nauwkeurigheid	± 0,1%
Bereik	0 – 9 999,9 m
Straal van het meetwiel	159 mm
Omtrek van het meetwiel	1000 mm
Functies	Lengtemeting, optellen en aftrekken van lengtes
Eenheden	meters
Werkomstandigheden	-20°C tot 80°C, relatieve luchtvochtigheid max. 80% rH
Opslagomstandigheden	-30°C tot 80°C, relatieve luchtvochtigheid max. 80% rH
Afmetingen (L x H x D)	318 x 1000 x 140 mm
Gewicht	1800 g (zonder accessoires)
Voeding	Handmatig (zonder batterij)
Bewegende naald	Geeft de start- en eindposities aan
Mechanische teller	Resetbaar via toets (7) of hendel (8)
Handgreep	Antislip
Steunpoot	Inklapbaar
Onderhoud	Reinigen met een licht vochtige doek; vermijd schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Bewaar droog en schoon.
Veiligheid	Alleen gebruiken voor het beoogde doel; buiten bereik van kinderen houden; niet wijzigen; vermijd mechanische belasting, extreme temperaturen, vocht, trillingen.
Kalibratie	Aanbevolen eenmaal per jaar
EU-conformiteit	Voldoet aan EU-normen; verwijdering via AEEA

Veelgestelde vragen - RollPilot S12 Laserliner

Hoe meet ik een afstand tussen twee muren?

Plaats de achterkant van het wiel tegen de eerste muur, rol het apparaat in een rechte lijn naar de tweede muur en lees de weergegeven afstand af. Voeg de wieldiameter (318 mm) toe om de werkelijke afstand tussen de muren te krijgen.

Hoe zet ik de teller terug op nul?

Gebruik de toets 7 of de hendel 8 op de mechanische teller om de waarde vóór elke nieuwe meting op nul te zetten.

Hoe meet ik van een muur naar een precies punt?

Plaats de achterkant van het wiel tegen de muur, rol naar het gemarkeerde punt en lees de afstand af. Voeg de wielstraal (159 mm) toe om de exacte afstand te krijgen.

Hoe meet ik van het ene punt naar het andere?

Plaats de bewegende naald (9) op het eerste punt, rol in een rechte lijn naar het tweede punt en lees de weergegeven afstand direct af.

Wat is de diameter van het wiel?

De straal van het wiel is 159 mm, dus de diameter is 318 mm. De omtrek is 1000 mm.

Hoe onderhoud ik de afstandsmeter?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats.

Wat is de nauwkeurigheid van het apparaat?

De nauwkeurigheid is ± 0,1%, wat overeenkomt met een fout van 1 mm per gemeten meter.

Hoe berg ik het apparaat op voor transport?

Klap de steunpoot (5) in en vouw het apparaat in transportpositie. Gebruik de meegeleverde tas om het gemakkelijk te vervoeren.

Wat te doen als de meting onnauwkeurig lijkt?

Controleer of het wiel niet geblokkeerd is en de vloer schoon is. Als de fout aanhoudt, voer dan een jaarlijkse kalibratie uit. Zorg ervoor dat het apparaat geen schokken of overmatige vochtigheid heeft ondergaan.

Is het apparaat waterdicht?

Nee, het apparaat is niet waterdicht. Vermijd blootstelling aan vocht en zand. Bij contact met water, droog het onmiddellijk.

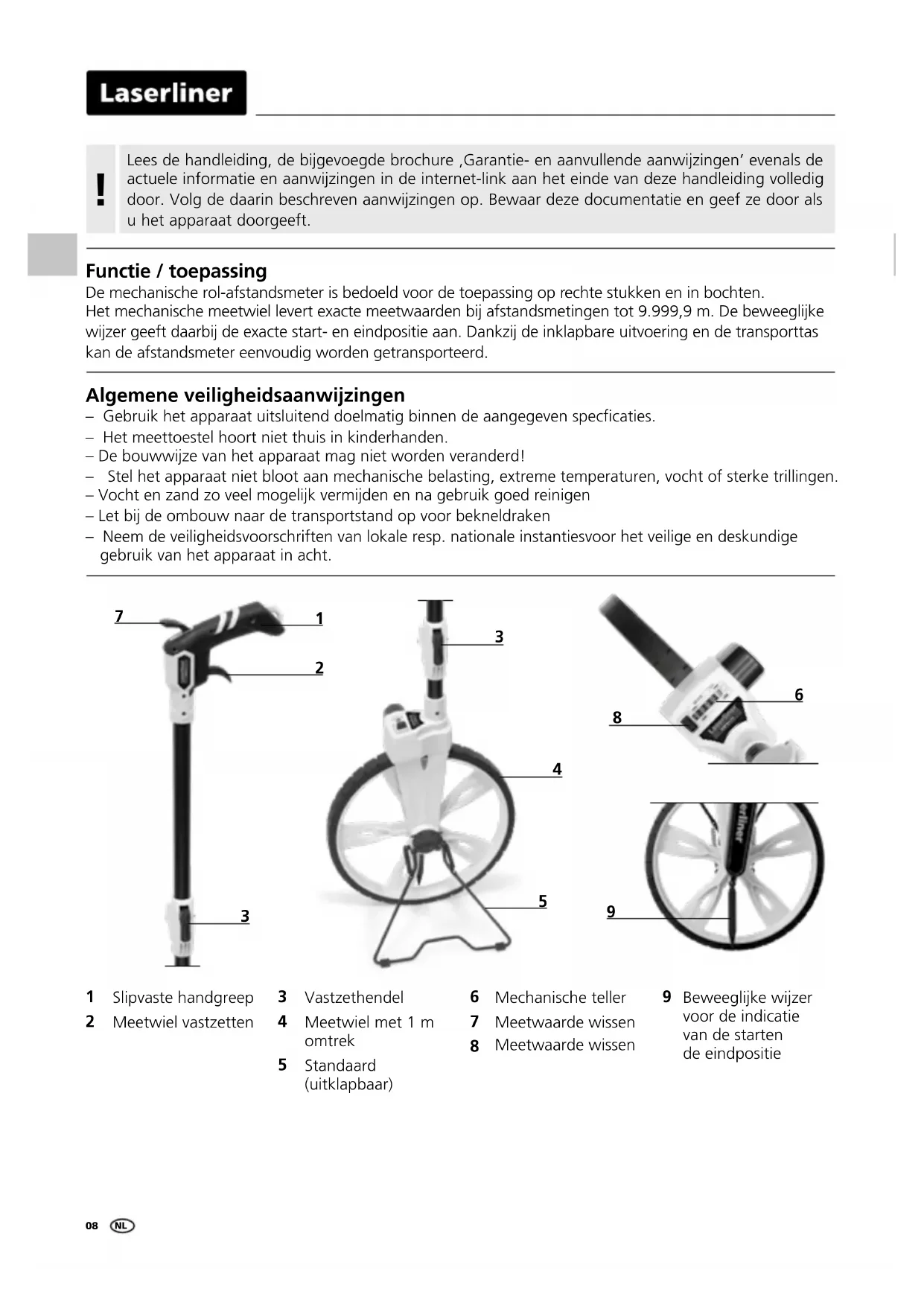

GEBRUIKSAANWIJZING RollPilot S12 Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De mechanische rol-afstandsmeter is bedoeld voor de toepassing op rechte stukken en in bochten. Het mechanische meetwiel levert exacte meetwaarden bij afstandsmetingen tot 9.999,9 m. De beweeglijke wijzer geeft daarbij de exacte start- en eindpositie aan. Dankzij de inklapbare uitvoering en de transporttas kan de afstandsmeter eenvoudig worden getransporteerd.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het meettoestel hoort niet thuis in kinderhanden.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Vocht en zand zo veel mogelijk vermijden en na gebruik goed reinigen
• Let bij de ombouw naar de transportstand op voor bekneldraken
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

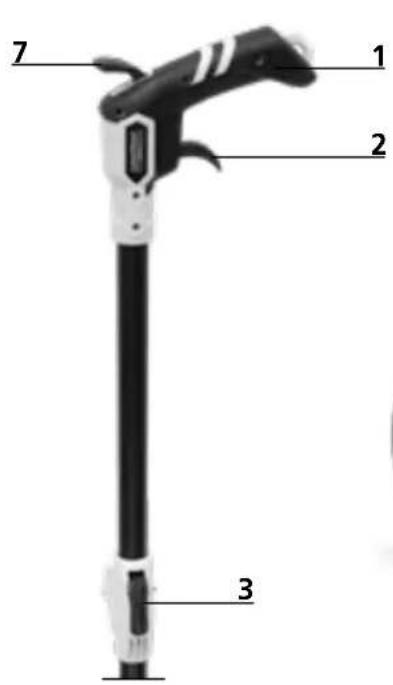

7 1 2 3

1 Slipvaste handgreep

2 Meetwiel vastzetten

3 Vastzethendel

4 Meetwiel met 1 m omtrek

5 Standaard (uitklapbaar)

9 Beweeglijke wijzer voor de indicatie van de starten de eindpositie

1 Meetwaarde wissen

De mechanische teller kan door indrukken van toets 7 of door de bediening van hendel 8 op nul worden gezet.

3 Standaard uitklappen

2 Inklappen voor het transport

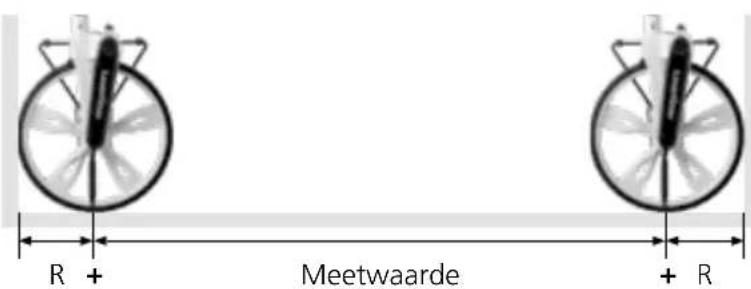

4 Meting van wand tot wand

1. Stel het meetwiel met de achterzijde van het wiel tegen de wand.
2. Beweeg het meetwiel rechtuit naar de tweede wand.
3. Lees de meetwaarde af en tel de diameter van het wiel bij het resultaat op.

R + Meetwaarde + R

! Voor een exact meetresultaat moet de geleidestang tijdens de complete meting in dezelfde hoek worden geleid. Een verticale uitlijning is hier zinvol.

Laserliner

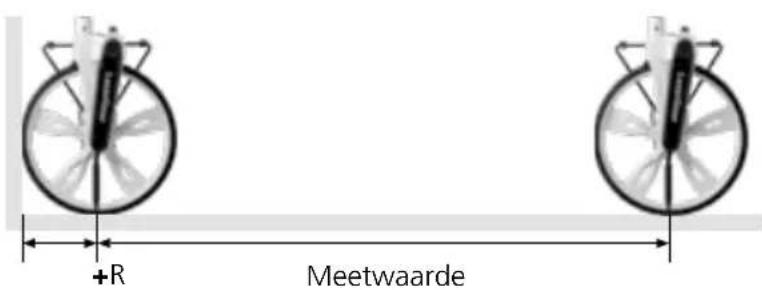

5 Meting van wand tot punt

1. Stel het meetwiel met de achterzijde van het wiel tegen de wand.
2. Beweeg het meetwiel rechtuit naar het gekenmerkte punt.
3. Lees de meetwaarde af en tel de radius van het wiel bij het resultaat op.

+R Meetwaarde

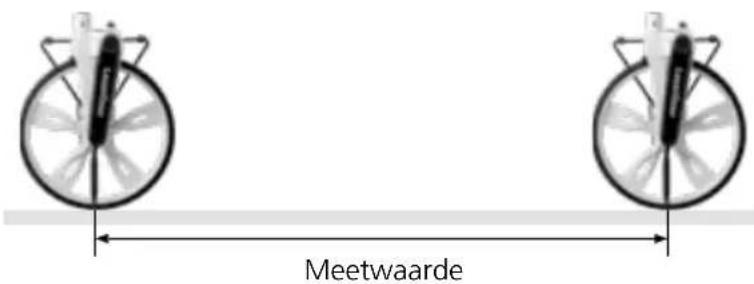

6 Meting van punt tot punt

1. Plaats de wijzer (9) op het eerste gekenmerkte punt.
2. Beweeg het meetwiel rechtuit naar het tweede gekenmerkte punt.
3. Lees de meetwaarde af.

Meetwaarde

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Technische gegevens Technische wijzigingen voorbehouden. 20W03

Nauwkeurigheid	± 0,1%
Reikwijdte 0 – 9.999,9 m
Radius meetwiel 159 mm
Omtrek meetwiel	1000 mm
Functies Lengtemeting, Optellen en aftrekken van lengten
Eenheden m
Werkomstandigheden -20°C . . 80°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -30°C ... 80°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	318 x 1000 x 140 mm
Gewicht 1800 g (zonder toebehoren)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AET

CE

!
