Тип продукту	Механічний колісний далекомір
Бренд	Laserliner
Модель	RollPilot S12
Точність	± 0,1%
Діапазон	0 – 9 999,9 м
Радіус вимірювального колеса	159 мм
Окружність вимірювального колеса	1000 мм
Функції	Вимірювання довжини, додавання та віднімання довжин
Одиниці	метри
Умови роботи	-20°C до 80°C, відносна вологість макс. 80% rH
Умови зберігання	-30°C до 80°C, відносна вологість макс. 80% rH
Розміри (Д x В x Ш)	318 x 1000 x 140 мм
Вага	1800 г (без аксесуарів)
Живлення	Ручне (без батареї)
Рухома стрілка	Показує початкове та кінцеве положення
Механічний лічильник	Скидається за допомогою кнопки (7) або важеля (8)
Ручка	Протиковзна
Підніжка	Відкидна
Догляд	Очищати злегка вологою ганчіркою; уникати миючих засобів, абразивів або розчинників. Зберігати в сухому та чистому місці.
Безпека	Використовувати лише за призначенням; тримати подалі від дітей; не модифікувати; уникати механічних навантажень, екстремальних температур, вологи, вібрацій.
Калібрування	Рекомендовано раз на рік
Відповідність ЄС	Відповідає стандартам ЄС; утилізація через ВЕЕО

Часті запитання - RollPilot S12 Laserliner

Як виміряти відстань між двома стінами?

Помістіть задню частину колеса до першої стіни, прокотіть прилад по прямій лінії до другої стіни, потім зніміть показану відстань. Додайте діаметр колеса (318 мм), щоб отримати реальну відстань між стінами.

Як скинути лічильник на нуль?

Використовуйте кнопку 7 або важіль 8, розташовані на механічному лічильнику, щоб скинути значення на нуль перед кожним новим вимірюванням.

Як виміряти від стіни до точної точки?

Помістіть задню частину колеса до стіни, прокотіть до позначеної точки, потім зніміть відстань. Додайте радіус колеса (159 мм), щоб отримати точну відстань.

Як виміряти від однієї точки до іншої?

Помістіть рухому стрілку (9) на першу точку, прокотіть по прямій лінії до другої точки, і безпосередньо прочитайте показану відстань.

Який діаметр колеса?

Радіус колеса становить 159 мм, тому діаметр дорівнює 318 мм. Окружність — 1000 мм.

Як доглядати за далекоміром?

Очищайте всі компоненти злегка вологою ганчіркою. Не використовуйте миючі засоби, абразиви або розчинники. Зберігайте прилад у сухому та чистому місці.

Яка точність приладу?

Точність становить ± 0,1%, що відповідає похибці 1 мм на виміряний метр.

Як скласти прилад для транспортування?

Складіть підніжку (5) та зігніть прилад у транспортне положення. Використовуйте сумку, що входить у комплект, для зручного транспортування.

Що робити, якщо вимірювання здається неточним?

Перевірте, чи колесо не засмічене і чи підлога чиста. Якщо помилка зберігається, проведіть щорічне калібрування. Переконайтеся, що прилад не зазнав ударів або надмірної вологи.

Чи є прилад водонепроникним?

Ні, прилад не є водонепроникним. Уникайте впливу вологи та піску. У разі контакту з водою негайно висушіть його.

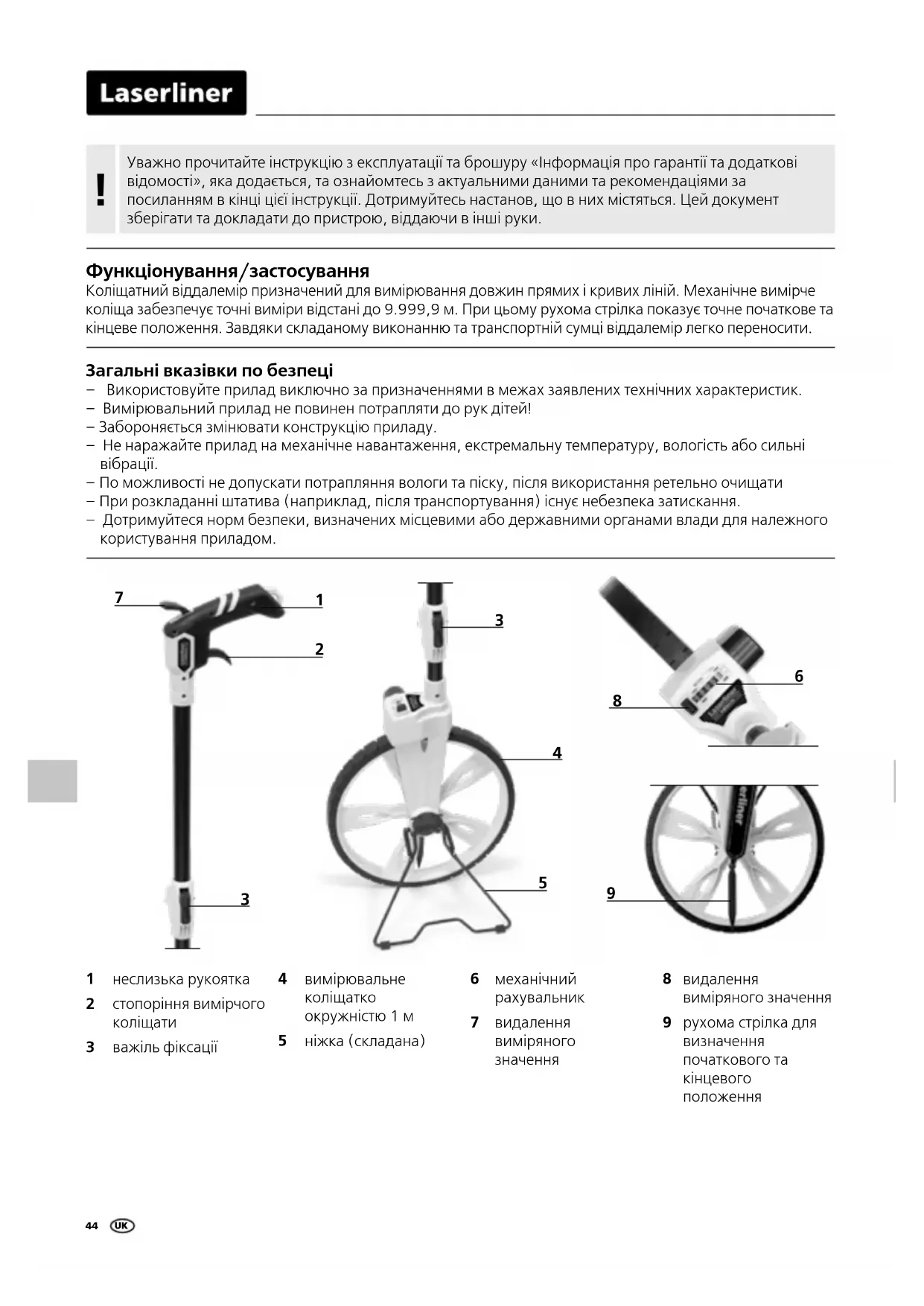

ПОСІБНИК КОРИСТУВАЧА RollPilot S12 Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування/застосування

Коліщатний віддалемір призначений для вимірювання довжин прямих і кривих ліній. Механічне вимірче коліща забезпечує точні виміри відстані до 9.999,9 м. При цьому рухома стрілка показує точне початкове та кінцеве положення. Завдяки складаному виконанню та транспортній сумці віддалемір легко переносити.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальний прилад не повинен потрапляти до рук дітей!
– Забороняється змінювати конструкцію приладу.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– По можливості не допускати потрапляння вологи та піску, після використання ретельно очищати
– При розкладанні штатива (наприклад, після транспортування) існує небезпека затискання.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

7 1 2 3

3 4 5

6 8 9

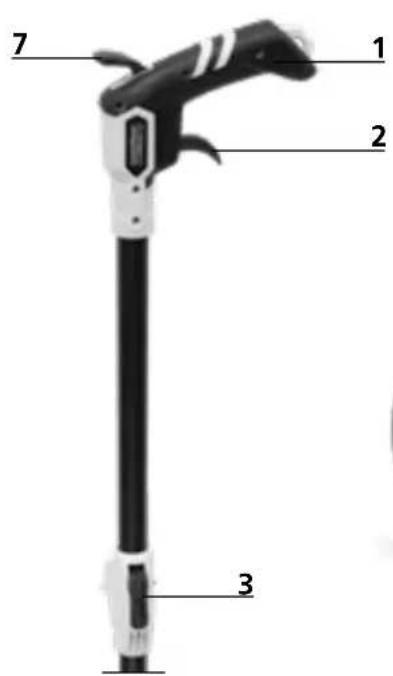

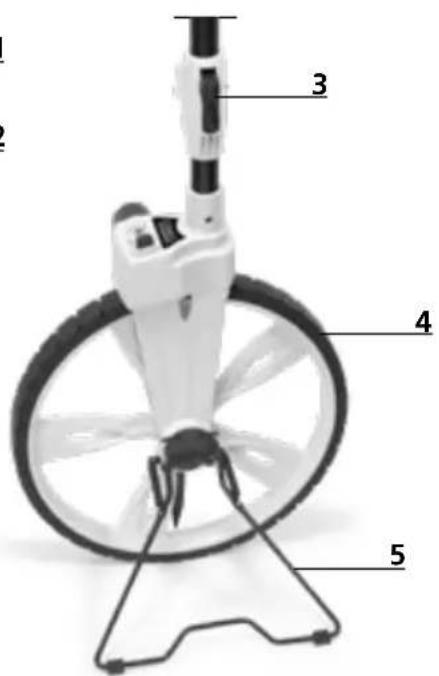

1 неслизька рукоятка
2 стопоріння вимірчого коліщати
3 важіль фіксації

4 вимірювальне коліщатко окружністю 1 м
5 ніжка (складана)

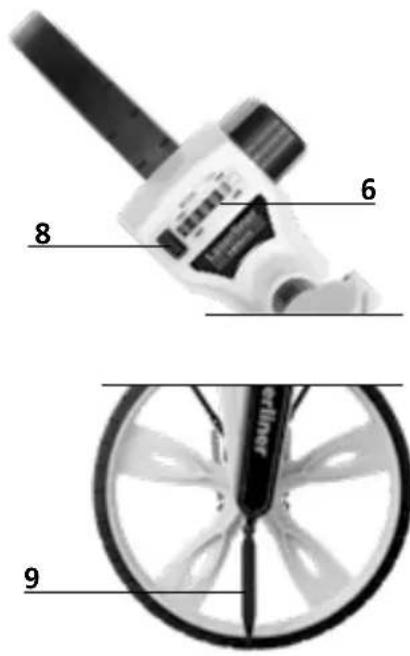

6 механічний рахувальник
7 видалення виміряного значення

8 видалення виміряного значення
9 рухома стрілка для визначення початкового та кінцевого положення

1 видалення виміряного значення

Механічний лічильник можна обнулити натисканням кнопки 7 або за допомогою важеля 8.

2 Складання для транспортування

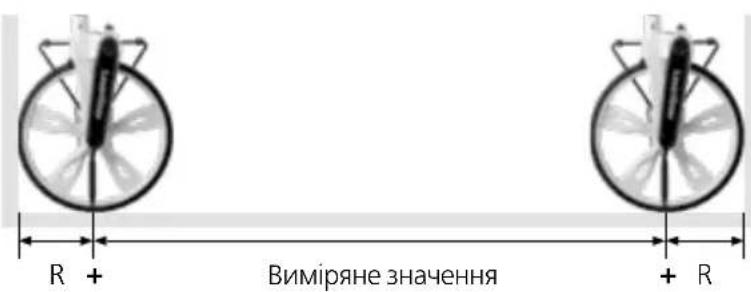

4 Вимір від стіни до стіни

1. Приставити вимірче коліща затиллям до стіни.
2. Перемістити вимірче коліща навпростець до іншої стіни.
3. Зчитати виміряне значення та додати діаметр коліща.

R + Виміряне значення + R

! Щоб отримати точний результат, протягом усього вимірювання напрямицю потрібно утримувати під одним кутом. Рекомендується вертикальне положення.

Laserliner

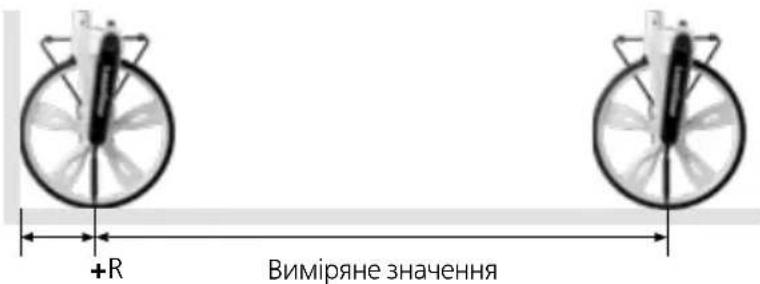

5 Вимір від стіни до певної точки

1. Приставити вимірче коліща затиллям до стіни.
2. Перемістити вимірче коліща навпростець до позначеної точки.
3. Зчитати виміряне значення та додати радіус коліща.

+R Виміряне значення

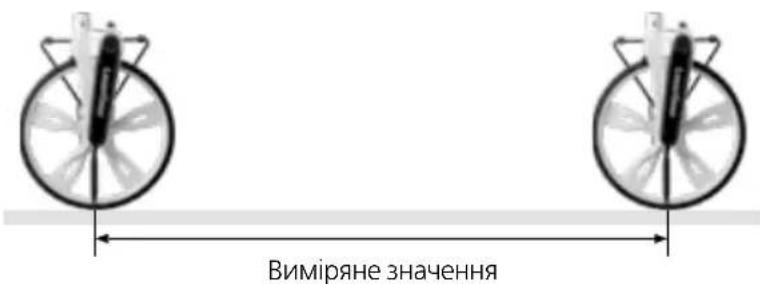

6 Вимір від точки до точки

1. Сумістити покажчик (8) з першою позначеною точкою.
2. Перемістити вимірче коліща навпростець до другої позначеної точки.
3. Зчитати виміряне значення.

Виміряне значення

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності вимірювань прилад мусить бути відкалібрований та підлягає регулярній перевірці. Рекомендуємо проводити калібрування щорічно.

Технічні даніПраво на технічні зміни збережене. 20W03

Точність ± 0,1%
Дальність 0 – 9.999,9 м
Радіус коліщати	159 мм
Окружність виміряльного коліщатка	1000 мм
Функції Вимірювання довжини, Додавання і віднімання довжин
Одиниці вимірювання	м
Режим роботи -20°C ... 80°C, вологість повітря макс. 80% rН, без конденсації,робоча висота макс. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання	-30°C ... 80°C, вологість повітря max. 80% rН
Розміри (Ш x В x Г) 318 x 1000 x 140 мм
Вага 1800 г (без комплектуючого приладдя)

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:

http://laserliner.com/info?an=AET
