RollPilot S12 - Telemetro Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telemetro a ruota meccanica
Marca	Laserliner
Modello	RollPilot S12
Precisione	± 0,1%
Portata	0 – 9 999,9 m
Raggio della ruota di misura	159 mm
Circonferenza della ruota di misura	1000 mm
Funzioni	Misura della lunghezza, addizione e sottrazione delle lunghezze
Unità	metri
Condizioni di lavoro	-20°C a 80°C, umidità relativa max. 80% rH
Condizioni di stoccaggio	-30°C a 80°C, umidità relativa max. 80% rH
Dimensioni (L x A x P)	318 x 1000 x 140 mm
Peso	1800 g (senza accessori)
Alimentazione	Manuale (senza batteria)
Ago mobile	Indica le posizioni di partenza e finale
Contatore meccanico	Resettabile tramite tasto (7) o leva (8)
Impugnatura	Antiscivolo
Cavalletto	Retrattile
Manutenzione	Pulire con un panno leggermente umido; evitare prodotti per la pulizia, abrasivi o solventi. Conservare in luogo asciutto e pulito.
Sicurezza	Utilizzare solo per l'uso previsto; tenere fuori dalla portata dei bambini; non modificare; evitare carichi meccanici, temperature estreme, umidità, vibrazioni.
Calibrazione	Consigliato una volta all'anno
Conformità UE	Conforme alle norme UE; smaltimento tramite RAEE

Domande frequenti - RollPilot S12 Laserliner

Come misurare una distanza tra due muri?

Posiziona la parte posteriore della ruota contro il primo muro, fai rotolare l'apparecchio in linea retta fino al secondo muro, poi leggi la distanza visualizzata. Aggiungi il diametro della ruota (318 mm) per ottenere la distanza reale tra i muri.

Come azzerare il contatore?

Usa il tasto 7 o la leva 8 situati sul contatore meccanico per azzerare il valore prima di ogni nuova misurazione.

Come misurare da un muro a un punto preciso?

Posiziona la parte posteriore della ruota contro il muro, fai rotolare fino al punto segnato, poi leggi la distanza. Aggiungi il raggio della ruota (159 mm) per ottenere la distanza esatta.

Come misurare da un punto a un altro?

Posiziona l'ago mobile (9) sul primo punto, fai rotolare in linea retta fino al secondo punto e leggi direttamente la distanza visualizzata.

Qual è il diametro della ruota?

Il raggio della ruota è di 159 mm, quindi il diametro è di 318 mm. La circonferenza è di 1000 mm.

Come mantenere il telemetro?

Pulisci tutti i componenti con un panno leggermente umido. Non utilizzare prodotti per la pulizia, abrasivi o solventi. Conserva l'apparecchio in un luogo asciutto e pulito.

Qual è la precisione dell'apparecchio?

La precisione è di ± 0,1%, che corrisponde a un errore di 1 mm per metro misurato.

Come riporre l'apparecchio per il trasporto?

Ripiega il cavalletto (5) e piega l'apparecchio in posizione di trasporto. Utilizza la borsa fornita per trasportarlo facilmente.

Cosa fare se la misura sembra inaccurata?

Controlla che la ruota non sia ostruita e che il pavimento sia pulito. Se l'errore persiste, esegui una calibrazione annuale. Assicurati che l'apparecchio non abbia subito urti o umidità eccessiva.

L'apparecchio è impermeabile?

No, l'apparecchio non è impermeabile. Evita qualsiasi esposizione all'umidità e alla sabbia. In caso di contatto con l'acqua, asciugalo immediatamente.

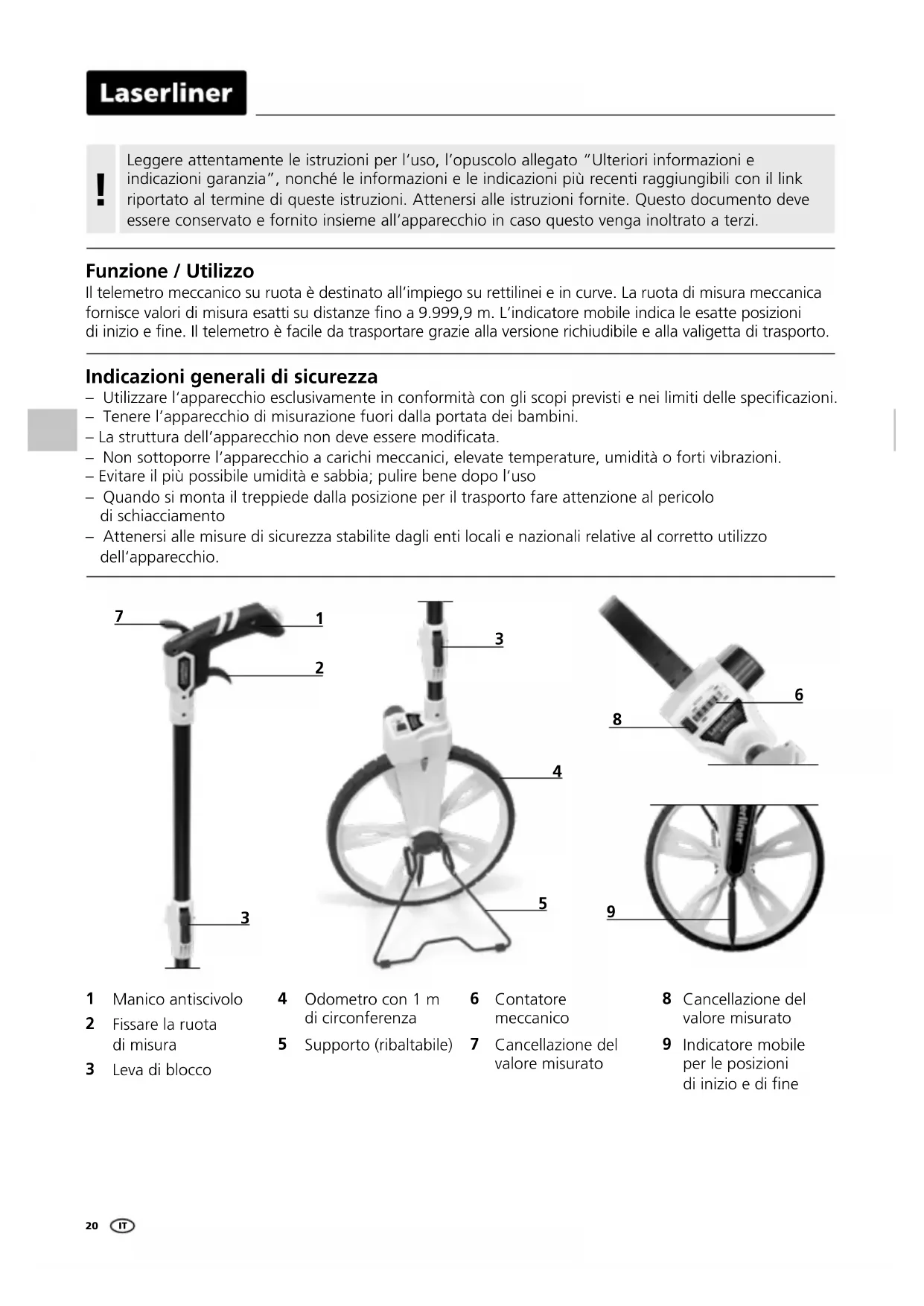

MANUALE UTENTE RollPilot S12 Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Il telemetro meccanico su ruota è destinato all'impiego su rettilinei e in curve. La ruota di misura meccanica fornisce valori di misura esatti su distanze fino a 9.999,9 m. L'indicatore mobile indica le esatte posizioni di inizio e fine. Il telemetro è facile da trasportare grazie alla versione richiudibile e alla valigetta di trasporto.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Tenere l'apparecchio di misurazione fuori dalla portata dei bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Evitare il più possibile umidità e sabbia; pulire bene dopo l'uso
• Quando si monta il treppiede dalla posizione per il trasporto fare attenzione al pericolo di schiacciamento
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

7 1 2 3

3 4 5

6 8 9

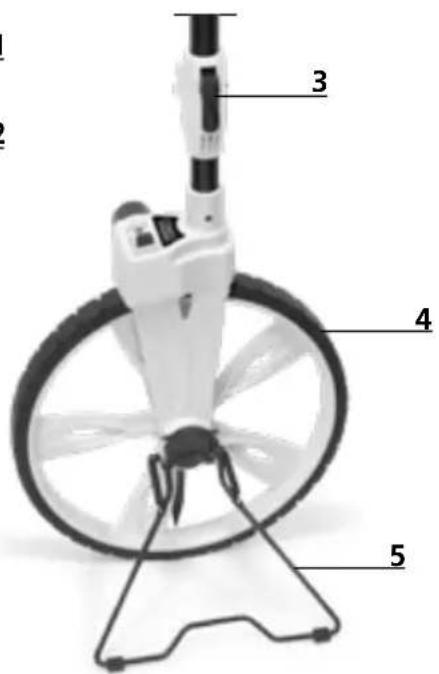

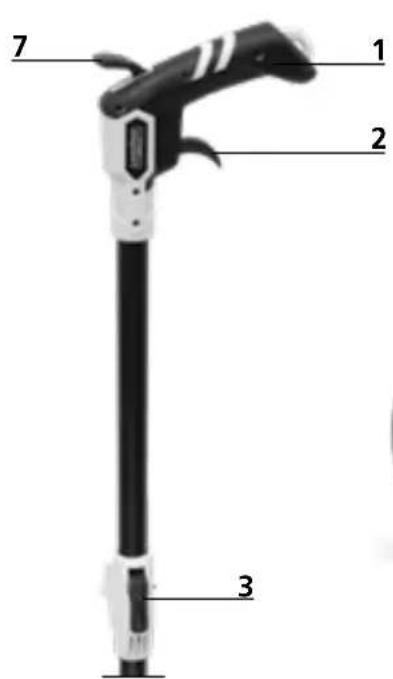

1 Manico antiscivolo
2 Fissare la ruota di misura
3 Leva di blocco

4 Odometro con 1 m di circonferenza
5 Supporto (ribaltabile)

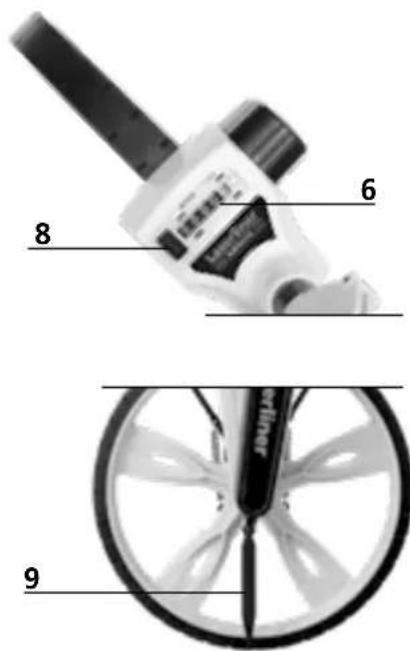

6 Contatore meccanico
7 Cancellazione del valore misurato

8 Cancellazione del valore misurato
9 Indicatore mobile per le posizioni di inizio e di fine

1 Cancellazione del valore misurato

Premendo il tasto 7 o impostando la leva 8 a zero si azzera il contatore meccanico.

3 Aprire il supporto

② Chiusura per il trasporto

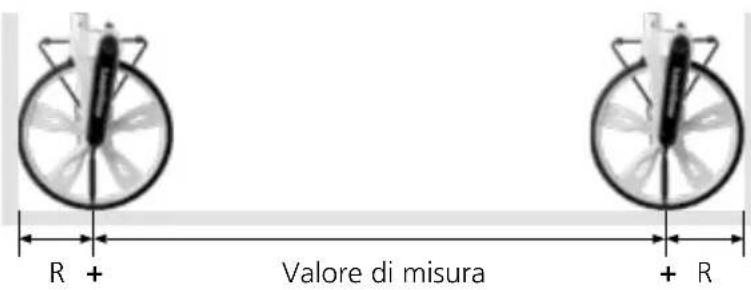

4 Misurazione da parete a parete

1. Posizionare la ruota di misura con il retro della ruota appoggiato alla parete.
2. Spostare la ruota di misura in linea retta fino all'altra parete.
3. Leggere il valore misurato e aggiungere il diametro della ruota.

R + Valore di misura + R

Per ottenere un risultato di misura preciso, il bastone di guida deve avere lo stesso angolo durante tutta la misurazione. Si consiglia la posizione verticale.

Laserliner

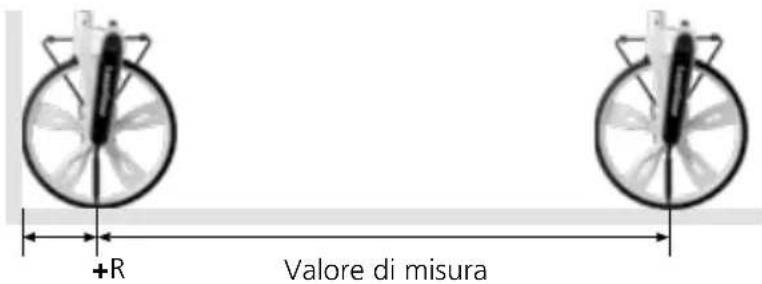

5 Misurazione da parete a punto

1. Posizionare la ruota di misura con il retro della ruota appoggiato alla parete.
2. Spostare la ruota di misura in linea retta fino al punto contrassegnato.
3. Leggere il valore misurato e aggiungere il raggio della ruota.

+R Valore di misura

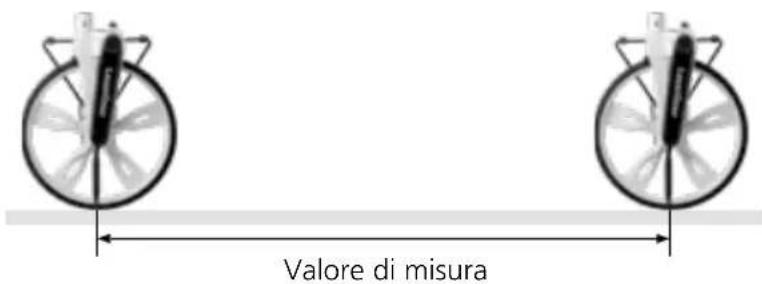

6 Misurazione da punto a punto

1. Posizionare l'indicatore (9) sul primo punto contrassegnato.
2. Spostare la ruota di misura in linea retta fino al secondo punto contrassegnato.
3. Leggere il valore misurato.

Valore di misura

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Dati tecnici (Con riserva di modifiche tecniche. 20W03)

Precisione ± 0,1%
Portata 0 – 9.999,9 m
Raggio ruota di misura 159 mm
Circonferenza dell'odometro 1000 mm
Funzioni Misura della lunghezza, Addizione e sottrazione di lunghezze
Unità di misura m
Condizioni di lavoro -20°C ... 80°C,	umidità dell'aria max. da 80% rH,non condensante, altezza di lavoro max. 4000 m soprail livello del mare (zero normale)
Condizioni di stoccaggio -30°C ... 80°C,	umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 318 x 1000 x	140 mm
Peso	1800 g (senza accessori)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AET

CE
