Tipo di prodotto	Telemetro laser
Marca	Laserliner
Modello	DistanceMaster Compact
Dimensioni (L x l x H)	120 x 55 x 30 mm
Peso	150 g
Alimentazione	2 batterie AAA (1,5 V)
Portata massima	30 m
Precisione	± 2 mm
Classe laser	2 (visibile, < 1 mW)
Lunghezza d'onda laser	635 nm
Funzioni di misura	Distanza, superficie, volume, misura indiretta (Pitagora)
Schermo	Retroilluminato, 4 righe
Memoria	Ultime 20 misurazioni
Livella a bolla integrata	Sì
Impermeabilità	IP54 (protezione contro gli schizzi)
Temperatura di funzionamento	-10°C a 50°C
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non guardare direttamente il raggio laser. Tenere fuori dalla portata dei bambini.
Pezzi di ricambio	Non disponibili singolarmente. Contattare il servizio post-vendita.
Riparabilità	Riparazione solo presso un centro autorizzato Laserliner.
Informazioni generali	Manuale scaricabile gratuitamente su notice-facile.com

Domande frequenti - DistanceMaster Compact Laserliner

Come accendere e spegnere il telemetro?

Premere il pulsante ON/Misura per accendere. Tenere premuto per 2 secondi per spegnere.

Come cambiare le batterie?

Aprire il vano batterie sul retro dell'apparecchio. Inserire due batterie AAA rispettando la polarità.

Qual è la portata massima di misura?

La portata massima è di 30 metri per un bersaglio riflettente standard.

Come misurare una superficie?

Misurare la lunghezza e poi la larghezza. L'apparecchio calcola automaticamente la superficie visualizzata in m².

Cosa fare se lo schermo mostra 'Error'?

Verificare che il bersaglio sia ben riflettente e che nessun ostacolo interrompa il raggio. Riprovare.

Il laser è pericoloso per gli occhi?

Si tratta di un laser di classe 2. Non guardare direttamente il raggio. Evitare di puntare verso gli occhi altrui.

Come utilizzare la funzione di misura indiretta (Pitagora)?

Selezionare la modalità Pitagora. Misurare due distanze (es: altezza e diagonale) per calcolare una distanza inaccessibile.

L'apparecchio è impermeabile?

Possiede una protezione IP54, resiste agli schizzi ma non deve essere immerso.

Come pulire la lente laser?

Utilizzare un panno morbido e asciutto per asciugare delicatamente la lente. Non utilizzare prodotti chimici.

Dove scaricare il manuale completo?

Andare su notice-facile.com e cercare 'DistanceMaster Compact Laserliner' per un download gratuito in formato PDF.

MANUALE UTENTE DistanceMaster Compact Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Telemetro laser con display a colori

• Misurazione di lunghezze, superfici, volumi
• Funzione Min/Max per determinare segmenti diagonali, orizzontali e verticali

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• In esterni l'apparecchio può essere utilizzato solo con determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

DistanceMaster Compact

- L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

DISPLAY:

a Piano di misura (riferimento) posteriore / anteriore
b Indicatore lunghezza / area / volume
c Valori misurati / risultati di misura Unità di misura m / ft / inch / _' "
d Valori intermedi / valori min/max
e L'istogramma indica se la superficie riflettente è adatta alla misurazione. Indicazione particolarmente utile per misurazioni a grande distanza, di superfici scure o in ambienti luminosi.
f Simbolo della pila
g Misura permanente min/max
h Memoria
i Funzionamento scorretto / Necessario servizio assistenza

TASTIERA:

1. ON / Misura / Misura permanente min/max
2. Lunghezza, area, volume / Memoria
3. Piano di misura (riferimento) posteriore / anteriore / Unità di misura m / ft / inch / _' _"
4. OFF / Cancellazione degli ultimi valori misurati

Aprire il vano batterie e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

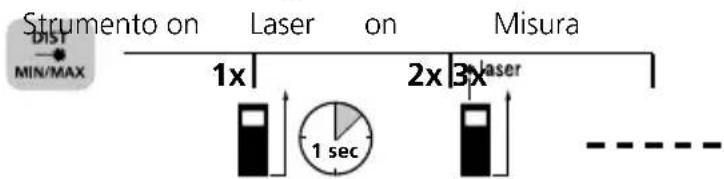

Accensione, misura e spegnimento:

Cambio dell'unità di misura:

m /ft / inch / _ ' "

Cancellazione dell' ultimo valore misurato:

Laserliner

Commutazione del piano di misura (riferimento):

Posteriore Anteriore

Cambio delle funzioni di misura:

Lunghezza Area Volume

Misura della lunghezza:

Misura dell'area:

Strumento on Premere per 3 sec. Fine e quindi lasciare il tasto

Sul display LC vengono visualizzati il valore massimo (max.), quello minimo (min.) e il valore attuale.

Funzione di memoria:

Codice di guasto:

Err104: Errore di calcolo

Err152: Temperatura eccessivah: > 40°C

Err153: Temperatura insufficiente: < 0°C

Err154: Fuori dal campo di misura

Err155: Segnale ricevuto troppo debole

Err156: Segnale ricevuto troppo forte

Err157: Misura errata o sottofondo troppo chiaro

Err160: Movimento molto veloce del dispositivo

Avvertenze importanti

- Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.

- Durante la misura l'apparecchio compensa temperature diverse dell'ambiente, per cui occorre attendere per un breve periodo di adattamento quando si passa ad un altro luogo a temperatura notevolmente diversa

- L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.

- Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.

- In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può superare i 3 mm.

- I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.

- I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.

- La funzione per il risparmio di energia spegne l'apparecchio auto-maticamente.

- Pulizia con un panno morbido. All'interno dell'apparecchio non deve penetrare acqua.

Laserliner

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Dati tecnici (con riserva di modifiche tecniche. Rev21W31)

Precisione (tipico)* ± 2 mm
Campo di misura (interno)**	0,1 m - 25 m
Classe laser 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Lunghezza delle onde laser 6	50 nm
Condizioni di lavoro	-10°C ... 40°C, umidità dell'aria max.80% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C, umidità dell'aria max. 80% rH
Spegnimento automatico 30	sec laser / 3 min strumento
Alimentazione elettrica 2 x 1	5V LR03 (AAA)
Dimensioni (L x H x P) 27 x 1	10 x 43 mm
Peso 100 g (con pile)

* fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.
** con max. 5000 lux

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
