DistanceMaster Compact - Dalmierz Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Dalmierz laserowy
Marka	Laserliner
Model	DistanceMaster Compact
Wymiary (D x S x W)	120 x 55 x 30 mm
Waga	150 g
Zasilanie	2 baterie AAA (1,5 V)
Maksymalny zasięg	30 m
Dokładność	± 2 mm
Klasa lasera	2 (widzialny, < 1 mW)
Długość fali lasera	635 nm
Funkcje pomiarowe	Dystans, powierzchnia, objętość, pomiar pośredni (Pitagoras)
Wyświetlacz	Podświetlany, 4 linie
Pamięć	Ostatnie 20 pomiarów
Wbudowana libella	Tak
Wodoszczelność	IP54 (ochrona przed zachlapaniem)
Temperatura pracy	-10°C do 50°C
Konserwacja i czyszczenie	Czyścić soczewkę miękką, suchą szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Nie patrzeć bezpośrednio na wiązkę lasera. Trzymać poza zasięgiem dzieci.
Części zamienne	Niedostępne pojedynczo. Skontaktować się z serwisem.
Naprawialność	Naprawa wyłącznie przez autoryzowany serwis Laserliner.
Informacje ogólne	Instrukcja do pobrania za darmo na notice-facile.com

Często zadawane pytania - DistanceMaster Compact Laserliner

Jak włączyć i wyłączyć dalmierz?

Naciśnij przycisk ON/Pomiar, aby włączyć. Przytrzymaj przez 2 sekundy, aby wyłączyć.

Jak wymienić baterie?

Otwórz komorę baterii z tyłu urządzenia. Włóż dwie baterie AAA, zwracając uwagę na biegunowość.

Jaki jest maksymalny zasięg pomiaru?

Maksymalny zasięg wynosi 30 metrów dla standardowego celu odbijającego.

Jak zmierzyć powierzchnię?

Zmierz długość, a następnie szerokość. Urządzenie automatycznie oblicza powierzchnię wyświetlaną w m².

Co zrobić, jeśli wyświetlacz pokazuje 'Error'?

Sprawdź, czy cel jest odbijający i czy żadna przeszkoda nie przerywa wiązki. Spróbuj ponownie.

Czy laser jest niebezpieczny dla oczu?

To laser klasy 2. Nie patrz bezpośrednio na wiązkę. Unikaj kierowania w oczy innych.

Jak używać funkcji pomiaru pośredniego (Pitagoras)?

Wybierz tryb Pitagorasa. Zmierz dwie odległości (np. wysokość i przekątną), aby obliczyć niedostępną odległość.

Czy urządzenie jest wodoodporne?

Posiada ochronę IP54, jest odporne na zachlapanie, ale nie powinno być zanurzane.

Jak wyczyścić soczewkę lasera?

Użyj miękkiej, suchej szmatki, aby delikatnie wytrzeć soczewkę. Nie używaj środków chemicznych.

Gdzie pobrać pełną instrukcję?

Wejdź na notice-facile.com i wyszukaj 'DistanceMaster Compact Laserliner', aby pobrać bezpłatnie w formacie PDF.

INSTRUKCJA OBSŁUGI DistanceMaster Compact Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Funkcja / zastosowanie

Dalmierz laserowy z kolorowym wyświetlaczem

– Pomiar długości, powierzchni i kubatury
– Funkcja min./maks. do wyznaczania odległości skośnych, poziomych i pionowych

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
  – Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem odpowiednich środków ochronnych.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Laserliner

– W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

WYŚWIETLACZ:

a Płaszczyzna pomiarowa (odniesienie) tył / przód
b Wskazanie długości / powierzchni / kubatura
c Wartości pomiaru / wyniki pomiaru jednostka m / ft / inch / _' _"
d Wartości pośrednie / wartości min./maks.
e Wykres słupkowy pokazuje, jak dobrze powierzchnia odbicia nadaje się do pomiaru. Jest to szczególnie przydatne przy pomiarach na dalekie odległości, przy ciemnych powierzchniach i jasnym świetle otoczenia.
f Symbol baterii
g Pomiar ciągły min./maks.
h Pamięć
i Błąd działania / konieczny serwis

KLAWIATURA:

1. WŁ. / Pomiar / Pomiar ciągły min/maks
2. Długość, powierzchnia, kubatura / Pamięć
3. Płaszczyzna pomiarowa (odniesienie) tył / przód / Jednostka pomiaru m / ft / inch / _' _"
4. WYŁ. / Usuwanie ostatnich wartości pomiaru

Zakładanie baterii (patrz rysunek A)

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instala cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Włączanie, pomiar i wyłączanie:

Przełączanie jednostki pomiaru: m / ft / inch / _ ' "

Usuwanie ostatniej wartości pomiaru:

DistanceMaster Compact

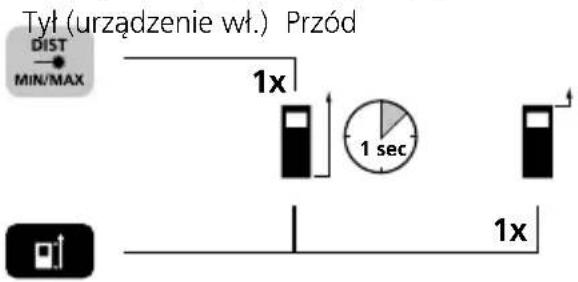

Przełączanie płaszczyzny pomiarowej (odniesienia):

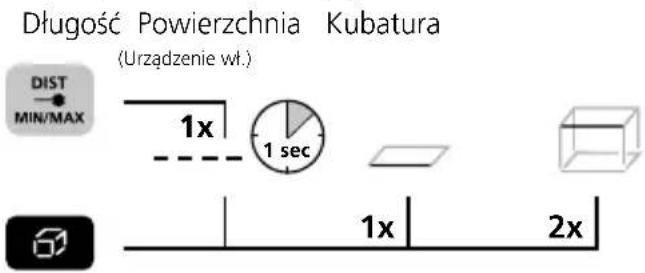

Przełączanie funkcji pomiaru:

Pomiar długości:

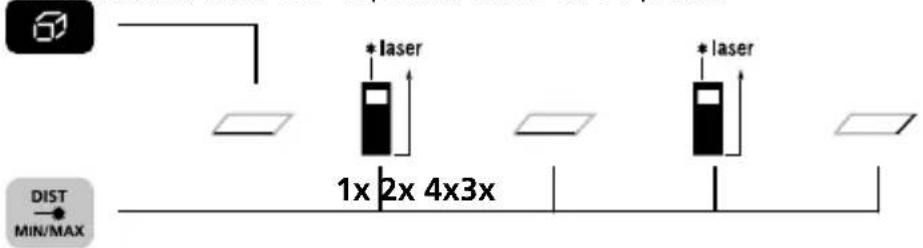

Pomiar powierzchni:

Powierzchnia Laser wt. 1. pomiar Laser wt. 2. pomiar

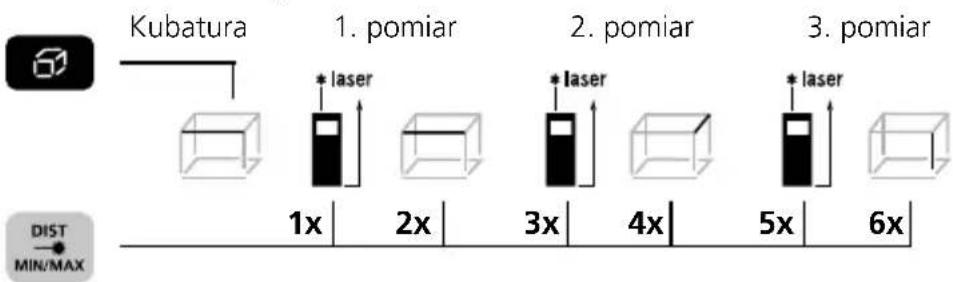

Pomiar kubatury:

Laserliner

Pomiar ciągły min./maks.

Urządzenie wł. Przytrzymać wciśnięty Koniec przez 3 sekundy, potem zwolnić przycisk

Wyświetlacz LC wskazuje największą (maks.), najmniejszą (min.) i aktualną wartość.

Funkcja pamięci:

Wgląd w zapisane wartościlub

Kody błędów:

Err101: Wymienić baterie

Err104: Błąd obliczeniowy

Err152: Zbyt wysoka temperatura: >40°C

Err153: Zbyt niska temperatura: < 0°C

Err154: Poza zakresem pomiaru

Err155: Odbierany sygnał jest zbyt słaby

Err156: Odbierany sygnał jest zbyt silny

Err157: Błędny pomiar lub tło jest zbyt jasne

Err160: Zbyt szybkie poruszanie urządzeniem

Ważne wskazówki

• Laser wskazuje punkt pomiarowy, do którego odbywa się pomiar. W promieniu lasera nie mogą znajdować się żadne przedmioty
  – Urządzenie kompensuje podczas pomiaru różnice temperatur wnętrza. Dlatego w razie zmiany miejsca pomiaru o dużej różnicy temperatur należy uwzględnić pewien czas adaptacji.
  – Eksploatacja urządzenia na zewnątrz jest ograniczona i przy silnym nasłonecznieniu jego użycie jest niemożliwe.
  – Wyniki pomiarów na wolnym powietrzu mogą być zafałszowywane przez opady deszczu, mglę i śnieg.
  – W niekorzystnych warunkach, na przykład przy powierzchniach żle odbijających światło, maksymalny odchyl pomiaru może być większy niż 3 mm.
  – Dywany, tapicerka czy zasłony nie odbijają optymalnie promienia lasera. Należy korzystać z gładkich powierzchni.
  – W przypadku pomiarów przez szkło (szyby okienne) wyniki pomiarów mogą być zafałszowane.
  – Funkcja oszczędzania energii automatycznie wyłącza urządzenie.
  – Urządzenie czyścić miękką szmatką. Do obudowy nie może przedostać się woda.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie.

Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

Dane Techniczne (Zmiany zastrzeżone. Rev21W31)

Dokładność (typowo)* ± 2 mm
Zakres pomiaru (wewnątrz)**	0,1 m - 25 m
Klasa lasera 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Długość fali lasera 650 nm
Warunki pracy	-10°C ... 40°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Automatyczne wyłączanie Laser po 30 sek. / urządzenie po 3 min
Zasilanie 2 x 1,5V LR03 (AAA)
Wymiary (S x W x G) 27 x 110 x 43 mm
Masa 100 g (z bateriami)

* Do 10 m odstępu pomiarowego przy dobrze odbijającej światło powierzchni docelowej i temperaturze pokojowej. W przypadku słabo odbijających światło powierzchni docelowych, odchylenie pomiarowe może wzrosnąć o ± 0,2 mm/m.
** Przy maks. 5000 luksów

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=ACF
