RollPilot 012 - Dalmierz Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Elektroniczny miernik kołowy
Marka	Laserliner
Model	RollPilot 012
Dokładność	± 10 cm / 100 m
Zakres pomiaru	0 do 9 999,99 m
Obwód koła	1 m
Pamięć	5 pozycji (M1 do M5)
Zasilanie	1 bateria 9V (typ 6F22)
Temperatura pracy	0°C do 40°C
Temperatura przechowywania	-20°C do 70°C
Wymiary (rozłożony)	318 x 1000 x 140 mm
Wymiary (złożony)	318 x 540 x 210 mm
Masa (z bateriami)	2,1 kg
Funkcja Hold	Tak (utrzymanie zmierzonej wartości)
Podświetlenie ekranu	Tak, automatyczne wyłączenie po 15 sekundach
Jednostki miary	m / cm / ft / cale
Wyświetlacz	Ekran LCD
Uchwyt antypoślizgowy	Tak
Składana nóżka	Tak
Dźwignia zatrzymania	Tak
Składany do transportu	Tak
Konserwacja	Czyścić miękką, suchą szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Nie używać na nieodpowiednich powierzchniach. Unikać wstrząsów.
Części zamienne i naprawy	Skontaktować się z serwisem. Naprawy wyłącznie przez wykwalifikowany personel.

Często zadawane pytania - RollPilot 012 Laserliner

Jak zainstalować baterię?

Otwórz komorę baterii (6) i włóż baterię 9V zgodnie z oznaczoną polaryzacją. Zamknij komorę.

Jak zmienić jednostkę miary?

Naciśnij przycisk M/Ft (lub cm/cale), aby przełączać między m, cm, ft i calami. Aktualna zmierzona wartość zostaje skasowana przy zmianie.

Jak używać funkcji Hold?

Aktywuj funkcję Hold, naciskając przycisk ESC/Hold. Symbol Hold pojawi się na ekranie, a zmierzona wartość będzie migać. Aby dezaktywować, naciśnij ponownie przycisk.

Jak zapamiętać zmierzoną wartość?

W trybie pomiaru naciśnij Memory/Enter, aby wejść do menu pamięci. Użyj strzałek, aby wybrać miejsce M1 do M5, a następnie naciśnij ponownie Memory/Enter, aby zapisać.

Jak usunąć zmierzoną wartość?

W trybie pomiaru naciśnij przycisk /Reset przez 2 sekundy, aby skasować wyświetlaną wartość.

Jaka jest waga urządzenia?

Waga z bateriami wynosi około 2,1 kg.

Jaka jest dokładność miernika?

Dokładność wynosi ± 10 cm na 100 m zmierzonych.

Jak złożyć urządzenie do transportu?

Urządzenie jest składane. Złóż uchwyt i koło, aby uzyskać kompaktowy rozmiar 318 x 540 x 210 mm. Dołączony pokrowiec ułatwia transport.

Co zrobić, gdy wyświetlacz pokazuje niski poziom baterii?

Wymień baterię 9V (typ 6F22) na nową. Symbol słabej baterii (I) zaświeci się na ekranie.

Jak czyścić urządzenie?

Użyj miękkiej, suchej szmatki do czyszczenia urządzenia. Nie używaj rozpuszczalników ani środków ściernych. Unikaj wilgoci.

INSTRUKCJA OBSŁUGI RollPilot 012 Laserliner

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Funkcja / zastosowanie

Elektroniczny rolkowy miernik odległości przeznaczony jest do pomiaru linii prostych i krzywych. Elektroniczne koło pomiarowe dostarcza dokładne co do centymetra wyniki pomiarów odległości do 9.999,99 m. Ruchoma wskazówka podaje przy tym dokładnie pozycję początkową i końcową. Z uwagi na możliwość składania oraz dołączoną torbę miernik odległości można wygodnie transportować.

1 Wkładanie baterii

Otworzyć komorę baterii (6) i włożyć baterię 9 V. Zwróć uwagę na prawidłową biegunowość.

1 Wyświetlacz LCD
2 Przyciski obsługi
3 Antypoślizgowy uchwyt
4 Drążek ustalający
5 Uchwyt do noszenia
6 Komora baterii
7 Koło pomiarowe o obwodzie 1m
8 Nóżka (składana)
9 Ruchoma wskazówka do ustalania pozycji początku i końca pomiaru

a Oświetlenie wyświetlacza WŁ./WYŁ. / Wybór miejsca zapisu
b Funkcja zapisu
c Funkcja hold wt./ wyt.
d Przycisk wł./ wył.
e Przełączenie jednostki: m / ft
f Usunięcie wartości pomiaru/ wybór miejsca zapisu
g Miejsca zapisu wartości pomiaru M1-M5
h Jednostka pomiaru cm/ inch
i Wartość pomiaru cm/ inch
j Jednostka pomiaru m/ feet
k Wartość pomiaru m/ feet
I Niski poziom naładowania baterii
m Symbol funkcji hold

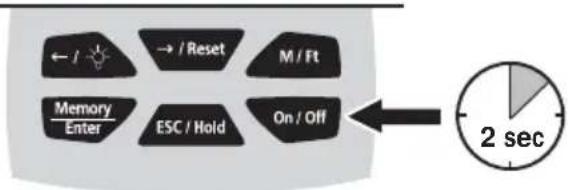

2 ON/OFF Funkcja hold

Funkcja hold jest aktywna, jeżeli symbol hold wyświetlany jest na wyświetlaczu, a wartość pomiaru pulsuje. Zatrzymywana jest aktualna wartość pomiaru.

8888"88" M1 M2 M3 M4 M5

Aby rozpocząć pomiar, należy dezaktywować funkcję hold.

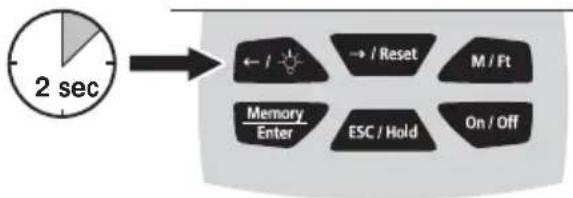

4 Podświetlenie wyświetlacza

W przypadku złej widoczności należy włączyć podświetlenie wyświetlacza. W celu ochrony baterii podświetlenie wyłącza się automatycznie po 15 sekundach. Poprzez ponowne naciśnięcie przycisku można ponownie je włączyć.

5 Przełączanie jednostki pomiaru

m (cm) / ft (in) Usuwana jest aktualna wartość pomiaru.

8888 M 88 CM M1 M2 M3 M4 M5

6 Usunięcie wartości pomiaru


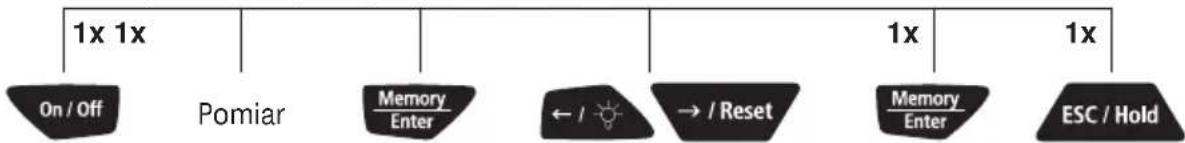

7 Zapis wartości pomiarów

Urządzenie wyposażone jest w wewnętrzną pamięć wyników pomiarów dla 5 wpisów. Wybrane miejsce zapisu sygnalizowane jest pulsowaniem symbolu M1...M5.

8888:88 M1 M2 M3 M4 M5

Włączyć urządzenie Wybór miejsca zapisu Zapis Wyjście z menu

Istniejące wyniki zostają nadpisane.

Przy aktywowaniu funkcji zapisu wyświetlana jest zawsze wartość M1. Aktualna wartość pomiaru ukazuje się ponownie, gdy zostanie zapisana w wybranym miejscu (M1 - M5).

8 Wyświetlanie wartości pomiarów


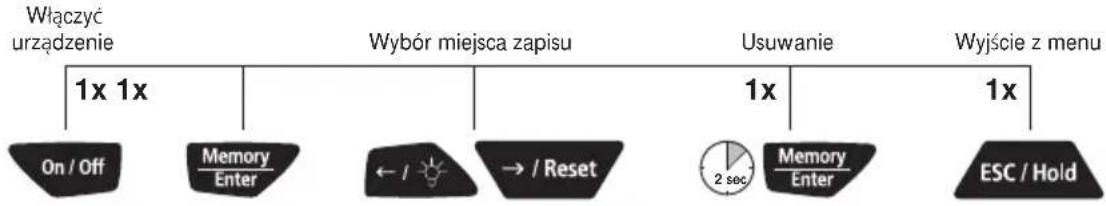

9 Usuwanie zapisanych w pamięci wartości


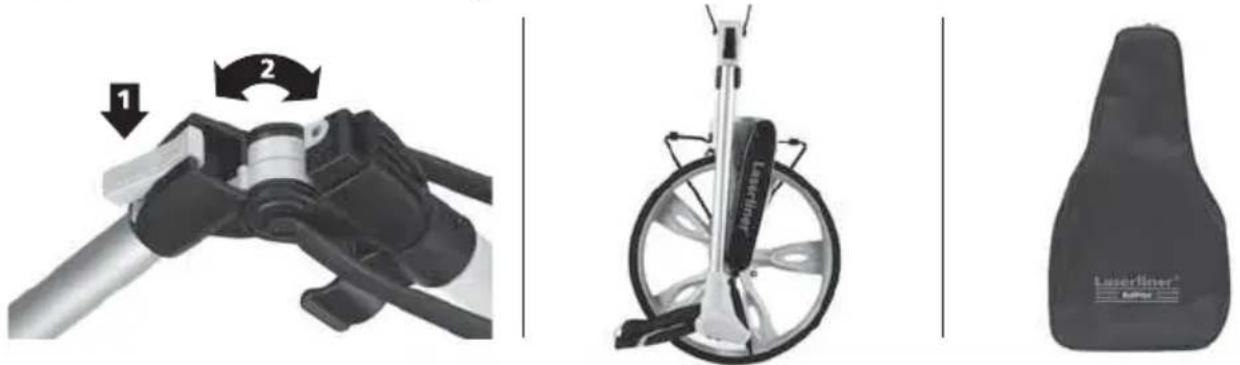

10 Składanie w celu transportu

Dane Techniczne Zmiany zastrzeżone.

Dokładność ± 10 cm / 100 m
Zasięg 0 – 9.999,99 m
Obwód koła pomiarowego 1 m
Pamięć wartości 5 wpisów M1 ... M5
Zasilanie w prąd elektryczny 1 x 6F22 / 9V
Temperatura robocza 0...40 °C
Temperatura przechowywania -20 °C...70 °C
Wymiary (S x W x G) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (złożone)
Masa (łącznie z baterią) 2,1 kg

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: www.laserliner.com/info

!
