| Ürün Tipi | Elektronik Tekerlekli Mesafe Ölçer |
| Marka | Laserliner |
| Model | RollPilot 012 |
| Hassasiyet | ± 10 cm / 100 m |
| Ölçüm Aralığı | 0 ila 9.999,99 m |
| Tekerlek Çevresi | 1 m |
| Bellek | 5 giriş (M1 - M5) |
| Güç Kaynağı | 1 adet 9V pil (tip 6F22) |
| Çalışma Sıcaklığı | 0°C ila 40°C |
| Depolama Sıcaklığı | -20°C ila 70°C |
| Boyutlar (açık) | 318 x 1000 x 140 mm |
| Boyutlar (katlanmış) | 318 x 540 x 210 mm |
| Ağırlık (pillerle birlikte) | 2,1 kg |
| Tutma Fonksiyonu | Evet (ölçülen değerin korunması) |
| Ekran Arkadan Aydınlatması | Evet, 15 saniye sonra otomatik kapanma |
| Ölçü Birimleri | m / cm / ft / inç |
| Ekran | LCD Ekran |
| Kaymaz Tutamak | Evet |
| Katlanabilir Ayak | Evet |
| Durdurma Kolu | Evet |
| Taşıma için katlanabilir | Evet |
| Bakım | Yumuşak ve kuru bir bezle temizleyin. Çözücü kullanmayın. |
| Güvenlik | Uygun olmayan yüzeylerde kullanmayın. Darbelerden kaçının. |
| Yedek Parçalar ve Onarılabilirlik | Satış sonrası servisle iletişime geçin. Onarımlar yalnızca kalifiye personel tarafından yapılmalıdır. |
Sık sorulan sorular - RollPilot 012 Laserliner
Kullanıcıların soruları hakkında RollPilot 012 Laserliner
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Mesafe Ölçer PDF formatında ücretsiz! Kılavuzunuzu bulun RollPilot 012 - Laserliner ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. RollPilot 012 markasının Laserliner.

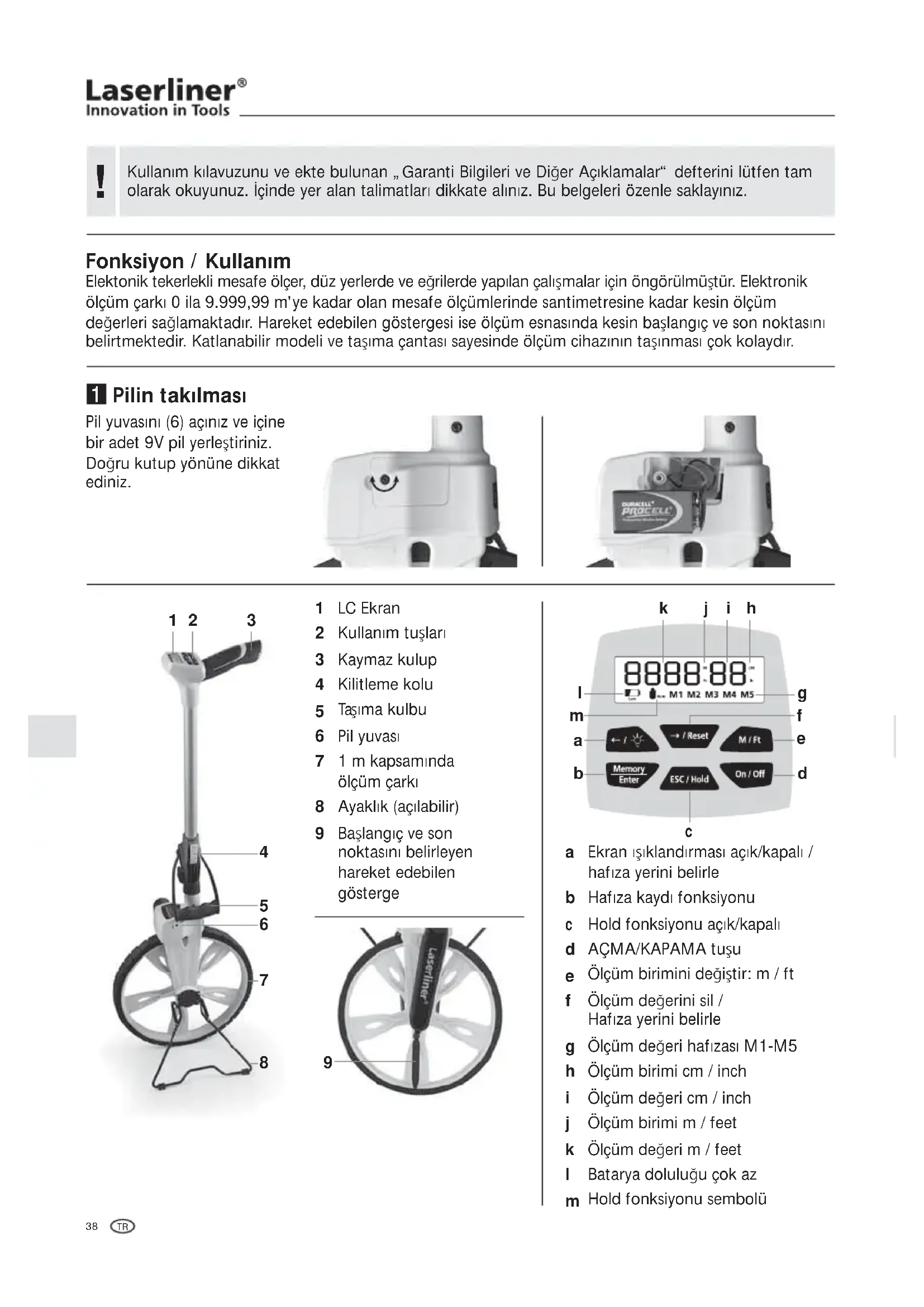

KULLANIM KILAVUZU RollPilot 012 Laserliner
Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.
Fonksiyon / Kullanım
Elektonik tekerlekli mesafe ölçer, düz yerlerde ve eğrilerde yapılan çalışmalar için öngörülmüştür. Elektronik ölçüm çarkı 0 ila 9.999,99 m'ye kadar olan mesafe ölçümlerinde santimetresine kadar kesin ölçüm değerleri sağlamaktadır. Hareket edebilen göstergesi ise ölçüm esnasında kesin başlangıç ve son noktasını belirtmektedir. Katlanabilir modeli ve taşıma çantası sayesinde ölçüm cihazının taşınması çok kolaydır.
1 Pilin takılması
Pil yuvasını (6) açınız ve içine bir adet 9V pil yerleştiriniz. Doğru kutup yönüne dikkat ediniz.
7 1 m kapsamında ölçüm çarkı
8 Ayaklık (açılabilir)
9 Başlangıç ve son noktasını belirleyen hareket edebilen gösterge
a Ekran ışıklandırması açık/kapalı / hafıza yerini belirle
b Hafıza kaydı fonksiyonu
c Hold fonksiyonu açık/kapalı
d AÇMA/KAPAMA tuşu
e Ölçüm birimini değiştir: m / ft
f Ölçüm değerini sil / Hafıza yerini belirle
g Ölçüm değeri hafızası M1-M5
h Ölçüm birimi cm / inch
i Ölçüm değeri cm / inch
j Ölçüm birimi m / feet
k Ölçüm değeri m / feet
I Batarya doluluğu çok az
m Hold fonksiyonu sembolü

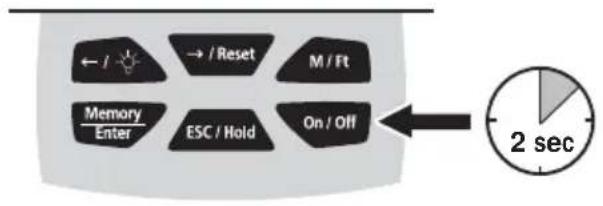

2 ON/OFF Hold Fonksiyonu
Hold sembolü ekranda belirdiğinde ve ölçüm değeri yanıp söndüğünde hold fonksiyonu etkin haldedir. Aktüel ölçüm değeri tutulur.
Ölçüme başlayabilmek için Hold fonksiyonunun kapatılması gerekmektedir.

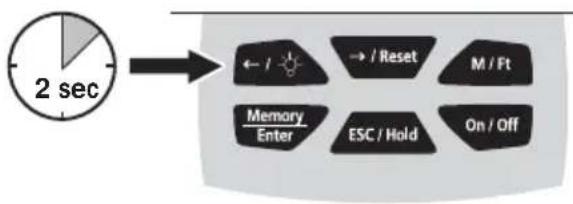

4 Ekran ışıklandırması
Kötü görüş koşullarında ekran ışıklandırmasını açınız. Pillerin tasarrufu açısından ışıklandırma 15 saniye sonra otomatikmen kapanır. Tekrar tuşa basılarak ışıklandırma yeniden açılabilir.
5 Ölçüm birimini değiştir
m (cm) / ft (in) Gösterilen ölçüm değeri siliniyor.
7 Ölçüm değerlerini kaydet
Cihaz 5 kayda kadar dahili ölçüm değeri hafızasına sahiptir. Seçilen hafıza yeri M1 ... M5 hafıza yerlerinin yanıp sönmesi ile gösterilmektedir.
Mevcut ölçüm değerlerinin üzerine yazılmakta.
Hafıza kaydı fonksiyonu etkin hale getirildiğinde her zaman M1 gösterilir. Elde edilen yeni ölçüm değeri istenilen yere (M1 - M5) kaydedildikten sonra tekrar gösterilir.

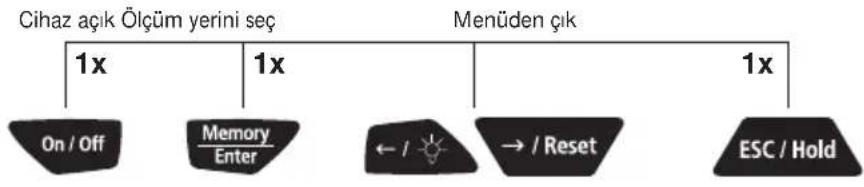

8 Ölçüm değerlerini göster


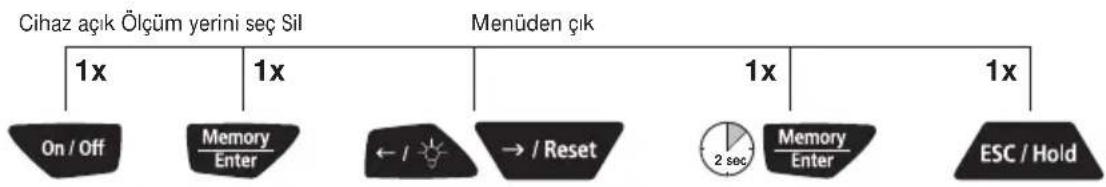

9 Ölçüm değeri hafızasını sil


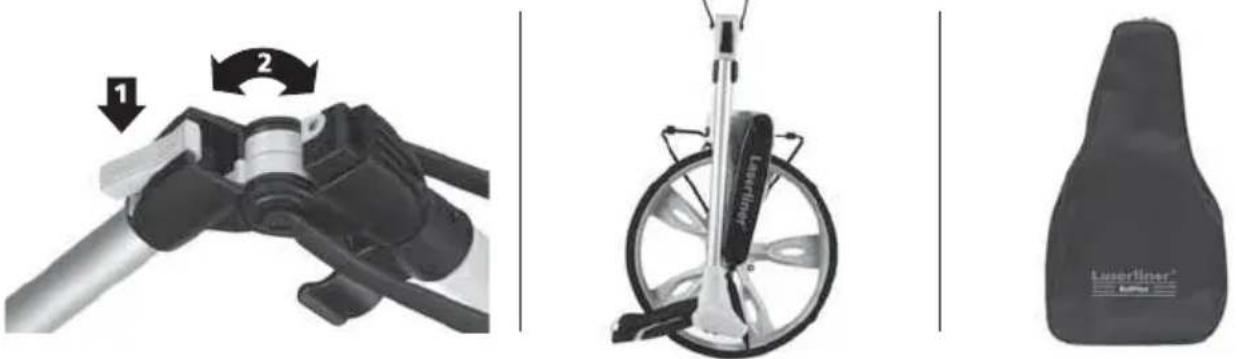

10 Taşımak için katlayın
Teknik Özellikler Teknik değişiklik yapma hakkı saklıdır.
| Hassasiyet ± 10 cm / 100 m | |
| Erişim alanı 0 – 9.999,99 m | |
| Ölçüm çarkının kapsamı 1 m | |
| Ölçüm değeri hafızası | M1 ... M5 arası 5 kayıt |
| Elektrik Beslemesi 1 x 6F22 / 9V | |
| Çalışma İSİSİ | 0...40 °C |
| Depolama İSİSİ -20 °C...70 °C | |
| Ebatlar (G x Y x D) 318 x 1000 x 140 mm | / 318 x 540 x 210 mm (katlı) |
| Ağırlık (piller dahil) 2,1 kg |
AB Düzenlemeleri ve Atık Aritma
Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.
Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.
Diğer emniyet uyarıları ve ek direktifler için: www.laserliner.com/info
!
