RollPilot 012 - Entfernungsmesser Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Elektronischer Rad-Entfernungsmesser
Marke	Laserliner
Modell	RollPilot 012
Genauigkeit	± 10 cm / 100 m
Messbereich	0 bis 9.999,99 m
Radumfang	1 m
Speicher	5 Einträge (M1 bis M5)
Stromversorgung	1 Batterie 9V (Typ 6F22)
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 70°C
Abmessungen (ausgeklappt)	318 x 1000 x 140 mm
Abmessungen (zusammengeklappt)	318 x 540 x 210 mm
Gewicht (mit Batterien)	2,1 kg
Haltefunktion (Hold)	Ja (Halten des Messwerts)
Display-Hintergrundbeleuchtung	Ja, automatische Abschaltung nach 15 Sekunden
Maßeinheiten	m / cm / ft / Zoll
Anzeige	LCD-Bildschirm
Rutschfester Griff	Ja
Ausklappbarer Ständer	Ja
Stopphebel	Ja
Klappbar für Transport	Ja
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht auf ungeeigneten Oberflächen verwenden. Stöße vermeiden.
Ersatzteile und Reparierbarkeit	Kundendienst kontaktieren. Reparaturen nur durch qualifiziertes Personal.

Häufig gestellte Fragen - RollPilot 012 Laserliner

Wie lege ich die Batterie ein?

Öffnen Sie das Batteriefach (6) und legen Sie eine 9V-Batterie unter Beachtung der angegebenen Polarität ein. Schließen Sie das Fach.

Wie ändere ich die Maßeinheit?

Drücken Sie die Taste M/Ft (oder cm/Zoll), um zwischen m, cm, ft und Zoll umzuschalten. Der aktuelle Messwert wird beim Wechsel gelöscht.

Wie verwende ich die Hold-Funktion?

Aktivieren Sie die Hold-Funktion durch Drücken der Taste ESC/Hold. Das Hold-Symbol erscheint auf dem Display und der Messwert blinkt. Zum Deaktivieren drücken Sie die Taste erneut.

Wie speichere ich einen Messwert?

Drücken Sie im Messmodus Memory/Enter, um in das Speichermenü zu gelangen. Wählen Sie mit den Pfeiltasten einen Speicherplatz M1 bis M5 aus und drücken Sie erneut Memory/Enter, um zu speichern.

Wie lösche ich einen Messwert?

Drücken Sie im Messmodus die Taste /Reset für 2 Sekunden, um den angezeigten Wert zu löschen.

Wie viel wiegt das Gerät?

Das Gewicht mit Batterien beträgt ca. 2,1 kg.

Wie genau ist der Entfernungsmesser?

Die Genauigkeit beträgt ± 10 cm auf 100 m gemessen.

Wie klappe ich das Gerät für den Transport zusammen?

Das Gerät ist klappbar. Klappen Sie Griff und Rad ein, um ein kompaktes Format von 318 x 540 x 210 mm zu erhalten. Die mitgelieferte Tasche erleichtert den Transport.

Was tun, wenn das Display eine schwache Batterie anzeigt?

Ersetzen Sie die 9V-Batterie (Typ 6F22) durch eine neue. Das Symbol für schwache Batterie (I) leuchtet auf dem Display.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung. Keine Lösungsmittel oder Scheuermittel verwenden. Feuchtigkeit vermeiden.

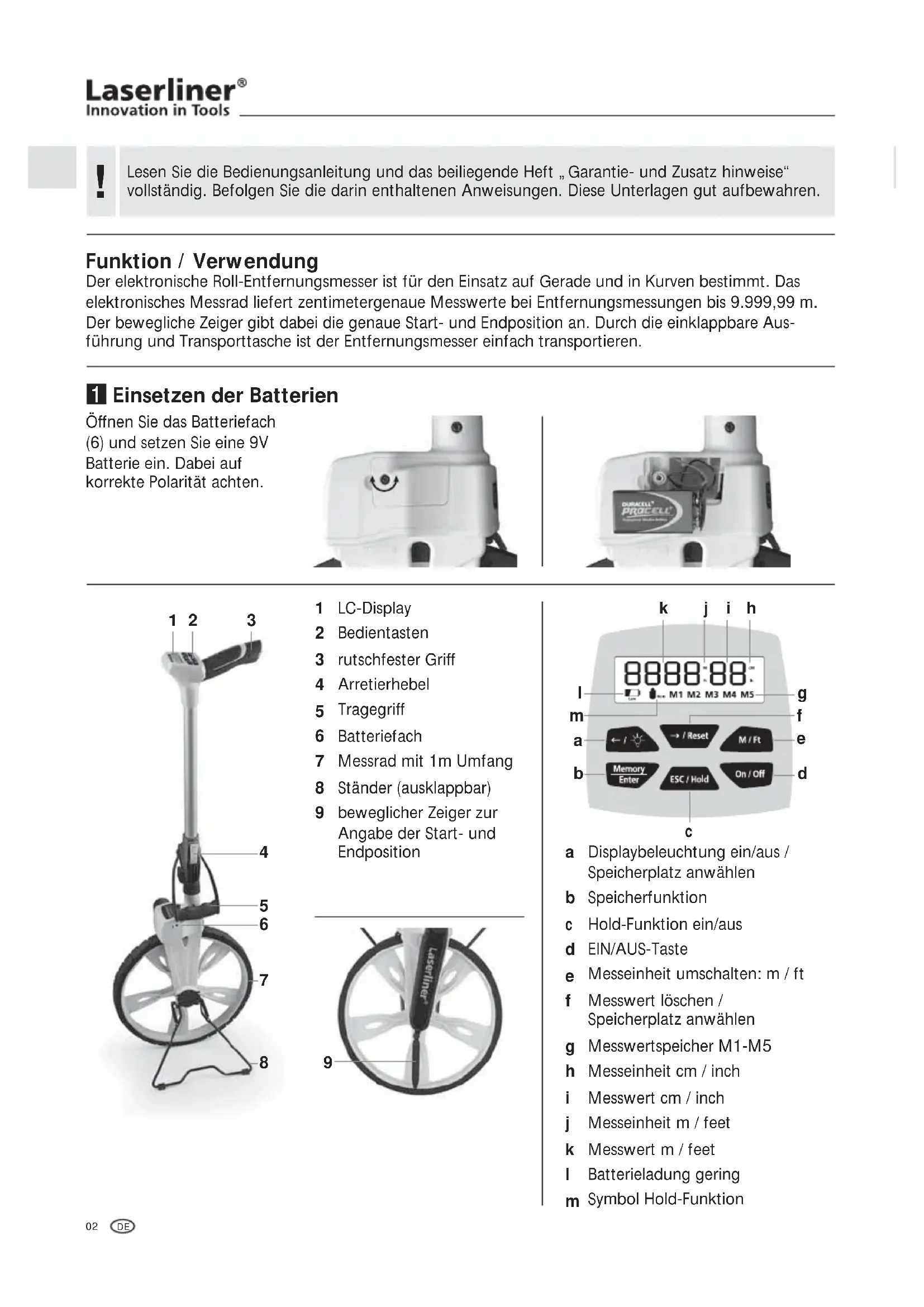

BEDIENUNGSANLEITUNG RollPilot 012 Laserliner

Lesen Sie die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz hinweise“ vollständig. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendung

Der elektronische Roll-Entfernungsmesser ist für den Einsatz auf Gerade und in Kurven bestimmt. Das elektronisches Messrad liefert zentimetergenaue Messwerte bei Entfernungsmessungen bis 9.999,99 m. Der bewegliche Zeiger gibt dabei die genaue Start- und Endposition an. Durch die einklappbare Ausführung und Transporttasche ist der Entfernungsmesser einfach transportieren.

1 Einsetzen der Batterien

Öffnen Sie das Batteriefach (6) und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.

1 LC-Display
2 Bedientasten
3 rutschfester Griff
4 Arretierhebel
5 Tragegriff
6 Batteriefach
7 Messrad mit 1m Umfang
8 Ständer (ausklappbar)
9 beweglicher Zeiger zur Angabe der Start- und Endposition

a Displaybeleuchtung ein/aus / Speicherplatz anwählen
b Speicherfunktion
c Hold-Funktion ein/aus
d EIN/AUS-Taste
e Messeinheit umschalten: m / ft
f Messwert löschen / Speicherplatz anwählen
g Messwertspeicher M1-M5
h Messeinheit cm / inch
i Messwert cm / inch
j Messeinheit m / feet
k Messwert m / feet
I Batterieladung gering
m Symbol Hold-Funktion

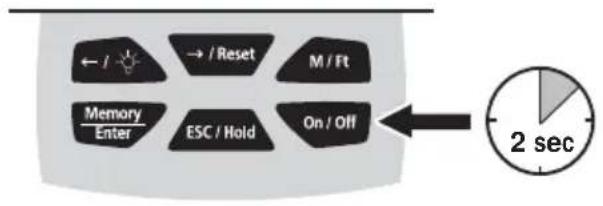

2 ON/OFF Hold-Funktion

Die Hold-Funktion ist aktiviert, wenn das Hold-Symbol im Display erscheint und der Messwert blinkt. Der aktuelle Messwert wird gehalten.

888888 M1 M2 M3 M4 M5

Um mit der Messung beginnen zu können, muss die Hold-Funktion dekativiert werden.

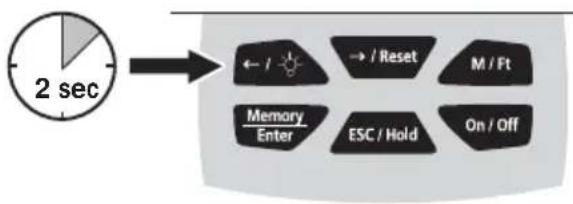

4 Displaybeleuchtung

Schalten Sie bei schlechten Sichtverhältnissen die Displaybeleuchtung ein. Um die Batterien zu schonen, schaltet sich die Beleuchtung nach 15 Sekunden automatisch ab. Durch erneuten Tastendruck kann sie wieder eingeschaltet werden.

5 Messeinheit umschalten

m (cm) / ft (in) Der aktuelle Messwert wird gelöscht.

8888 M 88 CM M1 M2 M3 M4 M5

6 Messwert löschen


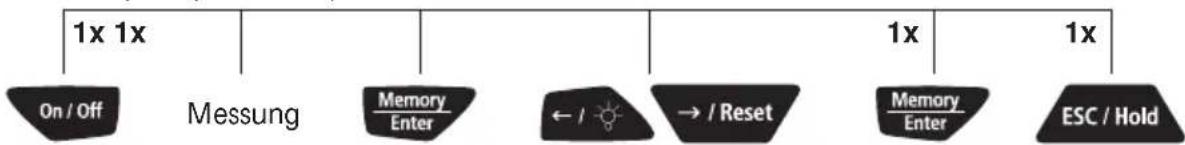

7 Messwerte speichern

Das Gerät verfügt über einen internen Messwertspeicher für 5 Einträge. Der ausgewählte Speicherplatz wird durch Blinken von M1 ... M5 angezeigt.

88888 M1 M2 M3 M4 M5

Gerät ein Speicherplatz wählen speichern Menü verlassen
    note1["1x 1x"] above A
    note2["1x"] above F
    note3["1x"] above G

Vorhandene Messwerte werden überschrieben.

Beim Aktivieren der Speicherfunktion wird immer der Wert M1 angezeigt. Der aktuelle Messwert erscheint wieder, sobald dieser auf dem gewünschten Platz (M1 - M5) gespeichert wird.

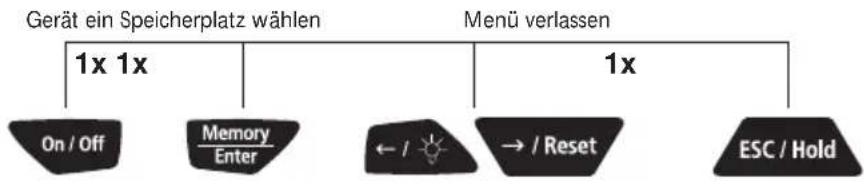

8 Messwerte anzeigen


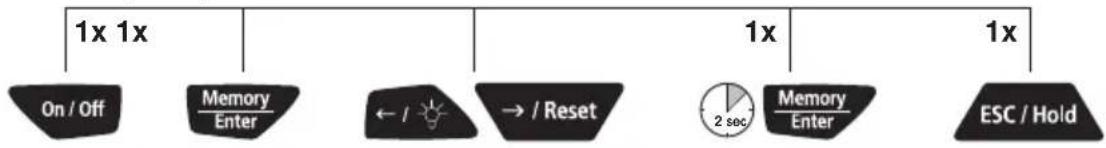

9 Messwertspeicher löschen

Gerät ein Speicherplatz wählen löschen Menü verlassen


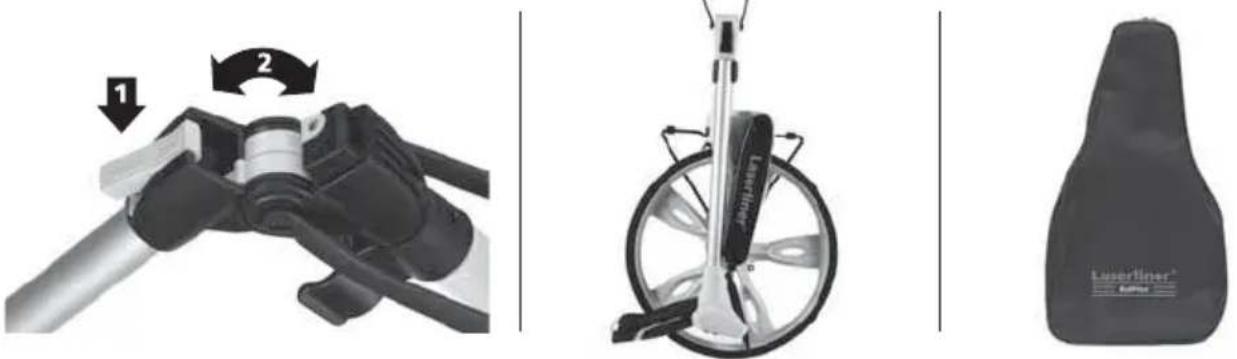

10 Einklappen für Transport

Technische Daten Technische Änderungen vorbehalten.

Genauigkeit ± 10 cm / 100 m
Reichweite 0 – 9.999,99 m
Umfang Messrad 1 m
Messwertspeicher 5 Einträge M1 ... M5
Stromversorgung 1 x 6F22 / 9V
Arbeitstemperatur 0...40 °C
Lagertemperatur -20 °C...70 °C
Abmessungen (B x H x T) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (eingeklappt)
Gewicht (inkl. Batterien) 2,1 kg

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

!

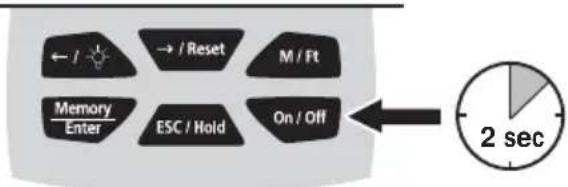

9 Meetwaardegeheugen wissen
