Tuotetyyppi	Elektroninen pyörämittari
Merkki	Laserliner
Malli	RollPilot 012
Tarkkuus	± 10 cm / 100 m
Mittausalue	0 - 9 999,99 m
Pyörän ympärysmitta	1 m
Muisti	5 tallennuspaikkaa (M1 - M5)
Virtalähde	1 paristo 9V (tyyppi 6F22)
Käyttölämpötila	0 °C - 40 °C
Säilytyslämpötila	-20 °C - 70 °C
Mitat (avattuna)	318 x 1000 x 140 mm
Mitat (taitettuna)	318 x 540 x 210 mm
Paino (paristojen kanssa)	2,1 kg
Hold-toiminto	Kyllä (mittausarvon pitäminen)
Näytön taustavalo	Kyllä, automaattinen sammutus 15 sekunnin jälkeen
Mittayksiköt	m / cm / ft / tuumat
Näyttö	LCD-näyttö
Liukumaton kahva	Kyllä
Taitettava tukijalka	Kyllä
Pysäytysvipu	Kyllä
Taitettava kuljetusta varten	Kyllä
Huolto	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä liuottimia.
Turvallisuus	Älä käytä sopimattomilla pinnoilla. Vältä iskuja.
Varaosat ja korjattavuus	Ota yhteyttä huoltopalveluun. Vain ammattitaitoinen henkilökunta saa suorittaa korjauksia.

Usein kysytyt kysymykset - RollPilot 012 Laserliner

Kuinka paristo asennetaan?

Avaa paristolokero (6) ja aseta 9V-paristo noudattaen merkittyä napaisuutta. Sulje lokero.

Kuinka mittayksikköä vaihdetaan?

Paina M/Ft-painiketta (tai cm/po) vaihtaaksesi m, cm, ft ja tuumat välillä. Nykyinen mittausarvo poistuu vaihdon yhteydessä.

Kuinka Hold-toimintoa käytetään?

Ota Hold-toiminto käyttöön painamalla ESC/Hold-painiketta. Hold-symboli näkyy näytöllä ja mittausarvo vilkkuu. Poista toiminto painamalla painiketta uudelleen.

Kuinka mittausarvo tallennetaan?

Mittaustilassa paina Memory/Enter siirtyäksesi muistivalikkoon. Käytä nuolinäppäimiä valitaksesi paikan M1-M5, ja paina uudelleen Memory/Enter tallentaaksesi.

Kuinka mittausarvo poistetaan?

Mittaustilassa paina /Reset-painiketta 2 sekunnin ajan poistaaksesi näytettävän arvon.

Mikä on laitteen paino?

Paino paristojen kanssa on noin 2,1 kg.

Mikä on mittarin tarkkuus?

Tarkkuus on ± 10 cm 100 m mitattuna.

Kuinka laite taitetaan kuljetusta varten?

Laite on taitettava. Taita kahva ja pyörä saadaksesi kompaktin koon 318 x 540 x 210 mm. Mukana toimitettu pussi helpottaa kuljetusta.

Mitä tehdä, jos näyttö ilmaisee pariston alhaista varausta?

Vaihda 9V-paristo (tyyppi 6F22) uuteen. Pariston alhaisen varauksen symboli (I) syttyy näytölle.

Kuinka laite puhdistetaan?

Käytä pehmeää ja kuivaa liinaa laitteen puhdistamiseen. Älä käytä liuottimia tai hankaavia aineita. Vältä kosteutta.

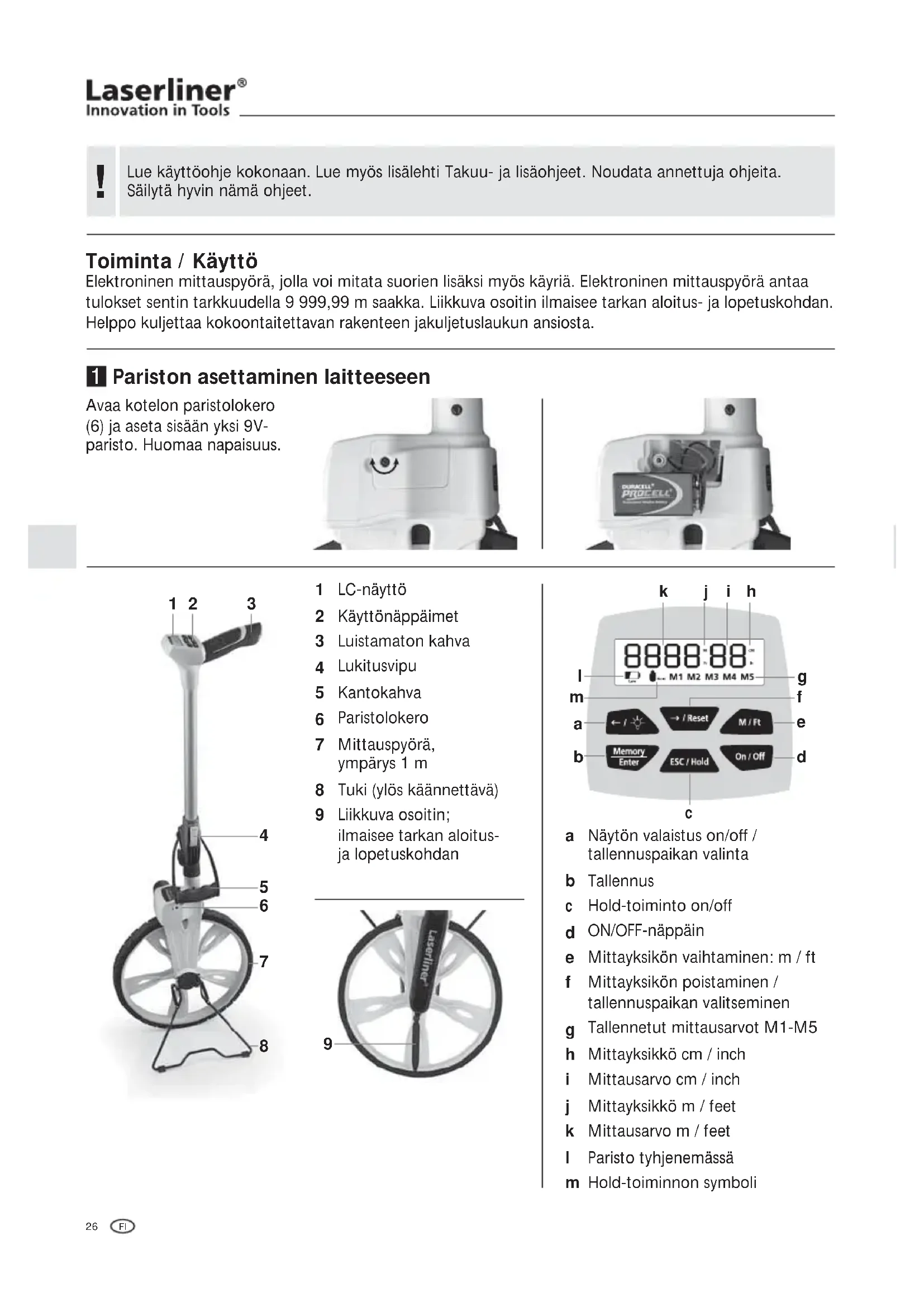

KÄYTTÖOHJE RollPilot 012 Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminta / Käyttö

Elektroninen mittauspyörä, jolla voi mitata suorien lisäksi myös käyriä. Elektroninen mittauspyörä antaa tulokset sentin tarkkuudella 9 999,99 m saakka. Liikkuva osoitin ilmaisee tarkan aloitus- ja lopetuskohdan. Helppo kuljettaa kokoontaitettavan rakenteen jakuljetuslaukun ansiosta.

1 Pariston asettaminen laitteeseen

Avaa kotelon paristolokero (6) ja aseta sisään yksi 9V-paristo. Huomaa napaisuus.

1 LC-näyttö
2 Käyttönäppäimet
3 Luistamaton kahva
4 Lukitusvipu
5 Kantokahva
6 Paristolokero
7 Mittauspyörä, ympärys 1 m
8 Tuki (ylös käännettävä)
9 Liikkuva osoitin; ilmaisee tarkan aloitus- ja lopetuskohdan

a Näytön valaistus on/off / tallennuspaikan valinta

b Tallennus

c Hold-toiminto on/off

d ON/OFF-näppäin

e Mittayksikön vaihtaminen: m / ft

f Mittayksikön poistaminen / tallennuspaikan valitseminen

g Tallennetut mittausarvot M1-M5

h Mittayksikkö cm / inch

i Mittausarvo cm / inch

j Mittayksikkö m / feet

k Mittausarvo m / feet

I Paristo tyhjenemässä

m Hold-toiminnon symboli

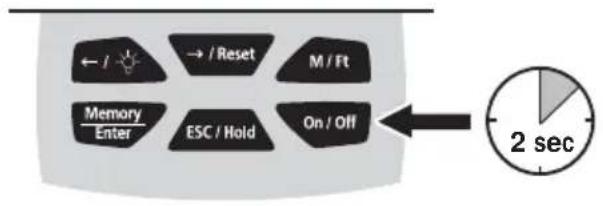

2 ON/OFF Hold-toiminto

3

Hold-toiminto on aktivoituna, jos näytössä näkyy hold-symboli ja vilkkuu mittausarvo. Viimeisin mittausarvo pidetään näytössä.

8888"88" M1 M2 M3 M4 M5

Poista hold-toiminnon aktivointi ennen mittauksen aloittamista.

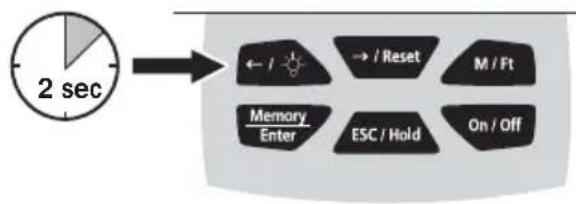

4 Näytön valaistus

Kytke huonossa valaistuksessa näytön taustavalo. Paristojen säästämiseksi taustavalo sammuu automaattisesti 15 s kuluttua. Kytke taustavalo uudelleen päälle painamalla näppäintä.

5 Mittausyksikön vaihtaminen

m (cm) / ft (in) Viimeisin mittausarvo poistetaan.

8888 M88 M M1 M2 M3 M4 M5

6 Mittausarvon poistaminen


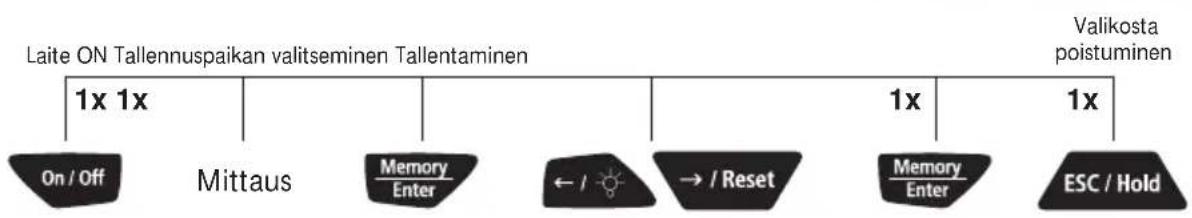

7 Mittausarvon tallentaminen

Laitteen muistiin voi tallentaa 5 mittausarvoa. Valitun tallennuspaikan osoittaa vilkkuva M1 - M5.

88888 M1 M2 M3 M4 M5

Vanha mittausarvo korvataan uudella.

Kun aktivoit muistitoiminnon, näytetään paikan M1 arvo. Aktivoitu mittausarvo näkyy uudelleen, kun se on tallentunut valitsemaasi muistipaikkaan M1 - M5.

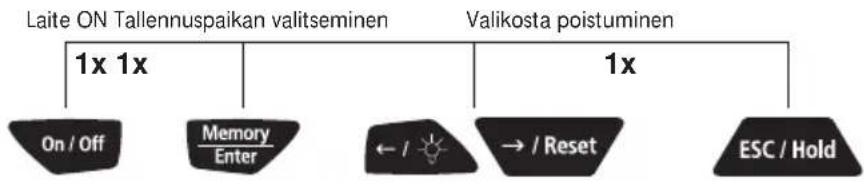

8 Mittausarvon näyttäminen


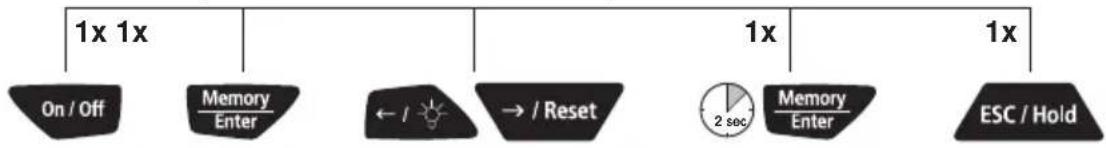

9 Mittausarvon poistaminen

Laite ON Tallennuspaikan valitseminen Poistaminen Valikosta poistuminen


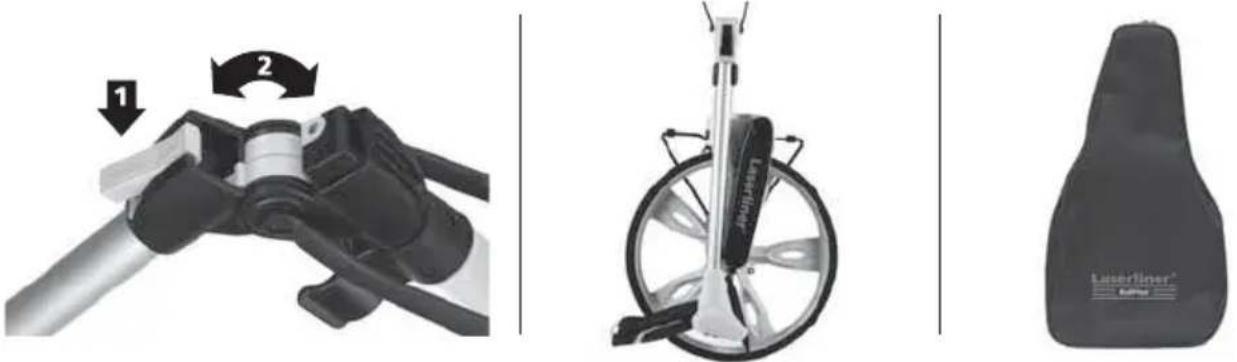

10 Laitteen kokoontaittaminen kuljetusta varten

Tekniset tiedot Tekniset muutokset mahdollisia.

Tarkkuus ± 10 cm / 100 m
Toiminta-alue 0 – 9.999,99 m
Mittauspyörän ympärys 1 m
Mittausarvon tallentaminen 5 muistipaikkaa M1 - M5
Virtalähde 1 x 6F22 / 9V
Käyttölämpötila 0...40 °C
Säilytyslämpötila -20 °C...70 °C
Mitat (L x K x S)	318 x 1000 x 140 mm /318 x 540 x 210 mm (kokoon taitettuna)
Paino (ml. paristot) 2,1 kg

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info

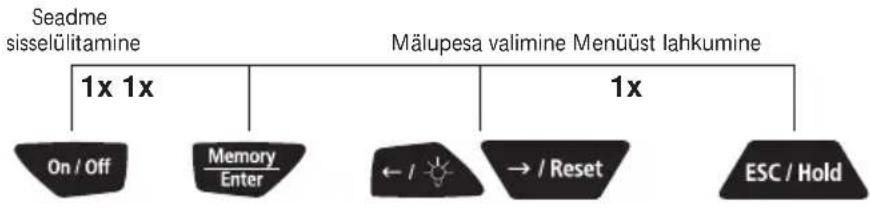

8 Mööteväärtuste kuvamine
