Tuotetyyppi	Vihreä lasert teknologia -etäisyysmittari
Merkki	Laserliner
Malli	LaserRangeMaster Gi7 Pro
Mitat (P x K x S)	50 x 122 x 27 mm
Paino (paristot mukaan lukien)	140 g
Virtalähde	2 LR6 (AA) 1,5 V paristoa
Laserluokka	2, < 1 mW, 515 nm (vihreä laser)
Mittaustarkkuus (tyypillinen)	± 2 mm (10 m:iin asti)
Sisätilojen mittausalue	0,05 m – 70 m
Kulmamittausalue	± 90°, resoluutio 0,1°, tarkkuus 0,1°
Päätoiminnot	Etäisyys, pinta-ala, tilavuus, jatkuva mittaus, kulmatoiminnot 1+2+3, digitaalinen vatupassi, kallistusanturin kalibrointi, yhteen-/vähennyslasku, muisti 50 paikkaa
Yhteydet	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), maks. kantama 10 m
Näyttö	LCD-näyttö symboleilla
Automaattinen sammutus	Laser 30 s jälkeen, laite 3 min jälkeen
Käyttöolosuhteet	-10 °C – 40 °C, suhteellinen kosteus 20–85 % (ei kondenssia)
Säilytysolosuhteet	-20 °C – 70 °C, suhteellinen kosteus enintään 80 %
Puhdistus	Pehmeällä, hieman kostealla liinalla; vältä voimakkaita aineita
Huolto	Kalibroi vuosittain; poista paristot pitkäaikaisen säilytyksen aikana
Turvallisuus	Laserluokka 2: älä katso säteeseen, älä suuntaa silmiin
Takuu	Valmistajan ehtojen mukaisesti

Usein kysytyt kysymykset - LaserRangeMaster Gi7 Pro Laserliner

Kuinka laite kytketään päälle ja pois?

Paina PÄÄLLE/mittaus-painiketta kytkeäksesi laitteen päälle. Sammuta pitämällä Poista/SAMMUTA-painiketta painettuna, kunnes laite sammuu.

Kuinka mittayksikköä vaihdetaan?

Mittaustilassa paina Mittaustaso/yksikkö-painiketta vaihtaaksesi m, tuuma ja jalka välillä.

Kuinka etäisyys mitataan?

Kytke laite päälle, osoita laser kohteeseen ja paina DIST (PÄÄLLE/mittaus-painike). Etäisyys näkyy näytöllä.

Kuinka jatkuvaa mittausta käytetään?

Valitse Jatkuva mittaus mini./maxi. -tila toimintopainikkeella. Mittaus käynnistyy automaattisesti. Pysäytä painamalla DIST. Näyttö näyttää suurimman, pienimmän ja nykyisen arvon.

Kuinka pinta-ala tai tilavuus mitataan?

Pinta-ala: valitse Pinta-ala-tila, mittaa pituus ja sitten leveys. Tilavuus: valitse Tilavuus-tila, mittaa pituus, leveys ja korkeus. Tulokset näkyvät automaattisesti.

Kuinka kulmatoimintoja 1, 2 tai 3 käytetään?

Valitse haluamasi kulmatoiminto (1, 2 tai 3) toimintopainikkeella. Seuraa näytön ohjeita: mittaa tarvittavat etäisyydet. Tulokset lasketaan 360° kallistusanturin avulla.

Kuinka kallistusanturi kalibroidaan?

Valitse valikosta Kallistusanturin kalibrointi. Seuraa näytön ohjeita, yleensä asettamalla laite tasaiselle pinnalle ja painamalla painiketta.

Kuinka tiedot siirretään Digital Connectionin kautta?

Ota Digital Connection käyttöön valikosta. Lataa mobiililaitteeseesi yhteensopiva sovellus, ota Bluetooth käyttöön ja yhdistä laitteeseen. Mittaukset voidaan siirtää.

Mitä tehdä, jos näytöllä näkyy virhe (Er...-koodit)?

Katso käyttöohjeesta: Er101 = paristot vähissä, Er108 = Pythagoraan mittausvirhe, Er118 = kalibrointivirhe, Er155 = heikko signaali, Er181 = siirtovirhe, Er194 = arvo mittausalueen ulkopuolella. Noudata suositeltuja toimenpiteitä.

Kuinka laite puhdistetaan ja huolletaan?

Puhdista pehmeällä, hieman kostealla liinalla. Älä käytä liuottimia tai hankaavia aineita. Poista paristot, jos laitetta ei käytetä pitkään aikaan. Vuosittainen kalibrointi on suositeltavaa.

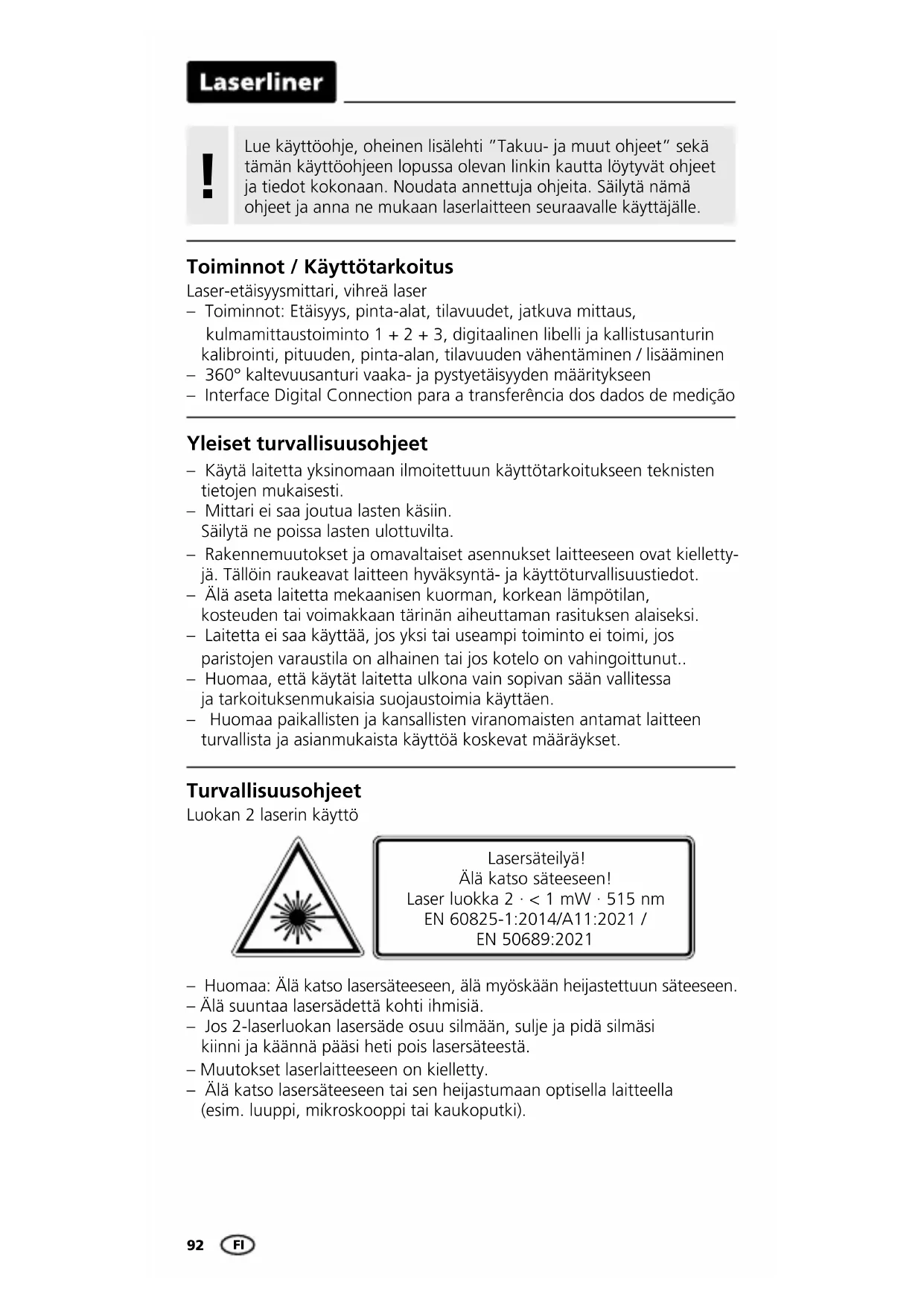

KÄYTTÖOHJE LaserRangeMaster Gi7 Pro Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Toiminnot / Käyttötarkoitus

Laser-etäisyysmittari, vihreä laser

• Toiminnot: Etäisyys, pinta-alat, tilavuudet, jatkuva mittaus, kulmamittaustoiminto 1 + 2 + 3, digitaalinen libelli ja kallistusanturin kalibrointi, pituuden, pinta-alan, tilavuuden vähentäminen / lisääminen
• 360° kaltevuusanturi vaaka- ja pystyetäisyyden määritykseen
• Interface Digital Connection para a transferência dos dados de medição

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ei saa joutua lasten käsiin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi, jos paristojen varaustila on alhainen tai jos kotelo on vahingoittunut..
• Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Muutokset laserlaitteeseen on kielletty.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Turvallisuusohjeet

Radiotaajuinen säteily

• Mittalaite on varustettu radiolähettimellä.
• Mittauslaite täyttää RED-direktiivin 2014/53/EU sähkömagneettista sietokykyä ja säteilyä koskevat vaatimukset ja raja-arvot.
• Umarex GmbH & Co. KG vakuuttaa täten, että LaserRange-Master Gi7 Pro täyttää RED-direktiivin 2014/53/EU oleelliset vaatimukset ja muut määräykset. Vaatimustenmukaisuusvakuutus löytyy kokonaisuudessaan osoitteessa: http://laserliner.com/info?an=AHE

Vihreän laserin teknologiaa

Noin 6 kertaa kirkkaampi kuin tavanomainen 630 - 660 nm laser

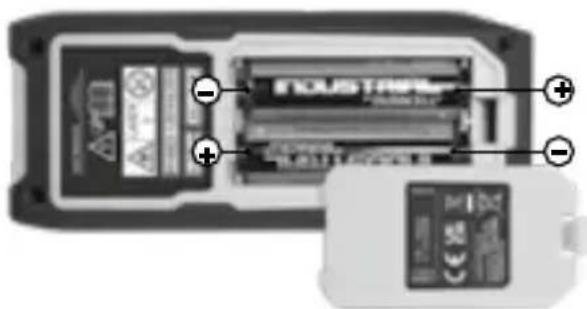

Paristojen asettaminen ja poistaminen

Avaa kotelon takasivulla sijaitseva paristolokero ja aseta sisään kolme 2 x tyyppi AA paristoa. Huomaa napaisuus. Aseta paristolokeron kansi takaisin paikalleen. Nyt laitteeseen voi kytkeä virran päälle. Laitteen tulee olla kytketty pois päältä ennen paristojen poistamista.

a Valikkonäyttö
b Mittaustaso (referenssi) takana / edessä
c Näyttö min-/maks- jatkuva mittaus / pinta-alan / tilavuuden / kulmamittaus 1 + 2 + 3
d Min-/Maks- jatkuva mittaus
e Mitatut arvot / mittaustulokset / virhetoiminto / vie laite huoltoon
f Kallistuskulman näyttö laite
g Paristojen varaustila
h Digital Connection aktivoituna
i Välimittaukset / min/maks-arvot
j Pituuden, pinta-alan, tilavuuden vähentäminen / lisääminen
k Yksikkö m / inch / ft
I Pituuden mittaus
m Min-/Maks- jatkuva mittaus
n Pinta-alojen mittaus
- Tilavuuksien mittaus
p Kulmamittaustoiminto 1
q Kulmamittaustoiminto 2
r Kulmamittaustoiminto 3
s Digitaalinen libelli
t Kallistusanturin kalibrointi
u Muisti
v Digital Connection

NÄPPÄIMET:

1. ON / mittaus
2. Äskeisten mittaus-arvojen poistaminen / OFF
3. Pituuden, pinta-alan, tilavuuden lisääminen / tallennetun mittausarvon lukeminen
4. Mittaustaso (referenssi) takana / edessä; yksikkö m / inch / ft
5. Pituuden / min-/maks- jatkuva mittaus / pinta-alan / tilavuuden / kulmamittaus 1 + 2 + 3 / digitaalinen libelli / kallistusanturin kalibrointi / muisti / Digital Connection
6. Pituuden, pinta-alan, tilavuuden vähentäminen / tallennetun mittausarvon lukeminen

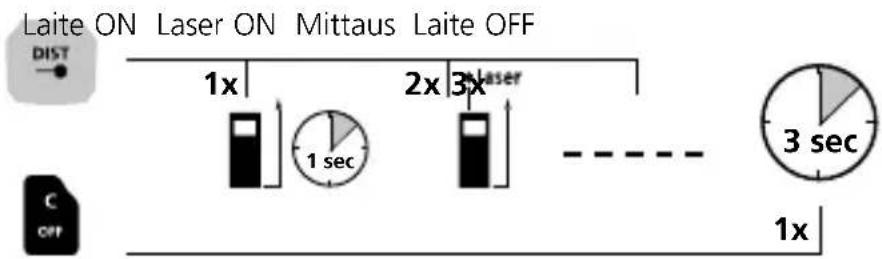

Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan:

Yksikön

vaihto:

m / inch / ft

Äskeisten

mittausarvojen poistaminen:

Mittaustason (referenssi) vaihtaminen:
Takana (laite ON) Edessä

DIST 1x 1 sec 1x

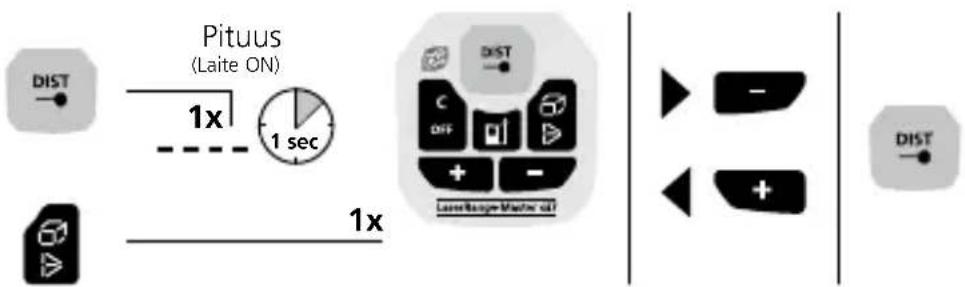

Toiminnon vaihtaminen:

Pituuden / min-/maks- jatkuva mittaus / pinta-alan / tilavuuden / kulmamittaus 1 + 2 + 3 / digitaalinen libelli / kallistusanturin kalibrointi / muisti / Digital Connection


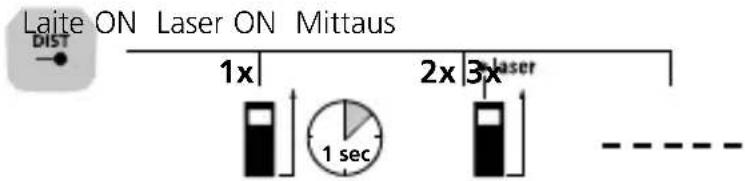

Pituuden mittaus:

Laite ON Laser ON Mittaus 1x 2x 3x 1 sec - - - - -

Laserliner

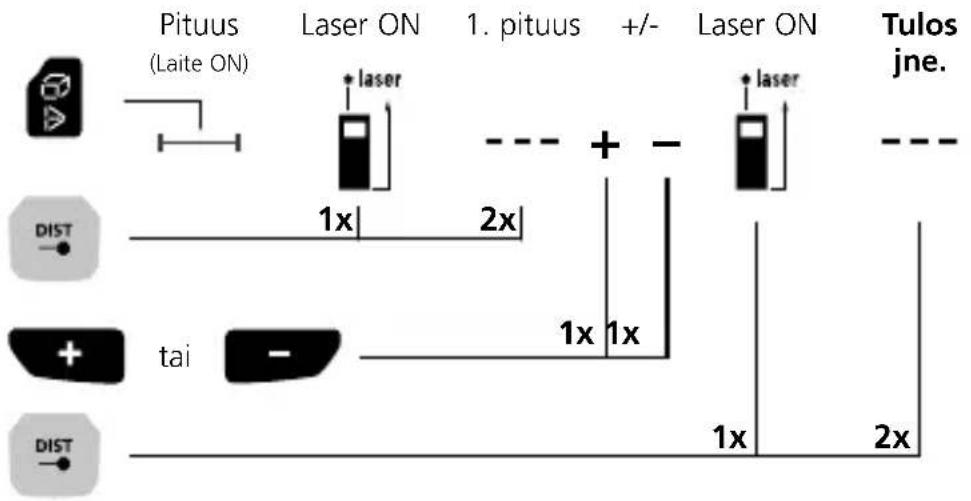

Pituuksien lisääminen ja vähentäminen:


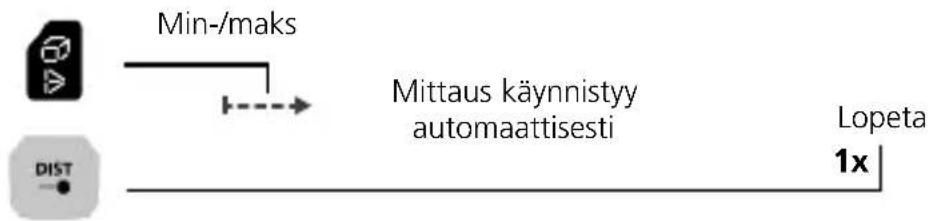

Min-/maks- jatkuva mittaus:

LC-näytössä on suurin arvo (maks), pienin arvo (min) ja tosiarvo.

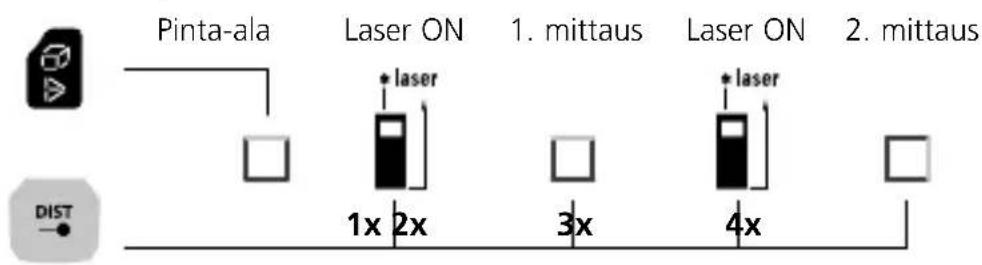

Pinta-alojen mittaus:

Pinta-ala Laser ON 1. mittaus Laser ON 2. mittaus 1x 2x 3x 4x DIST

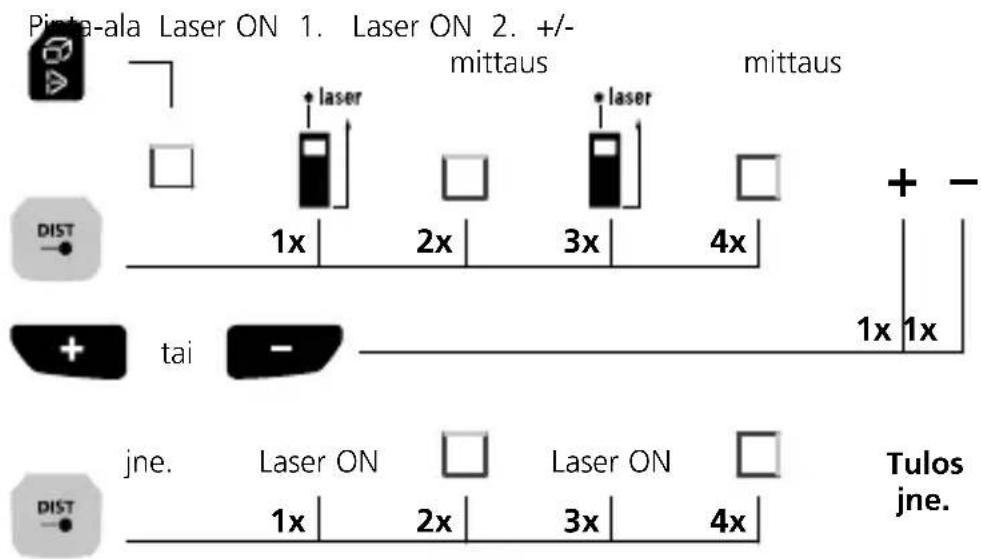

Pinta-alojen laskeminen:

Pista-ala Laser ON 1. Laser ON 2. +/- mittaus mittaus + - DIST 1x 2x 3x 4x + tai - 1x 1x jne. Laser ON □ Laser ON □ Tulos 1x 2x 3x 4x jne.

Tilavuuksien mittaus:

Tilavuus 1. mittaus 2. mittaus 3. mittaus 1x 2x 6x4x 3x 5x DIST

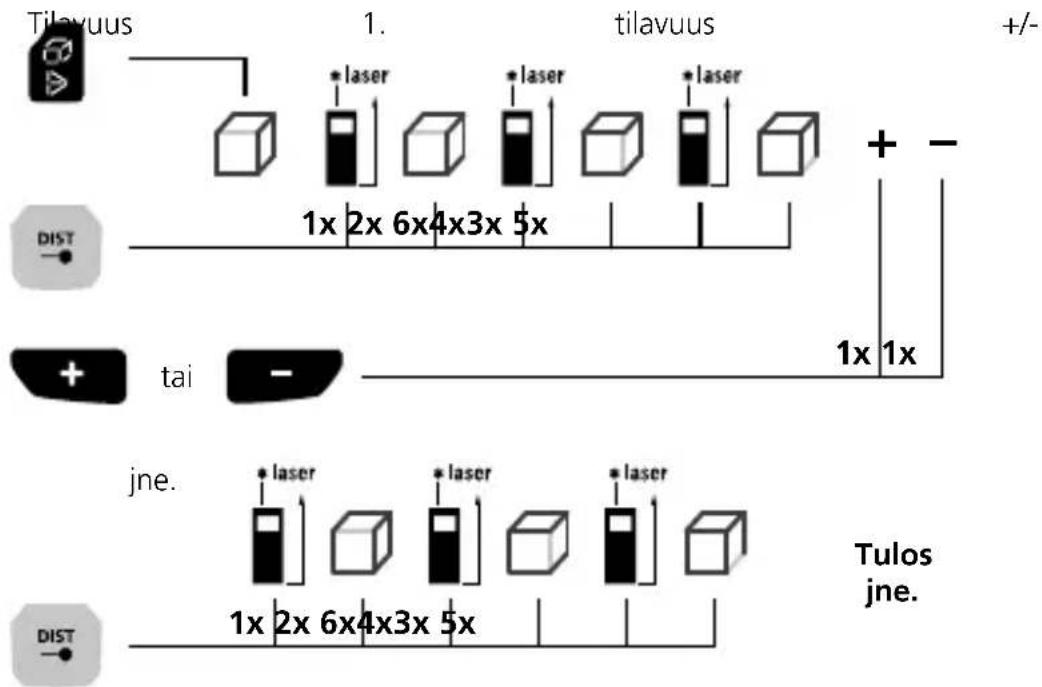

Tilavuuksien laskeminen:


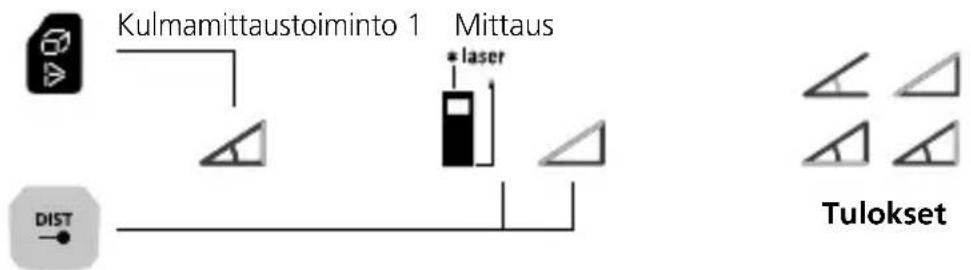

Kulmamittaustoiminto 1:

Kulmamittaustoiminto 1 Mittaus * laser DIST Tulokset

360° kallistusanturi laskee mittaustuloksen.

Laitteen takasivu on kulmien mittaamisen viitepinta.

Laserliner

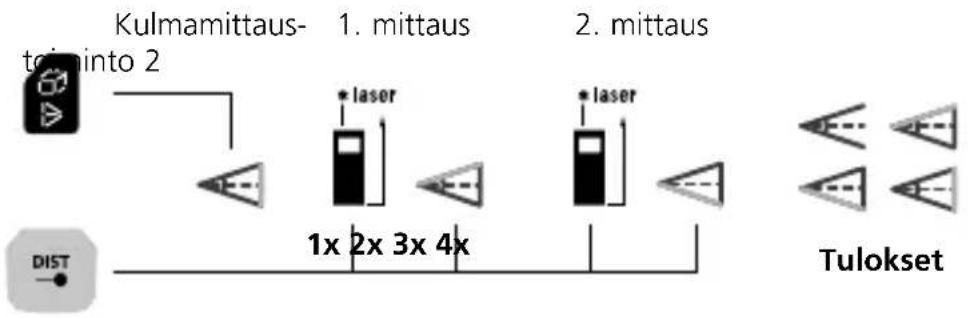

Kulmamittaustoiminto 2:

360° kallistusanturi laskee mittaustuloksen.

Laitteen takasivu on kulmien mittaamisen viitepinta.

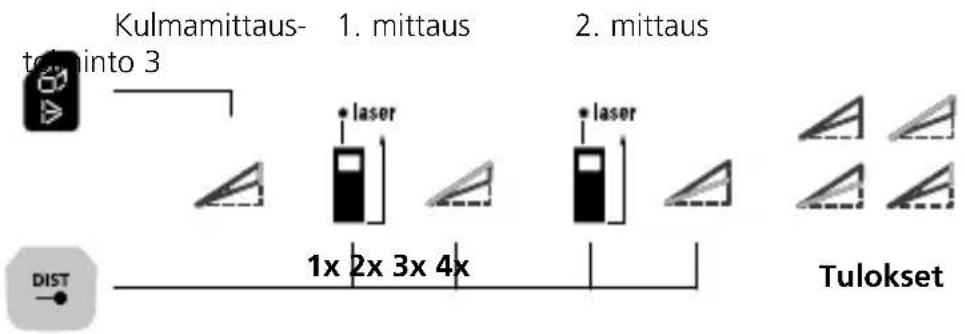

Kulmamittaustoiminto 3:

360° kallistusanturi laskee mittaustuloksen.

Laitteen takasivu on kulmien mittaamisen viitepinta.

Digitaalinen libelli:

Digitaalisen libellin avulla mittari asetetaan vaakasuoraan.

Kallistusanturin kalibrointi:

Kalibroi kallistusanturi (Tilt) näytön ohjeiden mukaan.

Muistitoiminto:

Laitteessa on yli 50 muistipaikkaa.

64 — + ◀ 01 ... 50 ► -

Tiedonsiirto

Laitteessa on radiotekniikkaa hyödyntävä digitaalinen tiedonsiirtoyhteys vastaavalla teknikalla varustettuihin mobiililaitteisiin (esim. älypuhelimeen, tablettiin).

Digitaalisen tiedonsiirtoyhteyden edellyttämät järjestelmävaatimukset löytyvät osoitteesta https://packd.li/ble/v2

Laite voi muodostaa radioyhteyden standardin IEEE 802.15.4 mukaisiin laitteisiin. Standardi IEEE 802.15.4 on Wireless Personal Area Networks (WPAN) -tiedonsiirtoprotokolla.

Kantama vastaanottavaan laitteeseen on enintään 10 m. Kantama riippuu erittäin paljon ympäristöolosuhteista, esim. seinän vahvuudesta ja materiaalista, radiohäiriölähteistä sekä vastaanottavan laitteen lähetys- ja vastaanotto-ominaisuuksista.

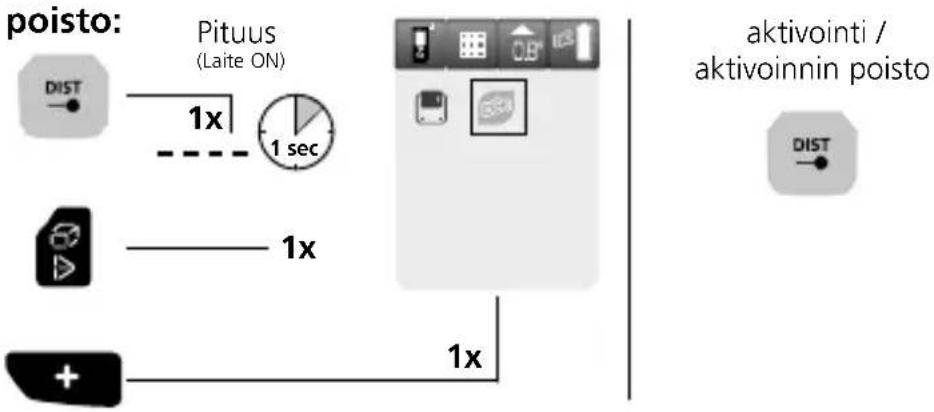

Digital Connection-toiminnon aktivointi / aktivoinnin

Digital Connection-kuvake näkyy aktivoimisen jälkeen näytössä (h). Kun toiminto on aktivoituna, voit ottaa yhteyden vastaanottavaan laitteeseen apuohjelmalla.

Apuohjelma (App)

Tarvitset erityisen sovelluksen digitaalisen tiedonsiirtoyhteyden käyttöä varten. Voit ladata sen vastaanottavan laitteen sovelluskaupasta:

Huolehdi, että vastaanottavan mobiililaitteen radiorajapinta on aktivoituna.

Laserliner

Sovelluksen käynnistämisen jälkeen, digitaalinen tiedonsiirtotoiminto aktivoituna, voit luoda yhteyden mittarin ja vastaanottavan mobiililaitteen välille. Jos ohjelma tunnistaa useita mittareita, valitse oikea mittari.

Seuraavan kerran käynnistettäessä luodaan yhteys tähän mittariin automaattisesti.

Tärkeätä tietää

• Lasersäde etenee mitattavaan kohteeseen saakka. Säteen tiellä ei saa olla muita esineitä.
• Laite ottaa huomioon ympäröivän lämpötilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan lämpötilaan.
• Laitetta voi käyttää ulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi käyttää.
• Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väärentävästi.
• Maksimipoikkeama voi olla suurempi kuin 3 mm epäedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti.
• Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja.
• Lasin läpi (ikkunat) mittaaminen saattaa vääristää mittaustuloksen.
• Virransäästötoiminto kytkee laitteen automaattisesti tilaan OFF.
• Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa päästä vettä.

Virheilmoitukset:

Er101: Vaihda paristot

Er108: Pythagoraan mittavirhe

Er118: Kallistusanturin kalibrointivirhe

Er155: Vastaanotettu signaali on liian heikko tai mittausalueen ulkopuolella

Er181: Tiedonsiirtovirhe

Er194: Arvo on mittausalueen ulkopuolella

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi.

Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme yksi vuosi.

Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tekniset tiedot (Tekniset muutokset mahdollisia. 24W43)

Etäisyysmittaus
Tarkkuus (tyypillinen)* ± 2 mm
Mittausalue sisätilassa** 0,05 m - 70 m
Kulmamittaus
Mittausalue ± 90°
Päätöslauselma 0,1°
Tarkkuus 0,1°
Laserluokka 2 < 1 mW
Laserin aallonpituus 515 nm
Käyttöympäristö	-10°C ... 40°C, ilmankosteus maks. 20 ... 85% RH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet	-20°C ... 70°C, ilmankosteus maks. 80% RH
Käyttötiedot lähetysmoduulia	IEEE 802.15.4. LE ≥ 4.x (Digital Connection) -liitäntä; Taajuusalue: ISM-taajuusalue 2400-2483, 5 MHz, 40 kanavaa; Lähetysteho: maks. 10 mW; Kaistanleveys: 2 MHz; Siirtonopeus: 1 Mbit/s; Modulaatio: GFSK / FHSS
Automaattinen virrankatkaisu	30 s laser / 3 min laite
Virransaanti 2 x 1,5V LR6 (AA)
Mitat (L x K x S) 50 x 122 x 27 mm
Paino 140 g (sis. paristot)

* jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Suuremmilla etäisyyksillä ja epäedullisissa olosuhteissa, kuten voimakkaassa auringonvalossa tai huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla jopa ± 0,2 mm/m.
** kun maks. 5000 luksia

Laserliner

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivät ole sekajätettä. Kuluttaja on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Paristo tulee ottaa talteen erikseen ennen laitteen toimittamista hävitettäväksi. Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=AHE

!
