Тип продукта	Лазерный дальномер с зеленым лазером
Бренд	Laserliner
Модель	LaserRangeMaster Gi7 Pro
Размеры (Д x В x Г)	50 x 122 x 27 мм
Вес (с батарейками)	140 г
Питание	2 батарейки LR6 (AA) 1,5 В
Класс лазера	2, < 1 мВт, 515 нм (зеленый лазер)
Точность измерения (типичная)	± 2 мм (до 10 м)
Диапазон измерения внутри помещения	0,05 м – 70 м
Диапазон измерения угла	± 90°, разрешение 0,1°, точность 0,1°
Основные функции	Расстояние, площадь, объем, непрерывное измерение, функции угла 1+2+3, цифровой уровень, калибровка датчика наклона, сложение/вычитание, память на 50 значений
Подключение	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), макс. дальность 10 м
Дисплей	ЖК-дисплей с символами
Автовыключение	Лазер через 30 с, прибор через 3 мин
Условия работы	от -10 °C до 40 °C, относительная влажность 20–85 % без конденсации
Условия хранения	от -20 °C до 70 °C, макс. относительная влажность 80 %
Очистка	Мягкой слегка влажной тканью; избегать агрессивных средств
Обслуживание	Калибровка раз в год; извлекать батарейки при длительном хранении
Безопасность	Лазер класса 2: не смотреть в луч, не направлять в глаза
Гарантия	Согласно условиям производителя

Часто задаваемые вопросы - LaserRangeMaster Gi7 Pro Laserliner

Как включить и выключить прибор?

Нажмите кнопку ВКЛ/измерение, чтобы включить прибор. Чтобы выключить, нажмите и удерживайте кнопку Удаление/ВЫКЛ до выключения.

Как изменить единицу измерения?

В режиме измерения нажмите кнопку Плоскость измерения/единица, чтобы переключаться между м, дюймами и футами.

Как измерить расстояние?

Включите прибор, направьте лазер на цель и нажмите DIST (кнопка ВКЛ/измерение). Расстояние отобразится на экране.

Как использовать функцию непрерывного измерения?

Выберите режим Непрерывное измерение мин./макс. с помощью функциональной кнопки. Измерение начнется автоматически. Нажмите DIST для остановки. На экране отобразятся макс., мин. и текущее значения.

Как измерить площадь или объем?

Для площади: выберите режим Площадь, измерьте длину, затем ширину. Для объема: выберите Объем, измерьте длину, ширину и высоту. Результаты отобразятся автоматически.

Как использовать функции угла 1, 2 или 3?

Выберите нужную функцию угла (1, 2 или 3) с помощью функциональной кнопки. Следуйте инструкциям на экране: измерьте необходимые расстояния. Результаты вычисляются с помощью датчика наклона 360°.

Как откалибровать датчик наклона?

В меню выберите Калибровка датчика наклона. Следуйте инструкциям на экране, обычно поместив прибор на ровную поверхность и нажав кнопку.

Как передавать данные через Digital Connection?

Включите Digital Connection в меню. На вашем мобильном устройстве загрузите совместимое приложение, включите Bluetooth и подключитесь к прибору. Измерения можно передавать.

Что делать при появлении ошибки (коды Er...)?

Обратитесь к руководству: Er101 = слабые батарейки, Er108 = ошибка пифагорейского измерения, Er118 = ошибка калибровки, Er155 = слабый сигнал, Er181 = ошибка передачи, Er194 = значение вне диапазона. Выполните рекомендуемые действия.

Как чистить и обслуживать прибор?

Чистите мягкой слегка влажной тканью. Не используйте растворители или абразивные средства. Извлекайте батарейки, если прибор долго не используется. Рекомендуется ежегодная калибровка.

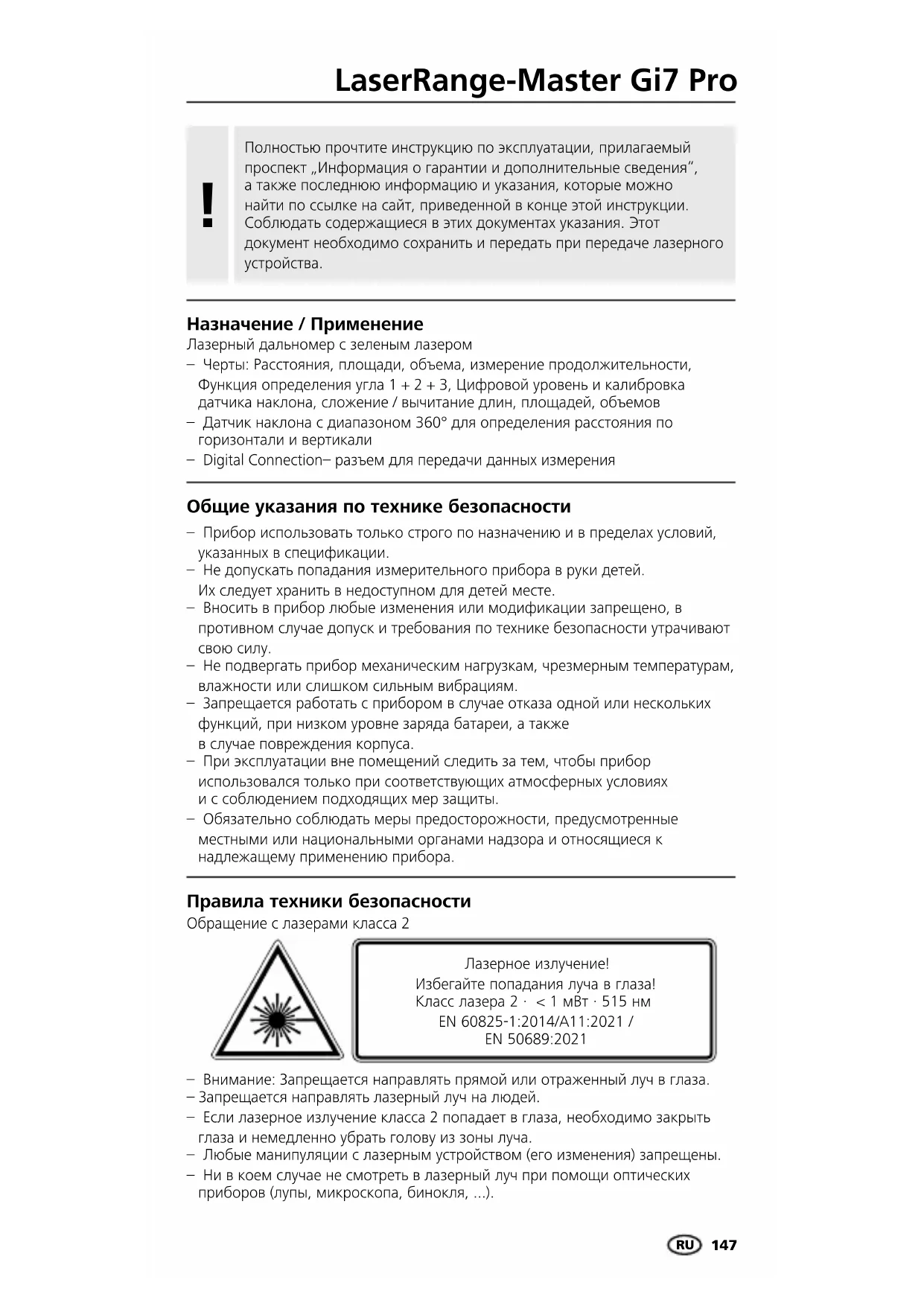

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LaserRangeMaster Gi7 Pro Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Назначение / Применение

Лазерный дальномер с зеленым лазером

– Черты: Расстояния, площади, объема, измерение продолжительности, Функция определения угла 1 + 2 + 3, Цифровой уровень и калибровка датчика наклона, сложение / вычитание длин, площадей, объемов
– Датчик наклона с диапазоном 360° для определения расстояния по горизонтали и вертикали
– Digital Connection— разъем для передачи данных измерения

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Не допускать попадания измерительного прибора в руки детей. Их следует хранить в недоступном для детей месте.
– Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Запрещается работать с прибором в случае отказа одной или нескольких функций, при низком уровне заряда батареи, а также в случае повреждения корпуса.
– При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

Правила техники безопасности

Обращение с лазерами класса 2

Лазерное излучение! Избегайте попадания луча в глаза! Класс лазера 2 · < 1 мВт · 515 нм EN 60825-1:2014/A11:2021 / EN 50689:2021

– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Любые манипуляции с лазерным устройством (его изменения) запрещены.
– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).

Laserliner

Правила техники безопасности

Обращение с электромагнитным излучением

• В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
• Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.
  – Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.

Правила техники безопасности

Обращение с радиочастотным излучением

– Измерительный прибор снабжен радиоинтерфейсом.
– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости и радиоизлучению согласно директиве о радиооборудовании 2014/53/EU.
- Настоящим Umarex GmbH & Co. KG заявляет, что радиооборудование типа LaserRange-Master Gi7 Pro выполняет существенные требования и соответствует остальным положениям европейской директивы о радиооборудовании 2014/53/EU (RED). Полный текст Заявления о соответствии нормам ЕС можно скачать через Интернет по следующему адресу: http://laserliner.com/info?an=AHE

Технология лазера, излучающего в зеленой области спектра

Почти в 6 раз ярче обычного красного лазера с длиной волны видимого света 630 – 660 нм

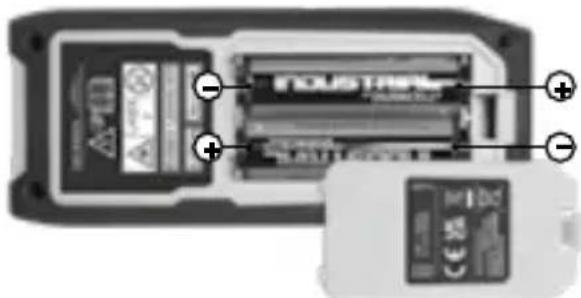

Установка и извлечение элемента питания

Откройте отсек для элементов питания, расположенный на обратной стороне корпуса, и вставьте 2 шт. типа АА. При этом соблюдать полярность. Закройте отсек для элементов питания крышкой. Теперь прибор можно включить. Перед тем как извлечь элементы питания, прибор следует выключить.

а Экран выбора функций
b Плоскость измерения (опорная) сзади / спереди
с Индикация: Мин./макс. результат непрерывного измерения / площадь / объем / Функция определения угла 1 + 2 + 3
d Мин./макс. результат непрерывного измерения
e Измеренные значения / результаты измерения / неисправность / требуется обслуживание
f Индикация угла наклона прибор
g Символ батареи
h Digital Connection активна
i Промежуточные значения / мин./макс. значения
j Сложение / вычитание длин, площадей, объемов
k Единица: м / фут / дюйм
Измерение длины
m Мин./макс. результат непрерывного измерения
n Измерение площади
- Измерение объема
p Функция определения угла 1
q Функция определения угла 2
r Функция определения угла 3
s Цифровой уровень
t Калибровка датчика наклона
u Память
v Digital Connection

КЛАВИАТУРА:

1. ВКЛ. / Измерение
2. Удаление последних результатов измерения / ВЫКЛ.
3. Сложение длин, площадей, объемов / просмотреть сохраненные результаты измерений
4. Плоскость измерения опорная) сзади / спереди; единица измерения: м / фут / дюйм
5. Длина / мин./макс. результат непрерывного измерения / площадь / объем / Функция определения угла 1 + 2 +3 / Цифровой уровень / калибровка датчика наклона / память / Digital Connection
6. Вычитание длин, площадей, объемов / просмотреть сохраненные результаты измерений

Laserliner

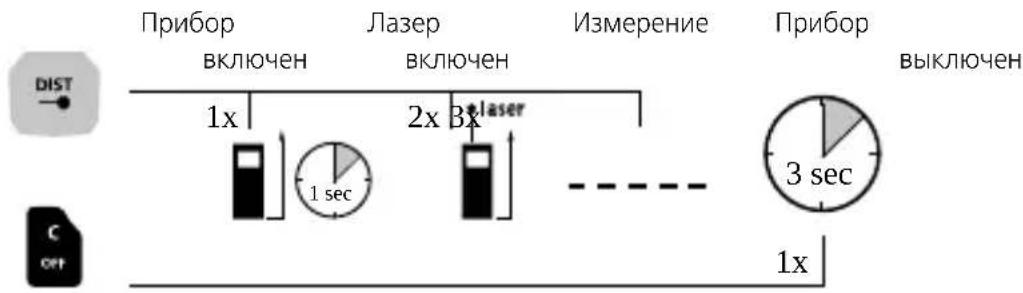

Включение, измерение и выключение:

Изменение

единиц

измерения:

м / фут / дюйм

Удаление

последнего

измеренного

значения:

Изменение плоскости измерения (опорной):
сзади (Прибор включен) спереди

DIST 1x 1 sec 1x

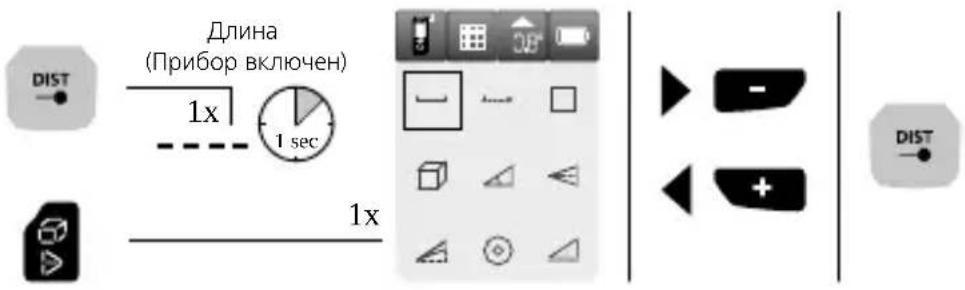

Переключение функций:

Длина / мин./макс. результат непрерывного измерения / площадь / объем / Функция определения угла 1 + 2 + 3 / Цифровой уровень / калибровка датчика наклона / память / Digital Connection

Длина (Прибор включен) 1x 1 sec 1x DIST DIST

Измерение длины:

Прибор включен Лазер включен Измерение

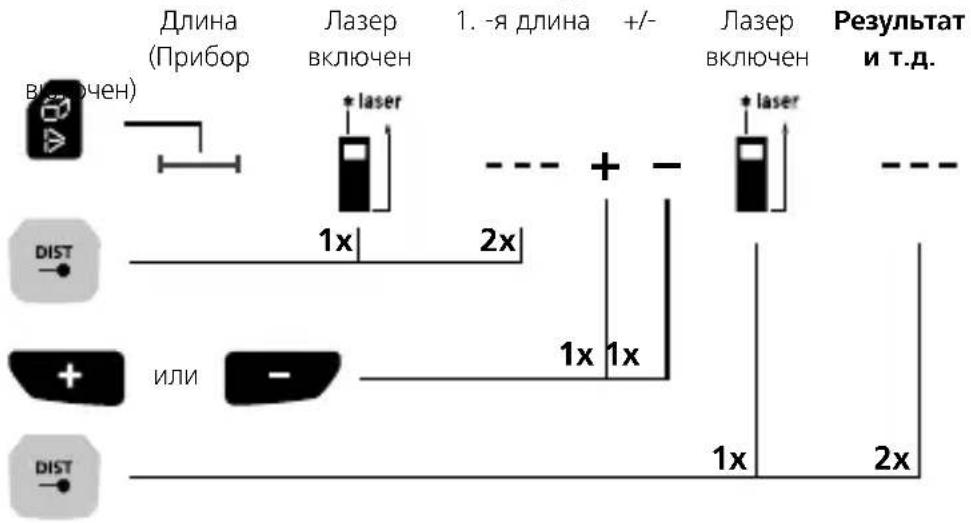

Сложение и вычитание значений длины:


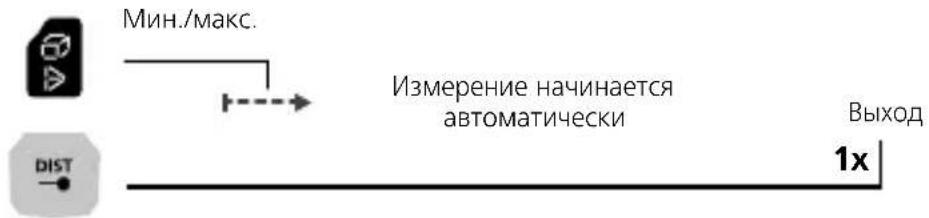

Мин./макс. результат непрерывного измерения:

Мин./макс. Измерение начинается автоматически Выход 1x

На жидкокристаллическом дисплее появляется наибольшее значение (макс.), наименьшее (мин.) и текущее значение.

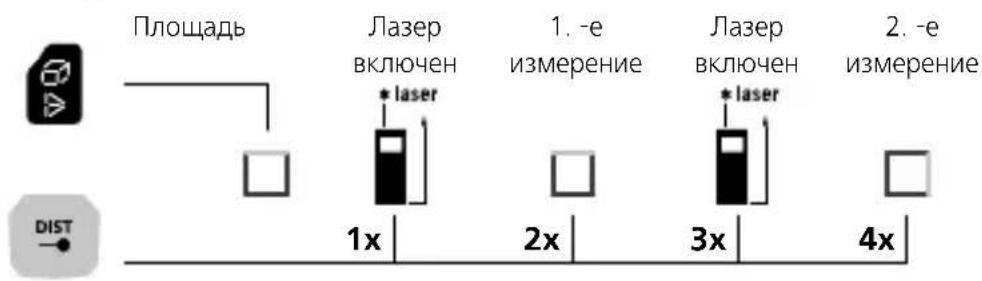

Измерение площади:

Площадь Лазер включен * laser 1. -e измерение Лазер включен * laser 2. -e измерение 1x 2x 3x 4x

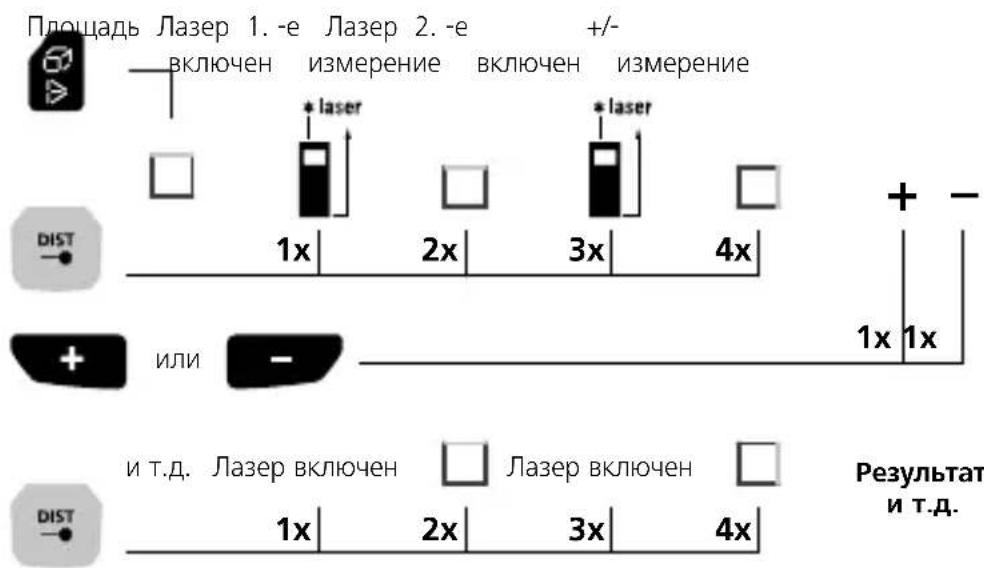

Вычисление площади:

Площадь Лазер 1. -е Лазер 2. -е +/- включен измерение включен измерение * laser 1x 2x 3x 4x + - DIST + или 1x 1x + и т.д. Лазер включен □ Лазер включен □ DIST 1x 2x 3x 4x Результат И Т.Д.

Laserliner

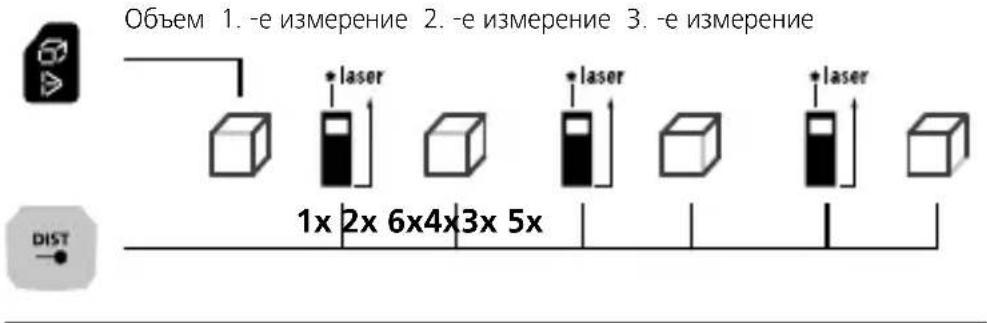

Измерение объема:

Объем 1. -е измерение 2. -е измерение 3. -е измерение 1x 2x 6x4x3x 5x DIST

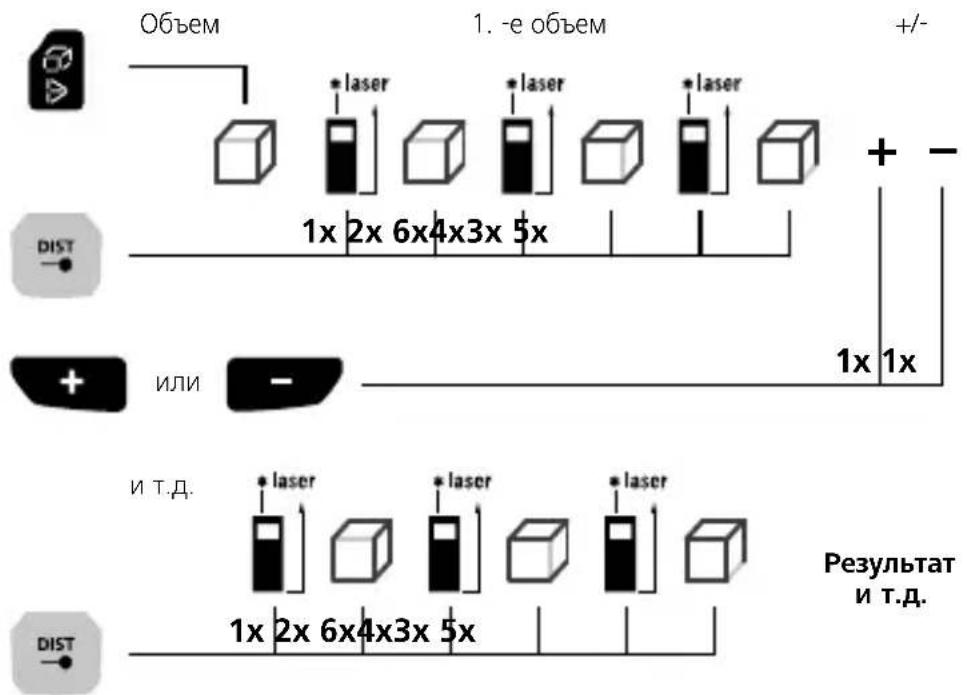

Вычисление объема:

Объем 1. -е объем +/- * laser * laser * laser 1x 2x 6x4x3x 5x + - DIST 1x 1x ИЛИ И Т.Д. * laser * laser * laser 1x 2x 6x4x3x 5x Rезультат И Т.Д. DIST

Функция определения угла 1:

Функция Измерение определения угла 1 * laser DIST Результаты

Результаты измерений определяются автоматически с помощью датчика наклона с диапазоном 360°.

Поверхностью начала отсчета при измерении углов служит обратная сторона прибора.

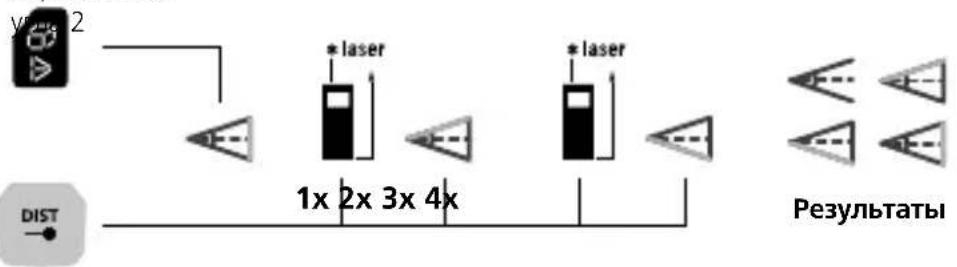

Функция определения угла 2:

Функция определения 1. -е измерение 2. -е измерение

Результаты измерений определяются автоматически с помощью датчика наклона с диапазоном 360°.

Поверхностью начала отсчета при измерении углов служит обратная сторона прибора.

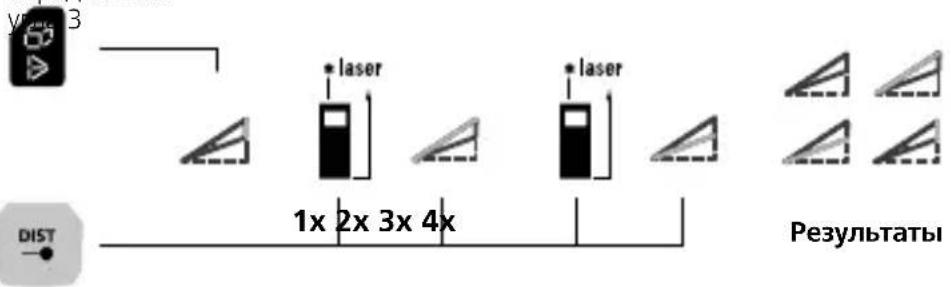

Функция определения угла 3:

Функция 1.-е измерение 2.-е измерение

определения

y 3 laser laser 1x 2x 3x 4x DIST Результаты

Результаты измерений определяются автоматически с помощью датчика наклона с диапазоном 360°.

Поверхностью начала отсчета при измерении углов служит обратная сторона прибора.

Цифровой уровень:

Цифровой уровень предназначен для выравнивания измерения прибора по горизонтали.

Калибровка датчика наклона:

Для калибровки датчика наклона (Tilt) следуйте инструкциям на экране.

Функция памяти:

В приборе имеется 50 ячеек памяти.

01 ... 50

Laserliner

Передача данных

В приборе предусмотрено цифровое соединение, позволяющее осуществлять передачу данных по радиоканалу на мобильные конечные устройства с радиоинтерфейсом (например, смартфоны, планшеты).

С системными требованиями для цифрового соединения можно ознакомиться на https://packd.li/ble/v2

Устройство может устанавливать радиосвязь с другими устройствами, совместимыми со стандартом беспроводной связи IEEE 802.15.4. Стандарт беспроводной связи IEEE 802.15.4 — это протокол передачи данных для беспроводных персональных сетей (WPAN).

Радиус действия до оконечного устройства составляет макс. 10 м и в значительной мере зависит от окружающих условий, например, толщины и состава стен, источников радиопомех, а также от характеристик приема / передачи оконечного устройства.

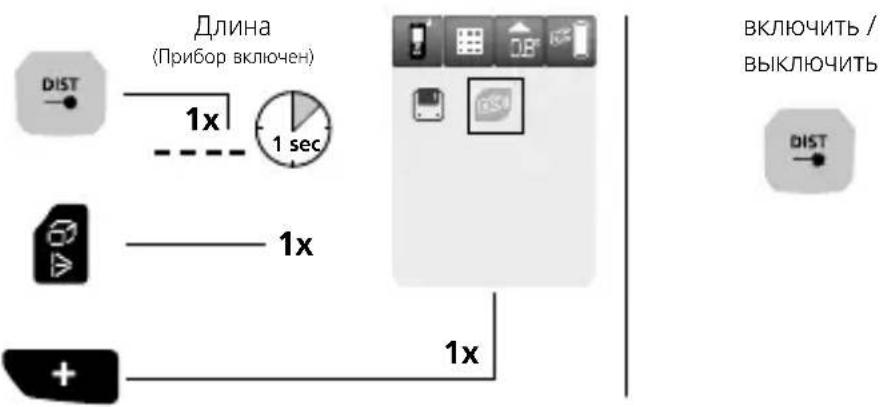

Включение / Digital Connection:

Длина (Прибор включен) 1x 1 sec 1x 1x ВКЛЮЧИТЬ / ВЫКЛЮЧИТЬ DIST

После включения на дисплее появляется значок Digital Connection (h). Когда функция активна, мобильное устройство может подключаться к измерительному прибору с помощью приложения.

Приложение (App)

Для использования цифрового соединения требуется приложение. Приложение можно загрузить в соответствующих магазинах мобильных приложений (в зависимости от конечного устройства):

Убедитесь в том, что радиоинтерфейс мобильного конечного устройства активирован.

После запуска приложения и активации цифрового соединения можно установить соединение между конечным мобильным устройством и измерительным прибором. Если приложение обнаруживает несколько активных измерительных приборов, выберите подходящий.

При следующем запуске соединение с этим измерительным прибором будет устанавливаться автоматически.

Важные правила

– Лазер указывает точку, до которой выполняется измерение. Наличие предметов на пути лазерного луча не допускается.
– При измерении прибор вносит поправку с учетом различных температур в помещениях. Поэтому необходимо предусмотреть короткое время для адаптации прибора при его переносе в помещение, температура в котором значительно отличается от температуры предшествующего помещения.
– Вне помещения с прибором можно работать лишь ограниченно; использование при интенсивном солнечном свете не допускается.
– Дождь, туман и снег во время измерений на свежем воздухе могут повлиять или исказить результаты измерений.
– В неблагоприятных условиях, например, при наличии плохо отражающих поверхностей макс. отклонение может составлять более 3 мм.
– Ковровые покрытия на полах, мягкая обивка мебели и портьеры не обеспечивают оптимального отражения лазера. Следует использовать гладкие светлые поверхности.
– При измерении через стекло (оконные стекла) возможно искажение результатов измерений.
– Функция экономии энергии автоматически отключает прибор.
– Очистка прибора производится мягкой тканью. Не допускайть попадания воды внутрь корпуса.

Код ошибки:

Er101: Поменять батарею
Er108: Погрешность измерений по Пифагору
Er118: Ошибка калибровки датчика наклона
Er155: Принятый сигнал слишком слаб или за пределами диапазона измерений
Er181: Ошибка передачи данных
Er194: Значение за пределами диапазона индикации

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать

чистящие средства, абразивные материалы и растворители.

Перед длительным хранением прибора обязательно вынуть из него батарею/

батареи. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений и функциональности следует регулярно проводить калибровку и проверку измерительного прибора.

Мы рекомендуем интервалы калибровки один год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.

Laserliner

Технические характеристики (Подлежит техническим изменениямбез предварительного извещения. 24W43)

Определение расстояния
Точность (типичный)* ± 2 мм
Область измерения внутри**	0,05 м - 70 м
Определение угла
Диапазон измерения ± 90°
Разрешение 0,1°
Точность 0,1°
Класс лазеров 2 < 1 мВт
Длина волны лазера 515 нм
Рабочие условия	-10°C ... 40°C, влажность воздуха макс. 20 ... 85% rН, без образования конденсата, рабочая высота не более 2000 м над уровнем моря
Условия хранения	-20°C ... 70°C,влажность воздуха макс. 80% rН
Эксплуатационные характеристики радиомодуля	Интерфейс IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Диапазон частот: Диапазон ISM (промышленный, научный и медицинский диапазон) 2400-2483.5 МГц, 40 каналов; Излучаемая мощность: макс. 10 мВт; Полоса частот: 2 МГц; Скорость передачи данных в бит/с: 1 Мбит/с; Модуляция: GFSK / FHSS
Автоматическое отключение 30 сек - лазер / 3 мин - прибор
Питающее напряжение 2 x 1,5B LR6 (AA)
Размеры (Ш x В x Г) 50 x 122 x 27 мм
Вес 140 г (с батарейки)

* расстояние при измерении до 10 м при хорошо отражающей целевой поверхности и комнатной температуре. Погрешность измерений может увеличиться на ± 0,2 мм при увеличенных расстояниях и неблагоприятных условиях проведения измерений, например, при мощном солнечном излучении или целевых поверхностях со слабой отражающей способностью.
** при max. 5000 люкс

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Электрические приборы, батарейки и упаковка не относятся к бытовым отходам. Потребители по закону обязаны бесплатно сдавать использованные батарейки и аккумуляторы в специализированные общественные пункты сбора отходов, либо по месту продажи или в службу технической поддержки. Извлеките батарейку с помощью обычных инструментов, не разрушая её, и сдайте в специальный пункт сбора, прежде чем отправите прибор на утилизацию. По всем вопросам об извлечении батареек обращайтесь в сервисный отдел UMAREX-LASERLINER. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приёма отходов.

Другие правила техники безопасности и дополнительные http://laserliner.com/info?an=AHE

Laserliner

!

Правила техники безопасности

Обращение с электромагнитным излучением

Инструкции за безопасност

Работа с лазери от клас 2

Инструкции за безопасност

Инструкции за безопасност
