РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LaserRange-Master T4 Pro Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции.

Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Назначение / Применение

Компактный лазерный дальномер для определения расстояний, площади и объема – с портом Digital Connection и функцией измерения угла

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.
– При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты.
- Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

Правила техники безопасности

Обращение с лазерами класса 2

Лазерное излучение! Избегайте попадания луча в глаза! Класс лазера 2 < 1 мВт · 650 нм EN 60825-1:2014/AC:2017

– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Любые манипуляции с лазерным устройством (его изменения) запрещены.
– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).

Правила техники безопасности

Обращение с электромагнитным излучением

• В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве об ЭМС, которая дублируется директивой о радиооборудовании 2014/53/EU.
  – Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах,

в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

– Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.

Правила техники безопасности

Обращение с радиочастотным излучением

• Измерительный прибор снабжен радиоинтерфейсом.
  – В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости и радиоизлучению согласно директиве о радиооборудовании 2014/53/EU.
• Настоящим Umarex GmbH & Co. KG заявляет, что радиооборудование типа LaserRange-Master T4 Pro выполняет существенные требования и соответствует остальным положениям европейской директивы о радиооборудовании 2014/53/EU (RED). Полный текст Заявления о соответствии нормам ЕС можно скачать через Интернет по следующему адресу: https://laserliner.com/info?an=ACZ

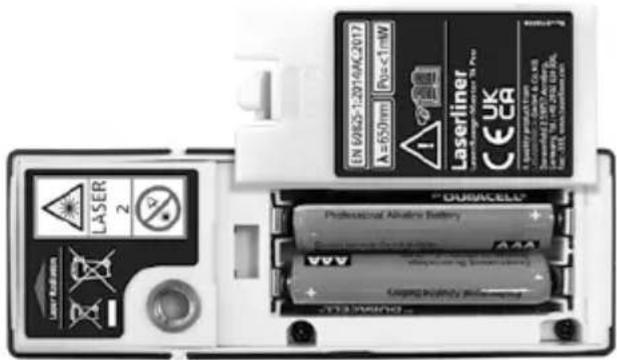

Установка батарей

Откройте отделение для батарей и установите батареи (2 шт. типа ААА) с соблюдением показанной полярности. Не перепутайте полярность.

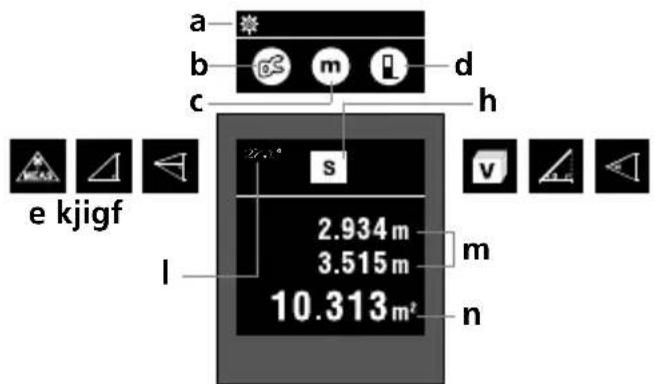

ДИСПЛЕЙ:

a Меню настройки
b Функция Digital Connection
с Единица измерения: м / фут / дюйм / _' _"
d Плоскость измерения (опорная) сзади / резьба / спереди
e Непрерывное измерение / Измерение длины
f "Пифагор" 1
g "Пифагор" 2

h Измерение площади
i Измерение объема
j Функция определения угла 1
k Функция определения угла 2
I Результат определения угла
m Промежуточные значения
n Измеренные значения / Результаты измерения Единица: м / фут / дюйм / _' _"

Laserliner

1.

КЛАВИАТУРА:

1. Измерение

2. ВКЛ. / ВЫКЛ.

2.

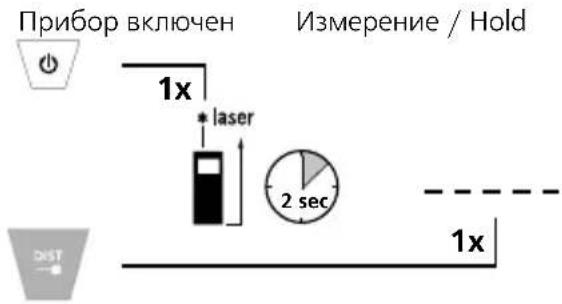

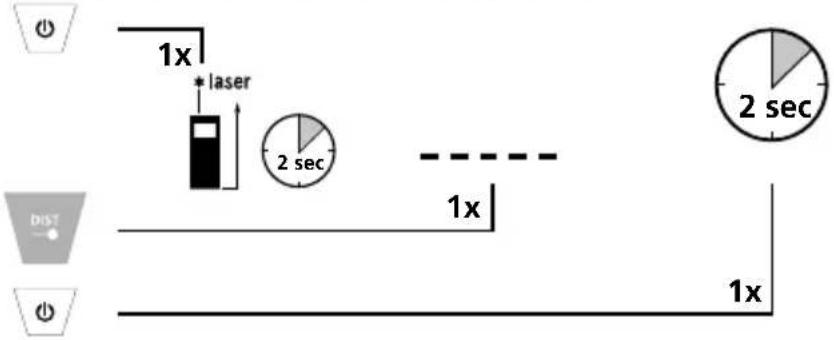

Включение, измерение и выключение:

Прибор включен Измерение Прибор выключен

После включения прибор запускается в режиме непрерывного измерения.

Изменение единиц измерения:

м / фут / дюйм / _' _"

1.2

Изменение плоскости измерения (опорной):

сзади / резьба / спереди

1.2

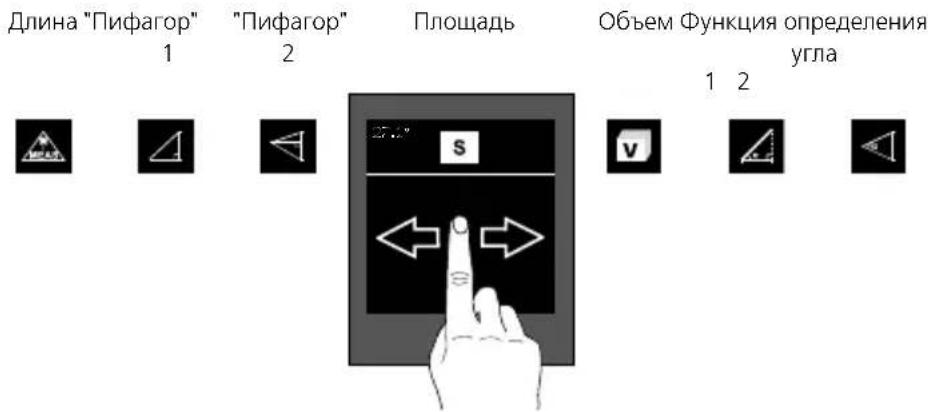

Переключение функций измерения:

Измерение длины:

! После включения прибор запускается в режиме непрерывного измерения.

Laserliner

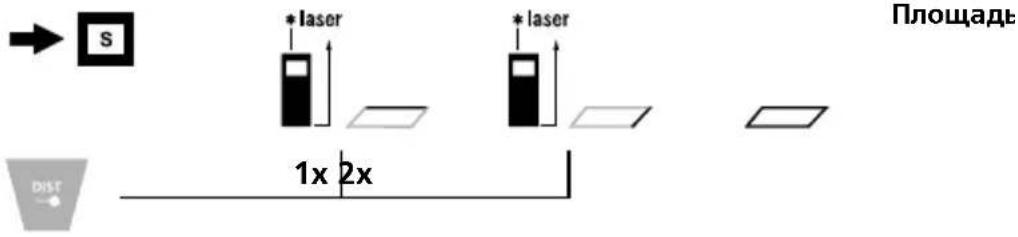

Измерение площади:

Площадь 1. -е измерение 2. -е измерение Результат

Измерение объема:

Объем 1.-е 2.-е 3.-е Результат

измерение

измерение

измерение

Объем

1x 2x 3x

Функция определения угла 1:

Функция

измерение

определения угла 1

1x

Результаты

Результаты измерений определяются автоматически с помощью датчика наклона с диапазоном 360°.

Поверхностью начала отсчета при измерении углов служит обратная сторона прибора.

Функция определения угла 2:

Функция 1.-e

определения угла 2

1. -e Результат

измерение

измерение

Высота

1x 2x

Результат измерения определяется с помощью датчика наклона с диапазоном 360°.

Поверхностью начала отсчета при измерении углов служит обратная сторона прибора.

Передача данных

В приборе предусмотрено цифровое соединение, позволяющее осуществлять передачу данных по радиоканалу на мобильные конечные устройства с радиоинтерфейсом (например, смартфоны, планшеты).

С системными требованиями для цифрового соединения можно ознакомиться на https://packd.li/II/bl2/v2

Устройство может устанавливать радиосвязь с другими устройствами, совместимыми со стандартом беспроводной связи IEEE 802.15.4.

Стандарт беспроводной связи IEEE 802.15.4 — это протокол передачи данных для беспроводных персональных сетей (WPAN).

Радиус действия до оконечного устройства составляет макс. 10 м и в значительной мере зависит от окружающих условий, например, толщины и состава стен, источников радиопомех, а также от характеристик приема / передачи оконечного устройства.

Включение / выключение Digital Connection:

1.

После включения на дисплее появляется значок Digital Connection. Когда функция активна, мобильное устройство может подключаться к измерительному прибору с помощью приложения.

Приложение (App)

Для использования цифрового соединения требуется приложение. Приложение можно загрузить в соответствующих магазинах мобильных приложений (в зависимости от конечного устройства):

Убедитесь в том, что радиоинтерфейс мобильного конечного устройства активирован.

После запуска приложения и активации цифрового соединения можно установить соединение между конечным мобильным устройством и измерительным прибором. Если приложение обнаруживает несколько активных измерительных приборов, выберите подходящий.

При следующем запуске соединение с этим измерительным прибором будет устанавливаться автоматически.

Laserliner

Важные правила

– Лазер указывает точку, до которой выполняется измерение. Наличие предметов на пути лазерного луча не допускается.
– При измерении прибор вносит поправку с учетом различных температур в помещениях. Поэтому необходимо предусмотреть короткое время для адаптации прибора при его переносе в помещение, температура в котором значительно отличается от температуры предшествующего помещения.
– Вне помещения с прибором можно работать лишь ограниченно; использование при интенсивном солнечном свете не допускается.
– Дождь, туман и снег во время измерений на свежем воздухе могут повлиять или исказить результаты измерений.
- В неблагоприятных условиях, например, при наличии плохо отражающих поверхностей макс. отклонение может составлять более 3 мм.
- Ковровые покрытия на полах, мягкая обивка мебели и портьеры не обеспечивают оптимального отражения лазера. Следует использовать гладкие светлые поверхности.
– При измерении через стекло (оконные стекла) возможно искажение результатов измерений.
– Функция экономии энергии автоматически отключает прибор.
– Очистка прибора производится мягкой тканью. Не допускайть попадания воды внутрь корпуса.

Код ошибки:

Err204: Ошибка в расчетах
Err208: Внутренняя ошибка
Err220: Поменять батарею
Err252: Слишком высокая температура: > 40°C
Err253: Слишком низкая температура: < 0°C

Err255: Принятый сигнал слишком слаб или Слишком большой период измерений

Err256: Принятый сигнал слишком мощный

Err261: За пределами диапазона измерений

Err500: Аппаратная ошибка

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений и функциональности следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем интервалы калибровки 1 – 2 года. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.

Технические характеристики (Подлежит техническим изменениямбез предварительного извещения. Rev22W03)
Определение расстояния
Точность (типичный)* ± 2 мм
Область измерения внутри** 0,2 м - 40 м
Определение угла
Диапазон измерения ± 90°
Разрешение 0,1°
Точность 0,1°
Класс лазеров	2 < 1 мВт(EN 60825-1:2014/AC:2017/AC:2017)
Длина волны лазера 650 нм
Рабочие условия	0°C ... 40°C, влажность воздуха макс.85% rН, без образования конденсата,рабочая высота не более 2000 м надуровнем моря
Условия хранения	-20°C ... 70°C,влажность воздуха макс. 80% rН
Эксплуатационные характеристикирадиомодуля	Интерфейс IEEE 802.15.4. LE ≥ 4.x(Digital Connection); Диапазон частот:Диапазон ISM (промышленный,научный и медицинский диапазон)2400-2483.5 МГц, 40 каналов;Излучаемая мощность: макс.10 мВт; Полоса частот: 2 МГц; Скоростьпередачи данных в бит/с: 1 Мбит/с;Модуляция: GFSK / FHSS
Автоматическое отключение	динамически в зависимостиот режима измерений:Лазер: 30 с - 5 минПрибор: 3 мин - 8 мин
Питающее напряжение 2 x 1,5	В LR03 (AAA)
Размеры (Ш x В x Г) 35 x 100	х 23 мм
Вес 82 г (с батарейки)

* Расстояние при измерении до 10 м при хорошо отражающей целевой поверхности и комнатной температуре. Погрешность измерений может увеличиться на ± 0,2 мм при увеличенных расстояниях и неблагоприятных условиях проведения измерений, например, при мощном солнечном излучении или целевых поверхностях со слабой отражающей способностью.
** При max. 5000 люкс

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и дополнительные инструкции см. по адресу: https://laserliner.com/info?an=ACZ
