LaserRange-Master T4 Pro - Telêmetro Laserliner - Manual de utilização gratuito

Tipo de produto	Telêmetro laser compacto
Dimensões (L x A x P)	35 x 100 x 23 mm
Peso	82 g (incl. pilha)
Alimentação	2 x 1,5V LR03 (AAA)
Funções principais	Medição de comprimentos, áreas, volumes; Pitágoras 1 e 2; Função angular 1 e 2; Medição permanente; Digital Connection
Precisão de medição de distância	±2 mm (usual até 10 m em boas condições)
Alcance de medição (interior)	0,2 m – 40 m
Medição de ângulos	±90°, resolução 0,1°, precisão 0,1°
Classe de laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Comprimento de onda do laser	650 nm
Interface Digital Connection	IEEE 802.15.4; banda ISM 2.4 GHz; alcance máx. 10 m; potência < 10 mW
Condições de trabalho	0°C a 40°C; humidade máx. 85% rH, sem condensação
Condições de armazenamento	-20°C a 70°C; humidade máx. 80% rH
Desconexão automática	Laser: 30 s – 5 min; Aparelho: 3 min – 8 min
Calibragem	Recomendado a cada 1-2 anos
Manutenção e limpeza	Limpar com pano levemente húmido; evitar produtos abrasivos e solventes
Segurança	Laser classe 2; não olhar para o feixe; não apontar para pessoas; manter afastado de crianças
Reparabilidade	Para reparos ou calibragem, contactar assistência UMAREX-LASERLINER

Perguntas frequentes - LaserRange-Master T4 Pro Laserliner

Como ligar e desligar o LaserRange-Master T4 Pro?

Prima o botão LIGAR/DESLIGAR por 2 segundos para ligar. Para desligar, prima novamente por 2 segundos. O aparelho também desliga automaticamente após 3-8 minutos de inatividade.

Como mudar a unidade de medição?

Com o aparelho ligado, prima o botão 1.2 (referido no manual) para alternar entre as unidades: metros (m), pés (ft), polegadas (in) e pés/polegadas (ft'in").

O que é a função Digital Connection?

É uma interface de rádio (IEEE 802.15.4) que permite transmitir dados de medição para um smartphone ou tablet através de uma aplicação. O alcance é de até 10 metros. Para ativar, utilize o botão correspondente e conecte-se via app.

Como limpar o telêmetro corretamente?

Use um pano macio levemente húmido. Evite produtos de limpeza, abrasivos ou solventes. Não deixe entrar água na caixa. Remova as pilhas antes de armazenamento prolongado.

O que fazer se aparecer o código de erro Err253?

O código Err253 indica que a temperatura está demasiado baixa (< 0°C). Leve o aparelho para um ambiente com temperatura entre 0°C e 40°C e aguarde aquecimento.

O laser é perigoso para os olhos?

Sim, o aparelho possui laser classe 2 (< 1 mW, 650 nm). Não olhe diretamente para o feixe nem para reflexos. Feche os olhos imediatamente se o feixe atingir os olhos e afaste a cabeça. Não use instrumentos óticos para observar o laser.

Qual a precisão da medição de distância?

A precisão usual é de ±2 mm para distâncias até 10 m, em superfície bem refletora e temperatura ambiente. Para distâncias maiores ou condições adversas, o erro pode aumentar até ±0,2 mm/m.

Pode ser utilizado ao ar livre?

Sim, mas com limitações. Evite radiação solar forte, chuva, nevoeiro ou neve, pois podem falsear os resultados. Superfícies com má reflexão também afetam a medição. Utilize apenas em condições meteorológicas adequadas.

Como medir uma área?

Selecione a função Área no visor. Meça o comprimento (1ª medição) e a largura (2ª medição). O resultado em m² é apresentado automaticamente. Consulte o manual para diagramas detalhados.

Como guardar o aparelho quando não está em uso?

Remova as pilhas para evitar corrosão. Armazene num local limpo e seco, com temperatura entre -20°C e 70°C e humidade máxima de 80% rH. Guarde na embalagem original para proteção.

MANUAL DE UTILIZADOR LaserRange-Master T4 Pro Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Finalidade de aplicação

Telémetro laser compacto para a medição de comprimentos, áreas e volumes – com interface Digital Connection e função de medição angular

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• Para a utilização exterior, tenha o cuidado de só usar o aparelho com condições meteorológicas correspondentes ou com medidas de proteção adequadas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser! Não olhe para o raio laser! Classe de laser 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Manipulações (alterações) no dispositivo a laser não são permitidas.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos óticos (lupa, microscópio, telescópio, ...).

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE, que é abrangida pela diretiva RED 2014/53/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

- A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

Indicações de segurança

Lidar com radiação de radiofrequência RF

• O aparelho de medição está equipado com uma interface via rádio.
• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética e à radiação de radiofrequência nos termos da diretiva RED 2014/53/UE.
• A Umarex GmbH & Co. KG declara que o modelo de equipamento de rádio LaserRange-Master T4 Pro está em conformidade com os requisitos essenciais e demais disposições da diretiva europeia sobre Radio Equipment 2014/53/UE (RED). O texto integral da declaração de conformidade da UE está disponível no seguinte endereço de Internet:
  https://laserliner.com/info?an=ACZ

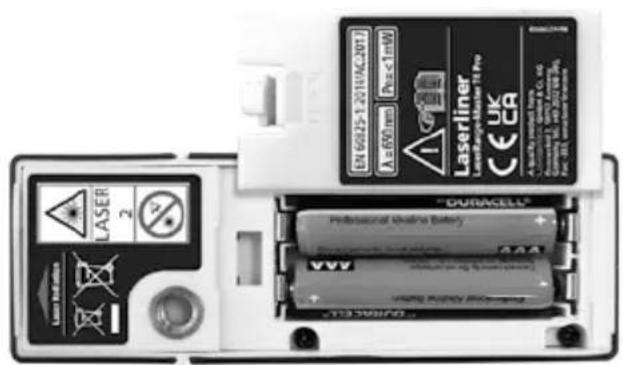

Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas (2 x tipo AAA) de acordo com os símbolos de instalação. Observe a polaridade correta.

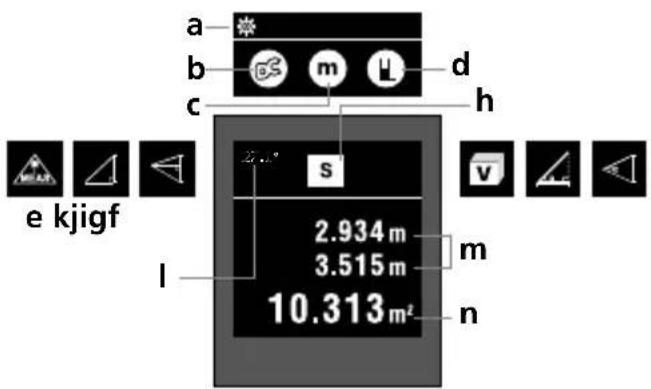

VISOR:

a Menu de ajuste
b Função Digital Connection
c Unidade de medição m / pé / polegada / _ ' "
d Nível de medição (referência) atrás / rosca / à frente
e Medição permanente / Medição de comprimentos
f Pitágoras 1
g Pitágoras 2

h Medição de áreas
i Medição de volumes
j Função angular 1
k Função angular 2
Valor de medição função angular
m Valores intermédios
n Valores medidos / Resultados da medição Unidade m / pé / polegada / _' _"

Laserliner

1.

TECLADO:

1. Medição

2. LIGAR / DESLIGAR

2.

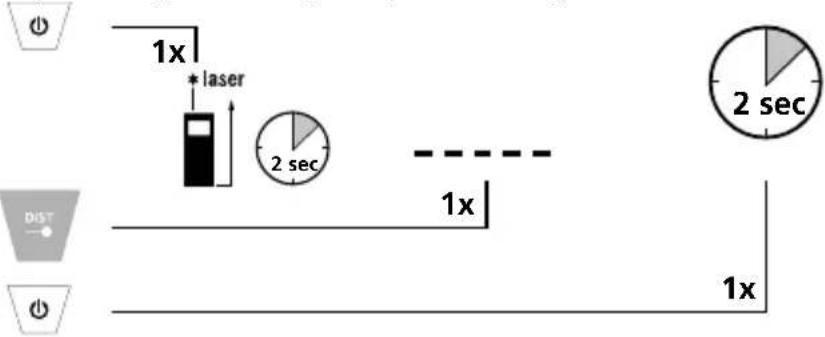

Ligar, medir e desligar:

Aparelho ligado Medição Aparelho desligado

Após a ligação o aparelho é iniciado com a medição permanente.

Mudar a unidade de medição:

m / pé / polegada / _' _"

1.2

Mudar o nível de medição (referência):

atrás / rosca / à frente

1.2

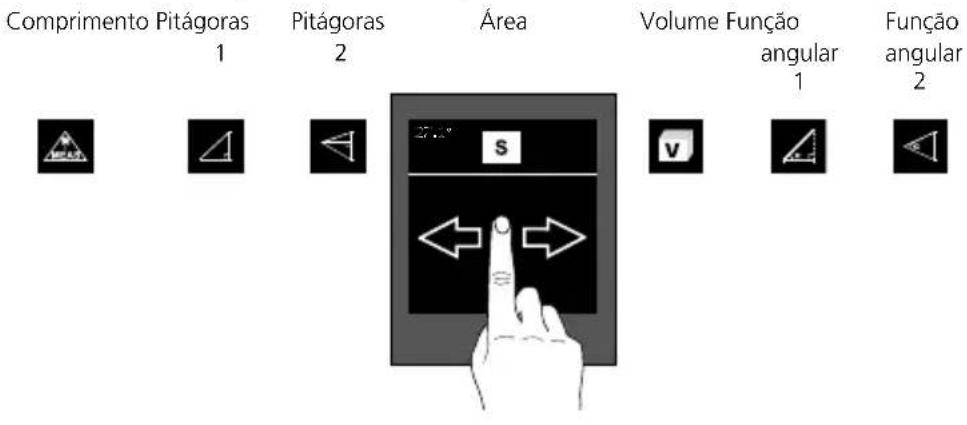

Mudar as funções de medição:

Medição de comprimentos:

Aparelho ligado medição / hold

! Após a ligação o aparelho é iniciado com a medição permanente.

Função de Pitágoras 1:

Pitágoras 1 1.ª medição 2.ª medição Resultado

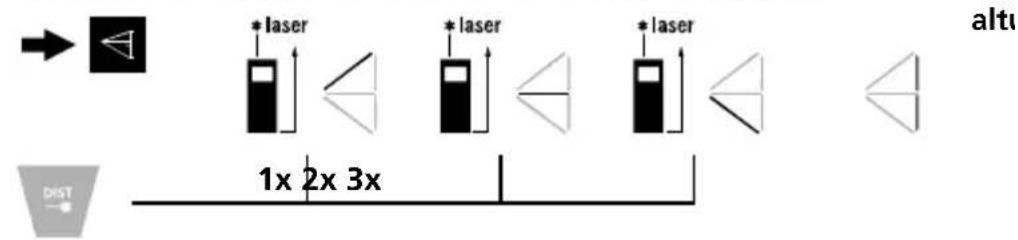

Função de Pitágoras 2:

Pitágoras 2 1.ª medição 2.ª medição 3.ª medição Resultado

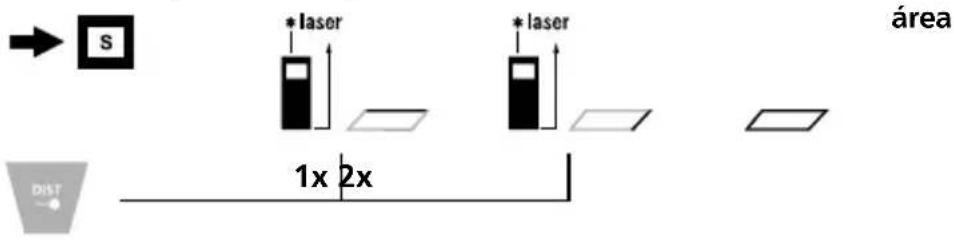

Área 1ª medição 2.ª medição Resultado

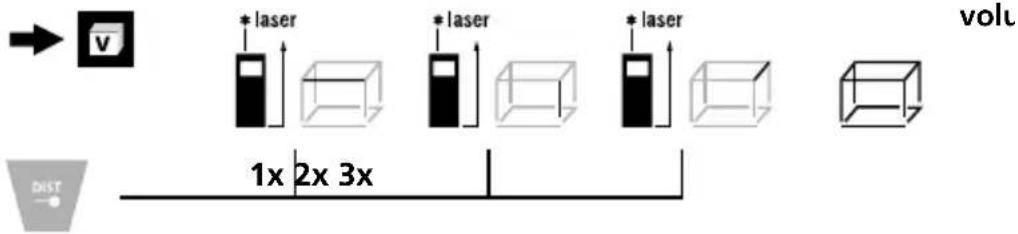

Volume 1.ª medição 2.ª medição 3.ª medição Resultado

Função angular 1:

Função angular 1 Medição

Os resultados de medição são calculados automaticamente através do sensor de inclinação 360°.

A traseira do aparelho serve de superfície de referência para a medição de ângulos.

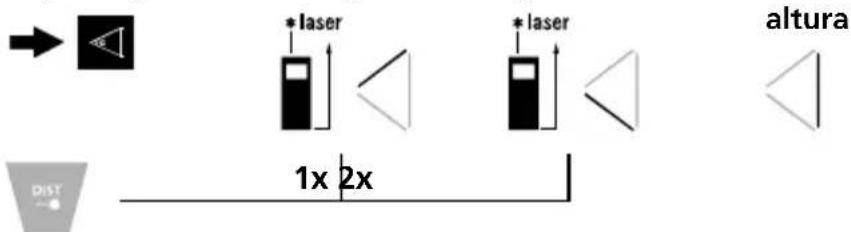

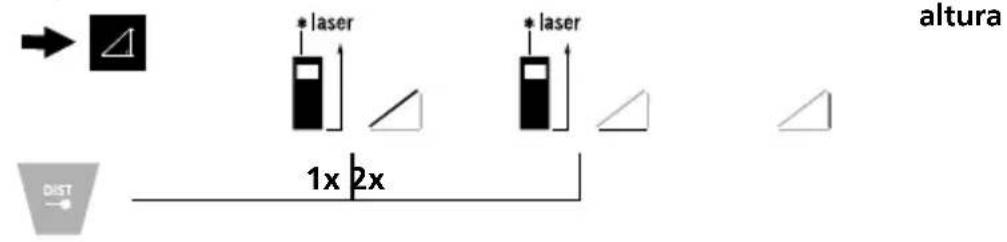

Função angular 2:

Função angular 2 1.ª medição 2.ª medição Resultado

O resultado angular é calculado através do sensor de inclinação 360°.

A traseira do aparelho serve de superfície de referência para a medição de ângulos.

Transmissão de dados

O aparelho dispõe de Digital Connection, que permite a transmissão de dados, com a tecnologia de radiocomunicação, para terminais móveis com interface via rádio (p. ex. smartphone, tablet).
O requisito do sistema para Digital Connection pode ser consultado em https://packd.li/ll/bl2/v2
O aparelho pode estabelecer uma ligação por rádio com aparelhos compatíveis com o padrão de rádio IEEE 802.15.4. O padrão de rádio IEEE 802.15.4 é um protocolo de transmissão para Wireless Personal Area Networks (WPAN).
O alcance está concebido para uma distância máx. de 10 m do terminal e depende significativamente das condições ambientais, como p. ex. a espessura e a composição de paredes, fontes de interferências radio-elétricas, assim como propriedades de envio / receção do terminal.

Ativar / Desativar Digital Connection:

1.2

O símbolo Digital Connection aparece no visor após a ativação. Com a função ativada é possível conectar um terminal móvel ao aparelho de medição através de uma App.

Aplicação (App)

Para a utilização de Digital Connection é necessária uma aplicação, que pode ser descarregada nas lojas correspondentes conforme o terminal:

Assegure-se de que a interface rádio do terminal móvel está ativada.

Após o início da aplicação e com Digital Connection ativada pode ser estabelecida uma ligação entre um terminal móvel e o aparelho de medição. Se a aplicação detetar vários aparelhos de medição ativos, selecione o aparelho de medição correto.

Na próxima vez que iniciar, este aparelho de medição pode ser automaticamente ligado.

Laserliner

Indicações importantes

• O laser indica o ponto de medição até ao qual é efetuada a medição No feixe laser não pode haver interferências de objetos.
• Ao efectuar a medição, o aparelho compensa temperaturas ambiente diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura.
• O aparelho só pode ser usado no exterior com limitações e não podeser usado com radiação solar forte.
• Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar ou falsificar os resultados da medição.
• Se houver condições desfavoráveis, como p. ex. superfícies com más características refletoras, a divergência máx. pode ser superior a 3 mm.
• Alcatifas, estofos ou cortinas não refletem idealmente o laser. Utilize superfície lisas.
• Nas medições através de vidro (vidros de janelas), os resultados de medição podem ser falsificados.
• Uma função de poupança de energia desliga automaticamente o aparelho.
• Limpar com um pano macio. Não pode penetrar água na caixa.

Código de erro:

Err253: A temperatura é demasiado baixa: < 0°C

Err255: Sinal recebido demasiado fraco ou o tempo de medição é longo demais

Err256: Sinal recebido demasiado forte

Err261: Fora da margem de medição

Err500: Erro de hardware

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Dados técnicos (sujeito a alterações técnicas Rev22W03)

Medição da distância
Exatidão (usual)* ± 2 mm
Margem de medição (interior)**	0,2 m - 40 m
Medição de ângulos
Margem de medição ± 90°
Resolução 0,1°
Exatidão 0,1°
Classe de laser	2 / < 1 mW(EN 60825-1:2014/AC:2017/AC:2017)
Comprimento de onda laser 6	50 nm
Condições de trabalho	0°C ... 40°C, humidade de ar máx.85% rH, sem condensação,altura de trabalho máx. de 2000 mem relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C,humidade de ar máx. 80% rH
Dados operacionais do módulo de rádio	Interface IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Banda de frequências:banda ISM 2400-2483.5 MHz, 40 canais;Potência de transmissão: no máx. 10mW; Largura de banda: 2 MHz; Taxa debits: 1 Mbit/s; Modulação: FSK / FHSS
Desconexão automática	Dinâmica conforme o modo de medição:Laser: 30 seg. - 5 min.Aparelho: 3 min. - 8 min.
Abastecimento de corrente 2 x 1,5V LR03 (AAA)
Dimensões (L x A x P) 35 x 100 x 23 mm
Peso 82 g (incl. pilha)

* até 10 m de distância de medição com superfície alvo bem refletora e temperatura ambiente. No caso de distâncias superiores e condições de medição desfavoráveis, como p. ex. radiação solar forte ou superfícies alvo mal refletoras, a divergência de medição pode aumentar ± 0,2 mm/m.
** com um máx. de 5000 Lux

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

https://laserliner.com/info?an=ACZ
