LaserRange-Master T4 Pro - Avståndsmätare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Kompakt lasermätare
Mått (L x H x B)	35 x 100 x 23 mm
Vikt	82 g (inkl. batteri)
Strömförsörjning	2 x 1,5V LR03 (AAA)
Huvudfunktioner	Mätning av längder, ytor, volymer; Pythagoras 1 och 2; Vinkelfunktion 1 och 2; Kontinuerlig mätning; Digital Connection
Mätnoggrannhet avstånd	±2 mm (vanligt upp till 10 m vid goda förhållanden)
Mätområde (inomhus)	0,2 m – 40 m
Vinkelmätning	±90°, upplösning 0,1°, noggrannhet 0,1°
Laserklass	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laservåglängd	650 nm
Digital Connection-gränssnitt	IEEE 802.15.4; ISM-band 2,4 GHz; max räckvidd 10 m; effekt < 10 mW
Arbetsförhållanden	0°C till 40°C; max luftfuktighet 85% rH, ej kondenserande
Förvaringsförhållanden	-20°C till 70°C; max luftfuktighet 80% rH
Automatisk avstängning	Laser: 30 s – 5 min; Enhet: 3 min – 8 min
Kalibrering	Rekommenderas var 1-2 år
Underhåll och rengöring	Rengör med en lätt fuktad trasa; undvik slipande medel och lösningsmedel
Säkerhet	Laser klass 2; titta inte in i strålen; rikta inte mot personer; håll borta från barn
Reparerbarhet	För reparationer eller kalibrering, kontakta UMAREX-LASERLINER support

Vanliga frågor - LaserRange-Master T4 Pro Laserliner

Hur slår man på och stänger av LaserRange-Master T4 Pro?

Tryck på PÅ/AV i 2 sekunder för att slå på. För att stänga av, tryck igen i 2 sekunder. Enheten stängs också av automatiskt efter 3-8 minuters inaktivitet.

Hur ändrar man mätenheten?

Med enheten påslagen, tryck på knappen 1.2 (anges i manualen) för att växla mellan enheter: meter (m), fot (ft), tum (in) och fot/tum (ft'in").

Vad är Digital Connection-funktionen?

Det är ett radiogränssnitt (IEEE 802.15.4) som möjliggör överföring av mätdata till en smartphone eller surfplatta via en app. Räckvidden är upp till 10 meter. För att aktivera, använd motsvarande knapp och anslut via appen.

Hur rengör man lasermätaren korrekt?

Använd en mjuk, lätt fuktad trasa. Undvik rengöringsmedel, slipmedel eller lösningsmedel. Låt inte vatten komma in i höljet. Ta ur batterierna vid längre förvaring.

Vad gör man om felkoden Err253 visas?

Koden Err253 indikerar att temperaturen är för låg (< 0°C). Flytta enheten till en miljö med temperatur mellan 0°C och 40°C och vänta på uppvärmning.

Är lasern farlig för ögonen?

Ja, enheten har laser klass 2 (< 1 mW, 650 nm). Titta inte direkt in i strålen eller reflexer. Blunda omedelbart om strålen träffar ögonen och vrid bort huvudet. Använd inte optiska instrument för att titta på lasern.

Vilken noggrannhet har avståndsmätningen?

Vanlig noggrannhet är ±2 mm för avstånd upp till 10 m, på välreflekterande yta och rumstemperatur. För längre avstånd eller ogynnsamma förhållanden kan felet öka upp till ±0,2 mm/m.

Kan den användas utomhus?

Ja, men med begränsningar. Undvik stark solstrålning, regn, dimma eller snö, eftersom de kan påverka resultaten. Ytor med dålig reflektion påverkar också mätningen. Använd endast under lämpliga väderförhållanden.

Hur mäter man en yta?

Välj funktionen Yta på displayen. Mät längden (1:a mätning) och bredden (2:a mätning). Resultatet i m² visas automatiskt. Se manualen för detaljerade diagram.

Hur förvarar man enheten när den inte används?

Ta ur batterierna för att undvika korrosion. Förvara på en ren, torr plats med temperatur mellan -20°C och 70°C och max luftfuktighet 80% rH. Förvara i originalförpackningen för skydd.

BRUKSANVISNING LaserRange-Master T4 Pro Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / Användningsområde

Kompakt laseravständsmätare för mätning av längder, ytor och volymer – med Digital Connection-gränssnitt och funktion för vinkelmätning

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Se till att apparaten vid användning utomhus bara används vid gynn-samma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Det är inte tillåtet att manipulera (ändra) laserapparaten.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU, som täcks av RED-riktlinjen 2014/53/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Säkerhetsföreskrifter

Kontakt med radiovågor

• Mätapparaten är utrustad med ett radiogränssnitt.
• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet och radiovågor i enlighet med RED-riktlinjen 2014/53/EU.
• Härmed förklarar Umarex GmbH & Co. KG, att radioanläggningen LaserRange-Master T4 Pro s uppfyller de viktiga kraven och andra bestämmelser enligt riktlinjen för europeisk radioutrustning 2014/53/EU (RED). Den fullständiga texten i EU:s konformitetsförklaring kan hämtas på följande internetadress: https://laserliner.com/info?an=ACZ

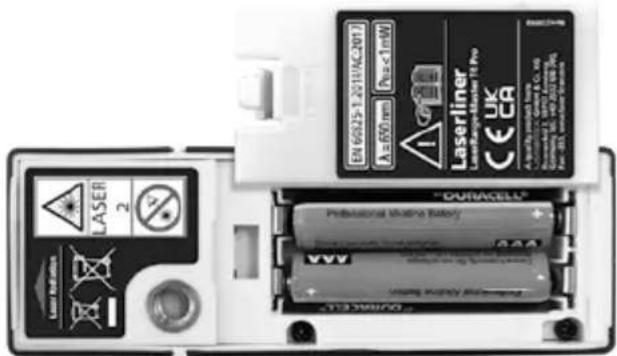

Sätt i batterierna

Öppna batterifacket och lägg i batterier (2 x typ AAA) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

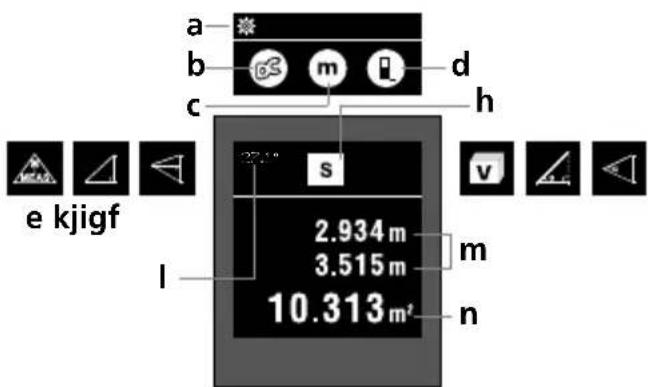

DISPLAY:

a Inställningsmeny
b Digital Connection-funktion
c Mätenhet m / fot / tum / _' _"
d Måttplan (referens) Bak / Gänga / Fram
e Kontinuerlig mätning / Längdmätning

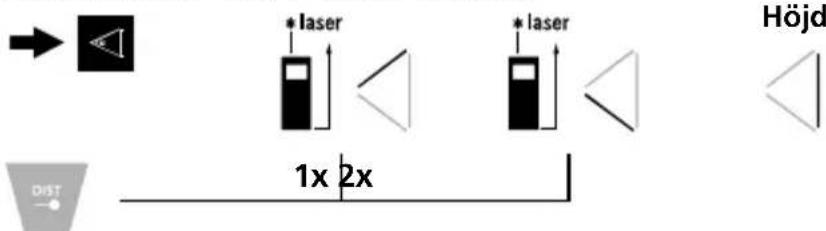

f Pythagoras 1
g Pythagoras 2

h Ytmätning
i Volymmätning
j Vinkelfunktion 1
k Vinkelfunktion 2
I Mätvärde för vinkelfunktion
m Mellanvärden
n Mätvärden / Mätresultat Enhet m / fot / tum / _' _"

Laserliner

1.

Knappsats:

1. Mät

2. På / Av

2.

Påslagning, mätning och avstängning:

Efter påslagning startar enheten med kontinuerlig mätning.

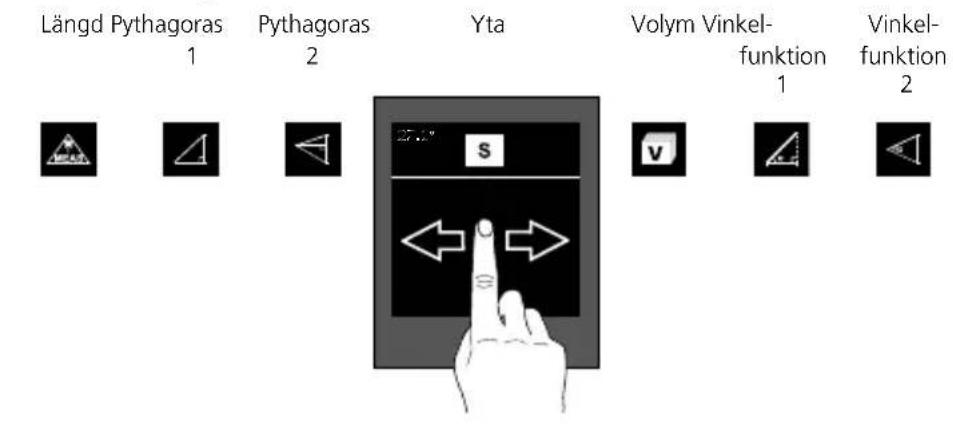

Omkoppling av mätfunktioner:

Längdmätning:

Enhet På Mät / Hold

! Efter påslagning startar enheten med kontinuerlig mätning.

Mätresultaten anges automatiskt med hjälp av en 360° lutningssensor.

! Apparatens baksida fungerar som referensyta för mätning av vinklar.

Vinkelfunktion 2:

Vinkelfunktion 2 Mät 1 Mät 2 Resultat

Mätresultatet anges med hjälp av en 360° lutningssensor.

! Apparatens baksida fungerar som referensyta för mätning av vinklar.

Enheten har en digital anslutning vilket gör att data kan sändas med radioteknik till mobila enheter med radiogränssnitt (t.ex. smartmobil, surfplatta).

Systemkraven för en digital anslutning finns under

Enheten kan koppla en fjärranslutning med standarden IEEE 802.15.4 för kompatibla enheter. Fjärrstandarden IEEE 802.15.4 är ett överföringsprotokoll för Wireless Personal Area Networks (WPAN).

Räckvidden är max. 10 m avständ från slutenheten och beror i stor utsträckning på omgivningsförhållandena, som t.ex. väggars tjocklek och sammansättning, störande radiokällor samt sändnings- och mottagningsegenskaper för slutenheten.

Digital Connection-symbolen visas efter aktivering på skärmen. Vid aktiv funktion kan en mobil slutenhet anslutas till mätapparaten med hjälp av en app.

Programvara (app)

Det krävs en app för att använda den digitala anslutningen.

Du kan ladda ner den i motsvarande butiker beroende på enhet:

Se till att den mobila enhetens radiogränssnitt är aktivt.

Efter att appen har startats och den digitala anslutningen är aktiv kan en anslutning upprättas mellan en mobil enhet och mätapparaten. Om programvaran hittar flera aktiva mätapparater väljer du den mätapparat som passar.

Vid nästa start kan denna mätapparat anslutas automatiskt.

Laserliner

Viktiga anvisningar

– Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.
- Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förflyttning till annan plats med stor temperaturskillnad.
- Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
- Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.
- Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.
- Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.
- Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.
- En energisparfunktion stänger av enheten automatiskt.
- Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Felkod:

Err204: Beräkningsfel

Err208: Internt fel

Err252: Temperaturen är för hög: > 40°C

Err253: Temperaturen är för låg: < 0°C

Err255: Den mottagna signalen är för svag eller mättiden är för lång

Err256: Den mottagna signalen är för stark

Err261: Utanför mätområdet

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibrerings-intervall på 1-2 år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Tekniska data (Med reservation för tekniska ändringar. Rev22W03)
Avständsmätning
Noggrannhet (normal)* ± 2 mm
Mätområde (inomhus)** 0,2 m - 40 m
Vinkelmätning
Mätområde ± 90°
Upplösning 0,1°
Noggrannhet 0,1°
Laserklass	2 / < 1 mW(EN 60825-1:2014/AC:2017/AC:2017)
Laservågslängd 650 nm
Arbetsbetingelser	0°C ... 40°C, luftfuktighet max.85% rH, icke-kondenserande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,luftfuktighet max. 80% rH
Driftdata för radiomodul	Gränssnitt IEEE 802.15.4. LE ≥ 4.x(Digital Connection); Frekvensband:ISM-band 2400-2483.5 MHz, 40 kanaler; Sändareffekt: max 10 mW;Bandbredd: 2 MHz; Bitmängd: 1 Mbit/s;Modulering: GFSK/FHSS
Automatisk avstängning	dynamiskt beroende på mätläge:Laser: 30 sek. - 5 min.Enhet: 3 - 8 min.
Strömförsörjning 2 x 1,5V LR03 (AAA)
Mätt (B x H x Dj) 35 x 100 x 23 mm
Vikt 82 g (inklusive batterier)

* Upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid större avständ och ogynnsamma mätvillkor, exempelvis starkt solsken eller svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m.
** vid max. 5000 lux

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på:

https://laserliner.com/info?an=ACZ

Laserliner

!

Omgang med laser klasse 2

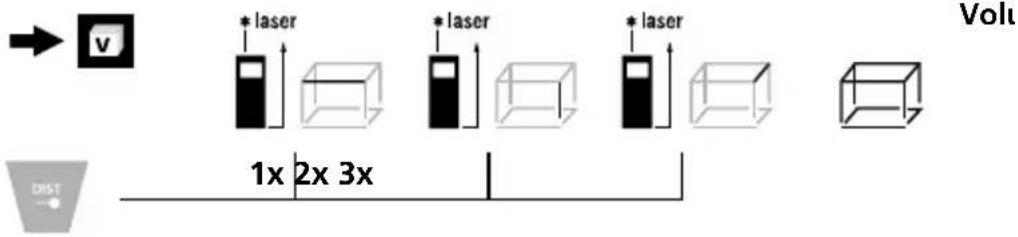

Volum 1. Måling 2. Måling 3. Måling Resultat
