RollPilot Mini - Avståndsmätare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Mekaniskt hjulmätare
Märke	Laserliner
Modell	RollPilot Mini
Mått (utdraget)	124 x 1100 x 159 mm
Mått (ihopvikt)	124 x 550 x 159 mm
Vikt	550 g
Strömförsörjning	Mekanisk (utan batteri)
Mätområde	0 till 9 999,9 m
Noggrannhet	± 0,1 %
Hjulets omkrets	500 mm
Hjulets diameter	159 mm
Hjulets radie	79,5 mm
Funktioner	Mått från vägg till vägg, vägg till punkt, punkt till punkt
Nollställning	Genom att trycka på avsedd knapp
Halkfri handtag	Ja
Teleskopiskt skaft	Ja, två justeringsnivåer
Mekanisk räknare	Ja, med digital display
Rörlig visare	Ja, för positionsmarkering
Uppfällbart stöd	Ja
Material	Plast, metall
Överensstämmelse	CE
Återvinning	Apparaten är återvinningsbar, kasta den inte i hushållsavfallet
Rengöring	Med en mjuk, torr trasa
Reparerbarhet	Kontakta kundtjänst

Vanliga frågor - RollPilot Mini Laserliner

Hur mäter man ett avstånd från vägg till vägg med RollPilot Mini?

Placera baksidan av hjulet mot den första väggen. Rulla hjulet mot den andra väggen samtidigt som du håller skaftet i konstant vinkel. Avläs det visade avståndet och lägg till hjulets diameter (159 mm) för att få det verkliga avståndet.

Hur nollställer man räknaren?

Tryck på nollställningsknappen (märkning 5) på räknarens sida. Den mekaniska räknaren nollställs omedelbart.

Vad är apparatens noggrannhet?

Noggrannheten är ± 0,1 %, vilket garanterar tillförlitliga mätningar för avstånd upp till 9 999,9 m.

Hur förlänger man det teleskopiska skaftet?

Dra försiktigt i skaftets två sektioner. Det har två kontinuerliga justeringsnivåer för att anpassa sig till din längd. Stäng ihop efter användning.

Hur mäter man från en punkt till en annan?

Placera den rörliga visaren (märkning 7) på den första punkten. Rulla hjulet i en rak linje till den andra punkten. Läs avståndet direkt på räknaren.

Kräver apparaten batterier?

Nej, RollPilot Mini är helt mekanisk och fungerar utan batteri. Den använder ett mäthjul och en mekanisk räknare.

Hur underhåller man avståndsmätaren?

Rengör hjulet och räknaren med en mjuk, torr trasa efter varje användning. Undvik vatten och slipande rengöringsmedel. Förvara den på en torr plats.

Vad är det maximala mätområdet?

Det maximala mätområdet är 9 999,9 meter, nästan 10 km, vilket gör det möjligt att mäta mycket långa avstånd.

Hur mäter man från en vägg till en specifik punkt?

Placera baksidan av hjulet mot väggen. Rulla hjulet i en rak linje till den markerade punkten. Lägg till hjulets radie (79,5 mm) till det avlästa värdet för att få det exakta avståndet.

Vad gör man om mätningarna verkar felaktiga?

Se till att hjulet rullar utan att glida och att skaftet hålls i en konstant vinkel under mätningen. Kontrollera att räknaren är nollställd innan du börjar. Om problemet kvarstår, kontakta kundtjänst.

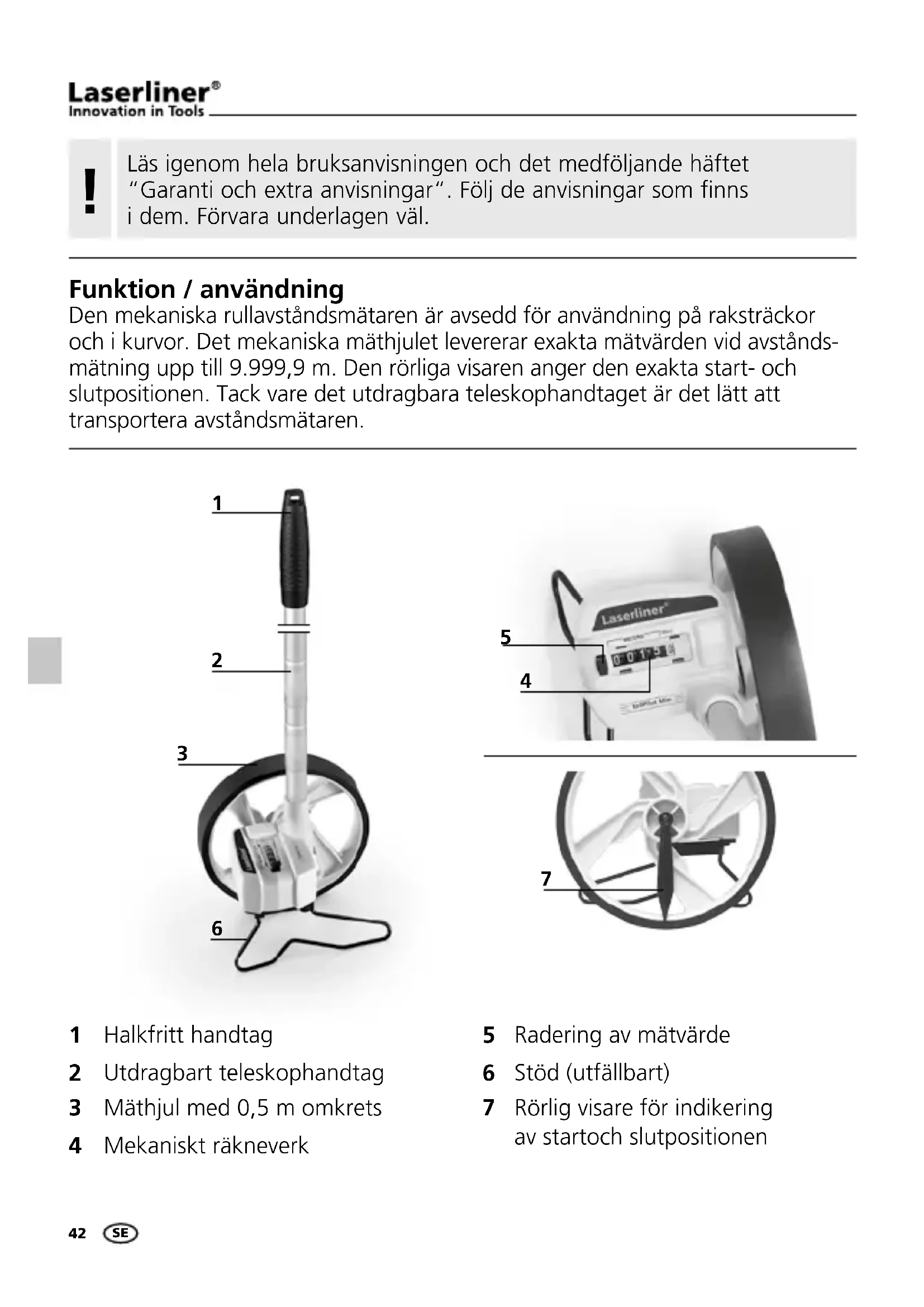

BRUKSANVISNING RollPilot Mini Laserliner

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.

Funktion / användning

Den mekaniska rullavständsmätaren är avsedd för användning på raksträckor och i kurvor. Det mekaniska mäthjulet levererar exakta mätvärden vid avständsmätning upp till 9.999,9 m. Den rörliga visaren anger den exakta start- och slutpositionen. Tack vare det utdragbara teleskophandtaget är det lätt att transportera avständsmätaren.

1 2 3 6

Laserliner® 5 4 7

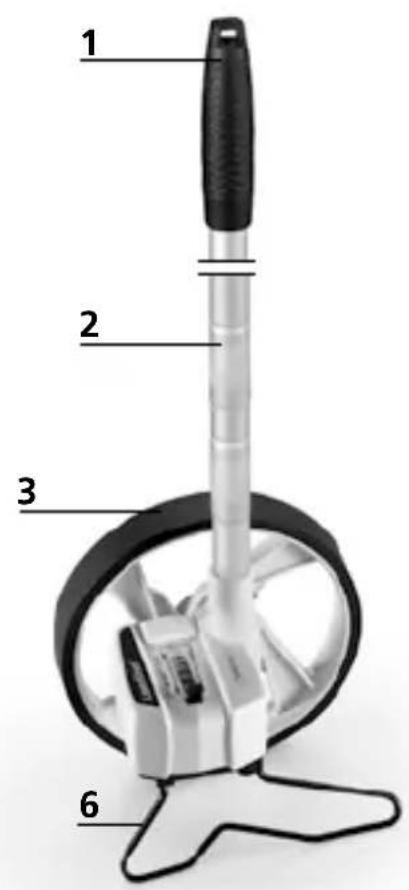

1 Halkfritt handtag
2 Utdragbart teleskophandtag
3 Mäthjul med 0,5 m omkrets

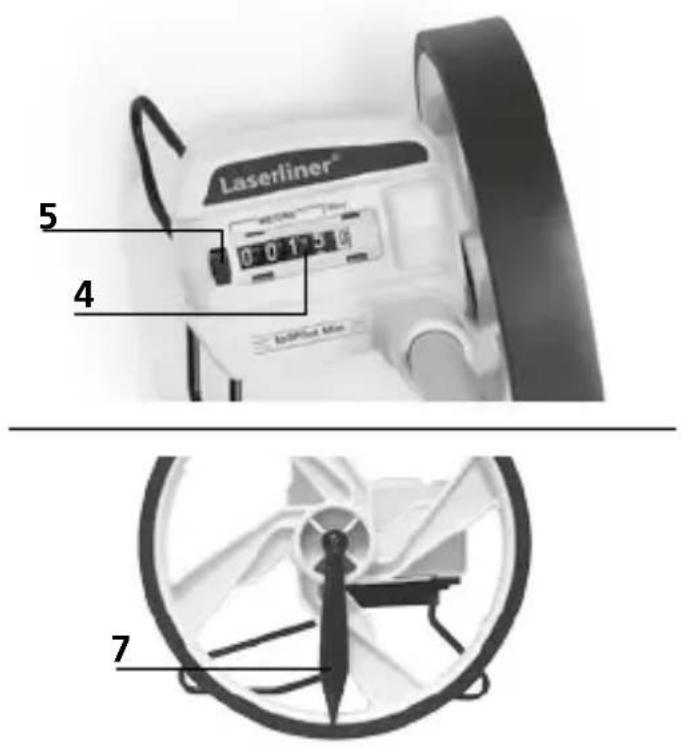

4 Mekaniskt räkneverk

5 Radering av mätvärde
6 Stöd (utfällbart)
7 Rörlig visare för indikering av startoch slutpositionen

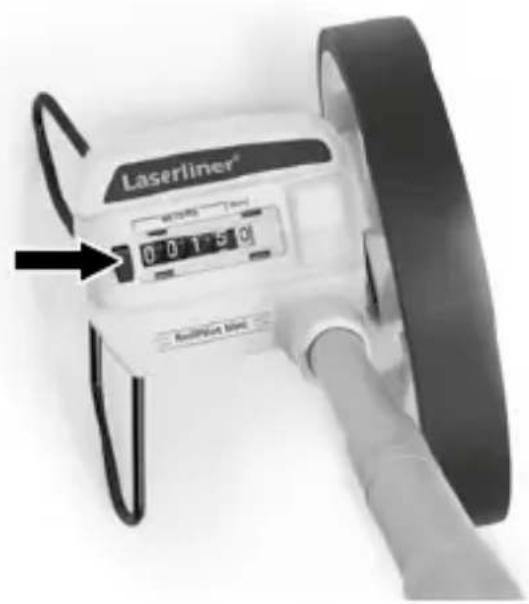

1 Radering av mätvärde

Genom att trycka på knappen 5 nollställs det mekaniska räkneverket.

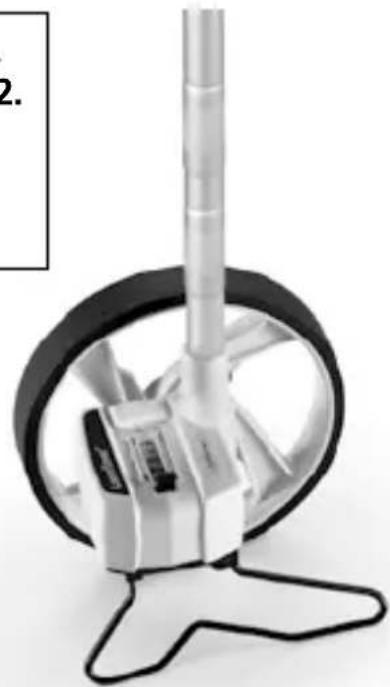

Teleskophandtaget kan ställas in steglöst i dubbla lägen.

1. 2.

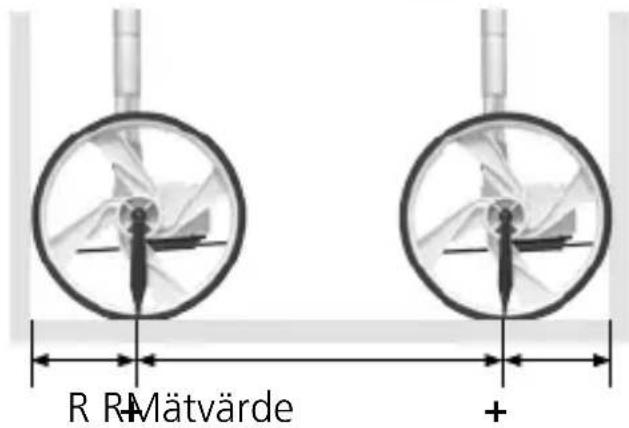

3 Mätning mellan två väggar

1. Ställ mäthjulet med hjulets bakkant mot väggen.
2. Kör mäthjulet rakt fram till den andra väggen.
3. Läs av mätvärdet och lägg till hjulets diameter.

R RMätvärde +

För att få ett noggrant mätvärde måste styrstången hållas i samma vinkel under hela mätningen. En lodrät uppriktning rekommenderas.

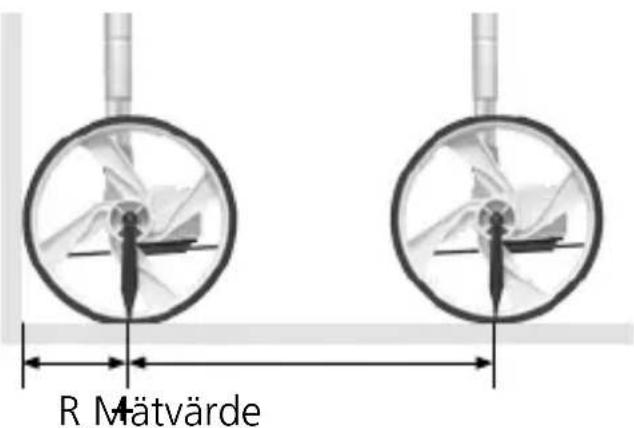

4 Mätning från en vägg till en punkt

1. Ställ mäthjulet med hjulets bakkant mot väggen.
2. Kör mäthjulet rakt fram till den markerade punkten.
3. Läs av mätvärdet och lägg till hjulets radie.

R Mätvärde

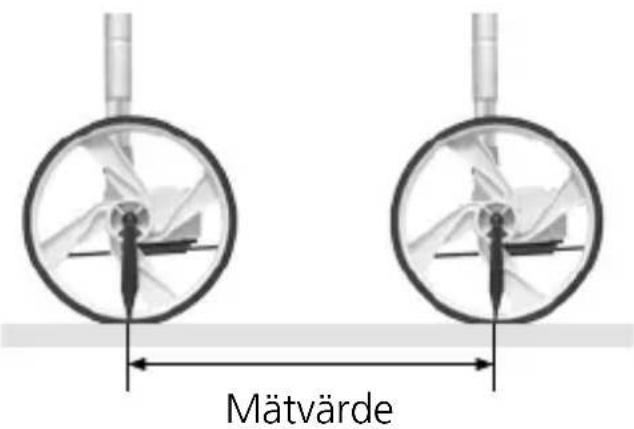

5 Mätning mellan två punkter

1. Ställ visaren (7) på den först markerade punkten.
2. Kör mäthjulet rakt fram till den andra markerade punkten.
3. Läs av mätvärdet.

Mätvärde

Tekniska data Tekniska ändringar förbehålls. 09.2014

Noggrannhet ± 0,1%
Räckvidd 0 – 9.999,9 m
Mäthjulets omkrets 500 mm
Mäthjulets diameter 159 mm
Mäthjulets radie 79,5 mm
Mått (B x H x Dj)	124 x 1100 x 159 mm (utdraget) / 124 x 550 x 159 mm
Vikt 550 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här apparaten kan återvinnas och innehåller återvinningsbara material.

CE

När den tjänat ut ska den därför lämnas in för korrekt återvinning, och den får aldrig kastas med det normala hushållsavfallet.

Återvinning ska ske hos en kommunal eller annan tillåten återvinningsstation och aktuella gällande föreskrifter ska följas.

Vid tveksamhet kan man kontakta kommunen för att få information om var återvinning kan ske.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

!
