RollPilot Mini - Дальномір Laserliner - Безкоштовний посібник користувача

Тип продукту	Механічний колісний далекомір
Бренд	Laserliner
Модель	RollPilot Mini
Розміри (розтягнутий)	124 x 1100 x 159 мм
Розміри (складений)	124 x 550 x 159 мм
Вага	550 г
Живлення	Механічне (без батарейки)
Діапазон вимірювання	від 0 до 9 999,9 м
Точність	± 0,1 %
Довжина кола колеса	500 мм
Діаметр колеса	159 мм
Радіус колеса	79,5 мм
Функції	Вимірювання від стіни до стіни, від стіни до точки, від точки до точки
Скидання	Натисканням спеціальної кнопки
Протиковзка ручка	Так
Телескопічна ручка	Так, два рівні регулювання
Механічний лічильник	Так, з цифровим дисплеєм
Рухома стрілка	Так, для позначення позицій
Відкидна підставка	Так
Матеріали	Пластик, метал
Відповідність	CE
Переробка	Прилад підлягає переробці, не викидати у побутове сміття
Очищення	М'якою сухою ганчіркою
Ремонтопридатність	Зверніться до сервісного центру

Часті запитання - RollPilot Mini Laserliner

Як виміряти відстань від стіни до стіни за допомогою RollPilot Mini?

Прикладіть задню частину колеса до першої стіни. Прокотіть колесо до другої стіни, тримаючи ручку під постійним кутом. Зніміть показану відстань і додайте діаметр колеса (159 мм), щоб отримати реальну відстань.

Як скинути лічильник?

Натисніть кнопку скидання (позначка 5), розташовану на боці лічильника. Механічний лічильник миттєво скидається на нуль.

Яка точність приладу?

Точність становить ± 0,1 %, що гарантує надійні вимірювання для відстаней до 9 999,9 м.

Як розсунути телескопічну ручку?

Обережно потягніть за дві секції ручки. Вона має два рівні безперервного регулювання, щоб підлаштуватися під ваш зріст. Закрийте після використання.

Як виміряти від однієї точки до іншої?

Розташуйте рухому стрілку (позначка 7) на першій точці. Прокотіть колесо по прямій лінії до другої точки. Зніміть показ відстані безпосередньо з лічильника.

Чи потребує прилад батарейок?

Ні, RollPilot Mini повністю механічний і працює без батарейок. Він використовує вимірювальне колесо та механічний лічильник.

Як доглядати за далекоміром?

Очищуйте колесо та лічильник м'якою сухою ганчіркою після кожного використання. Уникайте води та абразивних засобів. Зберігайте в сухому місці.

Який максимальний діапазон вимірювання?

Максимальний діапазон становить 9 999,9 метрів, майже 10 км, що дозволяє вимірювати дуже великі відстані.

Як виміряти від стіни до певної точки?

Прикладіть задню частину колеса до стіни. Прокотіть колесо по прямій лінії до позначеної точки. Додайте радіус колеса (79,5 мм) до отриманого значення, щоб отримати точну відстань.

Що робити, якщо вимірювання здаються неточними?

Переконайтеся, що колесо котиться без ковзання, а ручка залишається під постійним кутом під час вимірювання. Перевірте, чи лічильник скинуто на нуль перед початком. Якщо проблема не зникає, зверніться до сервісного центру.

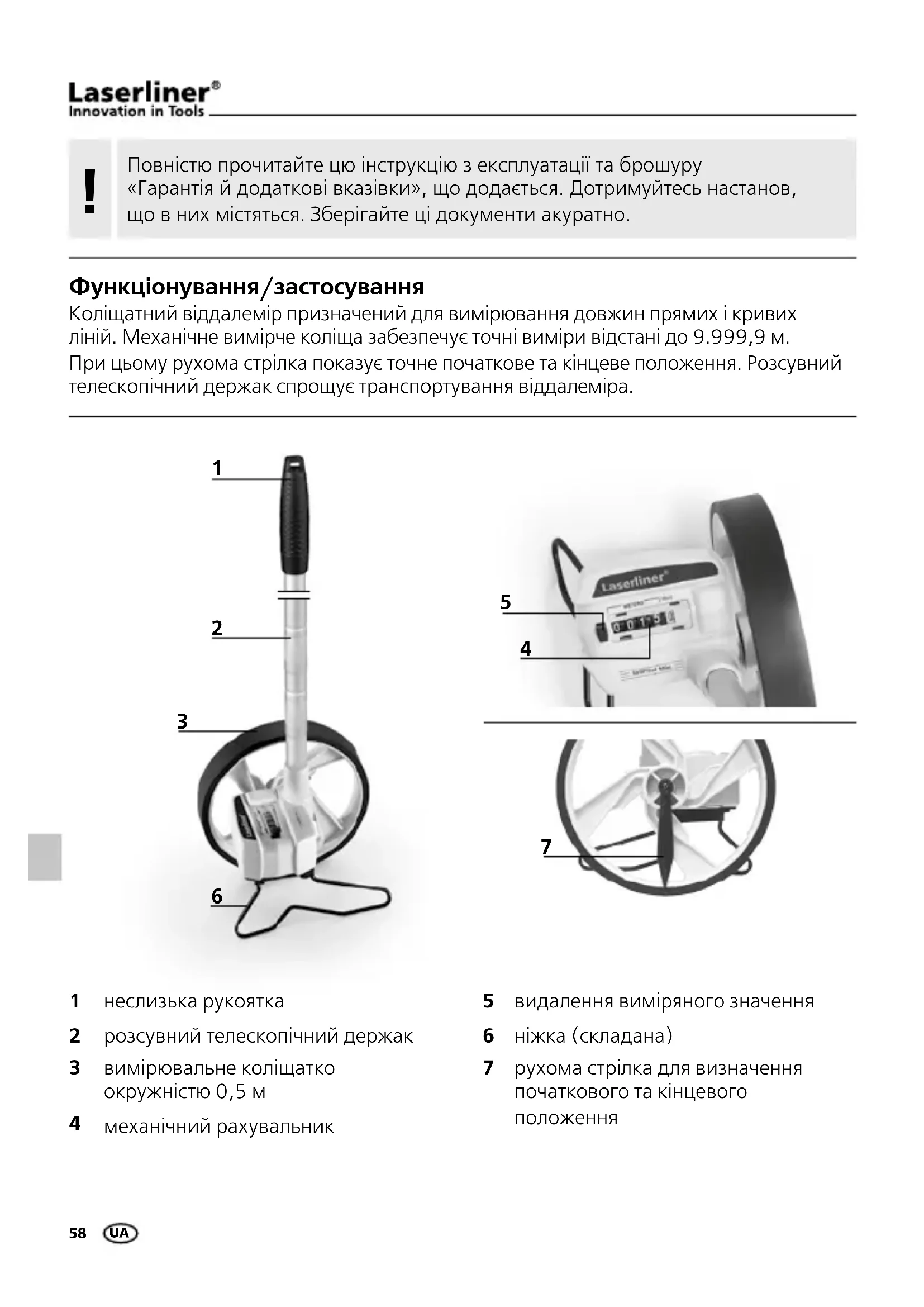

ПОСІБНИК КОРИСТУВАЧА RollPilot Mini Laserliner

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Функціонування/застосування

Коліщатний віддалемір призначений для вимірювання довжин прямих і кривих ліній. Механічне вимірче коліща забезпечує точні виміри відстані до 9.999,9 м.

При цьому рухома стрілка показує точне початкове та кінцеве положення. Розсувний телескопічний держак спрощує транспортування віддалеміра.

1 2 3 6

Laserliner® 5 4

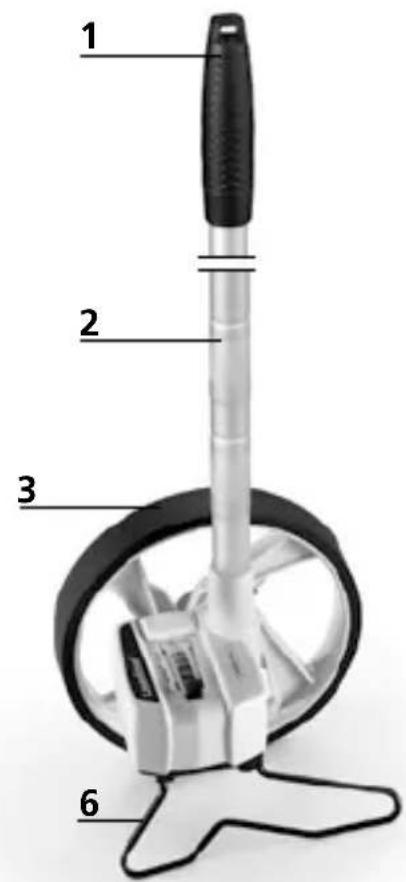

1 неслизька рукоятка
2 розсувний телескопічний держак
3 вимірювальне коліщатко окружністю 0,5 м

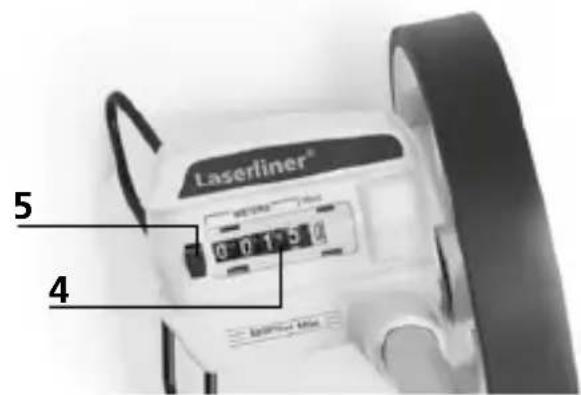

4 механічний рахувальник

5 видалення виміряного значення
6 ніжка (складана)

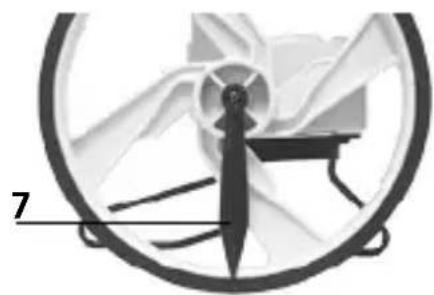

7 рухома стрілка для визначення початкового та кінцевого положення

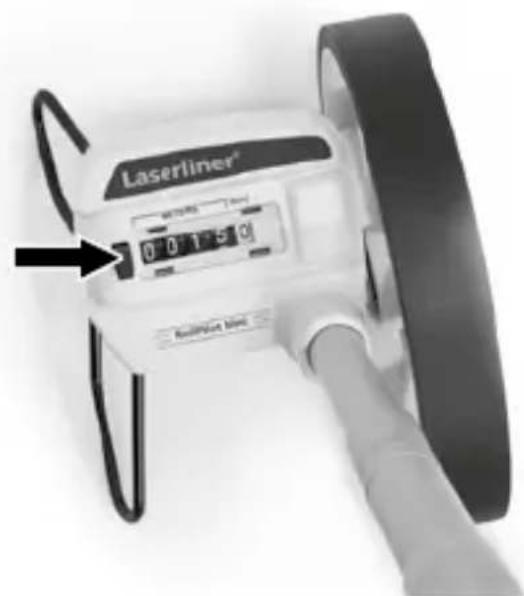

1 Видалення виміряного значення

Натисканням кнопки 5 механічний рахувальник обнулюють.

Laserliner® 0 0 1 5 0 Risiklne max

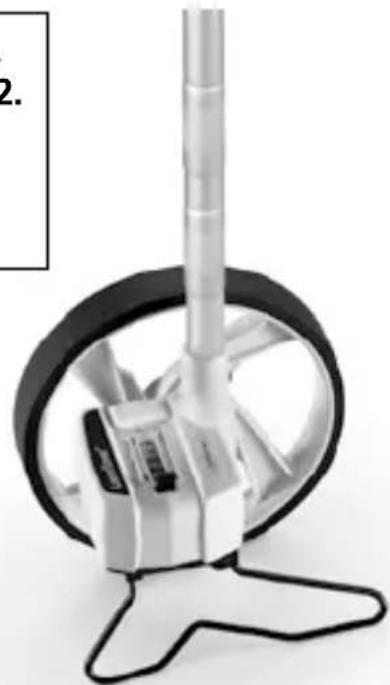

2 Розсув телескопічного держака

Телескопічний держак можна кроково збільшити вдвіче.

1. 2.

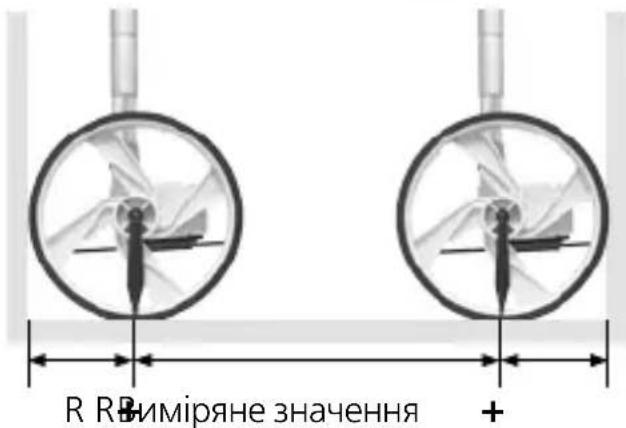

Вимір від стіни до стіни

1. Приставити вимірче коліща затиллям до стіни.
2. Перемістити вимірче коліща навпростець до іншої стіни.
3. Зчитати виміряне значення та додати діаметр коліща.

R RBиміряне значення +

Щоб отримати точний результат, протягом усього вимірювання напрямицю потрібно утримувати під одним кутом. Рекомендується вертикальне положення.

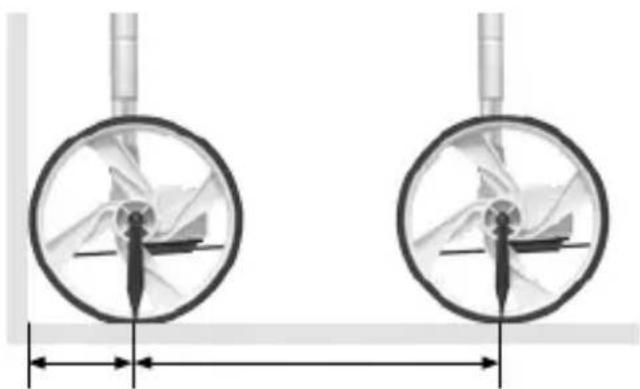

4 Вимір від стіни до певної точки

1. Приставити вимірче коліща затиллям до стіни.
2. Перемістити вимірче коліща навпростець до позначеної точки.
3. Зчитати виміряне значення та додати радіус коліща.

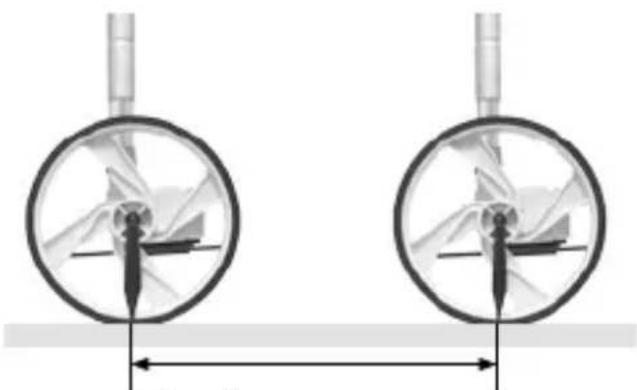

5 Вимір від точки до точки

1. Сумістити покажчик (7) з першою позначеною точкою.
2. Перемістити вимірче коліща навпростець до другої позначеної точки.
3. Зчитати виміряне значення.

Точність ± 0,1%
Дальність 0 – 9.999,9 м
Окружність виміряльного коліщатка 500	мм
Діаметр коліщати 159 мм
Радіус коліщати 79,5 мм
Габаритні розміри (Ш x В x Г)	124 x 1100 x 159 мм(у розсунутому стані) /124 x 550 x 159 мм
Маса 550 г

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Цей прилад підлягає переробці, бо містить матеріали, що можуть бути використаними вдруге після переробки.

CE

Тому, коли вийде його термін служби, здійснити належну утилізацію — в жодному разі не викидати у звичайні побутові відходи.

На утилізацію передавати лише до комунальної служби або підприємства з відповідним дозволом, дотримуючись при цьому діючого законодавства.

У разі сумнівів можливості утилізації належним і небезпечним для довкілля чином з'ясувати в місцевих органах самоврядування.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info

!
