RollPilot Mini - Dalmierz Laserliner - Bezpłatna instrukcja obsługi

Rodzaj produktu	Mechaniczny miernik kołowy
Marka	Laserliner
Model	RollPilot Mini
Wymiary (rozłożone)	124 x 1100 x 159 mm
Wymiary (złożone)	124 x 550 x 159 mm
Waga	550 g
Zasilanie	Mechaniczne (bez baterii)
Zakres pomiaru	0 do 9 999,9 m
Dokładność	± 0,1 %
Obwód koła	500 mm
Średnica koła	159 mm
Promień koła	79,5 mm
Funkcje	Pomiar ściana-ściana, ściana-punkt, punkt-punkt
Zerowanie	Poprzez naciśnięcie dedykowanego przycisku
Antypoślizgowy uchwyt	Tak
Teleskopowy trzonek	Tak, dwa poziomy regulacji
Licznik mechaniczny	Tak, z wyświetlaczem cyfrowym
Ruchoma wskazówka	Tak, do oznaczania pozycji
Składana podpórka	Tak
Materiały	Tworzywo sztuczne, metal
Zgodność	CE
Recykling	Urządzenie podlega recyklingowi, nie wyrzucać do odpadów domowych
Czyszczenie	Suchą, miękką szmatką
Naprawialność	Skontaktuj się z serwisem

Często zadawane pytania - RollPilot Mini Laserliner

Jak zmierzyć odległość od ściany do ściany za pomocą RollPilot Mini?

Umieść tył koła przy pierwszej ścianie. Przetaczaj koło do drugiej ściany, trzymając trzonek pod stałym kątem. Odczytaj wyświetloną odległość i dodaj średnicę koła (159 mm), aby uzyskać rzeczywistą odległość.

Jak wyzerować licznik?

Naciśnij przycisk kasowania (oznaczenie 5) znajdujący się z boku licznika. Licznik mechaniczny zeruje się natychmiast.

Jaka jest dokładność urządzenia?

Dokładność wynosi ± 0,1%, co zapewnia wiarygodne pomiary dla odległości do 9 999,9 m.

Jak rozłożyć teleskopowy trzonek?

Delikatnie pociągnij obie sekcje trzonka. Posiada dwa poziomy ciągłej regulacji, aby dopasować się do Twojego wzrostu. Po użyciu złóż go.

Jak zmierzyć od jednego punktu do drugiego?

Umieść ruchomą wskazówkę (oznaczenie 7) na pierwszym punkcie. Przetaczaj koło w linii prostej do drugiego punktu. Odczytaj odległość bezpośrednio na liczniku.

Czy urządzenie wymaga baterii?

Nie, RollPilot Mini jest w pełni mechaniczny i działa bez baterii. Wykorzystuje koło pomiarowe i licznik mechaniczny.

Jak konserwować miernik?

Czyść koło i licznik suchą, miękką szmatką po każdym użyciu. Unikaj wody i ściernych środków czyszczących. Przechowuj w suchym miejscu.

Jaki jest maksymalny zakres pomiaru?

Maksymalny zakres wynosi 9 999,9 metrów, czyli blisko 10 km, co pozwala na mierzenie bardzo długich odległości.

Jak zmierzyć od ściany do konkretnego punktu?

Umieść tył koła przy ścianie. Przetaczaj koło w linii prostej do oznaczonego punktu. Dodaj promień koła (79,5 mm) do odczytanej wartości, aby uzyskać dokładną odległość.

Co zrobić, jeśli pomiary wydają się niedokładne?

Upewnij się, że koło toczy się bez poślizgu, a trzonek pozostaje pod stałym kątem podczas pomiaru. Sprawdź, czy licznik został wyzerowany przed rozpoczęciem. Jeśli problem się utrzymuje, skontaktuj się z serwisem.

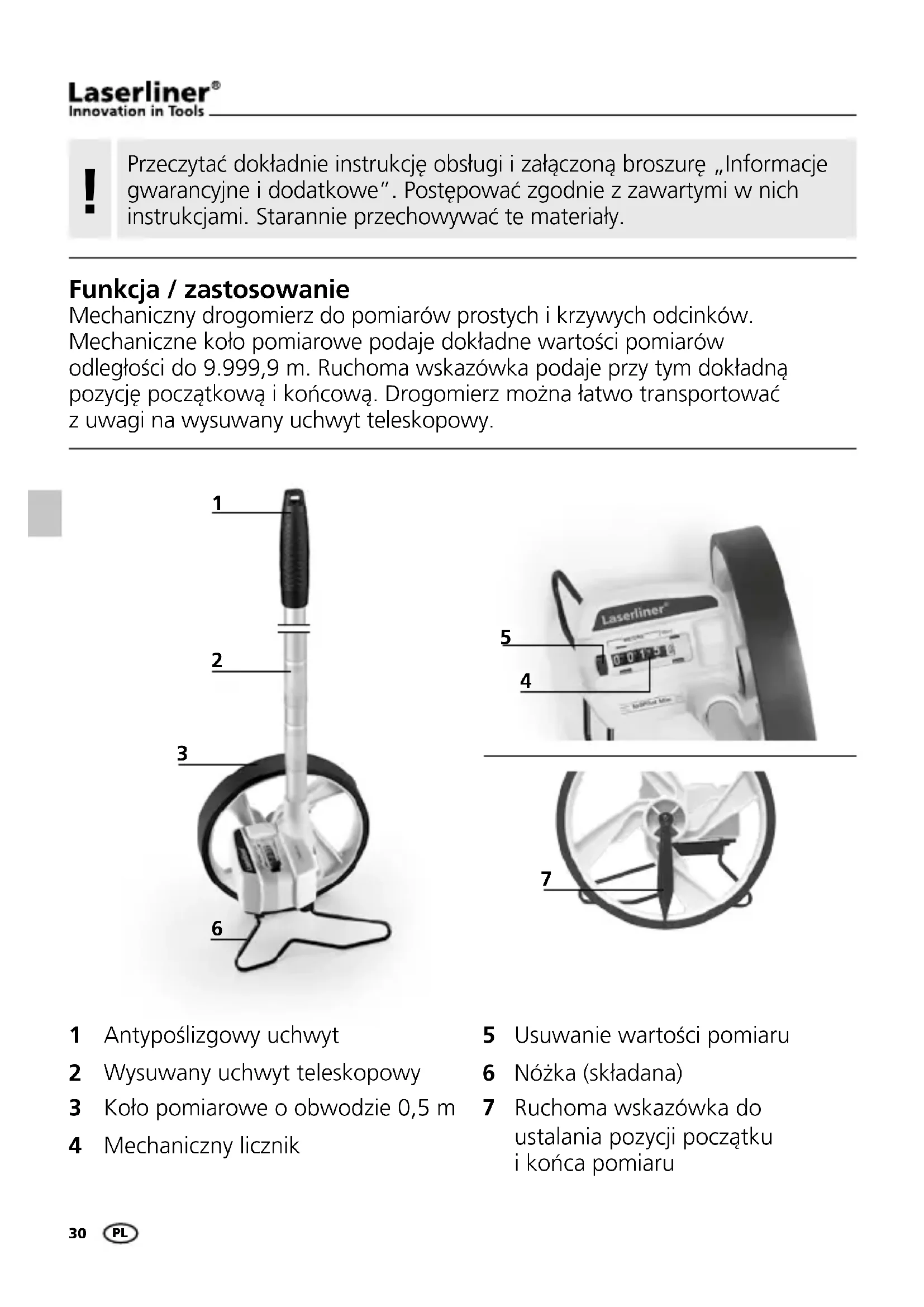

INSTRUKCJA OBSŁUGI RollPilot Mini Laserliner

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Funkcja / zastosowanie

Mechaniczny drogomierz do pomiarów prostych i krzywych odcinków. Mechaniczne koło pomiarowe podaje dokładne wartości pomiarów odległości do 9.999,9 m. Ruchoma wskazówka podaje przy tym dokładną pozycję początkową i końcową. Drogomierz można łatwo transportować z uwagi na wysuwany uchwyt teleskopowy.

1 2 3 6

Laserliner® 5 4 7

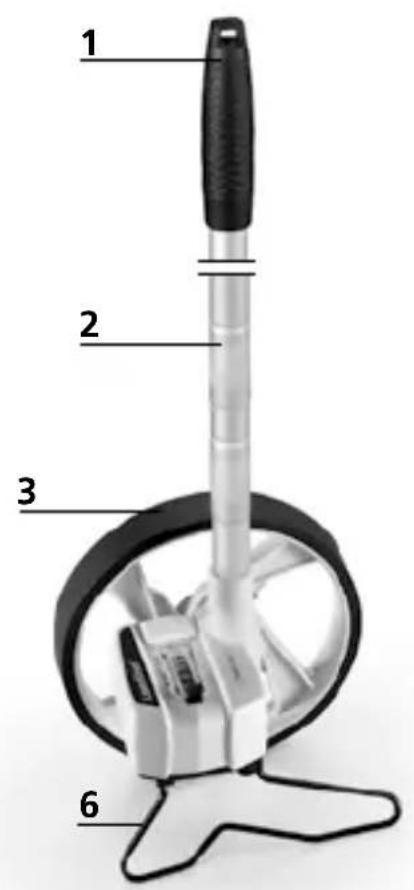

1 Antypoślizgowy uchwyt
2 Wysuwany uchwyt teleskopowy
3 Koło pomiarowe o obwodzie 0,5 m

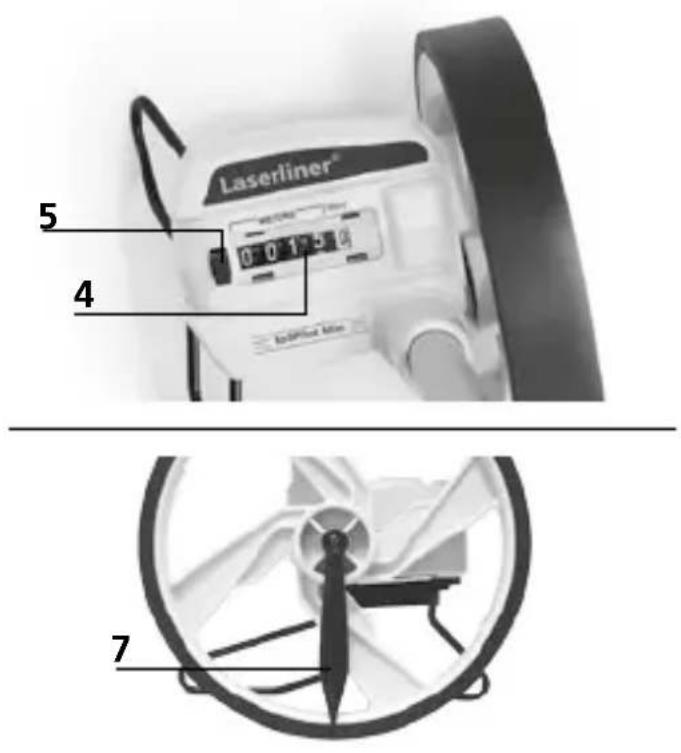

4 Mechaniczny licznik

5 Usuwanie wartości pomiaru
6 Nóżka (składana)
7 Ruchoma wskazówka do ustalania pozycji początku i końca pomiaru

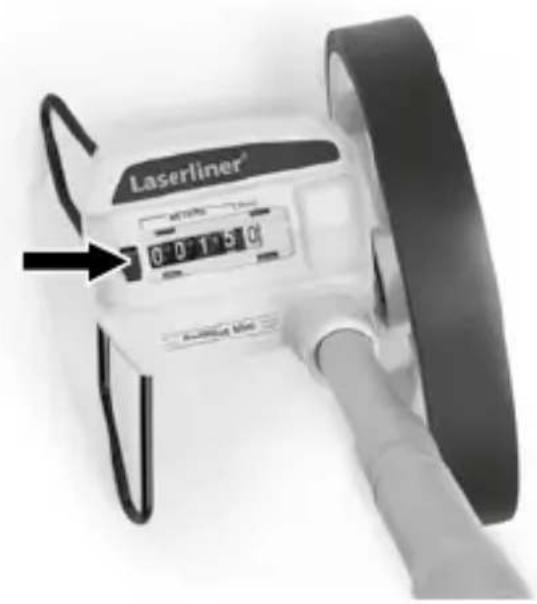

1 Usuwanie wartości pomiaru

Naciśnięcie przycisku 5 powoduje zerowanie mechanicznego licznika.

Laserliner® 0.01:50

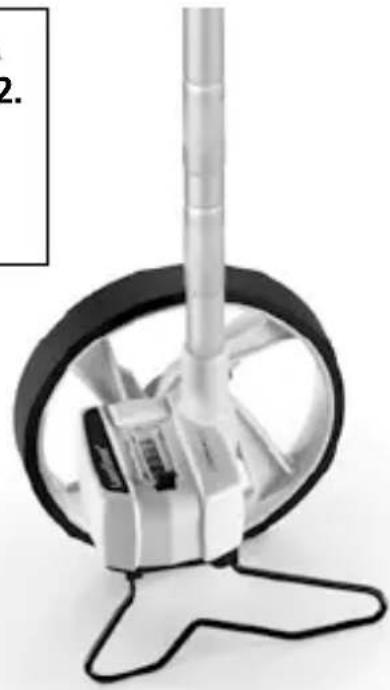

2 Wysuwanie uchwytu teleskopowego

Uchwyt teleskopowy regulować można bezstopniowo podwójnie.

1. 2.

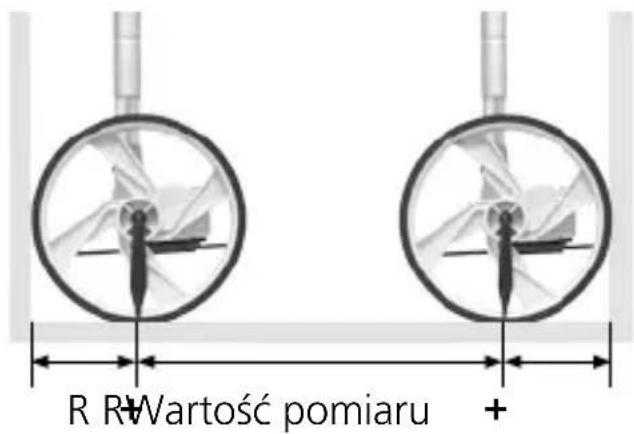

3 Pomiar od ściany do ściany

1. Przystawić koło pomiarowe tyłem do ściany.
2. Przesunąć koło pomiarowe prosto do następnej ściany.
3. Odczytać wartość pomiaru i dodać do niej średnicę koła.

R RWartość pomiaru +

!

Aby uzyskać dokładnie wartość pomiaru drążek prowadzący musi być podczas całego pomiaru prowadzony pod tym samym kątem. Zaleca się ustawienie pionowe.

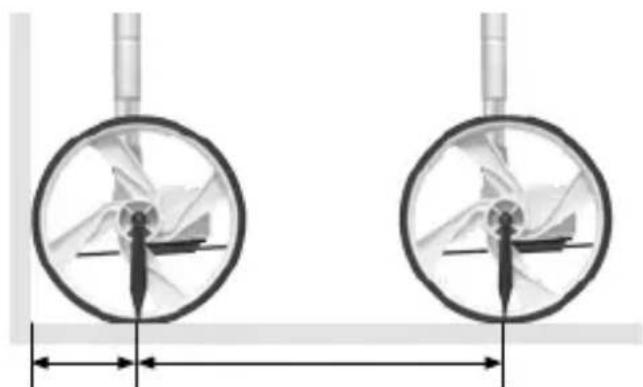

4 Pomiar od ściany do punktu

1. Przystawić koło pomiarowe tyłem do ściany.
2. Przesunąć koło pomiarowe prosto do wyznaczonego punktu.
3. Odczytać wartość pomiaru i dodać do niej promień koła.

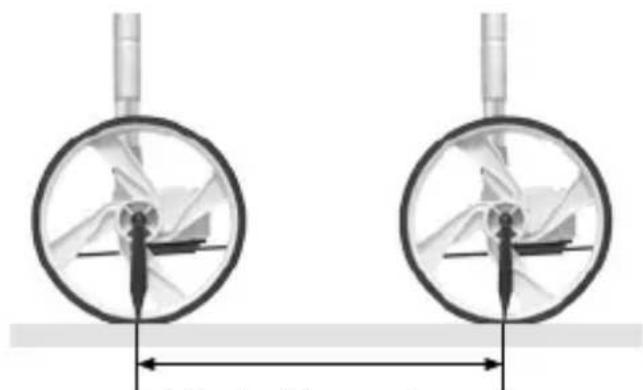

5 Pomiar od punktu do punktu

1. Ustawić wskazówkę (7) na pierwszy wyznaczony punkt.
2. Przesunąć koło pomiarowe prosto do wyznaczonego drugiego punktu.
3. Odczytać wartość pomiaru.

Dane Techniczne Zmiany zastrzeżone. 09.2014

Dokładność ± 0,1%
Zasięg 0 – 9.999,9 m
Obwód koła pomiarowego 500 mm
Średnica koła pomiarowego 159 mm
Promień koła pomiarowego 79,5 mm
Wymiary (S x W x G)	124 x 1100 x 159 mm (wysunięty) / 124 x 550 x 159 mm
Masa 550 g

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Urządzenie podlega recyklingowi i zawiera materiały przydatne do ponownego użycia.

CE

Po zakończeniu okresu użytkowania należy poddać je prawidłowej utylizacji i w żadnym razie nie wolno wyrzucać go do zwykłych śmieci komunalnych.

Utylizacja przeprowadzana być musi przez komunalny lub licencjonowany zakład utylizacji, proszę przestrzegać przy tym aktualnie obowiązujących przepisów.

W razie wątpliwości należy uzyskać w urzędzie miasta lub gminy informację o możliwości prawidłowej i zgodnej z wymogami ochrony środowiska utylizacji.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

www.laserliner.com/info

!
