LaserRangeMaster Gi7 Pro - Dalmierz Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Dalmierz laserowy z zieloną technologią laserową
Marka	Laserliner
Model	LaserRangeMaster Gi7 Pro
Wymiary (dł. x wys. x gł.)	50 x 122 x 27 mm
Waga (z bateriami)	140 g
Zasilanie	2 baterie LR6 (AA) 1,5 V
Klasa lasera	2, < 1 mW, 515 nm (laser zielony)
Dokładność pomiaru (typowa)	± 2 mm (do 10 m)
Zakres pomiaru wewnętrznego	0,05 m – 70 m
Zakres pomiaru kąta	± 90°, rozdzielczość 0,1°, dokładność 0,1°
Główne funkcje	Odległość, powierzchnia, objętość, pomiar ciągły, funkcje kąta 1+2+3, poziomica cyfrowa, kalibracja czujnika nachylenia, dodawanie/odejmowanie, pamięć 50 miejsc
Łączność	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), zasięg maks. 10 m
Wyświetlacz	Ekran LCD z symbolami
Automatyczne wyłączanie	Laser po 30 s, urządzenie po 3 min
Warunki pracy	-10 °C do 40 °C, wilgotność wzgl. 20–85 % bez kondensacji
Warunki przechowywania	-20 °C do 70 °C, wilgotność wzgl. maks. 80 %
Czyszczenie	Miękką, lekko wilgotną ściereczką; unikać agresywnych środków
Konserwacja	Kalibrować co roku; wyjąć baterie w przypadku dłuższego przechowywania
Bezpieczeństwo	Laser klasy 2: nie patrzeć w wiązkę, nie kierować w oczy
Gwarancja	Zgodnie z warunkami producenta

Często zadawane pytania - LaserRangeMaster Gi7 Pro Laserliner

Jak włączyć i wyłączyć urządzenie?

Naciśnij przycisk WŁ./pomiar, aby włączyć urządzenie. Aby wyłączyć, naciśnij i przytrzymaj przycisk Usuwanie/WYŁ. aż do wyłączenia.

Jak zmienić jednostkę miary?

W trybie pomiaru naciśnij przycisk Płaszczyzna pomiaru/jednostka, aby przełączać między m, cal i ft.

Jak zmierzyć odległość?

Włącz urządzenie, skieruj laser na cel i naciśnij DIST (przycisk WŁ./pomiar). Odległość wyświetli się na ekranie.

Jak używać funkcji pomiaru ciągłego?

Wybierz tryb Pomiar ciągły min./maks. przyciskiem funkcyjnym. Pomiar rozpocznie się automatycznie. Naciśnij DIST, aby zatrzymać. Ekran wyświetla wartości maks., min. i bieżącą.

Jak zmierzyć powierzchnię lub objętość?

Dla powierzchni: wybierz tryb Powierzchnia, zmierz długość, a następnie szerokość. Dla objętości: wybierz Objętość, zmierz długość, szerokość i wysokość. Wyniki wyświetlają się automatycznie.

Jak używać funkcji kąta 1, 2 lub 3?

Wybierz żądaną funkcję kąta (1, 2 lub 3) przyciskiem funkcyjnym. Postępuj zgodnie z instrukcjami na ekranie: zmierz wymagane odległości. Wyniki są obliczane za pomocą czujnika nachylenia 360°.

Jak skalibrować czujnik nachylenia?

W menu wybierz Kalibracja czujnika nachylenia. Postępuj zgodnie z instrukcjami na ekranie, zazwyczaj umieszczając urządzenie na płaskiej powierzchni i naciskając przycisk.

Jak przesyłać dane przez Digital Connection?

Włącz Digital Connection w menu. Na telefonie pobierz zgodną aplikację, włącz Bluetooth i połącz się z urządzeniem. Pomiary mogą być przesyłane.

Co zrobić w przypadku wyświetlenia błędu (kody Er...)?

Sprawdź instrukcję: Er101 = słabe baterie, Er108 = błąd pomiaru pitagorejskiego, Er118 = błąd kalibracji, Er155 = słaby sygnał, Er181 = błąd transferu, Er194 = wartość poza zakresem. Postępuj zgodnie z zalecanymi działaniami.

Jak czyścić i konserwować urządzenie?

Czyść miękką, lekko wilgotną ściereczką. Nie używaj rozpuszczalników ani środków ściernych. Wyjmij baterie, jeśli urządzenie nie będzie używane przez dłuższy czas. Zalecana jest coroczna kalibracja.

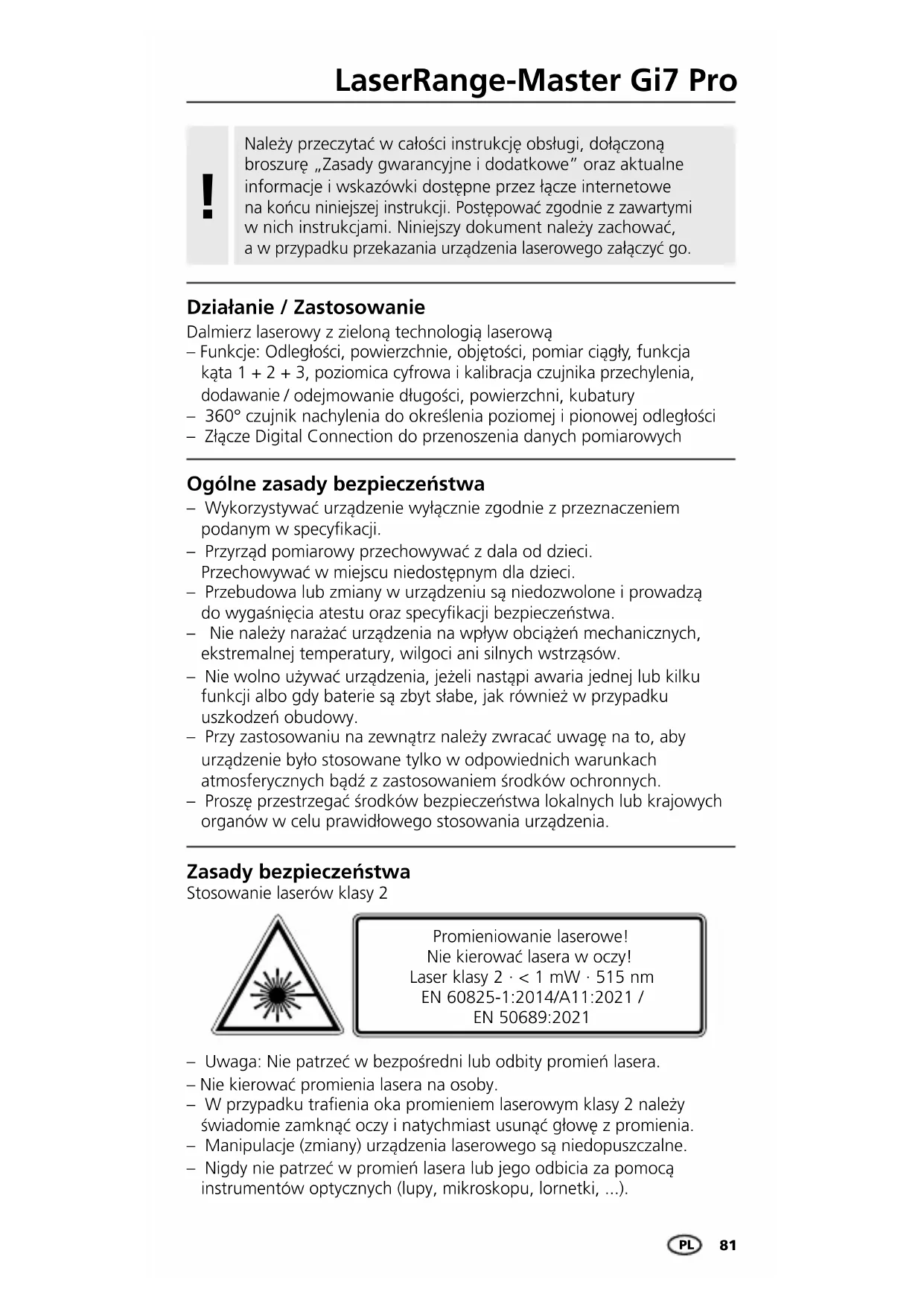

INSTRUKCJA OBSŁUGI LaserRangeMaster Gi7 Pro Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

Dalmierz laserowy z zielona technologia laserowa

• Funkcje: Odległości, powierzchnie, objętości, pomiar ciągły, funkcja kąta 1 + 2 + 3, poziomica cyfrowa i kalibracja czujnika przechylenia, dodawanie / odejmowanie długości, powierzchni, kubatury
• 360° czujnik nachylenia do określenia poziomej i pionowej odległości
  – Złącze Digital Connection do przenoszenia danych pomiarowych

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrząd pomiarowy przechowywać z dala od dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążení mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji albo gdy baterie są zbyt słabe, jak również w przypadku uszkodzeń obudowy.
• Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem środków ochronnych.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe! Nie kierować lasera w oczy! Laser klasy 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

Laserliner

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wą dyrektywy EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.
• W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem radiowym RF

– Przyrząd pomiarowy wyposażony jest w interfejs radiowy.
- Przyrząd pomiarowy odpowiada przepisom i wartościomgranicznym kompatybilności elektromagnetycznej i promieniowania radiowego zgodnie z dyrektywą RED 2014/53/UE.
– Niniejszym firma Umarex GmbH & Co. KG oświadcza, że urządzenie radiowe typu LaserRange-Master Gi7 Pro spełnia istotne wymagania i inne postanowienia europejskiej dyrektywy Radio Equipment 2014/53/UE (RED). Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://laserliner.com/info?an=AHE

Technologia zielonego lasera

Ok. 6 razy jaśniejszy niż typowy czerwony laser o długości 630–660 nm

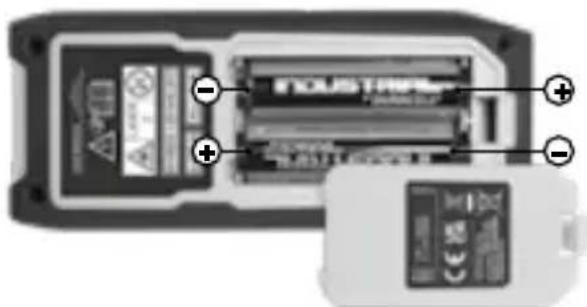

Wkładanie i wyjmowanie baterii

Otworzyć komorę baterii z tyłu obudowy i włożyć 2 x typ AA. Zwracać uwagę na prawidłową biegunowość. Założyć ponownie pokrywę komory baterii. Teraz można włączyć urządzenie. Przed wyjęciem baterii urządzenie musi być wyłączone.

a Wskazywanie wybranych funkcji
b Płaszczyzna pomiarowa (odniesienie) tył / przód
c Wskazanie pomiar ciągły min/ maks / powierzchni / kubatura / funkcja kąta 1 + 2 + 3
d Pomiar ciągły min/maks
e Wartości pomiaru / wyniki pomiaru / błąd działania / konieczny serwis
f Kąt nachylenia przyrządu
g Symbol baterii
h Digital Connection aktywowana
i Wartości pośrednie / wartości min/maks
j dodawanie / odejmowanie długości, powierzchni, kubatury
k Jednostka m / inch / ft
I Pomiar długości
m Pomiar ciągły min/maks
n Pomiar powierzchni
o Pomiar kubatury
p Funkcja kąta 1
q Funkcja kąta 2
r Funkcja kąta 3
s Poziomnica cyfrowa
t Kalibracja czujnika przechylenia
u Pamięć
v Digital Connection

KLAWIATURA:

1. WŁ / pomiar
2. Usuwanie ostatnich wartości pomiaru / WYŁ
3. Dodawanie długości, powierzchni, kubatury / podgląd zapisanych wartości pomiaru
4. Płaszczyzna pomiarowa (odniesienie) tył / przód; jednostka pomiaru m / inch / ft
5. Długość / pomiar ciągły min/maks / powierzchni / kubatura / funkcja kąta 1 + 2 + 3 / poziomnica cyfrowa / kalibracja czujnika przechylenia / Pamięć / Digital Connection
6. Odejmowanie długości, powierzchni, kubatury / podgląd zapisanych wartości pomiaru

Laserliner

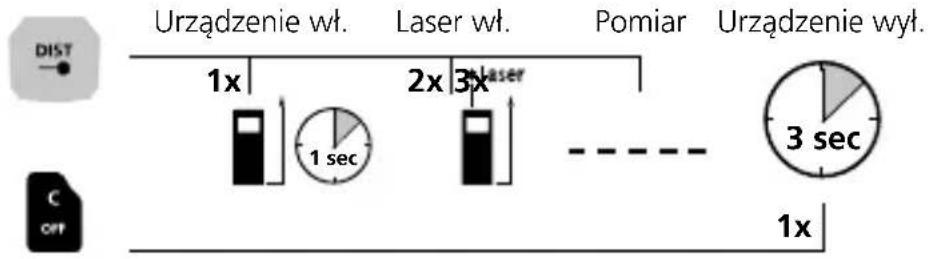

Włączanie, pomiar i wyłączanie:

DIST Urządzenie wt. Laser wt. Pomiar Urządzenie wyt. 1x 2x 3x 1 sec 3 sec 1x

Przełączanie jednostki pomiaru: m / inch / ft

Usuwanie ostatniej wartości pomiaru:

Przełączanie płaszczyzny pomiarowej (odniesienia):

Tyt (urządzenie wł.) Przód

DIST 1x 1 sec 1x

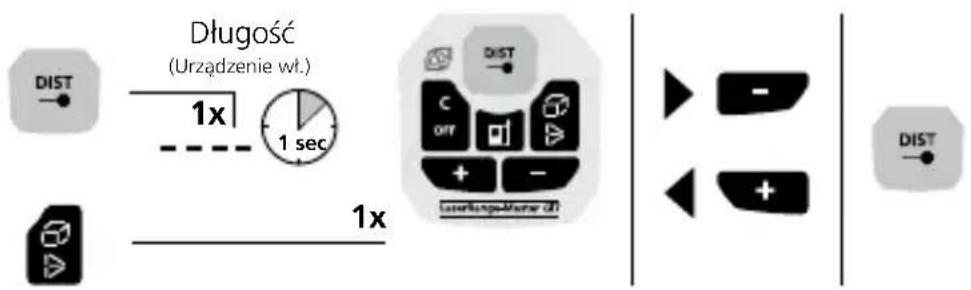

Przełączanie funkcji:

Długość / pomiar ciągły min/maks / powierzchni / kubatura / funkcja kąta 1 + 2 + 3 / poziomnica cyfrowa / kalibracja czujnika przechylenia / pamięć / Digital Connection

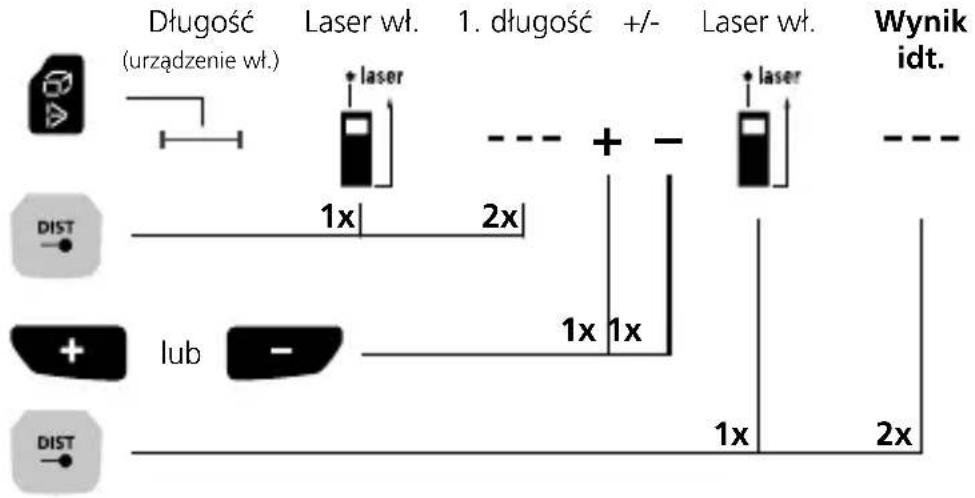

Dodawanie i odejmowanie długości:


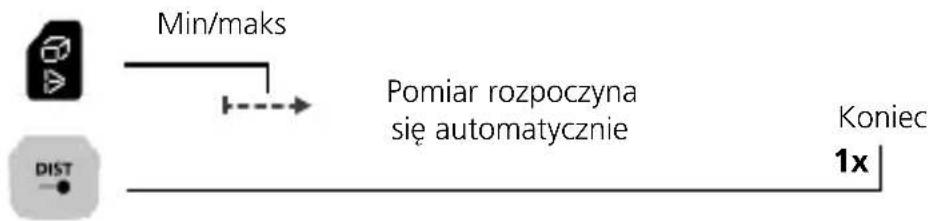

Pomiar ciągły min/maks:

Wyświetlacz LC wskazuje największą (max), najmniejszą (min) i aktualną wartość.

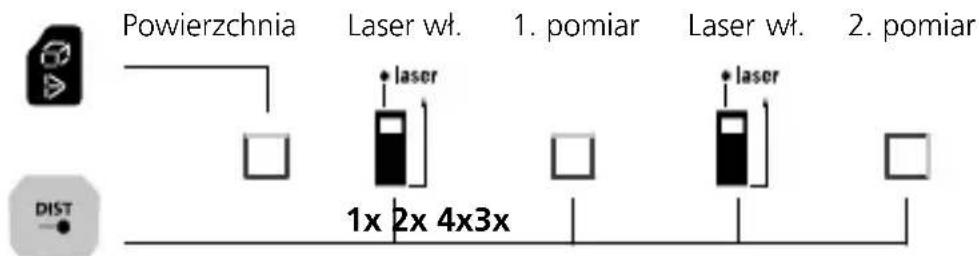

Pomiar powierzchni:

Powierzchnia Laser wt. 1. pomiar Laser wt. 2. pomiar 1x 2x 4x3x

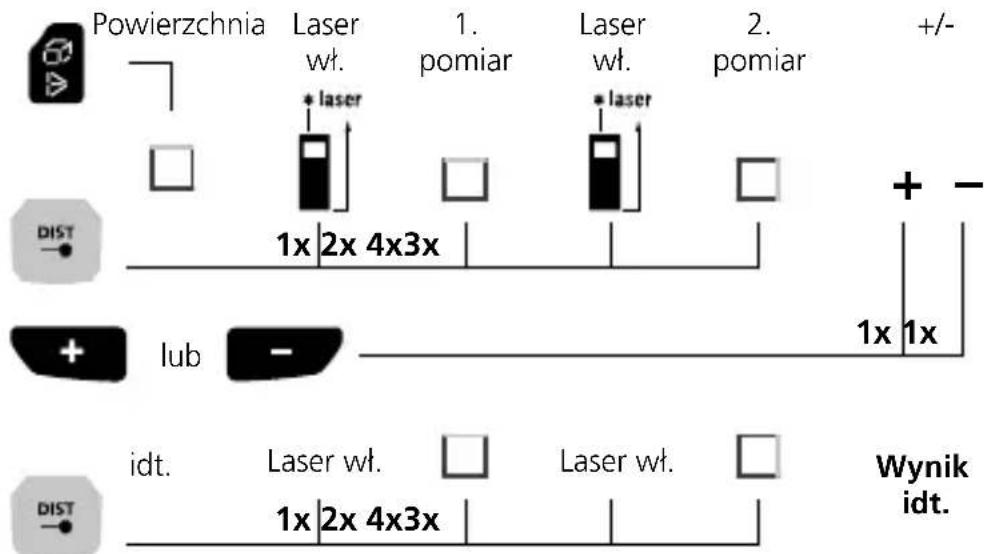

Obliczanie powierzchni:

Powierzchnia Laser wt. 1. pomiar Laser wt. 2. pomiar +/-+ 1x 2x 4x3x + - DIST lub - 1x 1x idt. Laser wt. □ Laser wt. □ Wynik 1x 2x 4x3x DIST

Laserliner

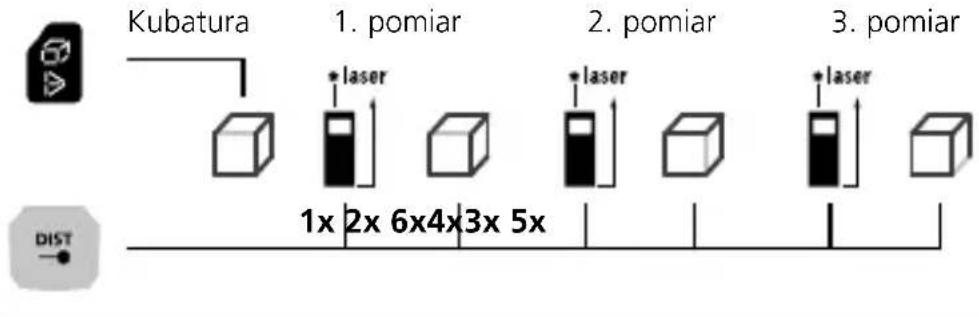

Pomiar kubatury:

Kubatura 1. pomiar 2. pomiar 3. pomiar 1x 2x 6x4x3x 5x DIST

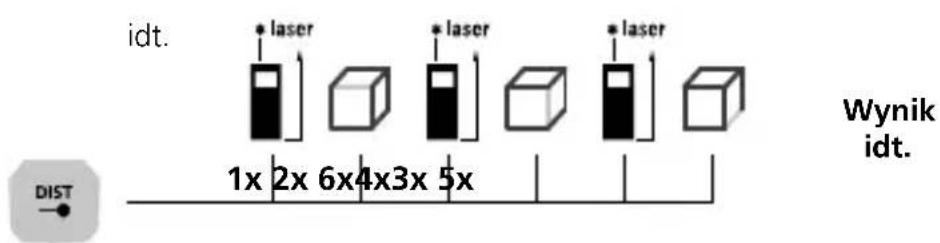

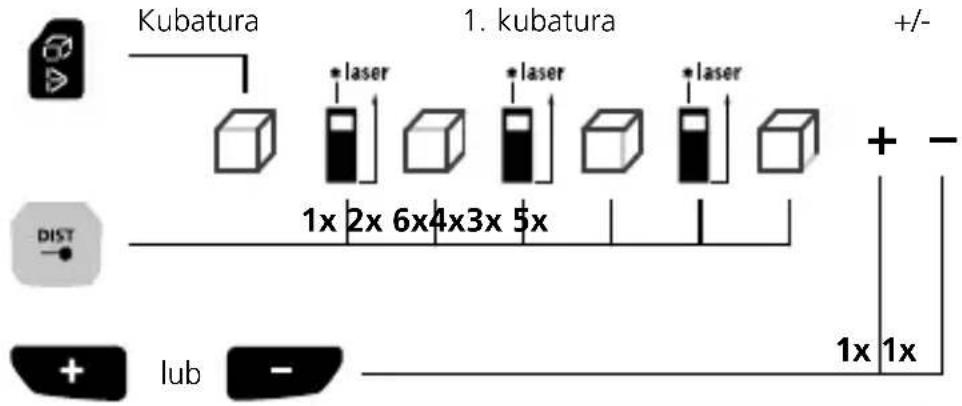

Obliczanie kubatury:

Kubatura 1. kubatura +/- * laser * laser * laser 1x 2x 6x4x3x 5x + - DIST 1x 1x lub -

idt. • laser • laser • laser 1x 2x 6x4x3x 5x Wynik idt. DIST

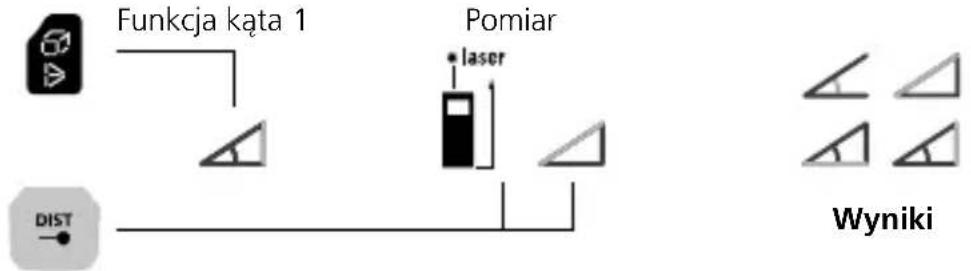

Funkcja kąta 1:

Wyniki pomiaru ustalane są automatycznie przez czujnik nachylenia 360°.

Tylna strona przyrządu jest powierzchnią odniesienia do pomiaru kątów.

Wyniki pomiaru ustalane są automatycznie przez czujnik nachylenia 360°.

Tylna strona przyrządu jest powierzchnią odniesienia do pomiaru kątów.

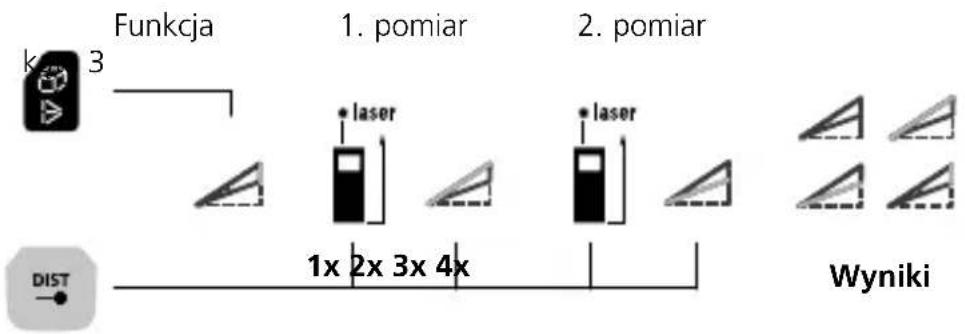

Funkcja kąta 3:

Wyniki pomiaru ustalane są automatycznie przez czujnik nachylenia 360°.

Tylna strona przyrządu jest powierzchnią odniesienia do pomiaru kątów.

Poziomnica cyfrowa:

Poziomnica cyfrowa służy do poziomowania przyrządu pomiarowego.

Kalibracja czujnika przechylenia:

Kalibrację czujnika przechylenia należy przeprowadzić zgodnie z instrukcjami podawanymi na wyświetlaczu.

Funkcja pamięci:

Urządzenie posiada 50 miejsc w pamięci.

01 ... 50

Laserliner

Transmisja danych

Urządzenie posiada złącze cyfrowe, które umożliwia transmisję danych za pomocą technologii radiowej do mobilnych urządzeń końcowych z interfejsem radiowym (np. smartfon, tablet).

Wymagania systemowe dla połączenia cyfrowego można znaleźć pod adresem https://packd.li/ble/v2

Urządzenie może nawiązać połączenie radiowe z urządzeniami zgodnymi ze standardem radiowym IEEE 802.15.4. Standard radiowy IEEE 802.15.4 jest protokołem transmisji dla bezprzewodowych sieci osobistych WPAN (Wireless Personal Area Networks).

Zasięg ustalony jest na odległości maksymalnie 10 m od urządzenia końcowego i zależy w dużym stopniu od warunków otoczenia, jak np. grubości i materiału ścian, źródeł zakłóceń radiowych oraz właściwości nadawczych / odbiorczych urządzenia końcowego.

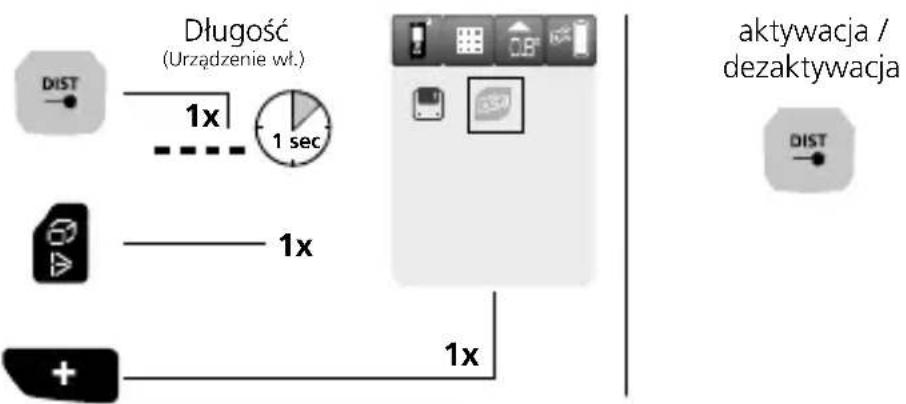

Aktywacja / dezaktywacja Digital Connection:

Długość (Urzadzenie wt.) 1x 1 sec aktywacja / dezaktywacja DIST +

Symbol Digital Connection ukazuje się po aktywacji na wyświetlaczu (h). Przy aktywnej funkcji mobilne urządzenie końcowe może połączyć się z przyrządem pomiarowym za pomocą aplikacji.

Aplikacja (App)

Do korzystania z Digital Connection potrzebna jest aplikacja. Można ją pobrać w odpowiednich sklepach internetowych w zależności od urządzenia końcowego:

Proszę zwracać uwagę na to, aby interfejs Digital Connection mobilnego urządzenia końcowego był włączony.

Po uruchomieniu aplikacji i aktywacji funkcji Digital Connection, można nawiązać połączenie pomiędzy terminalem mobilnym a urządzeniem pomiarowym. Jeżeli aplikacja wykryje kilka aktywnych przyrządów pomiarowych, to należy wybrać odpowiedni przyrząd.

Przy kolejnym starcie ten przyrząd pomiarowy może zostać automatycznie podłączony.

Ważne wskazówki

• Laser wskazuje punkt pomiarowy, do którego odbywa się pomiar. W promieniu lasera nie mogą znajdować się żadne przedmioty.
  – Urządzenie kompensuje podczas pomiaru różnice temperatur wnętrza. Dlatego w razie zmiany miejsca pomiaru o dużej różnicy temperatur należy uwzględnić pewien czas adaptacji.
  – Eksploatacja urządzenia na zewnątrz jest ograniczona i przy silnym nasłonecznieniu jego użycie jest niemożliwe.
  – Wyniki pomiarów na wolnym powietrzu mogą być zafałszowywane przez opady deszczu, mgłę i śnieg.
  – W niekorzystnych warunkach, na przykład przy powierzchniach zle odbijających światło, maksymalny odchyl pomiaru może być większy niż 3 mm.
  – Dywany, tapicerka czy zasłony nie odbijają optymalnie promienia lasera. Należy korzystać z gładkich powierzchni.
• W przypadku pomiarów przez szkło (szyby okienne) wyniki pomiarów mogą być zafałszowane.
  – Funkcja oszczędzania energii automatycznie wyłącza urządzenie.
  – Urządzenie czyścić miękką szmatką. Do obudowy nie może przedostać się woda.

Kody błędów:

Er101: Wymienić baterie
Er108: Pitagorejski błąd pomiaru
Er118: Błąd kalibracji czujnika przechylenia
Er155: Odbierany sygnał jest zbyt słaby lub poza zakresem pomiaru
Er181: Bład transmisji danych
Er194: Wartość poza zakresem wskazania

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecana jest kalibracja jeden rok. W tym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Laserliner

Dane Techniczne (Zmiany zastrzeżone. 24W43)

Pomiar odległości
Dokładność (typowo)* ± 2 mm
Zakres pomiaru wewnątrz** 0,05 m - 70 m
Pomiar kąta
Zakres pomiarowy ± 90°
Rozdzielczość 0,1°
Dokładność 0,1°
Klasa lasera 2 < 1 mW
Długość fali lasera 515 nm
Warunki pracy	-10°C ... 40°C, wilgotność powietrza maks. 20 ... 85% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Dane eksploatacyjne modułu radiowego	Interfejs IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Pasmo częstotliwości: Pasmo ISM 2400–2483,5 MHz, 40 kanałów; Moc nadawcza: maks. 10 mW; Szerokość pasma: 2 MHz; Szybkość transmisji: 1 Mbit/s; Modulacja: GFSK / FHSS
Automatyczne wyłączanie	Laser po 30 sek. / urządzenie po 3 min
Zasilanie 2 x 1,5V LR6 (AA)
Wymiary (S x W x G) 50 x 122	x 27 mm
Masa 140 g (z baterie)

* do 10 m odstępu pomiarowego przy dobrze odbijającej światło powierzchni docelowej i temperaturze pokojowej. W przypadku większych odległości i niekorzystnych warunków pomiaru, jak np. silne promieniowanie słoneczne lub słabo odbijające światło powierzchnie docelowe, odchylenie pomiarowe może wzrosnąć o ± 0,2 mm/m.
** przy maks. 5000 luksów

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców. Urządzenia elektryczne, baterie i opakowania nie należą do odpadów domowych. Konsumenci są prawnie zobowiązani do bezpłatnego zwrotu zużytych baterii i akumulatorów do publicznego punktu zbiórki, punktu sprzedaży lub technicznego działu obsługi klienta. Przed oddaniem urządzenia do utylizacji należy wyjąć baterię z urządzenia przy użyciu dostępnych na rynku narzędzi, uważając, aby jej nie zniszczyć, po czym oddać ją do oddzielnej zbiórki. W przypadku jakichkolwiek pytań dotyczących wyjmowania baterii należy skontaktować się z działem serwisu UMAREX-LASERLINER. Należy skon-taktować się z gminą w celu uzyskania informacji na temat odpowiednich zakładów utylizacji i przestrzegać odpowiednich instrukcji dotyczących utylizacji i bezpieczeństwa w punktach zbiórki.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=AHE
