Ürün Türü	Yeşil Lazer Teknolojili Lazer Mesafe Ölçer
Marka	Laserliner
Model	LaserRangeMaster Gi7 Pro
Boyutlar (U x Y x D)	50 x 122 x 27 mm
Ağırlık (piller dahil)	140 g
Güç Kaynağı	2 adet LR6 (AA) 1,5 V pil
Lazer Sınıfı	2, < 1 mW, 515 nm (yeşil lazer)
Ölçüm Hassasiyeti (tipik)	± 2 mm (10 m'ye kadar)
İç Mekan Ölçüm Aralığı	0,05 m – 70 m
Açı Ölçüm Aralığı	± 90°, çözünürlük 0,1°, hassasiyet 0,1°
Ana Fonksiyonlar	Mesafe, alan, hacim, sürekli ölçüm, açı fonksiyonları 1+2+3, dijital su terazisi, eğim sensörü kalibrasyonu, toplama/çıkarma, 50 hafıza yuvası
Bağlantı	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), maks. menzil 10 m
Ekran	Sembollü LCD ekran
Otomatik Kapanma	Lazer 30 sn sonra, cihaz 3 dk sonra
Çalışma Koşulları	-10 °C ila 40 °C, %20–85 bağıl nem, yoğuşmasız
Depolama Koşulları	-20 °C ila 70 °C, maks. %80 bağıl nem
Temizlik	Hafif nemli yumuşak bir bezle; agresif ürünlerden kaçının
Bakım	Her yıl kalibre edin; uzun süreli depolamada pilleri çıkarın
Güvenlik	Sınıf 2 lazer: ışına bakmayın, gözlere doğrultmayın
Garanti	Üretici koşullarına göre

Sık sorulan sorular - LaserRangeMaster Gi7 Pro Laserliner

Cihaz nasıl açılır ve kapatılır?

Cihazı açmak için AÇMA/ölç tuşuna basın. Kapatmak için Sil/KAPAT tuşuna sönene kadar uzun basın.

Ölçü birimi nasıl değiştirilir?

Ölçüm modunda, m, inç ve ft arasında geçiş yapmak için Ölçüm düzlemi/birim tuşuna basın.

Mesafe nasıl ölçülür?

Cihazı açın, lazeri hedefe doğrultun ve DIST (AÇMA/ölç tuşu) tuşuna basın. Mesafe ekranda görüntülenir.

Sürekli ölçüm fonksiyonu nasıl kullanılır?

Fonksiyon tuşuyla Sürekli ölçüm min./maks. modunu seçin. Ölçüm otomatik olarak başlar. Durdurmak için DIST tuşuna basın. Ekranda maks., min. ve anlık değerler görüntülenir.

Alan veya hacim nasıl ölçülür?

Alan için: Alan modunu seçin, uzunluğu ve ardından genişliği ölçün. Hacim için: Hacim modunu seçin, uzunluk, genişlik ve yüksekliği ölçün. Sonuçlar otomatik olarak görüntülenir.

Açı fonksiyonları 1, 2 veya 3 nasıl kullanılır?

Fonksiyon tuşuyla istediğiniz açı fonksiyonunu (1, 2 veya 3) seçin. Ekrandaki talimatları izleyin: gerekli mesafeleri ölçün. Sonuçlar 360° eğim sensörü aracılığıyla hesaplanır.

Eğim sensörü nasıl kalibre edilir?

Menüde Eğim sensörü kalibrasyonu'nu seçin. Ekrandaki talimatları izleyin, genellikle cihazı düz bir yüzeye koyup bir tuşa basarak.

Digital Connection ile veriler nasıl aktarılır?

Menüde Digital Connection'ı etkinleştirin. Mobil cihazınızda uyumlu uygulamayı indirin, Bluetooth'u açın ve cihaza bağlanın. Ölçümler aktarılabilir.

Hata görüntülenirse (Er... kodları) ne yapmalı?

Kılavuza bakın: Er101 = zayıf piller, Er108 = pisagor ölçüm hatası, Er118 = kalibrasyon hatası, Er155 = zayıf sinyal, Er181 = aktarım hatası, Er194 = aralık dışı değer. Önerilen işlemleri uygulayın.

Cihaz nasıl temizlenir ve bakımı yapılır?

Hafif nemli yumuşak bir bezle temizleyin. Çözücü veya aşındırıcı ürünler kullanmayın. Cihaz uzun süre kullanılmayacaksa pilleri çıkarın. Yıllık kalibrasyon önerilir.

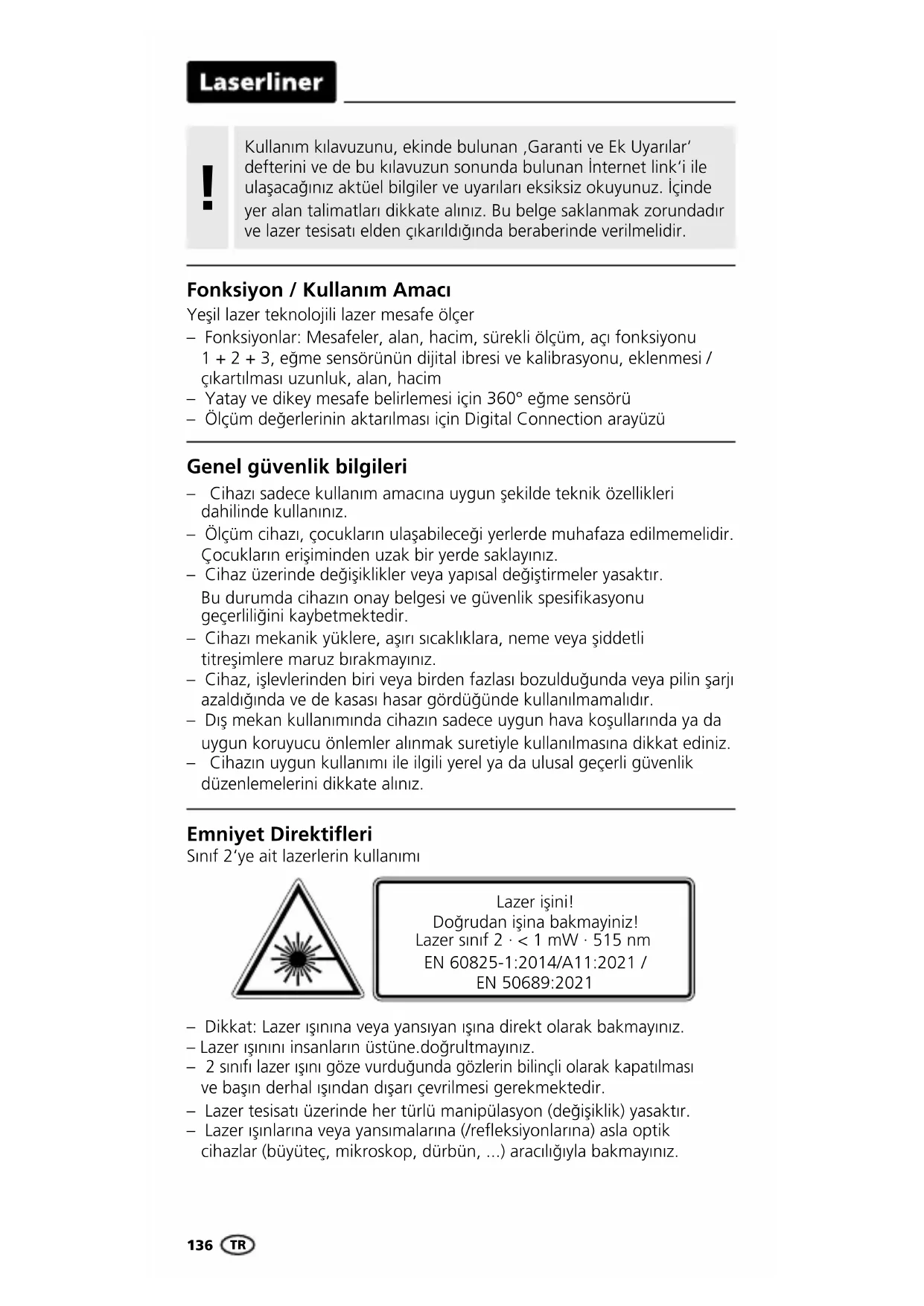

KULLANIM KILAVUZU LaserRangeMaster Gi7 Pro Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım Amacı

Yeşil lazer teknolojili lazer mesafe ölçer

• Fonksiyonlar: Mesafeler, alan, hacim, sürekli ölçüm, açı fonksiyonu 1 + 2 + 3, eğme sensörünün dijital ibresi ve kalibrasyonu, eklenmesi / çıkartılması uzunluk, alan, hacim
• Yatay ve dikey mesafe belirlemesi için 360° eğme sensörü
• Ölçüm değerlerinin aktarılması için Digital Connection arayüzü

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazı, çocukların ulaşabileceği yerlerde muhafaza edilmemelidir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Cihaz, işlevlerinden biri veya birden fazlası bozulduğunda veya pilin şarjı azaldığında ve de kasası hasar gördüğünde kullanılmamalıdır.
• Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

• Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
  – Lazer işinini insanların üstüne.doğrultmayınız.
• 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
• Lazer tesisatı üzerinde her türlü manipülasyon (değişiklik) yasaktır.
• Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

- Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.

- Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

- Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

Emniyet Direktifleri

Radyofonik ışınlar ile muamele

– Ölcüm cihazı telsiz ara birimi ile donatılmıştır.

- Cihaz, 2014/53/AB sayılı Telsiz Ekipmanlar Yönetmeliğinde (RED) belirtilen, elektromanyetik uyumluluğa ve telsiz ışmasına dair yönetmeliklere ve sınır değerlerine uygundur.

- Umarex GmbH & Co. KG, telsiz tesis modeli LaserRange-Master Gi7 Pro ,un radyo ekipmanlarının piyasaya arzına (RED) ilişkin 2014/53/AB sayılı direktifinin önemli gereksinimlerine ve diğer talimatnamelerine uygun olduğunu beyan eder. AB uygunluk beyanının tam metni aşağıdaki Internet adresinden temin edilebilir:

http://laserliner.com/info?an=AHE

Yeşil lazer teknolojisi

630 - 660 nm'lik tipik, kırmızı bir lazerden yakl. 6 kat daha aydınlık

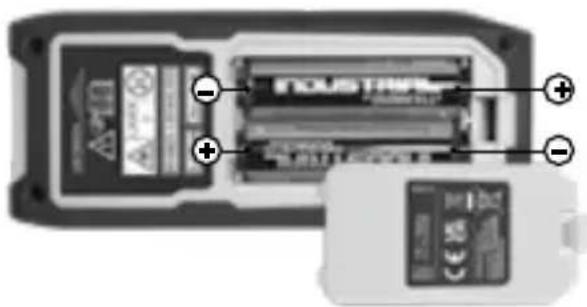

Pillerin takılması ve çıkartılması

Gövdenin arkasında bulunan pil yuvası kapağını açınız ve içine 2 x tipi AA yerleştiriniz. Bu esnada doğru kutuplanmaya dikkat edin. Pil yuvası kapağını tekrar yerine takınız. Cihaz şimdi çalıştırılabilir. Pillerin çıkartılmasından önce cihazın kapatılması gerekmektedir.

a Fonksiyon seçimi göstergesi
b Ölçüm düzlemi (referans) arkada / önde
c Ekran min./maks. sükrekl ölçüm / alan / hacim / açı fonksiyonu 1 + 2 + 3
d Min./maks. sükrekl ölçüm
e Ölçüm değerleri / ölçüm sonuçları / hatalı fonksiyon / servis gerekli
f Eğim açısı göstergesi cihazı
g Pil sembolü
h Digital Connection etkin
i Ara değerler / min./maks. değerleri
j Eklenmesi / çıkartılması uzunluk, alan, hacim
k Birim m / inch / ft
I Uzunluk ölçümü
m Min./maks. sükrekl ölçüm
n Alan ölçümü
o Hacim ölçümü
p Açı fonksiyonu 1
q Açı fonksiyonu 2
r Açı fonksiyonu 3
s Dijital libre
t Eğme sensörünün kalibrasyonu
u Hafiza
v Digital Connection

TUŞ TAKIMI:

1. AÇIK / ölçme
2. Son ölçüm değerlerinin silinmesi / KAPALI
3. Eklenmesi uzunluk, alan, hacim / kayıtlı ölçüm değerlerini göster
4. Ölçüm düzlemi (referans) arkada / önde; ölçü birimi m / inch / ft
5. Uzunluk / min./maks. sükrekl ölçüm / alan / hacim / açı fonksiyonu 1 + 2 + 3 / dijital ibre / eğme sensörünün kalibrasyonu / hafıza / Digital Connection
6. Çıkartılması uzunluk, alan, hacim / kayıtlı ölçüm değerlerini göster

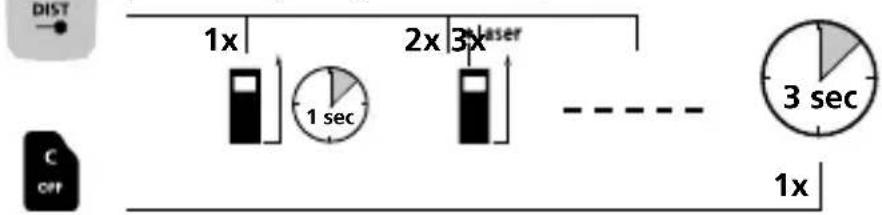

Çalıştırma, ölçme ve kapatma:

Cihaz açık Lazer açık Ölçüm Cihaz kapalı

1x 2x 3xaser 1 sec 3 sec 1x

Ölçüm biriminin değiştirilmesi:

m / inch / ft

Son ölçüm değerinin silinmesi:

Ölçüm düzleminin (referans) değiştirilmesi:

Arkada (Cihaz açık) Önde

DIST 1x 1 sec 1x

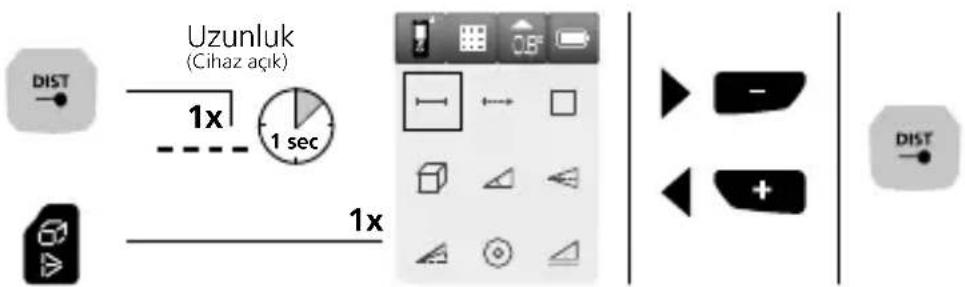

Fonksiyon değiştirme:

Uzunluk / min./maks. sürekli ölçüm / alan / hacim / açı fonksiyonu 1 + 2 + 3 / dijital ibre / eğme sensörünün kalibrasyonu / hafıza / Digital Connection

Uzunluk (Cihaz açık) 1x 1 sec 1x DIST DIST

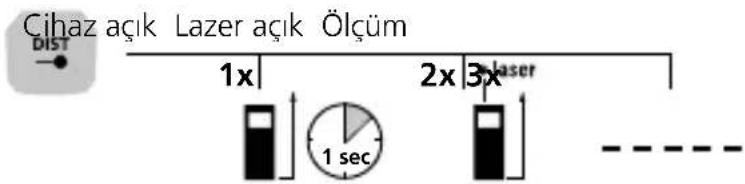

Uzunluk ölçümü:

Cihaz açık Lazer açık Ölçüm 1x 2x 3x laser 1 sec

Laserliner

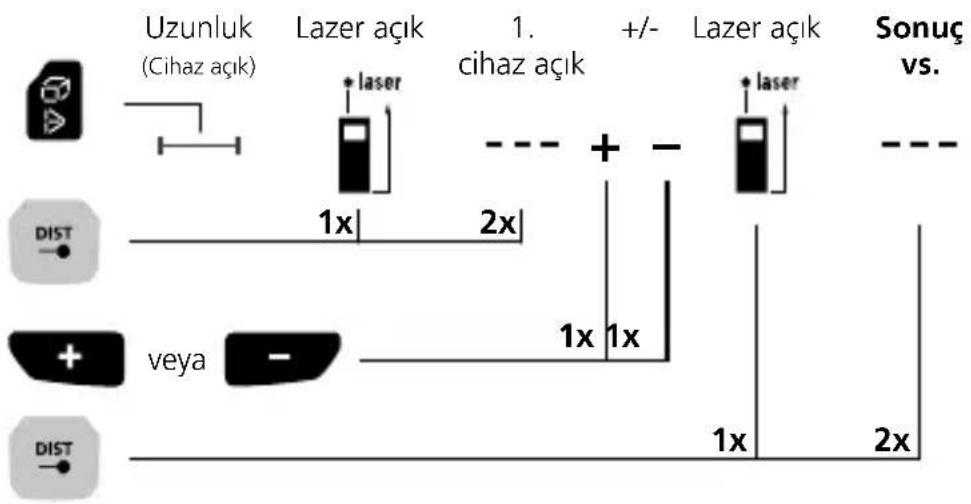

Uzunlukların eklenmesi ve çıkartılması:


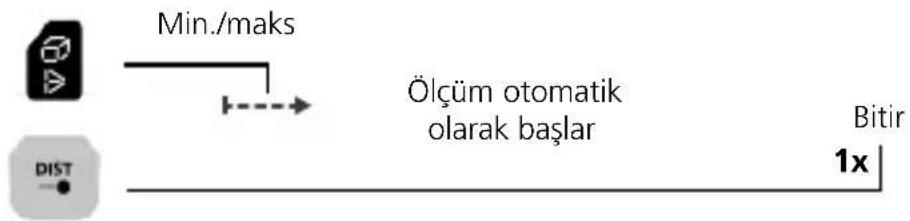

Min./maks. sükrekl ölçüm:

LCD ekranı en büyük değeri (maks), en küçük değeri (min) ve güncel değeri gösterir.

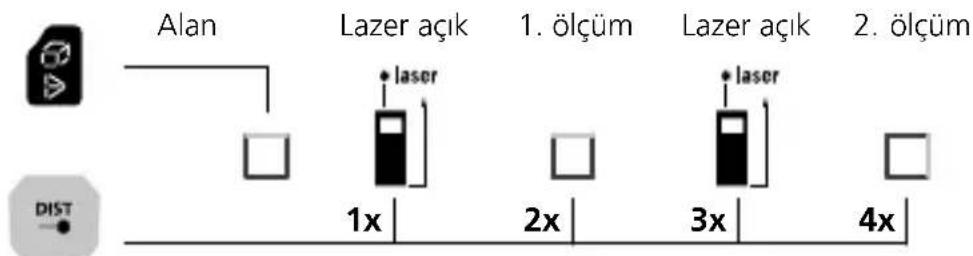

Alan ölçümü:

Alan Lazer açık 1. ölçüm Lazer açık 2. ölçüm DIST 1x 2x 3x 4x

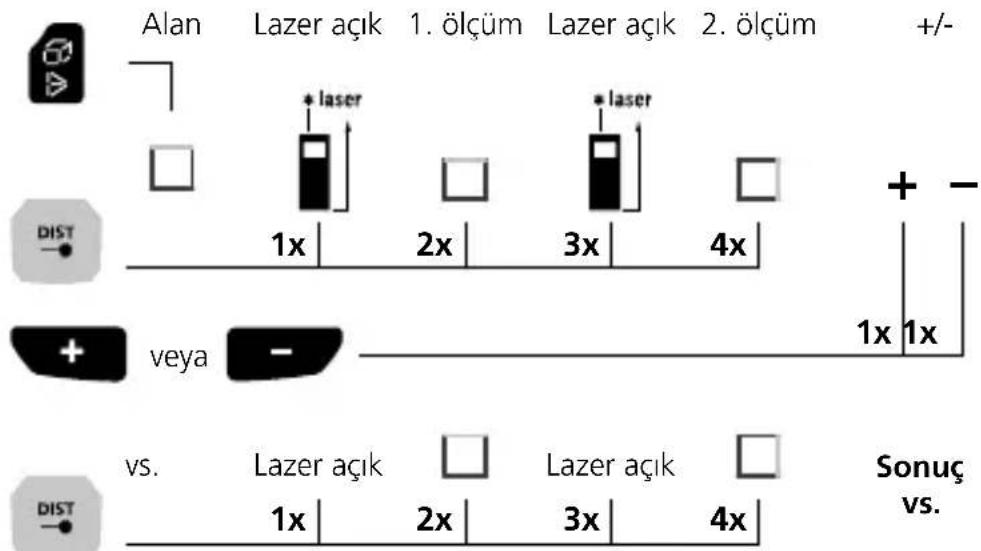

Alan kalkülasyonu:

Alan Lazer açık 1. ölçüm Lazer açık 2. ölçüm +/- + laser * laser 1x 2x 3x 4x + - DIST + veya 1x 1x vs. Lazer açık □ Lazer açık □ Sonuç 1x 2x 3x 4x VS. DIST

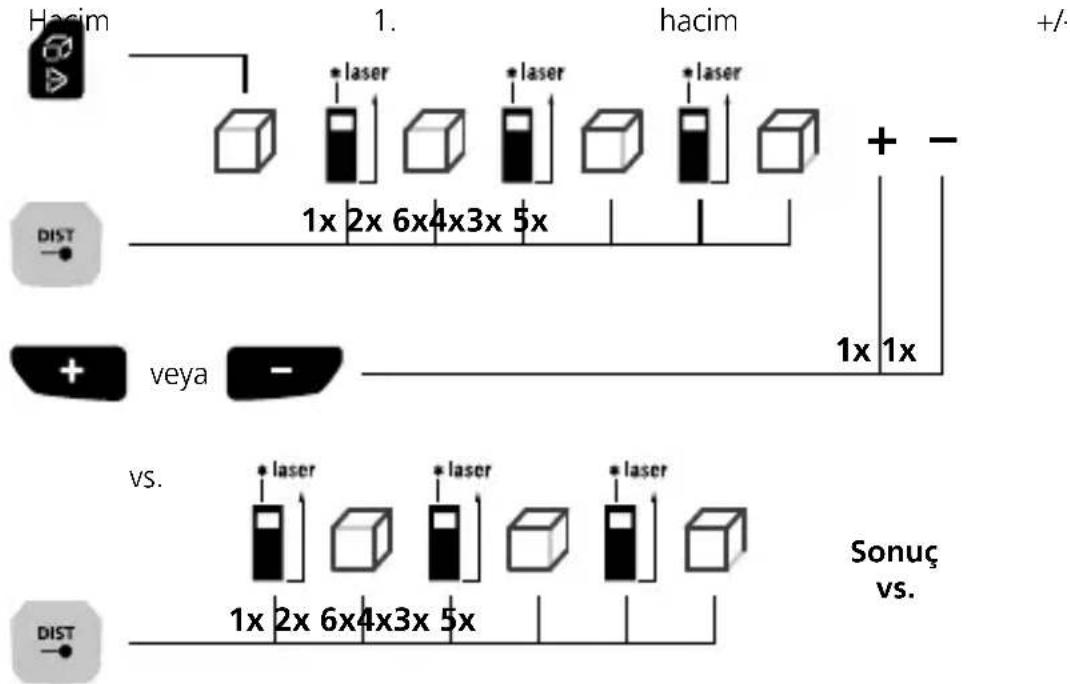

Hacim 1. ölçüm 2. ölçüm 3. ölçüm 1x2x 6x4x 5x DIST

Hacim kalkülasyonu:

Ölçüm sonucu 360° eğim sensörü sayesinde belirlenir.

Cihazın arka kısmı açıların ölçümünde referans alanı olarak işlev görür.

Laserliner

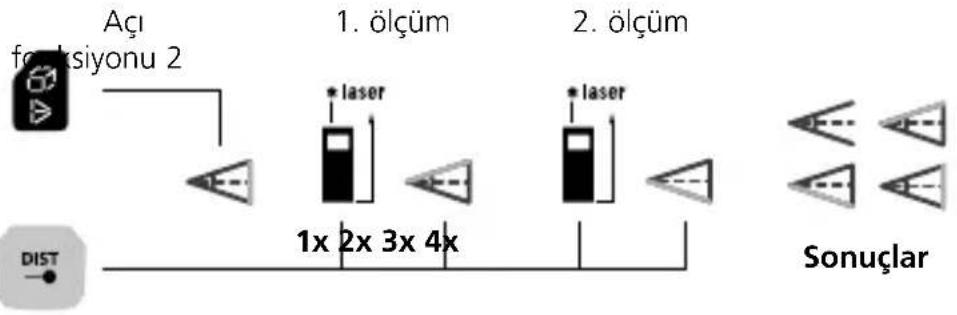

Açı fonksiyonu 2:

Ölçüm sonucu 360° eğim sensörü sayesinde belirlenir.

Cihazın arka kısmı açıların ölçümünde referans alanı olarak işlev görür.

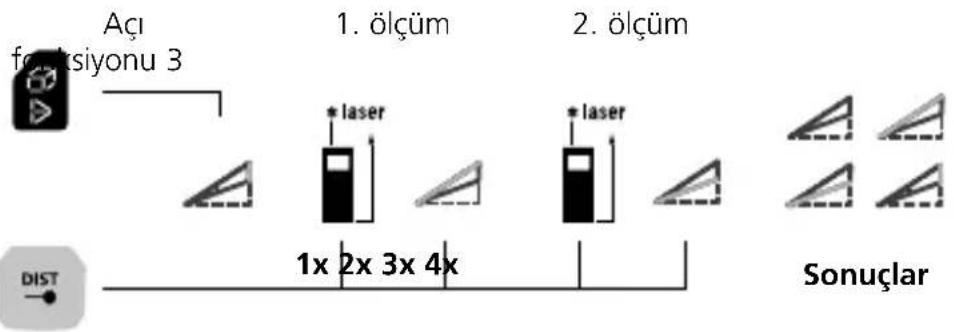

Açı fonksiyonu 3:

Ölçüm sonucu 360° eğim sensörü sayesinde belirlenir.

Cihazın arka kısmı açıların ölçümünde referans alanı olarak işlev görür.

Dijital ibre:

Dijital ibre, ölçüm cihazının yatay hizalanmasını sağlamaktadır.

Eğme sensörünün kalibrasyonu:

Eğme sensörünün (Tilt) kalibrasyonu için ekrandaki talimatları takip edin.

Bellek fonksiyonu:

Cihazda 50'nin üzerinde hafıza alanı bulunmaktadır.

01 ... 50

Cihaz, ara birimi bulunan mobil cihazlara telsiz tekniği yoluyla veri aktarımına izin veren bir Digital Connection fonksiyonuna sahiptir (örn. akıllı telefon, tablet).

Digital Connection için gerekli sistem özelliklerini burada bulabilirsiniz

Cihaz, IEEE 802.15.4 telsiz standardına uyumlu cihazlarla bir telsiz bağlantısı kurabilmektedir. IEEE 802.15.4 telsiz standardı, Wireless Personal Area Networks (WPAN) için bir aktarım protokolüdür.

Cihazın etkin olduğu mesafe maks. 10 m'dir ve çevre şartlarına, örn. duvarların kalınlığına ve bileşimine, radyo yayını bozma kaynaklarına ve de mobil cihazın yayın ve alıcı özelliklerine bağlı olarak önemli boyutta etkilenebilmektedir.

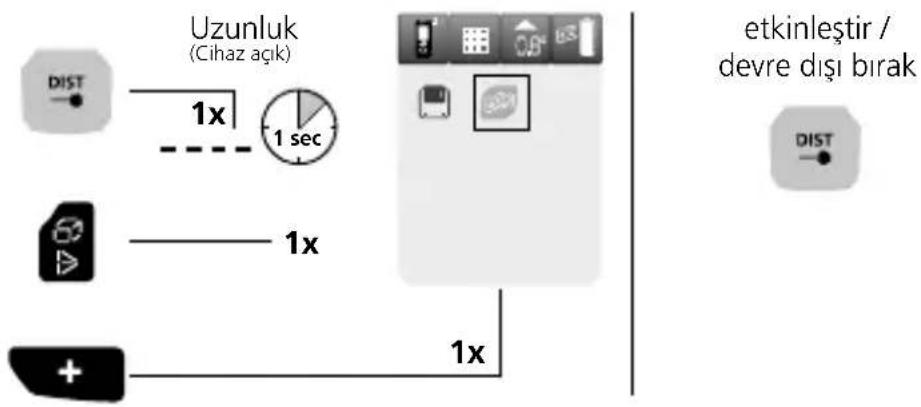

Digital Connection etkinleştir / devre dışı bırak:

Uzunluk (Cihaz açık) 1x 1 sec 1x 1x etkinleştir / devre dışı bırak

Digital Connection sembolü, etkinleştirdikten sonra ekranda belirir (h). Fonksiyon etkin olduğunda mobil bir cihaz bir App vasıtasıyla ölçüm cihazı ile bağlantı kurabilir.

Aplikasyon (App)

Digital Connection'un kullanımı için bir uygulama gerekmektedir. Bunları ilgili marketlerden mobil cihazınıza bağlı olarak indirebilirsiniz:

Mobil cihazın ara biriminin etkin halde olmasına dikkat edin.

Laserliner

Aplikasyonun start edilmesinden sonra ve Digital Connection etkin halde olduğunda, mobil cihaz ile ölçüm cihazı arasında bağlantı kurulabilir.

Eğer aplikasyon birden fazla etkin ölçüm cihazı bulursa uygun olan ölçüm cihazını seçiniz.

Bir sonraki start durumunda bu ölçüm cihazı otomatik olarak bağlanabilir.

Önemli Uyarılar

• Lazer ölçüye esas olan ölçüm noktasını gösterir. Lazer ışınının alanına nesneler girmemelidir.
• Cihaz, ölçüm sırasında farklı oda sıcaklıklarını dengeler. Bu nedenle büyük sıcaklık farklarına sahip ortamlara geçildiğinde, ortam sıcaklığına uyması için kısa bir süre bekleyiniz.
• Bu cihaz açık alanlarda sadece kısıtlı olarak kullanılabilir, aşırı güneş ışığında ise hiç kullanılamaz.
• Dışarda yapılan ölçümlerde yağmurlu, sisli ve karlı havalar ölçüm değerlerini etkileyebilir ve yanlış olmalarına yol açabilir.
• Uygunsuz şartlarda, ms. kötü yansımaları olan yüzeylerde maks. ölçüm sapması 3 mm üzerinde olabilir.
• Halılar, döşemeler veya perdeler lazeri mükemmel şekilde geri yansıtmaz. Düz olan yüzeyleri kullanınız.
• Camdan (pencere camı) geçen ölçümlerde ölçüm değerlerinde hata oluşabilir.
• Enerji tasarrufu fonksiyonu cihazı otomatik olarak kapatır.
  – Yumuşak bir bezle temizleyiniz. Gövde içine su girmemelidir.

Hata kodu:

Er101: Pilleri değiştiriniz

Er108: Pisagor ölçüm hatası

Er118: Eğme sensörünün kalibrasyon hatası

Er155: Alınan sinyal fazla zayıf veya ölçüm alanı dışında

Er181: Veri aktarım hatası

Er194: Değer gösterilebilir alanın dışında

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm hassasiyetini ve işlevini korumak için ölçüm cihazı düzenli olarak kalibre ve kontrol edilmelidir. Kalibrasyon aralıklarının bir yıl olmasını tavsiye ediyoruz. Bunun için gerekirse satıcınızla iletişime geçin veya UMAREX-LASERLINER'in servis bölümüne başvurun.

Teknik özellikler (Teknik değişiklikler saklıdır. 24W43)

Mesafe ölçümü
Hassasiyet (tipik)* ± 2 mm
İç ölçüm alanı** 0,05 m - 70 m
Açı ölçümü
Ölçüm alanı ± 90°
Çözülüm 0,1°
Hassasiyet 0,1°
Lazer sınıfı 2 < 1 mW
Lazer dalga boyu 515 nm
Çalıştırma şartları	-10°C ... 40°C, hava nemi maks.20 ... 85% rH, yoğuşmasız,çalışma yükseklik maks. 2000 mnormal sıfır üzeri
Saklama koşulları	-20°C ... 70°C,hava nemi maks. 80% rH
Telsizmodül calıştırma verileri	Arayüz IEEE 802.15.4. LE ≥ 4.x(Digital Connection); Frekans bandı:ISM Bandı 2400-2483.5 MHz,40 kanal; Yayın gücü: maks. 10 mW;Bant genişliği: 2 MHz; Bitrate:1 Mbit/s; Modülasyon: GFSK / FHSS
Otomatik kapama Lazer 30 san.	/ cihaz 3 dak.
Elektrik beslemesi 2 x 1,5V LR6	(AA)
Boyutlar (G x Y x D) 50 x 122 x	27 mm
Ağırlık 140 g (piller dahil)

* yansıması iyi olan hedef yüzeylerde ve oda ısısında 10 m'ye kadar ölçüm mesafesi. Daha büyük mesafelerde ve uygunsuz ölçüm şartlarında, örn. yoğun günüş ışığı veya yansıması az olan hedef yüzeylerde ölçüm sapması ± 0,2 mm/m oranında artabilir.
** maks. 5000 lüks değerinde

Laserliner

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar, piller ve ambalaj evsel atık mahiyetinde değildir. Tüketiciler kullanılmış pilleri ve aküleri resmi atık biriktirme merkezine, satış yerine veya teknik müşteri servisine ücretsiz olarak geri vermekle yasal olarak yükümlüdürler. Cihaz bertaraf edilmeden pili normal takımlarla tahrip edilmeden cihazdan çıkartılmalı ve ayrı olarak atık biriktirme merkezine verilmelidir. Pilin çıkartılmasıyla ilgili sorularınız varsa lütfen UMAREX-LASERLINER servis bölümüne başvurunuz. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarlarını dikkate alınız.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=AHE
