LaserRangeMaster Gi7 Pro - Entfernungsmesser Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Lasermessgerät mit grüner Lasertechnologie
Marke	Laserliner
Modell	LaserRangeMaster Gi7 Pro
Abmessungen (L x H x T)	50 x 122 x 27 mm
Gewicht (inkl. Batterien)	140 g
Stromversorgung	2 LR6 (AA) Batterien 1,5 V
Laserklasse	2, < 1 mW, 515 nm (grüner Laser)
Messgenauigkeit (typisch)	± 2 mm (bis 10 m)
Messbereich innen	0,05 m – 70 m
Winkelmessbereich	± 90°, Auflösung 0,1°, Genauigkeit 0,1°
Hauptfunktionen	Entfernung, Fläche, Volumen, Dauermessung, Winkelfunktionen 1+2+3, digitale Wasserwaage, Kalibrierung Neigungssensor, Addition/Subtraktion, Speicher 50 Plätze
Konnektivität	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥4.x), Reichweite max. 10 m
Display	LCD-Display mit Symbolen
Automatische Abschaltung	Laser nach 30 s, Gerät nach 3 min
Arbeitsbedingungen	-10 °C bis 40 °C, RF 20–85 % ohne Kondensation
Lagerbedingungen	-20 °C bis 70 °C, RF max. 80 %
Reinigung	Mit einem weichen, leicht feuchten Tuch; aggressive Reinigungsmittel vermeiden
Pflege	Jährlich kalibrieren; Batterien bei längerer Lagerung entfernen
Sicherheit	Laser Klasse 2: Nicht in den Strahl blicken, nicht auf Augen richten
Garantie	Gemäß den Herstellerbedingungen

Häufig gestellte Fragen - LaserRangeMaster Gi7 Pro Laserliner

Wie schalte ich das Gerät ein und aus?

Drücken Sie die Taste EIN/messen, um das Gerät einzuschalten. Zum Ausschalten drücken Sie lange auf die Taste Löschen/AUS, bis es erlischt.

Wie ändere ich die Maßeinheit?

Drücken Sie im Messmodus die Taste Messebene/Einheit, um zwischen m, inch und ft umzuschalten.

Wie messe ich eine Entfernung?

Schalten Sie das Gerät ein, richten Sie den Laser auf das Ziel und drücken Sie DIST (Taste EIN/messen). Die Entfernung wird auf dem Display angezeigt.

Wie verwende ich die Dauermessung?

Wählen Sie den Modus Dauermessung Min./Max. mit der Funktionstaste. Die Messung startet automatisch. Drücken Sie DIST, um zu stoppen. Das Display zeigt die Max-, Min- und aktuellen Werte an.

Wie messe ich eine Fläche oder ein Volumen?

Für eine Fläche: Wählen Sie den Modus Fläche, messen Sie die Länge und dann die Breite. Für ein Volumen: Wählen Sie Volumen, messen Sie Länge, Breite und Höhe. Die Ergebnisse werden automatisch angezeigt.

Wie verwende ich die Winkelfunktionen 1, 2 oder 3?

Wählen Sie die gewünschte Winkelfunktion (1, 2 oder 3) mit der Funktionstaste. Folgen Sie den Anweisungen auf dem Display: Messen Sie die erforderlichen Entfernungen. Die Ergebnisse werden über den 360°-Neigungssensor berechnet.

Wie kalibriere ich den Neigungssensor?

Wählen Sie im Menü Kalibrierung des Neigungssensors. Folgen Sie den Anweisungen auf dem Display, normalerweise indem Sie das Gerät auf eine ebene Fläche legen und eine Taste drücken.

Wie übertrage ich Daten über Digital Connection?

Aktivieren Sie Digital Connection im Menü. Laden Sie auf Ihrem Smartphone die kompatible App herunter, aktivieren Sie Bluetooth und verbinden Sie sich mit dem Gerät. Die Messungen können übertragen werden.

Was tun bei Fehlermeldungen (Er-Codes)?

Konsultieren Sie die Anleitung: Er101 = Batterien schwach, Er108 = Fehler bei Pythagoras-Messung, Er118 = Kalibrierungsfehler, Er155 = schwaches Signal, Er181 = Übertragungsfehler, Er194 = Wert außerhalb des Bereichs. Befolgen Sie die empfohlenen Maßnahmen.

Wie reinige und pflege ich das Gerät?

Reinigen Sie mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird. Eine jährliche Kalibrierung wird empfohlen.

BEDIENUNGSANLEITUNG LaserRangeMaster Gi7 Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit grüner Lasertechnologie

• Funktionen: Distanzen, Flächen, Volumen, Dauermessung, Winkelfunktion 1 + 2 + 3, digitale Libelle und Kalibrierung des Tilt-Sensors, Addition / Subtraktion von Längen, Flächen, Volumen
• 360° Neigungssensor zur Bestimmung der horizontalen und vertikalen Distanz
  – Digital Connection zur Übertragung der Messdaten

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Messgerät darf nicht in die Hände von Kindern gelangen. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.
• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
  – Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Umgang mit elektromagnetischer Strahlung

- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein

- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

- Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

- Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.

- Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp LaserRange-Master Gi7 Pro den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AHE

Grüne Lasertechnologie

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

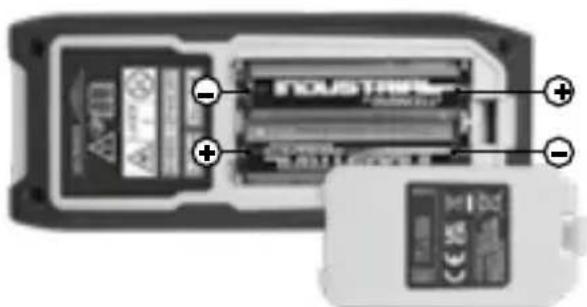

Einsetzen und Entnahme der Batterien

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie die 2 x Typ AA ein. Dabei auf korrekte Polarität achten. Setzen Sie den Batteriefachdeckel wieder ein. Das Gerät kann jetzt eingeschaltet werden. Vor der Entnahme von Batterien muss das Gerät ausgeschaltet werden.

a Anzeige Funktionsauswahl
b Messebene (Referenz) hinten / vorne
c Anzeige min/max-Dauermessung / Fläche / Volumen / Winkelfunktion 1 + 2 + 3
d min/max-Dauermessung
e Messwerte / Messergebnisse / Fehlfunktion / Service erforderlich
f Neigungswinkel Gerät
g Batteriesymbol
h Digital Connection aktiviert
i Zwischenwerte / min/max-Werte
j Addition / Subtraktion von Längen, Flächen, Volumen
k Einheit m / inch / ft
I Längenmessung
m min/max-Dauermessung
n Flächenmessung
- Volumenmessung
p Winkelfunktion 1
q Winkelfunktion 2
r Winkelfunktion 3
s digitale Libelle
t Kalibrierung des Tilt-Sensors
u Speicher
v Digital Connection

TASTATUR:

1. AN / Messen
2. Löschen der letzten Messwerte / AUS
3. Addition von Längen, Flächen, Volumen / gespeicherte Messwerte ansehen
4. Messebene (Referenz) hinten / vorne; Messeinheit m / inch / ft
5. Länge / min/max-Dauermessung / Fläche / Volumen / Winkelfunktion 1 + 2 + 3 / digitale Libelle / Kalibrierung des Tilt-Sensors / Speicher / Digital Connection
6. Subtraktion von Längen, Flächen, Volumen / gespeicherte Messwerte ansehen

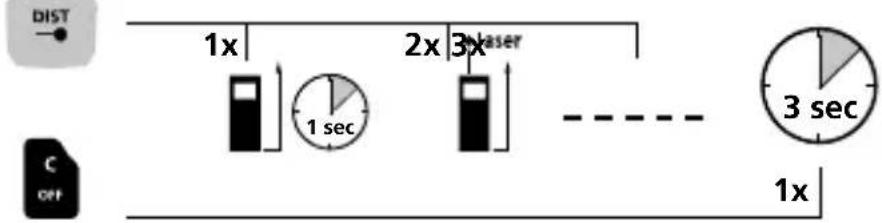

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

DIST 1x 2x 3xaser 1 sec 3 sec 1x C off

Messeinheit umschalten:

m / inch / ft

Löschen des letzten Messwertes:

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

DIST 1x 1 sec 1x

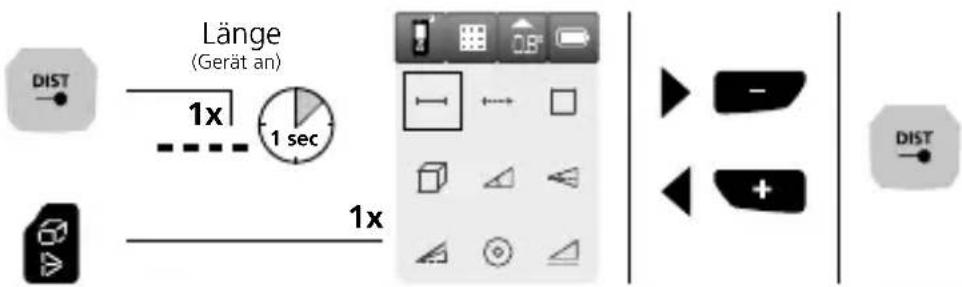

Funktionen umschalten:

Länge / min/max-Dauermessung / Fläche / Volumen / Winkelfunktion 1 + 2 + 3 / digitale Libelle / Kalibrierung des Tilt-Sensors / Speicher / Digital Connection

Länge (Gerät an) 1x 1 sec 1x DIST DIST

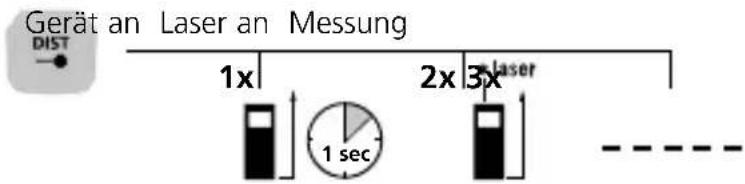

Längenmessung:

Gerät an Laser an Messung 1x 1 sec 2x 3x laser - - - - -

Laserliner

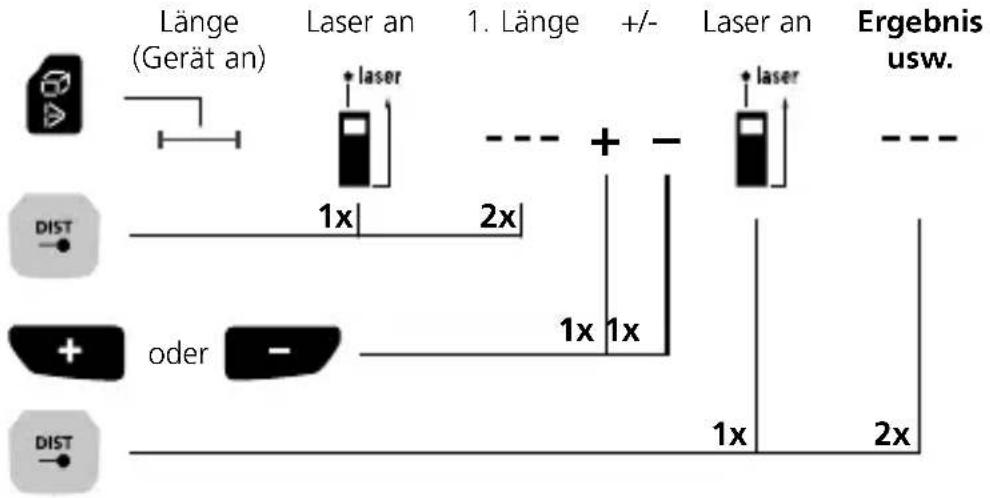

Addition und Subtraktion von Längen:

Länge (Gerät an) Laser an 1. Länge +/- Laser an Ergebnis usw. 1x 2x + 1x 1x oder 1x 2x DIST DIST

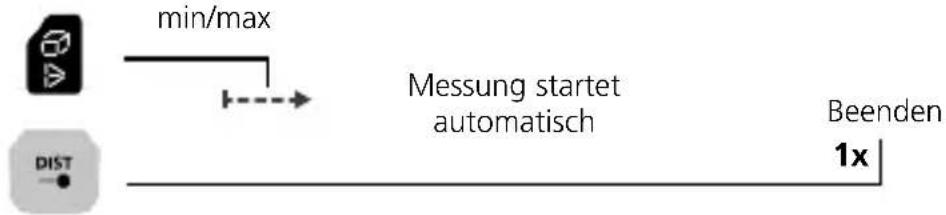

min/max-Dauermessung:

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

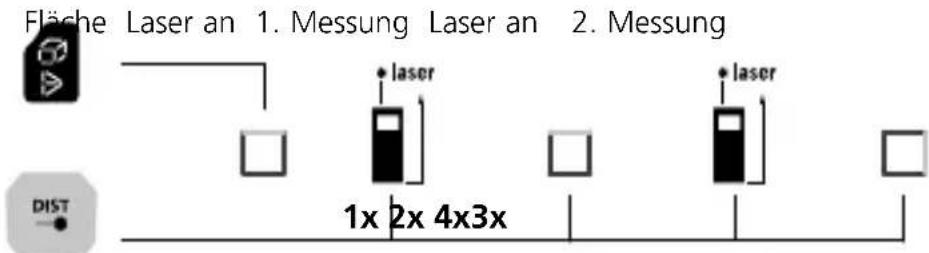

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung 1x 2x 4x3x * laser * laser

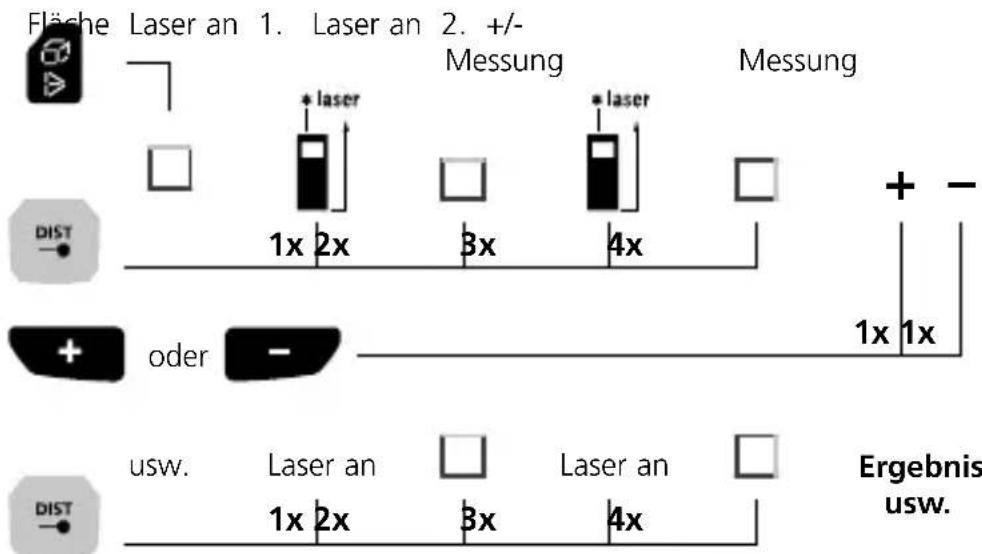

Flächen Kalkulation:

Fläche Laser an 1. Laser an 2. +/- Messung Messung + - DIST 1x 2x 3x 4x 1x 1x oder usw. Laser an 1x 2x 3x 4x Ergebnis usw.

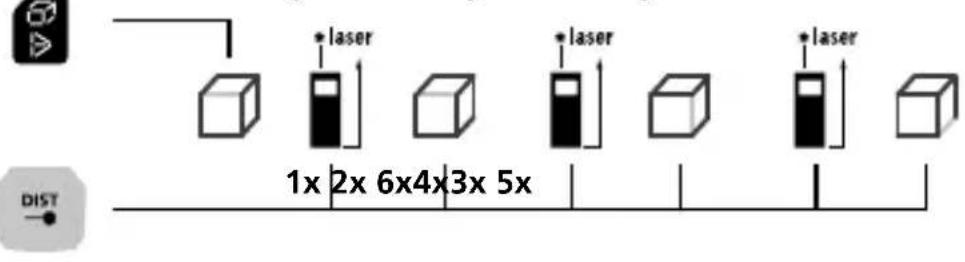

Volumen 1. Messung 2. Messung 3. Messung

laser 1x 2x 6x4x3x 5x laser laser DIST

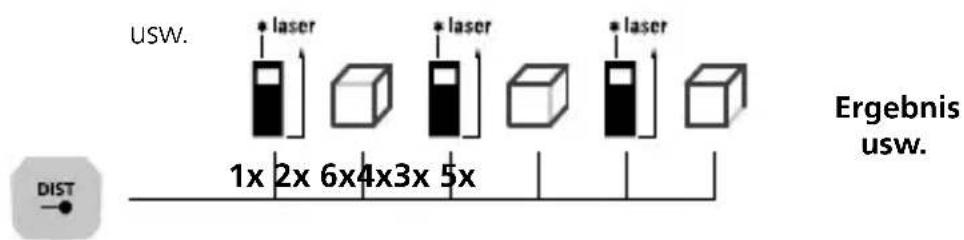

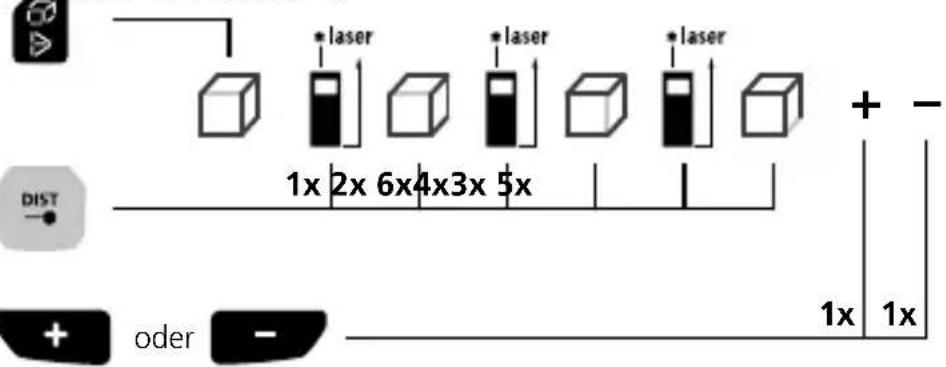

Volumen Kalkulation:

Volumen 1. Volumen +/-

1x 2x 6x4x3x 5x * laser * laser + - DIST oder 1x 1x

USW. * laser 1x 2x 6x4x3x 5x DISTR Ergebnis usw.

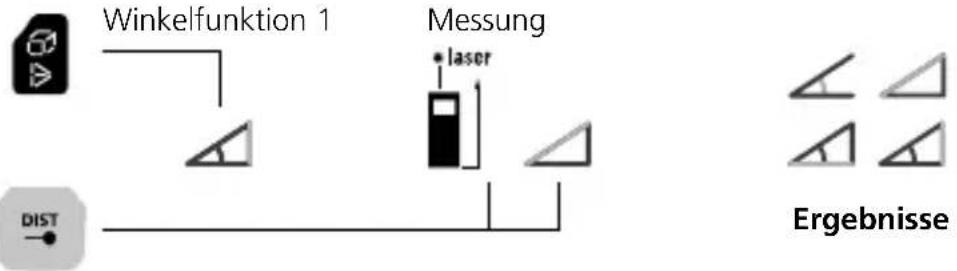

Winkelfunktion 1:

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

Laserliner

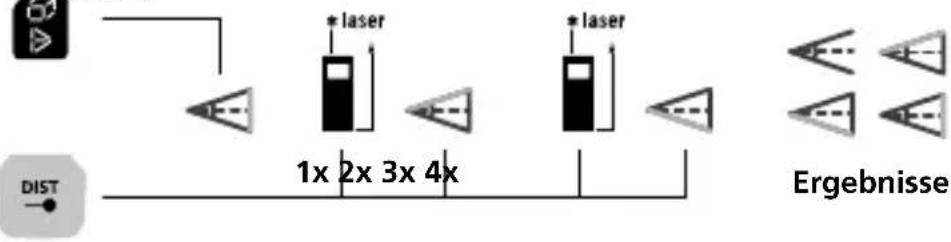

Winkelfunktion 2:

Winkel- 1. Messung 2. Messung

function 2

1x 2x 3x 4x * laser * laser Ergebnisse DIST

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

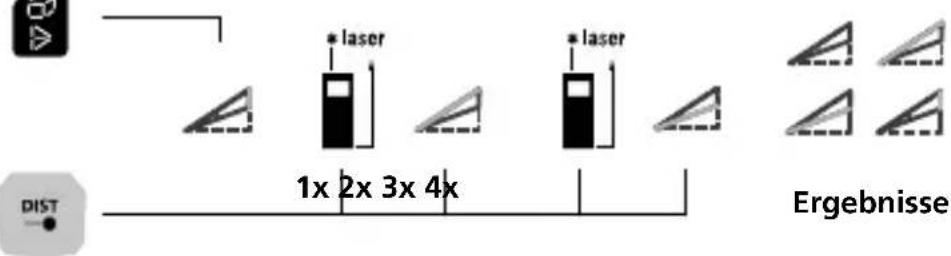

Winkelfunktion 3:

Winkel- 1. Messung 2. Messung

function 3

1x 2x 3x 4x * laser * laser Ergebnisse DIST

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

Digitale Libelle:

Die digitale Libelle dient zur horizontalen Ausrichtung des Messgerätes.

Kalibrierung des Tilt-Sensors:

Zur Kalibrierung des Neigungssensors (Tilt) folgen Sie den Anweisungen auf dem Display.

Speicher-Funktion:

Das Gerät verfügt über 50 Speicherplätze.

01 ... 50

Datenübertragung

Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Digital Connection finden Sie unter https://packd.li/ble/v2

Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

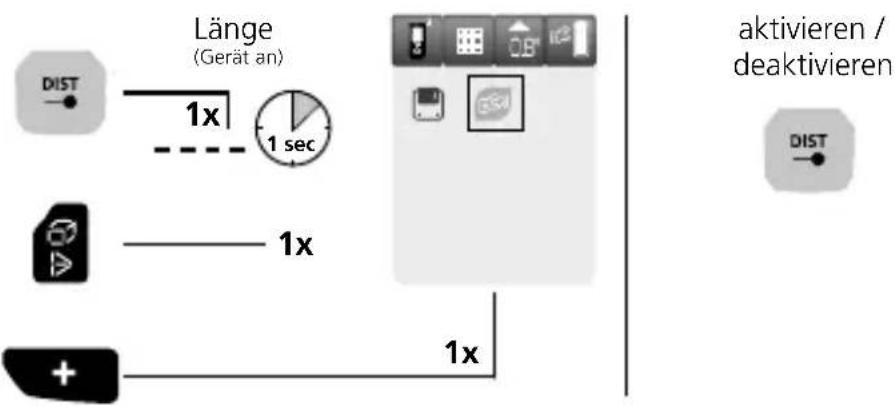

Digital Connection aktivieren / deaktivieren:

Länge (Gerät an) 1x 1 sec 1x 1x aktivieren / deaktivieren DIST DIST

Das Digital Connection-Symbol erscheint nach Aktivierung im Display (h). Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App mit dem Messgerät verbinden.

Applikation (App)

Zur Nutzung der Digital Connection-Funktion wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

Achten Sie darauf, dass die Digital Connection-Schnittstelle des mobilen Endgerätes aktiviert ist.

Laserliner

Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.
  – Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Fehlercode:

Er101: Batterien austauschen

Er108: Pythagoreischer Messfehler

Er118: Kalibrierungsfehler Tilt-Sensor

Er155: Empfangenes Signal zu schwach oder außerhalb des Messbereichs

Er181: Datenübertragungsfehler

Er194: Wert außerhalb des Anzeigebereichs

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 24W43
Distanzmessung
Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,05 m -	70 m
Winkelmessung
Messbereich ± 90°
Auflösung 0,1°
Genauigkeit 0,1°
Laserklasse 2 < 1 mW
Laserwellenlänge 515 nm
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
BetriebsdatenFunkmodul	Schnittstelle IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Stromversorgung 2 x 1,5V LR6 (AA)
Abmessungen (B x H x T) 50 x 1	22 x 27 mm
Gewicht 140 g (inkl. Batterien)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 5000 Lux

Laserliner

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AHE

!

Skift mellem funktioner:

Hukommelsesfunktion:

Er101: Byt batterier

Er108: Pythagoras-mätfel

Er118: Kalibreringsfel på vippsensorn

Er181: Byt batterier

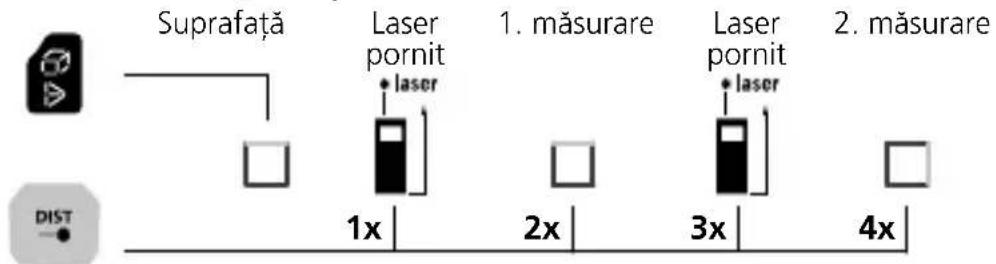

Măsurarea suprafetei:
