BRUKSANVISNING LaserRangeMaster Gi7 Pro Laserliner

Omgang med lasere i klasse 2

Omgang med RF-radiostråling

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / Användningsområde

Laseravständsmätare med grön laserteknik

• Särdrag: Avständ, ytor, volymer, kontinuerlig mätning, vinkelfunktion 1 + 2 + 3 , digital libell och kalibrering av vippsensor, addition / subtraktion av längder, ytor, volymer
• 360° lutningssensor för bestämning av vågrätt och lodrätt avständ
• Digital Connection-gränssnitt för överföring av mätdata

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätenheten får inte hanteras av barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner sluta fungera, batteriets laddning är svag eller om höljet är skadat.
• Se till att apparaten vid användning utomhus bara används vid gynnsamma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

Laserstrålning! Titta aldrig direkt in i laserstrålen!

Laser klass 2 · < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 /

EN 50689:2021

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Det är inte tillåtet att manipulera (ändra) laserapparaten.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Säkerhetsföreskrifter

Kontakt med radiovågor

• Mätapparaten är utrustad med ett radiogränssnitt.
• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet och radiovågor i enlighet med RED-riktlinjen 2014/53/EU.
• Härmed förklarar Umarex GmbH & Co. KG, att radioanläggningen LaserRange-Master Gi7 Pro uppfyller de viktiga kraven och andra bestämmelser enligt riktlinjen för europeisk radioutrustning 2014/53/EU (RED). Den fullständiga texten i EU:s konformitetsförklaring kan hämtas på följande internetadress: http://laserliner.com/info?an=AHE

Grön laserteknik

Cirka 6 gånger ljusare än en typisk, röd laser med 630 - 660 nm

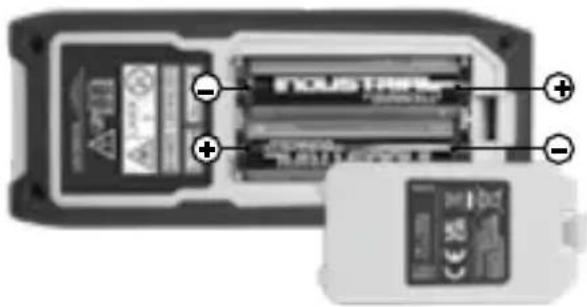

Sätta i och ta ur batterierna

Öppna batterifacket på höljets baksida och sätt i de 2 x typ AA. Se till att vända polerna rätt. Sätt på batterilocket igen. Enheten kan nu slås på. Enheten måste stängas av innan batterierna tas ur.

a Visning av funktionsval
b Mättplan (referens) bak / fram
c Display kontinuerlig min/max-mätning / yta / volym / vinkelfunktion 1 + 2 + 3
d Kontinuerlig min/max-mätning
e Mätvärden / mätresultat / felfunktion / service krävs

f Lutningsvärde

g Batterisymbol

h Digital Connection aktiverad

i Mellanvärden / min/max-värden

j Addition / subtraktion av längder, ytor, volymer

k Enhet m / inch / ft

I Längdmätning
m Kontinuerlig min/max-mätning
n Ytmätning
- Volymmätning
p Vinkelfunktion 1
q Vinkelfunktion 2
r Vinkelfunktion 3
s Digital libell
t Kalibrering av vippsensorn
u Minne
v Digital Connection

KNAPPSATS:

1. På / Mät
2. Radera de senaste mätvärdena / av
3. Addition av längder, ytor, volymer / titta på sparat mätvärde
4. Måttplan (referens) bak / fram; mätenhet m / inch / ft
5. Längd / kontinuerlig min/maxmätning / yta / volym / vinkelfunktion 1 + 2 + 3 / digital libell / kalibrering av vippsensorn / minne / Digital Connection
6. subtraktion av längder, ytor, volymer / titta på sparat mätvärde

Påslagning, mätning och avstängning:

Radering av det senaste mätvärdet:

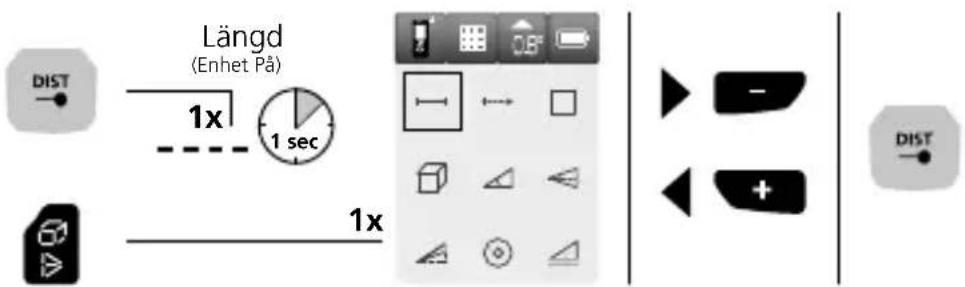

Ställa om funktioner:

Längd / kontinuerlig min/max-mätning / yta / volym / vinkelfunktion 1 + 2 + 3 / digital libell / kalibrering av vippsensorn / minne /

Digital Connection

Längd (Enhet På) 1x 1 sec 1x DIST DIST

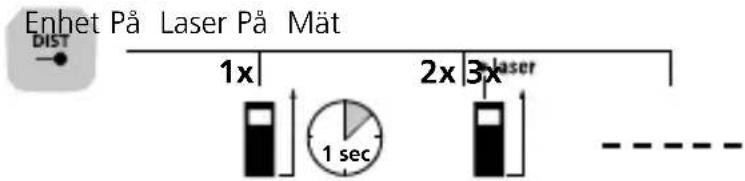

Längdmätning:

Enhet På Laser På Mät 1x 2x 3x 1 sec - - - - -

Laserliner

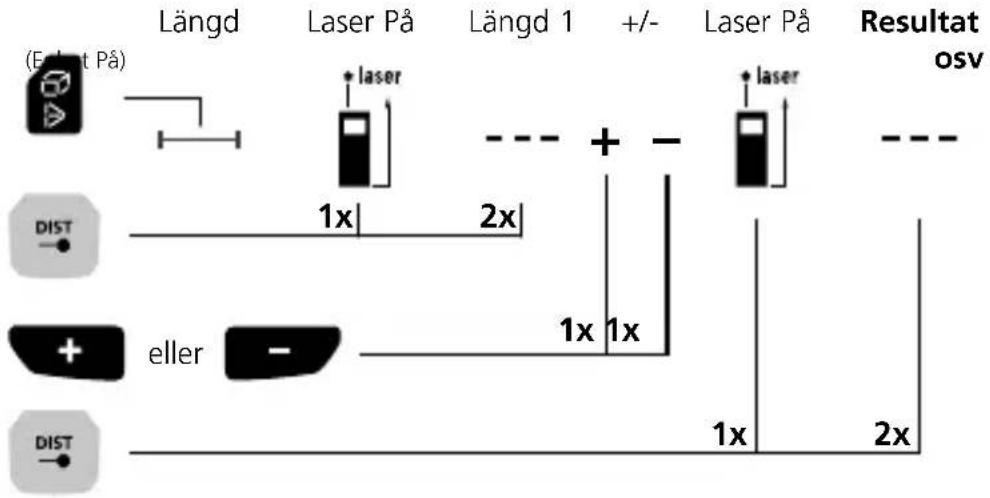

Addition och subtraktion av längder:


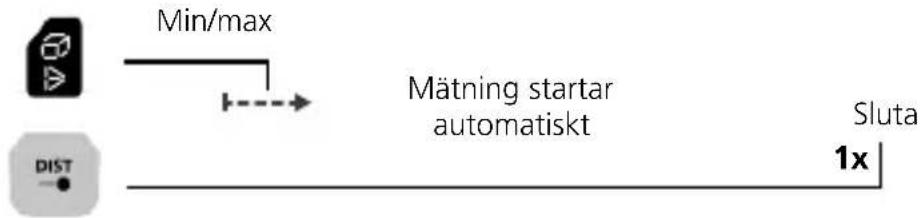

Kontinuerlig min/max-mätning:

LC-displayen visar det största värdet (max), det minsta värdet (min) och det aktuella värdet.

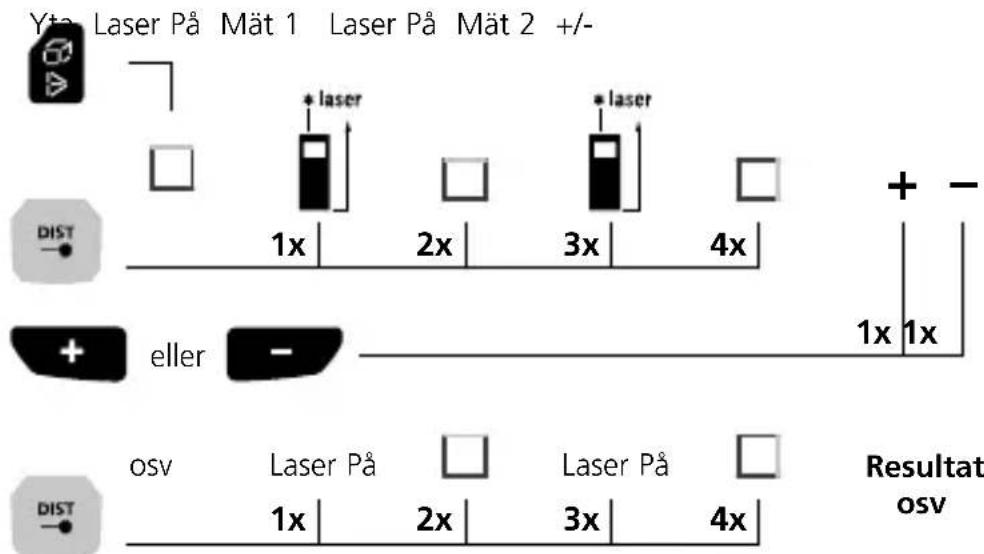

Ytmätning:

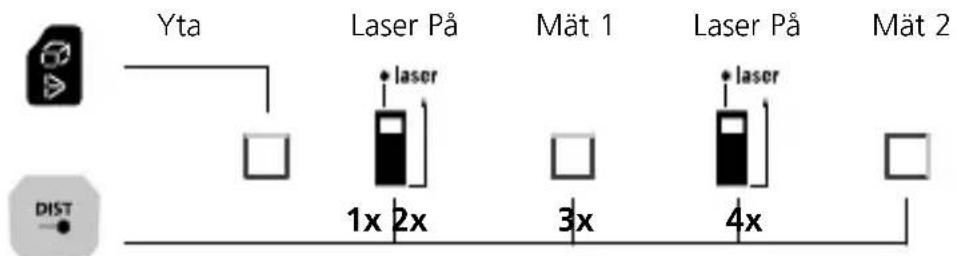

Yta Laser På + laser Mät 1 1x 2x 3x Laser På + laser 4x Mät 2 DIST

Yta kalkylering:

Yta Laser På Mät 1 Laser På Mät 2 +/- * laser * laser 1x 2x 3x 4x + - DIST + eller 1x 1x osv Laser På 2x Laser På 4x Resultat osv DIST

Mätresultaten anges automatiskt med hjälp av en 360° lutningssensor.

Apparatens baksida fungerar som referensyta för mätning av vinklar.

Laserliner

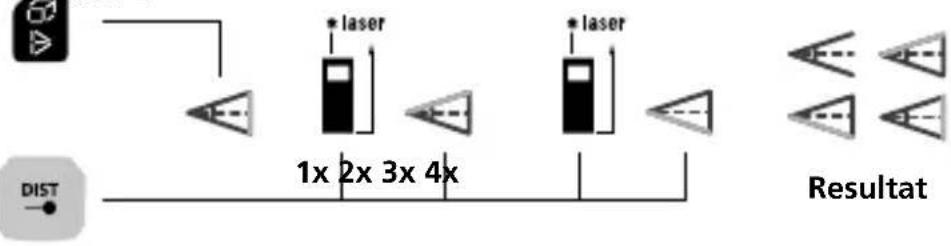

Vinkelfunktion 2:

Vinkel- Mät 1 Mät 2

funktion 2

1x 2x 3x 4x * laser * laser DISTR Resultat

Mätresultaten anges automatiskt med hjälp av en 360° lutningssensor.

Apparatens baksida fungerar som referensyta för mätning av vinklar.

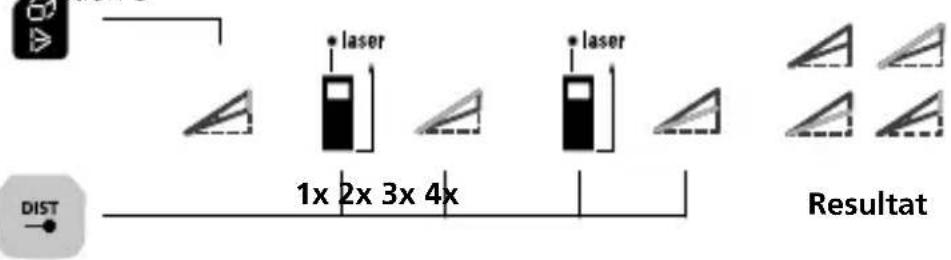

Vinkelfunktion 3:

Vinkel- Mät 1 Mät 2

function 3

laser laser 1x 2x 3x 4x Resultat DIST

Mätresultaten anges automatiskt med hjälp av en 360° lutningssensor.

Apparatens baksida fungerar som referensyta för mätning av vinklar.

Digital libell:

Den digitala libellen är avsedd för horisontell uppriktning av mätinstrumentet.

För kalibrering av lutningssensorn (vipp) följer man anvisningarna på skärmen.

Minnesfunktion:

Instrumentet har 50 minnesplatser.

01 ... 50

Dataöverföring

Enheten har en digital anslutning vilket gör att data kan sändas med radioteknik till mobila enheter med radiogränssnitt (t.ex. smartmobil, surfplatta).

Systemkraven för en digital anslutning finns under

Enheten kan koppla en fjärranslutning med standarden IEEE 802.15.4 för kompatibla enheter. Fjärrstandarden IEEE 802.15.4 är ett överföringsprotokoll för Wireless Personal Area Networks (WPAN).

Räckvidden är max. 10 m avständ från slutenheten och beror i stor utsträckning på omgivningsförhållandena, som t.ex. väggars tjocklek och sammansättning, störande radiokällor samt sändnings- och mottagningsegenskaper för slutenheten.

Digital Connection-symbolen visas efter aktivering på skärmen (h). Vid aktiv funktion kan en mobil slutenhet anslutas till mätapparaten med hjälp av en app.

Programvara (app)

Det krävs en app för att använda den digitala anslutningen.

Du kan ladda ner den i motsvarande butiker beroende på enhet:

Se till att den mobila enhetens radiogränssnitt är aktivt.

Laserliner

Efter att appen har startats och den digitala anslutningen är aktiv kan en anslutning upprättas mellan en mobil enhet och mätapparaten. Om programvaran hittar flera aktiva mätapparater väljer du den mätapparat som passar.

Vid nästa start kan denna mätapparat anslutas automatiskt.

Viktiga anvisningar

• Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.
• Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förfi yttning till annan plats med stor temperaturskillnad.
• Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
• Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.
• Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.
• Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.
• Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.
• En energisparfunktion stänger av enheten automatiskt.
• Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Felkod:

Er155: Den mottagna signalen är för svag eller Utanför mätområdet

Er194: Värde utanför visningsområdet

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring.

Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibrerings-intervall på ett år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Tekniska data (Med reservation för tekniska ändringar. 24W43)
Avständsmätning
Noggrannhet (normal)* ±	2 mm
Mätområde inomhus** 0,05 m - 70 m
Vinkelmätning
Mätområde ± 90°
Upplösning 0,1°
Noggrannhet 0,1°
Laserklass 2 < 1 mW
Laservågslängd 515 nm
Arbetsbetingelser	-10°C ... 40°C, luftfuktighet max. 20 ... 85% rH, icke-konden-serande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C, luftfuktighet max. 80% rH
Driftdataför radiomodul	Gränssnitt IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frekvensband: ISM-band 2400-2483.5 MHz, 40 kanaler; Sändareffekt: max 10 mW; Bandbredd: 2 MHz; Bitmängd: 1 Mbit/s; Modulering: GFSK / FHSS
Automatisk avstängning 30 s lasern / 3 min enheten
Strömförsörjning 2 x 1,5V	LR6 (AA)
Mått (B x H x Dj) 50 x 122 x 27 mm
Vikt 140 g (inklusive batterier)

* upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid större avständ och ogynnsamma mätvillkor, exempelvis starkt solsken eller svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m.
** vid max. 5000 lux

Laserliner

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter, batterier och förpackningar får inte slängas i hushållssoporna. Konsumenter är enligt lag skyldiga att lämna gamla batterier och uppladdningsbara batterier till en återvinningsstation, butik eller teknisk kundtjänst.

Batteriet ska tas ur enheten med ett vanligt verktyg utan att det förstörs och läggas i en separat samling innan enheten återlämnas för avfallshantering. Om du har några frågor om att ta ur batteriet, kontakta serviceavdelningen för UMAREX-LASERLINER. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AHE

!

Omgang med laser klasse 2

Kalibrering av tiltsensoren:
