Produkttyp	Lasermätare
Märke	Laserliner
Modell	DistanceMaster Compact
Mått (L x B x H)	120 x 55 x 30 mm
Vikt	150 g
Strömförsörjning	2 AAA-batterier (1,5 V)
Maximal räckvidd	30 m
Noggrannhet	± 2 mm
Laserklass	2 (synlig, < 1 mW)
Laservåglängd	635 nm
Mätfunktioner	Avstånd, area, volym, indirekt mätning (Pythagoras)
Skärm	Bakgrundsbelyst, 4 rader
Minne	Senaste 20 mätningarna
Inbyggt vattenpass	Ja
Vattentålighet	IP54 (skydd mot stänk)
Driftstemperatur	-10°C till 50°C
Underhåll och rengöring	Rengör linsen med en mjuk, torr trasa. Använd inte lösningsmedel.
Säkerhet	Titta inte direkt in i laserstrålen. Förvaras utom räckhåll för barn.
Reservdelar	Ej tillgängliga separat. Kontakta kundtjänst.
Reparerbarhet	Reparation endast av auktoriserad Laserliner-verkstad.
Allmän information	Manualen kan laddas ner gratis på notice-facile.com

Vanliga frågor - DistanceMaster Compact Laserliner

Hur slår man på och stänger av lasermätaren?

Tryck på knappen ON/Mätning för att slå på. Håll ned i 2 sekunder för att stänga av.

Hur byter man batterier?

Öppna batterifacket på enhetens baksida. Sätt i två AAA-batterier med rätt polaritet.

Vad är maximal mätavstånd?

Det maximala avståndet är 30 meter för en standard reflexmål.

Hur mäter man en area?

Mät längden och sedan bredden. Enheten beräknar automatiskt arean som visas i m².

Vad gör jag om skärmen visar 'Error'?

Kontrollera att målet är reflekterande och att inget hinder avbryter strålen. Försök igen.

Är lasern farlig för ögonen?

Det är en klass 2-laser. Titta inte direkt in i strålen. Undvik att rikta den mot andras ögon.

Hur använder man funktionen för indirekt mätning (Pythagoras)?

Välj Pythagoras-läget. Mät två avstånd (t.ex. höjd och diagonal) för att beräkna ett otillgängligt avstånd.

Är enheten vattentät?

Den har skyddsklass IP54, tål stänk men får inte sänkas ner i vatten.

Hur rengör man laserlinsen?

Använd en mjuk, torr trasa för att försiktigt torka av linsen. Använd inga kemikalier.

Var kan jag ladda ner hela manualen?

Gå till notice-facile.com och sök efter 'DistanceMaster Compact Laserliner' för en gratis nedladdning i PDF-format.

BRUKSANVISNING DistanceMaster Compact Laserliner

Omgang med lasere i klasse 2

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / användning

Laseravständsmätare med färgskärm

– Mätning av längder, ytor och volymer

- Min/Max-funktion för fastställande av diagonala, vågräta och lodräta sträckor

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
  – Se vid utomhusanvändning till att instrument endast används under passande vädervillkor och då lämpliga skyddsåtgärder vidtagits.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Det är inte tillåtet att manipulera (ändra) laserapparaten.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

DistanceMaster Compact

DISPLAY:

a Måttplan (referens) Bak / Fram
b Längd / Yta / Volym
c Mätvärden / Mätresultat Enhet m / fot / tum / _' _"
d Mellanvärden / min/max-värden
e Stapeldiagrammet visar hur bra reflexionsytan lämpar sig för mätning. Det är till särskilt stor hjälp vid mätningar på långa avständ, vid mörka ytor eller starkt omgivningsljus.

f Batterisymbol

g Kontinuerlig min/max-mätning

h Minne

1. På / Mät / Kontinuerlig min/maxmätning
2. Längd, Yta, Volym / Minne
3. Mättplan (referens) Bak / Fram / Mätenhet m / fot / tum / _' "
4. Av / Radera de senaste mätvärdena

Sätt i batterierna (se Bild A)

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

Påslagning, mätning och avstängning:

Radering av det senaste mätvärdet:

Laserliner

Omkoppling av mätfunktioner:

Längdmätning:

Ytmätning:

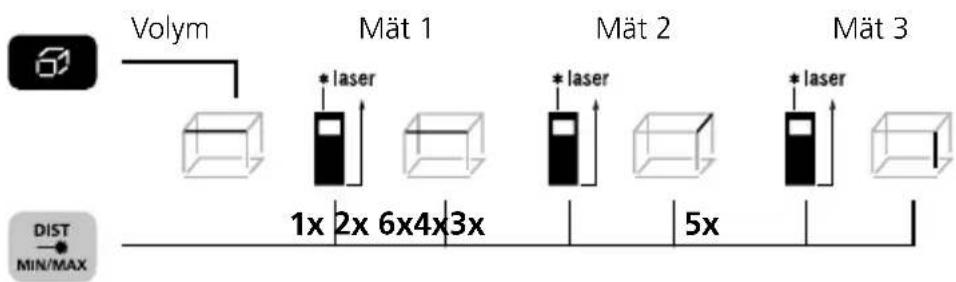

Volymmätning:

Kontinuerlig min/max-mätning:

Enhet På Tryck 3 s och släpp Sluta sedan knappen

LC-displayen visar det största värdet (max), det minsta värdet (min) och det aktuella värdet.

Minnesfunktion:

Felkod:

Err104: Beräkningsfel

Err152: Temperaturen är för hög: > 40°C

Err153: Temperaturen är för låg: < 0°C

Err154: Utanför mätområdet

Err155: Den mottagna signalen är för svag

Err156: Den mottagna signalen är för stark

Err157: Felaktig mätning eller bakgrunden är för ljus

Err160: Mätapparatens rörelser för snabba

Viktiga anvisningar

- Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.

– Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förflyttning till annan plats med stor temperaturskillnad.

- Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.

– Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.

- Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.

- Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.

- Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.

- En energisparfunktion stänger av enheten automatiskt.

- Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Laserliner

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheteni mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

Tekniska data (Med reservation för tekniska ändringar. Rev21W31)

Noggrannhet (normal)* ± 2 mm
Mätområde (inomhus)** 0,1	m - 25 m
Laserklass 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laservågslängd 650 nm
Arbetsbetingelser	-10°C ... 40°C, luftfuktighet max. 80% rH, icke-konden-serande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C, luftfuktighet max. 80% rH
Automatisk avstängning 30 s	lasern / 3 min enheten
Strömförsörjning 2 x 1,5V LR03 (AAA)
Mått (B x H x Dj) 27 x 110 x 43 mm
Vikt 100 g (inklusive batterier)

* Upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med +/- 0,2 mm/m.

** vid max. 5 000 lux

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=ACF

!
