MANUAL DE USUARIO DistanceMaster Compact Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

Distanciómetro láser con pantalla de color

• Medición de longitudes, superficies y volumen
• Función Mín/Máx para determinar tramos diagonales, horizontales y verticales

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de láseres de clase 2

¡No mire al rayo láser!

Láser clase 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No está permitido manipular (alterar) este dispositivo.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea 2014/30/UE de CEM.
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Laserliner

- El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

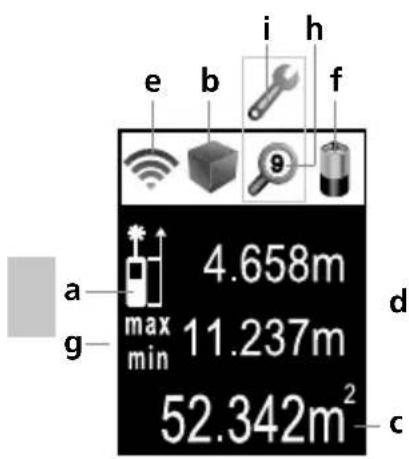

INDICADOR:

a Nivel de medición (Referencia) detrás / delante
b Indicación Longitud / Superficie / Volumen
c Valores de medición / Resultados Unidad m / ft / inch / _' _"
d Valores intermedios / Valores mín/máx
e El diagrama de barras indica la aptitud de la superficie de reflexión para la medición. Esto es especialmente importante para las mediciones a largas distancias, sobre superficies oscuras o con demasiada claridad ambiental.

f Símbolo de pilas

g Medición permanente mín./máx.

h Memoria

i Error en funcionamiento / Servicio necesario

TECLADO:

1. CON / Medir / Medición permanente mín./máx.
2. Longitud, Superficie, Volumen / Memoria
3. Nivel de medición (Referencia) detrás / delante / Unidad m / ft / inch / _' "
4. DES / Borrar los últimos valores de medición

Poner las pilas (ver imagen A)

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

Conectar, medir y desconectar:

Aparato Láser Medir Aparato encendido encendido apagado

Commutar unidad de medición: m / ft / inch / _' _"

Borrar el último valor de medición:

DistanceMaster Compact

Commutar nivel de medición (Referencia):

Commutar funciones de medición:

Medición de longitudes:

Medición de superficies:

Medición del volumen:

Laserliner

Medición permanente mín./máx.:

Aparato Pulsar 3 segundos y Finalizar encendido luego soltar la tecla

La pantalla LC muestra el valor máximo (máx.), el valor mínimo (mín.) y el valor actual.

Función de memoria:

Err101: Cambiar las pilas

Err104: Error de cálculo

Err152: La temperatura es muy alta: >40°C

Err153: La temperatura es muy baja: < 0°C

Err154: Fuera de la gama de medición

Err155: Señal receptora demasiado débil

Err156: Señal receptora demasiado fuerte

Err157: Medición errónea o el fondo es demasiado claro

Err160: Movimiento muy rápido del aparato

Avisos importantes

- El láser indica el punto de medición hasta el que se va a medir. En el rayo láser no deben penetrar objetos.

- El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.

- El aparato sólo puede usarse limitadamente en exteriores y no puede usarse con fuertes rayos solares.

- En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir y falsificar los resultados de medición.

- En condiciones desfavorables como p. ej. superficies mal reflectantes la discrepanacia máx. puede ser mayor de 3 mm.

- Alfombras, acolchados o cortinas no reflejan el láser óptimamente. Utilice superficies lisas.

- En mediciones a través de cristal (ventanas), pueden falsificarse los resultados de medición.

- Una función economizante de energía desconecta automáticamente el aparato.

- Limpieza con un paño suave. No debe penetrar agua en la caja.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes.

Retire la/s pila/s para guardar el aparato por un periodo prolongado.

Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

Datos Técnicos (Salvo modificaciones. Rev21W31)

Precisión (típico)* ± 2 mm
Gama de medición (interiores)**	0,1 m - 25 m
Clase de láser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Longitud de onda del láser 6	50 nm
Condiciones de trabajo	-10°C ... 40°C, humedad del aire máx.80% r.h., no condensante, altitud detrabajo máx. 2000 m sobre el nivel delmar (nivel normal cero)
Condiciones de almacén	-20°C ... 70°C,humedad del aire máx. 80% r.h.
Apagado automático láser 30	seg. / aparato 3 min.
Alimentación 2 x 1,5V LR03 (AAA)
Dimensiones (An x Al x F) 27	x 110 x 43 mm
Peso 100 g (pilas incluida)

* Distancia de medición hasta 10 m con superficies reflectantes y a temperatura ambiente. Sobre superficies de baja reflexión, puede aumentar la tolerancia de las mediciones en +/- 0,2 mm/m.
** Con un máximo de 5000 lux

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=ACF
