RollPilot 012 - Telémetro Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Telémetro de rueda electrónico
Marca	Laserliner
Modelo	RollPilot 012
Precisión	± 10 cm / 100 m
Alcance de medición	0 a 9.999,99 m
Circunferencia de la rueda	1 m
Memoria	5 entradas (M1 a M5)
Alimentación	1 pila 9V (tipo 6F22)
Temperatura de funcionamiento	0°C a 40°C
Temperatura de almacenamiento	-20°C a 70°C
Dimensiones (desplegado)	318 x 1000 x 140 mm
Dimensiones (plegado)	318 x 540 x 210 mm
Peso (con pilas)	2,1 kg
Función Hold	Sí (mantenimiento del valor medido)
Retroiluminación de pantalla	Sí, apagado automático después de 15 segundos
Unidades de medida	m / cm / ft / pulgadas
Pantalla	Pantalla LCD
Empuñadura antideslizante	Sí
Pata retráctil	Sí
Palanca de parada	Sí
Plegable para transporte	Sí
Mantenimiento	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	No usar sobre superficies inadecuadas. Evitar golpes.
Piezas de repuesto y reparabilidad	Contactar con el servicio postventa. Reparaciones solo por personal cualificado.

Preguntas frecuentes - RollPilot 012 Laserliner

¿Cómo instalar la pila?

Abra el compartimento de pilas (6) e inserte una pila 9V respetando la polaridad indicada. Cierre el compartimento.

¿Cómo cambiar la unidad de medida?

Pulse la tecla M/Ft (o cm/pulg) para alternar entre m, cm, ft y pulgadas. El valor medido actual se borra al cambiar.

¿Cómo usar la función Hold?

Active la función Hold pulsando la tecla ESC/Hold. El símbolo Hold aparece en la pantalla y el valor medido parpadea. Para desactivar, pulse de nuevo la tecla.

¿Cómo memorizar un valor medido?

En modo medición, pulse Memory/Enter para entrar en el menú de memoria. Use las teclas de flecha para seleccionar una ubicación M1 a M5, luego pulse de nuevo Memory/Enter para guardar.

¿Cómo borrar un valor medido?

En modo medición, pulse la tecla /Reset durante 2 segundos para borrar el valor mostrado.

¿Cuál es el peso del aparato?

El peso con las pilas es de aproximadamente 2,1 kg.

¿Cuál es la precisión del telémetro?

La precisión es de ± 10 cm por 100 m medidos.

¿Cómo plegar el aparato para el transporte?

El aparato es plegable. Pliegue el mango y la rueda para obtener un formato compacto de 318 x 540 x 210 mm. La funda suministrada facilita el transporte.

¿Qué hacer si la pantalla muestra batería baja?

Reemplace la pila 9V (tipo 6F22) por una nueva. El símbolo de batería baja (I) se enciende en la pantalla.

¿Cómo limpiar el aparato?

Use un paño suave y seco para limpiar el aparato. No use disolventes ni productos abrasivos. Evite la humedad.

MANUAL DE USUARIO RollPilot 012 Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

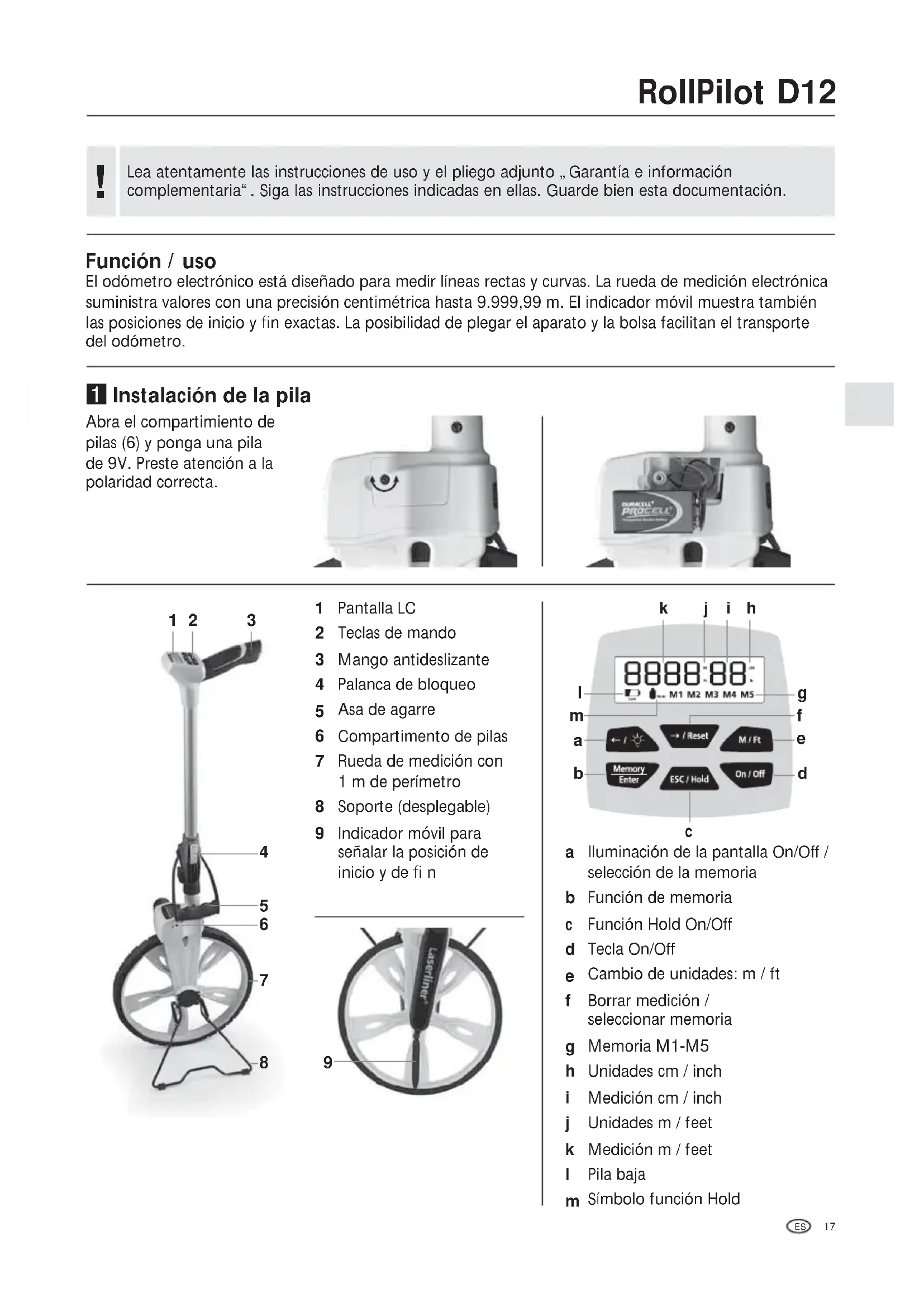

Función / uso

El odómetro electrónico está diseñado para medir líneas rectas y curvas. La rueda de medición electrónica suministra valores con una precisión centimétrica hasta 9.999,99 m. El indicador móvil muestra también las posiciones de inicio y fin exactas. La posibilidad de plegar el aparato y la bolsa facilitan el transporte del odómetro.

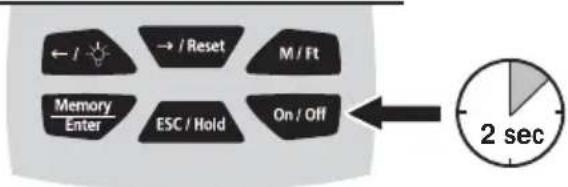

1 Instalación de la pila

Abra el compartimiento de pilas (6) y ponga una pila de 9V. Preste atención a la polaridad correcta.

1 Pantalla LC
2 Teclas de mando
3 Mango antideslizante
4 Palanca de bloqueo
5 Asa de agarre
6 Compartimento de pilas
7 Rueda de medición con 1 m de perímetro
8 Soporte (desplegable)
9 Indicador móvil para señalar la posición de inicio y de fin

a Iluminación de la pantalla On/Off / selección de la memoria
b Función de memoria
c Función Hold On/Off
d Tecla On/Off
e Cambio de unidades: m / ft
f Borrar medición / seleccionar memoria
g Memoria M1-M5
h Unidades cm / inch
i Medición cm / inch
j Unidades m / feet
k Medición m / feet
I Pila baja
m Símbolo función Hold

2 ON/OFF Función Hold

3

La función Hold está activada cuando su símbolo se visualiza en la pantalla y la medición parpadea. Esta función mantiene la medición visualizada en ese momento.

8888"88" M1 M2 M3 M4 M5

Para poder comenzar la medición es necesario desactivar la función Hold.

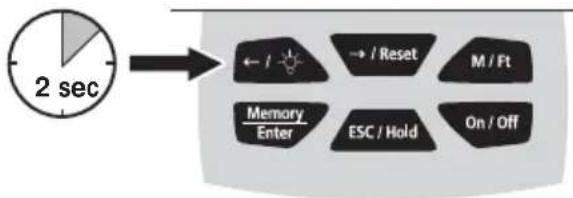

4 Iluminación de la pantalla

Encienda la iluminación de la pantalla cuando no disponga de buenas condiciones de visibilidad. Para proteger las pilas, la iluminación se apaga automáticamente a los 15 segundos. Para encenderla de nuevo pulse otra vez la tecla.

5 Cambio de unidades

m (cm) / ft (in) Borra la medición actual.

8888 M 88 CM P1 I4 M1 M2 M3 M4 M5

6 Borrar medición


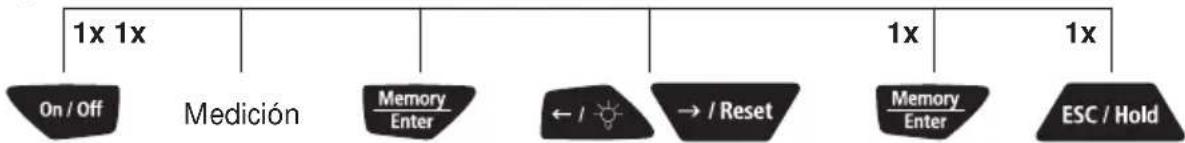

7 Guardar mediciones en la memoria

El aparato dispone de una memoria interna para cinco entradas. La memoria seleccionada se indica mediante el parpadeo de M1 ... M5.

8888:88 M1 M2 M3 M4 M5

Aparato On Seleccionar memoria Guardar Salir del menú

Sobreescribe los valores existentes.

Al activarse la función de memoria siempre marca el valor M1. La medición actual se visualiza de nuevo una vez guardada en la memoria deseada (M1 - M5).

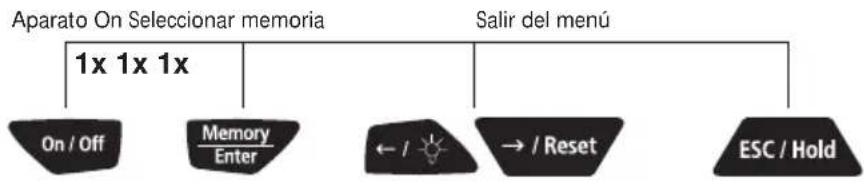

8 Mostrar mediciones


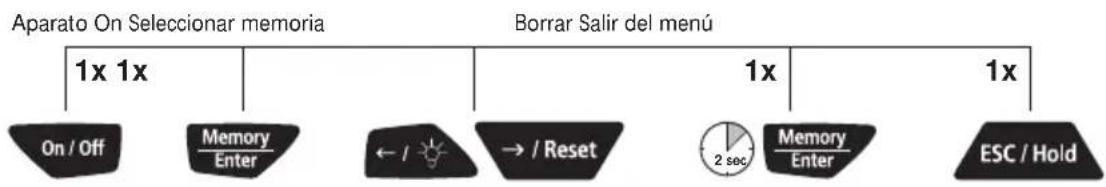

9 Borrar mediciones guardadas


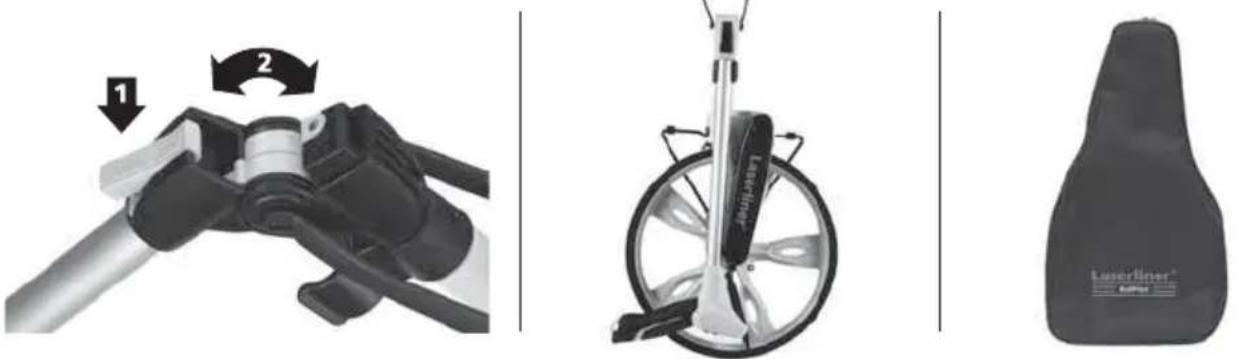

10 Plegar para el transporte

Datos técnicos Sujeto a modificaciones técnicas.

Precisión ± 10 cm / 100 m
Alcance 0 – 9.999,99 m
Perímetro de la rueda 1 m
Memoria 5 entradas M1 ... M5
Alimentación 1 x 6F22 / 9V
Temperatura de trabajo 0...40 °C
Temperatura de almacén -20 °C...70 °C
Medidas (An x Al x F) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (plegado)
Peso (pilas incluidas) 2,1 kg

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: www.laserliner.com/info

!

6 Eliminar o valor medido

7 Memorizar os valores medidos
