RollPilot 012 - Měřič vzdálenosti Laserliner - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma RollPilot 012 Laserliner ve formátu PDF.
| Typ výrobku | Elektronické měřicí kolečko |
| Značka | Laserliner |
| Model | RollPilot 012 |
| Přesnost | ± 10 cm / 100 m |
| Měřicí rozsah | 0 až 9 999,99 m |
| Obvod kola | 1 m |
| Paměť | 5 paměťových pozic (M1 až M5) |
| Napájení | 1 baterie 9V (typ 6F22) |
| Provozní teplota | 0°C až 40°C |
| Skladovací teplota | -20°C až 70°C |
| Rozměry (rozložený) | 318 x 1000 x 140 mm |
| Rozměry (složený) | 318 x 540 x 210 mm |
| Hmotnost (s bateriemi) | 2,1 kg |
| Funkce Hold | Ano (udržení naměřené hodnoty) |
| Podsvícení displeje | Ano, automatické vypnutí po 15 sekundách |
| Měrné jednotky | m / cm / ft / palce |
| Displej | LCD displej |
| Protiskluzová rukojeť | Ano |
| Zasunutelná opěrka | Ano |
| Zastavovací páčka | Ano |
| Sklopný pro přepravu | Ano |
| Údržba | Čistěte měkkým suchým hadříkem. Nepoužívejte rozpouštědla. |
| Bezpečnost | Nepoužívejte na nevhodných površích. Vyhněte se nárazům. |
| Náhradní díly a opravitelnost | Kontaktujte poprodejní servis. Opravy provádí pouze kvalifikovaný personál. |
Často kladené otázky - RollPilot 012 Laserliner
Dotazy uživatelů ohledně RollPilot 012 Laserliner
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Měřič vzdálenosti ve formátu PDF zdarma! Najděte svůj návod RollPilot 012 - Laserliner a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RollPilot 012 značky Laserliner.

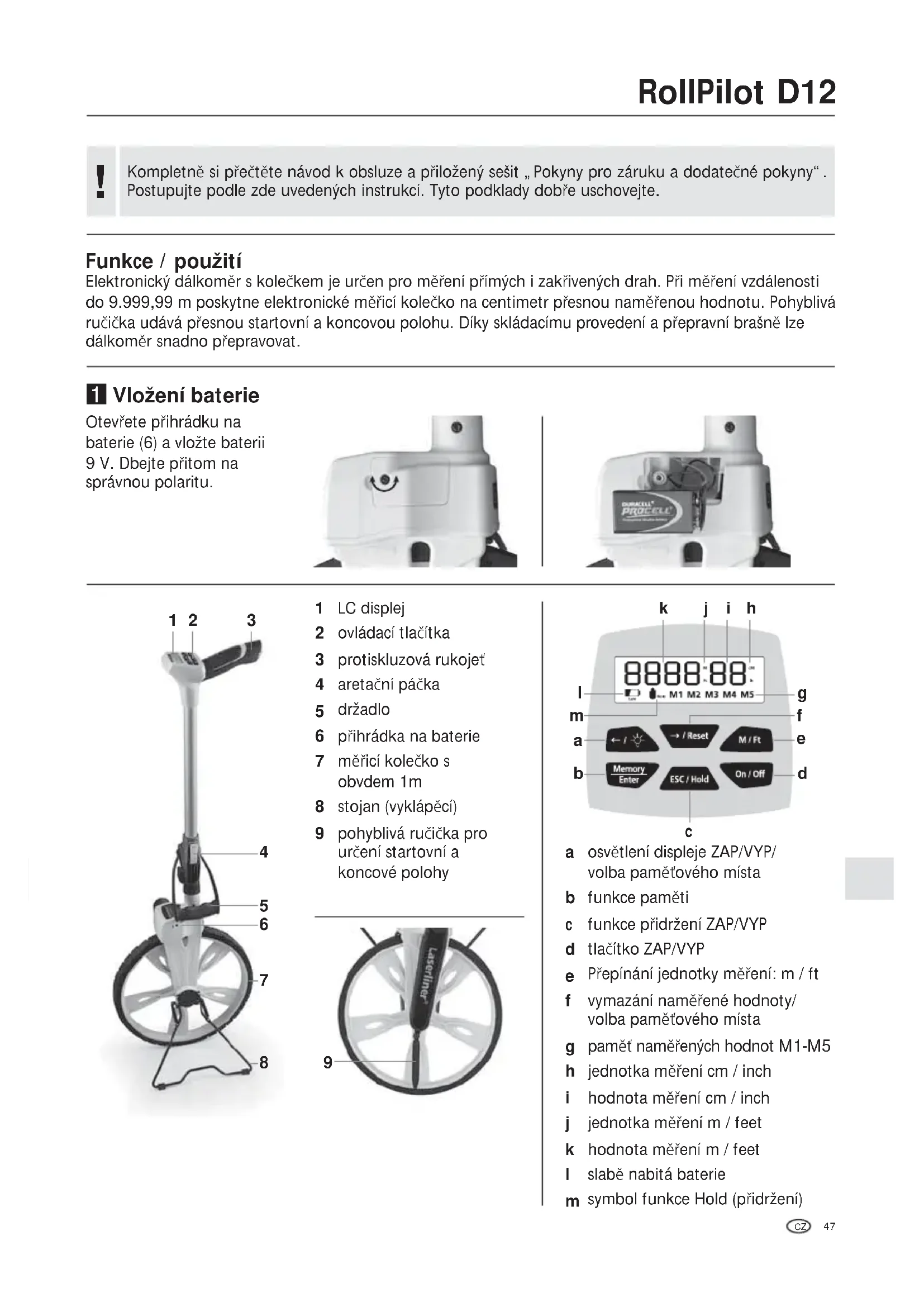

NÁVOD K OBSLUZE RollPilot 012 Laserliner
Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.
Funkce / použití
Elektronický dálkoměr s kolečkem je určen pro měření přímých i zakřivených drah. Při měření vzdálenosti do 9.999,99 m poskytne elektronické měřicí kolečko na centimetr přesnou naměřenou hodnotu. Pohyblivá ručička udává přesnou startovní a koncovou polohu. Díky skládacímu provedení a přepravní brašně lze dálkoměr snadno přepravovat.
1 Vložení baterie
Otevřete přihrádku na baterie (6) a vložte baterii 9 V. Dbejte přitom na správnou polaritu.
1 LC displej
2 ovládací tlačítka
3 protiskluzová rukojeť
4 aretační páčka
5 držadlo
6 přihrádka na baterie
7 měřicí kolečko s obvdem 1m
8 stojan (vyklápěcí)
9 pohyblivá ručička pro určení startovní a koncové polohy
a osvětlení displeje ZAP/VYP/volba pamětového místa
b funkce paměti
c funkce přidržení ZAP/VYP
d tlačítko ZAP/VYP
e Přepínání jednotky měření: m / ft
f vymazání naměřené hodnoty/volba paměťového místa
g paměť naměřených hodnot M1-M5
h jednotka měření cm / inch
i hodnota měření cm / inch
j jednotka měření m / feet
k hodnota měření m / feet
I slabě nabitá baterie
m symbol funkce Hold (přidržení)

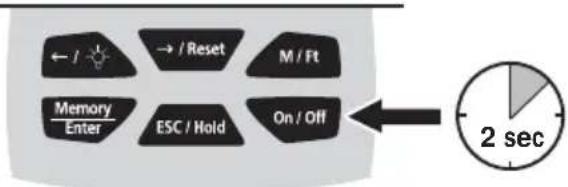

2 ON/OFF Funkce Hold (přidržení)
Funkce Hold je aktivovaná, pokud je na displeji zobrazen symbol hold a bliká naměřená hodnota. Aktuální naměřená hodnota zůstane zobrazená.
Před zahájením měření se musí funkce Hold deaktivovat.

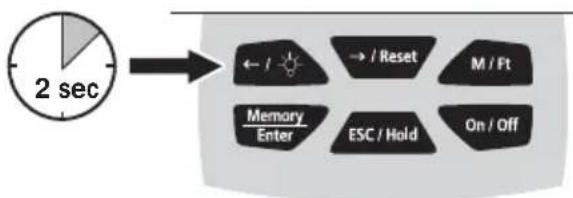

4 Osvětlení displeje
Při zhoršených světelných podmínkách zapněte osvětlení displeje. Osvětlení se po 15 sekundách automaticky vypne, aby se šetřily baterie. Opětovným stisknutím tlačítka lze osvětlení zase zapnout.
5 Přepnutí jednotky měření
m (cm) / ft (in) Aktuální naměřená hodnota se vymaže.


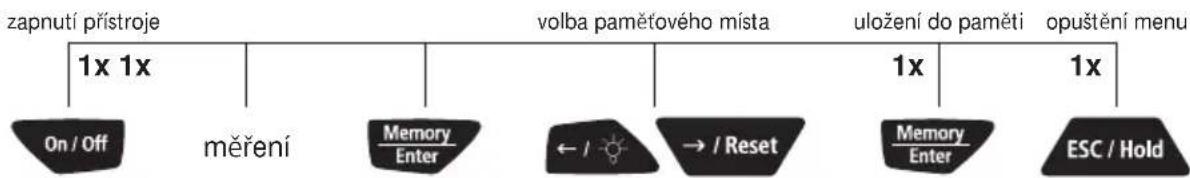

7 Uložení naměřených hodnot do paměti
Přístroj má interní paměť pro uložení naměřených hodnot 5 záznamů měření. Zvolené paměťové místo se zobrazí blikáním M1 ... M5.
Stávající naměřené hodnoty se přepíšou.
Při aktivování paměťové funkce se vždy zobrazí hodnota M1. Aktuální naměřená hodnota se zase zobrazí poté, co se uloží do požadovaného paměťového místa (M1 - M5).

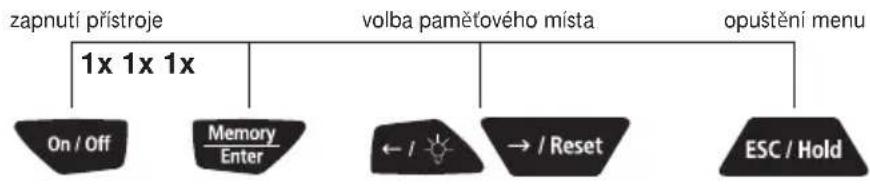

8 Zobrazení naměřených hodnot


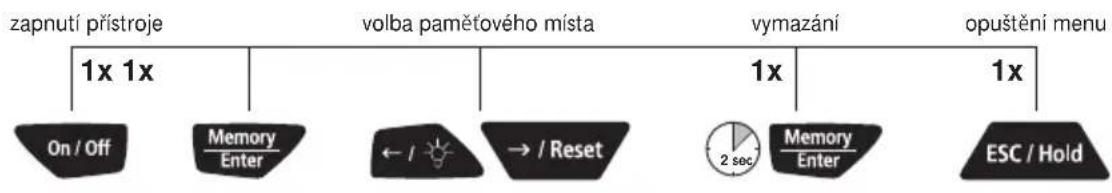

9 Vymazání paměti naměřených hodnot


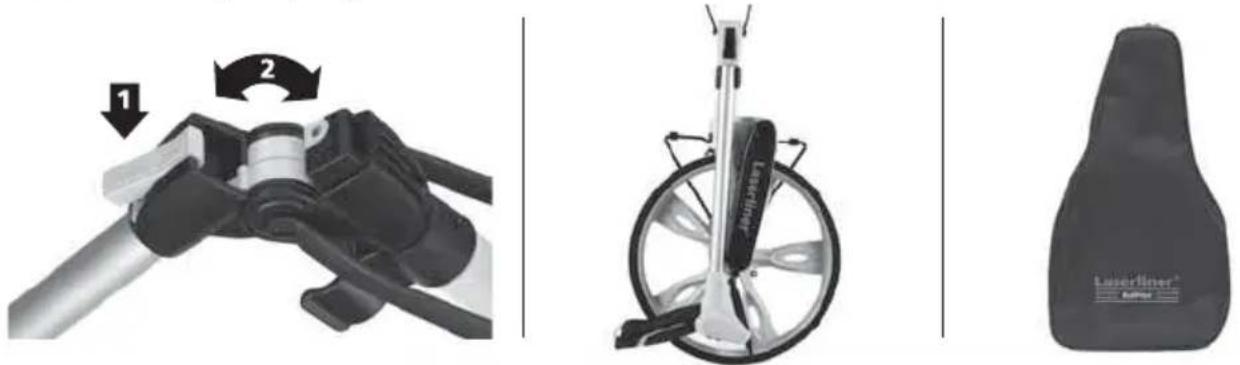

10 Složení pro přepravu
| Technické parametry Technické změny vyhrazeny. | |
| Přesnost ± 10 cm / 100 m | |
| Dosah 0 – 9.999,99 m | |
| Obvod měřicího kolečka 1 m | |
| Paměť naměřených hodnot 5 záznamů M1 ... M5 | |
| Napájení 1 x 6F22 / 9V | |
| Pracovní teplota 0...40 °C | |
| Teplota skladování -20 °C...70 °C | |
| Rozměry (Š x V x H) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (složené) | |
| Hmotnost (včetně baterií) 2,1 kg | |
Ustanovení EU a likvidace
Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.
Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.
Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info
!
