RollPilot 012 - Afstandsmeter Laserliner - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis RollPilot 012 Laserliner in PDF-formaat.
| Producttype | Elektronische wielafstandsmeter |
| Merk | Laserliner |
| Model | RollPilot 012 |
| Nauwkeurigheid | ± 10 cm / 100 m |
| Meetbereik | 0 tot 9 999,99 m |
| Wielomtrek | 1 m |
| Geheugen | 5 ingangen (M1 tot M5) |
| Voeding | 1 batterij 9V (type 6F22) |
| Bedrijfstemperatuur | 0°C tot 40°C |
| Opslagtemperatuur | -20°C tot 70°C |
| Afmetingen (uitgevouwen) | 318 x 1000 x 140 mm |
| Afmetingen (opgevouwen) | 318 x 540 x 210 mm |
| Gewicht (met batterijen) | 2,1 kg |
| Hold-functie | Ja (behoud van gemeten waarde) |
| Schermverlichting | Ja, automatisch uitschakelen na 15 seconden |
| Meeteenheden | m / cm / ft / inches |
| Weergave | LCD-scherm |
| Antisliphandgreep | Ja |
| Inklapbare steun | Ja |
| Stophendel | Ja |
| Inklapbaar voor transport | Ja |
| Onderhoud | Reinig met een zachte, droge doek. Gebruik geen oplosmiddelen. |
| Veiligheid | Niet gebruiken op ongeschikte oppervlakken. Vermijd stoten. |
| Onderdelen en repareerbaarheid | Neem contact op met de klantenservice. Reparaties alleen door gekwalificeerd personeel. |
Veelgestelde vragen - RollPilot 012 Laserliner
Gebruikersvragen over RollPilot 012 Laserliner
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afstandsmeter in PDF-formaat gratis! Vind uw handleiding RollPilot 012 - Laserliner en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RollPilot 012 van het merk Laserliner.

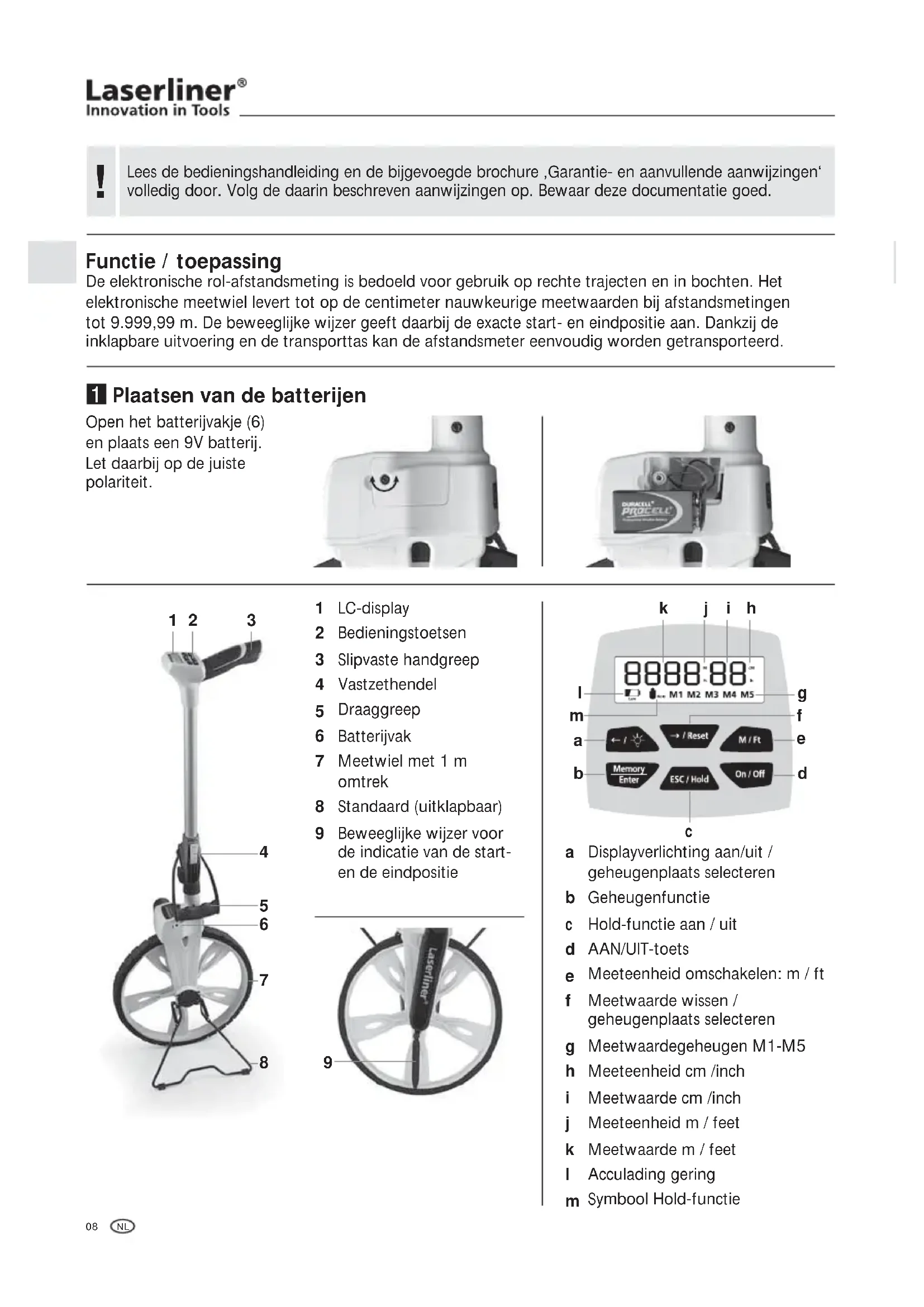

GEBRUIKSAANWIJZING RollPilot 012 Laserliner
! Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.
Functie / toepassing
De elektronische rol-afstandsmeting is bedoeld voor gebruik op rechte trajecten en in bochten. Het elektronische meetwiel levert tot op de centimeter nauwkeurige meetwaarden bij afstandsmetingen tot 9.999,99 m. De beweeglijke wijzer geeft daarbij de exacte start- en eindpositie aan. Dankzij de inklapbare uitvoering en de transporttas kan de afstandsmeter eenvoudig worden getransporteerd.
1 Plaatsen van de batterijen
Open het batterijvakje (6) en plaats een 9V batterij. Let daarbij op de juiste polariteit.
1 LC-display
2 Bedieningstoetsen
3 Slipvaste handgreep
4 Vastzethendel
5 Draaggreep
6 Batterijvak
7 Meetwiel met 1 m omtrek
8 Standaard (uitklapbaar)
9 Beweeglijke wijzer voor de indicatie van de start- en de eindpositie
a Displayverlichting aan/uit / geheugenplaats selecteren
b Geheugenfunctie
c Hold-functie aan / uit

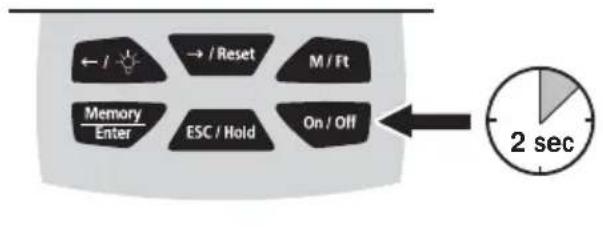

d AAN/UIT-toets
e Meeteenheid omschakelen: m / ft
f Meetwaarde wissen / geheugenplaats selecteren
g Meetwaardegeheugen M1-M5
h Meeteenheid cm /inch
i Meetwaarde cm /inch
j Meeteenheid m / feet
k Meetwaarde m / feet
I Acculading gering
m Symbool Hold-functie
2 ON/OFF Hold-functie
De Hold-functie is geactiveerd als het Hold-symbool op het display verschijnt en de meetwaarde knippert. De actuele meetwaarde wordt gehouden.
De Hold-functie moet worden gedeactiveerd voordat de meting kan worden gestart.

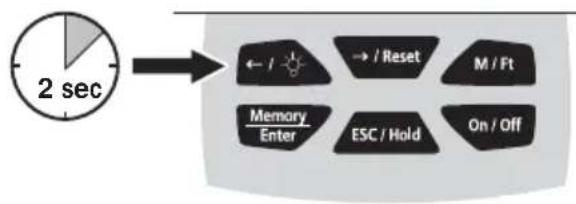

4 Displayverlichting
Schakel in geval van slechte zichtvoorwaarden de displayverlichting in. Na 15 seconden schakelt de verlichting automatisch uit, zodat de batterijen niet te sterk worden belast. Druk opnieuw op de toets om de verlichting weer in te schakelen.
5 Meeteenheid omschakelen
m (cm) / ft (in) De actuele meetwaarde wordt gewist.


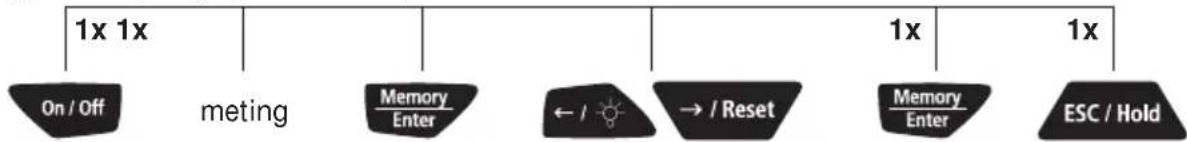

Het apparaat beschikt over een intern meetwaardegeheugen voor 5 waarden. De geselecteerde geheugenplaats wordt aangegeven door het knipperen van M1 ... M5.
Voorhanden meetwaarden worden overschreven.
Bij de activering van de geheugenfunctie wordt altijd de waarde M1 weergegeven. De actuele meetwaarde verschijnt weer zodra hij op de gewenste plaats (M1 - M5) werd opgeslagen.

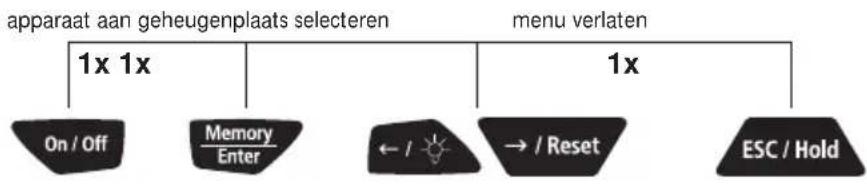

8 Meetwaarden weergeven


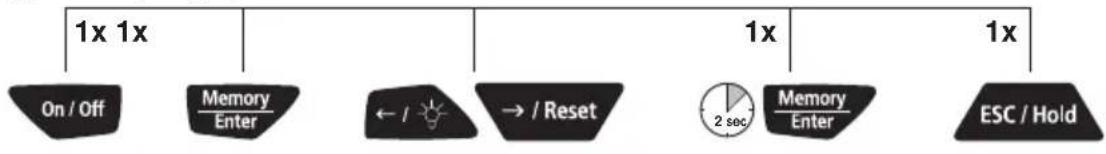

apparaat aan geheugenplaats selecteren wissen menu verlaten


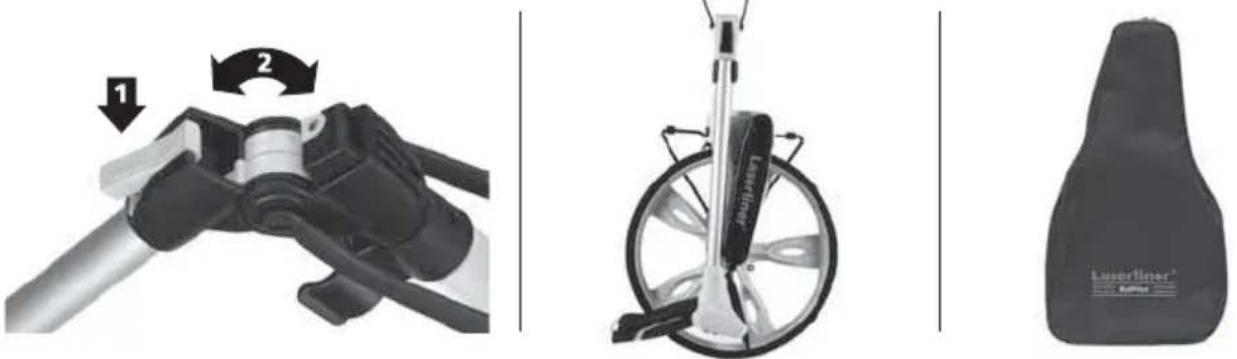

10 Inklappen voor het transport
Technische gegevens Technische veranderingen voorbehouden.
| Nauwkeurigheid ± 10 cm / 100 m | |
| Reikwijdte 0 – 9.999,99 m | |
| Omtrek meetwiel 1 m | |
| Meetwaardegeheugen 5 waarden M1 ... M5 | |
| Voeding 1 x 6F22 / 9V | |
| Arbeidstemperatuur 0...40 °C | |
| Opslagtemperatuur -20 °C...70 °C | |
| Afmetingen (B x H x D) 318 x 1000 x 140 mm / 318 x 540 x 210 mm (ingeklapt) | |
| Gewicht (incl. batterijen) 2,1 kg | |
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
!
