RollPilot Mini - Afstandsmeter Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Mechanische wielafstandsmeter
Merk	Laserliner
Model	RollPilot Mini
Afmetingen (uitgeschoven)	124 x 1100 x 159 mm
Afmetingen (ingeklapt)	124 x 550 x 159 mm
Gewicht	550 g
Voeding	Mechanisch (zonder batterij)
Meetbereik	0 tot 9 999,9 m
Nauwkeurigheid	± 0,1 %
Wielomtrek	500 mm
Wielliameter	159 mm
Wielstraal	79,5 mm
Functies	Meting muur tot muur, muur tot punt, punt tot punt
Nulstelling	Door indrukken van de speciale knop
Antislip handvat	Ja
Telescopische steel	Ja, twee verstelbare niveaus
Mechanische teller	Ja, met digitale weergave
Beweegbare naald	Ja, voor positiemarkering
Inklapbare standaard	Ja
Materialen	Kunststof, metaal
Conformiteit	CE
Recycling	Apparaat recyclebaar, niet bij het huishoudelijk afval gooien
Reiniging	Met een zachte droge doek
Repareerbaarheid	Raadpleeg de klantenservice

Veelgestelde vragen - RollPilot Mini Laserliner

Hoe meet ik een muur-tot-muur afstand met de RollPilot Mini?

Plaats de achterkant van het wiel tegen de eerste muur. Rol het wiel naar de tweede muur terwijl u de steel onder een constante hoek houdt. Lees de weergegeven afstand en voeg de wieldiameter (159 mm) toe om de werkelijke afstand te krijgen.

Hoe zet ik de teller op nul?

Druk op de resetknop (markering 5) aan de zijkant van de teller. De mechanische teller wordt onmiddellijk op nul gezet.

Wat is de nauwkeurigheid van het apparaat?

De nauwkeurigheid is ± 0,1%, wat betrouwbare metingen garandeert voor afstanden tot 9 999,9 m.

Hoe schuif ik de telescopische steel uit?

Trek voorzichtig aan de twee delen van de steel. Het heeft twee continu verstelbare niveaus om zich aan te passen aan uw lengte. Sluit na gebruik.

Hoe meet ik van punt tot punt?

Plaats de beweegbare naald (markering 7) op het eerste punt. Rol het wiel in een rechte lijn naar het tweede punt. Lees de afstand direct af op de teller.

Heeft het apparaat batterijen nodig?

Nee, de RollPilot Mini is volledig mechanisch en werkt zonder batterij. Het gebruikt een meetwiel en een mechanische teller.

Hoe onderhoud ik de afstandsmeter?

Maak het wiel en de teller na elk gebruik schoon met een zachte droge doek. Vermijd water en schurende middelen. Berg het op een droge plaats op.

Wat is het maximale meetbereik?

Het maximale meetbereik is 9 999,9 meter, bijna 10 km, wat het mogelijk maakt om zeer lange afstanden te meten.

Hoe meet ik van een muur tot een specifiek punt?

Plaats de achterkant van het wiel tegen de muur. Rol het wiel in een rechte lijn naar het gemarkeerde punt. Voeg de wielstraal (79,5 mm) toe aan de afgelezen waarde om de exacte afstand te krijgen.

Wat te doen als metingen onnauwkeurig lijken?

Zorg ervoor dat het wiel zonder slippen rolt en dat de steel tijdens de meting in een constante hoek blijft. Controleer of de teller vóór aanvang op nul is gezet. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

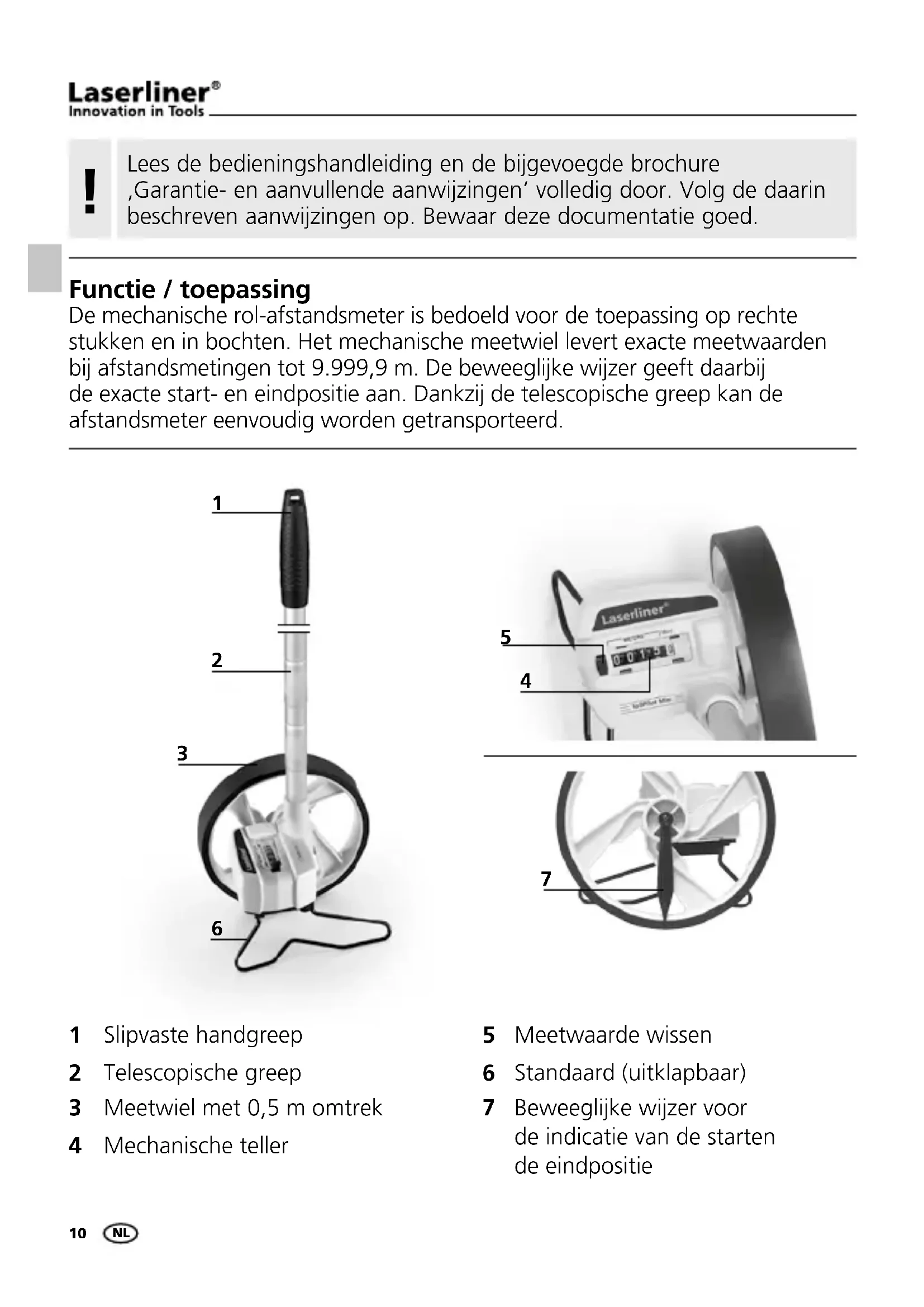

GEBRUIKSAANWIJZING RollPilot Mini Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

De mechanische rol-afstandsmeter is bedoeld voor de toepassing op rechte stukken en in bochten. Het mechanische meetwiel levert exacte meetwaarden bij afstandsmetingen tot 9.999,9 m. De beweeglijke wijzer geeft daarbij de exacte start- en eindpositie aan. Dankzij de telescopische greep kan de afstandsmeter eenvoudig worden getransporteerd.

1 2 3 6

Laserliner® 5 4 1:0 1:5 Laserliner Max 7

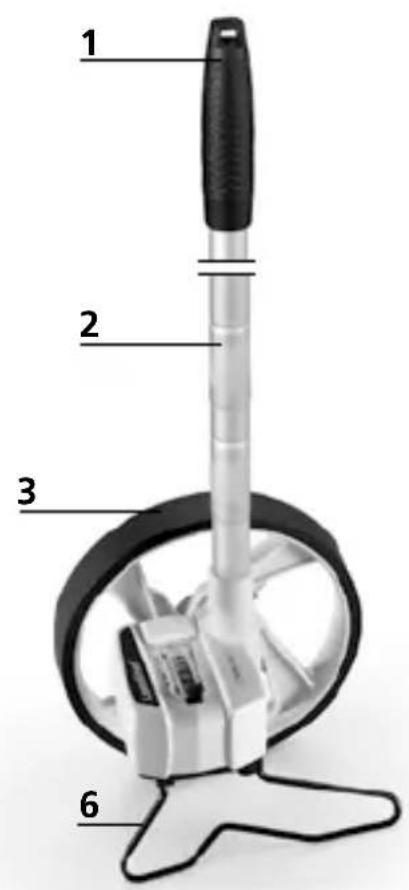

1 Slipvaste handgreep
2 Telescopische greep
3 Meetwiel met 0,5 m omtrek

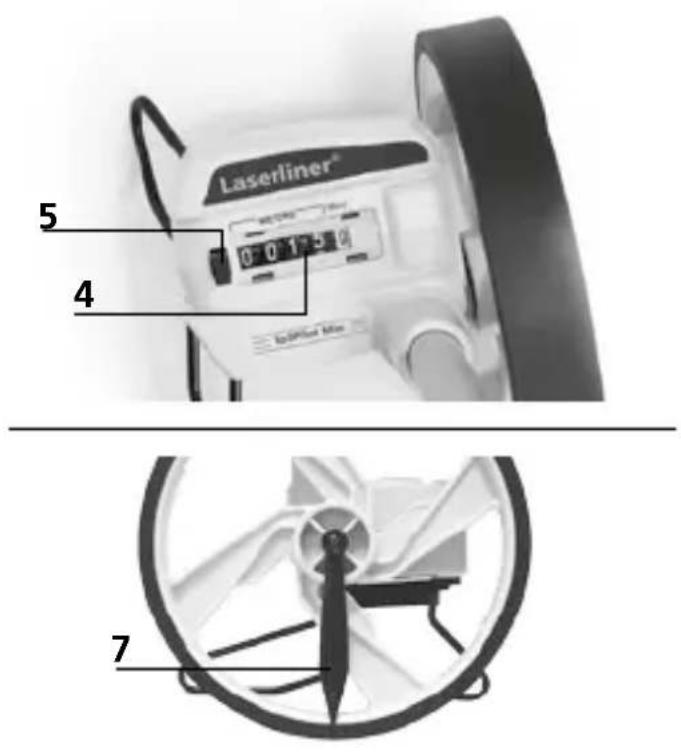

4 Mechanische teller

5 Meetwaarde wissen
6 Standaard (uitklapbaar)
7 Beweeglijke wijzer voor de indicatie van de starten de eindpositie

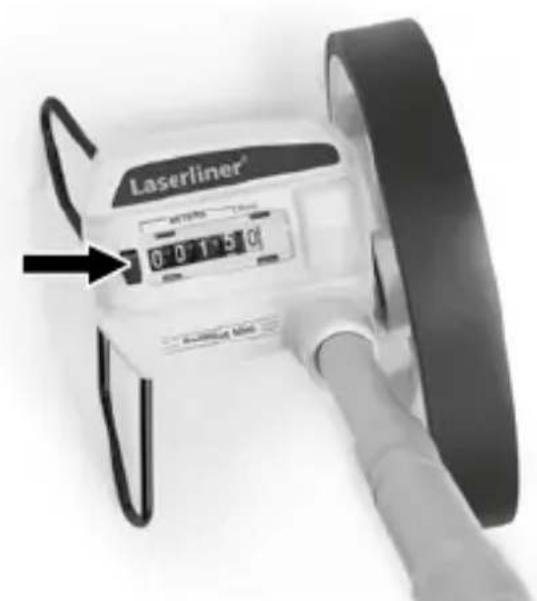

1 Meetwaarde wissen

Door het indrukken van toets 5 zet u de mechanische teller op nul.

Laserliner® 0 0 1 5 0

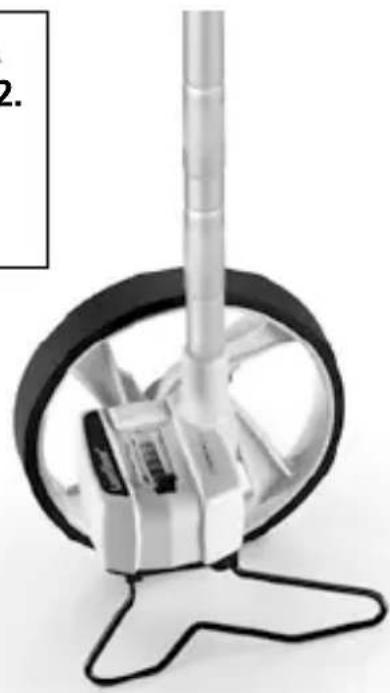

2 Telescopische greep uitschuiven

De telescopische greep kan in twee standen variabel worden versteld.

1. 2.

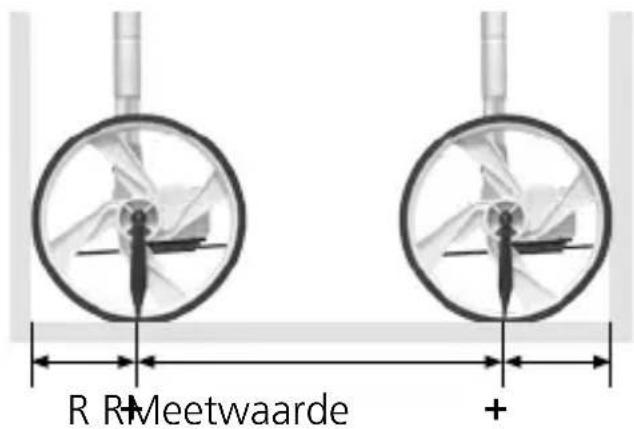

3 Meting van wand tot wand

1. Stel het meetwiel met de achterzijde van het wiel tegen de wand.
2. Beweeg het meetwiel rechtuit naar de tweede wand.
3. Lees de meetwaarde af en tel de diameter van het wiel bij het resultaat op.

R MEetwaarde +

Voor een exact meetresultaat moet de geleidestang tijdens de complete meting in dezelfde hoek worden geleid. Een verticale uitlijning is hier zinvol.

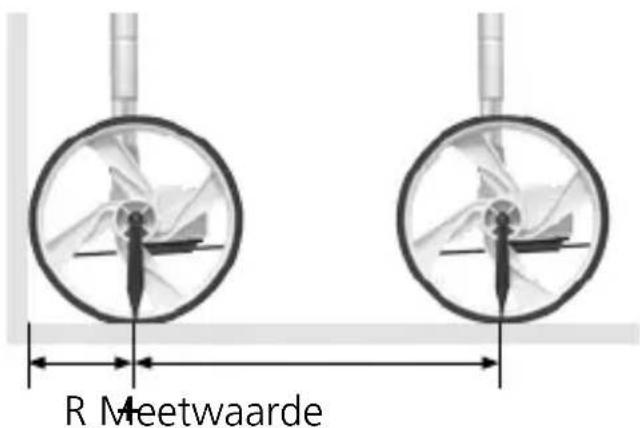

4 Meting van wand tot punt

1. Stel het meetwiel met de achterzijde van het wiel tegen de wand.
2. Beweeg het meetwiel rechtuit naar het gekenmerkte punt.
3. Lees de meetwaarde af en tel de radius van het wiel bij het resultaat op.

R Meetwaarde

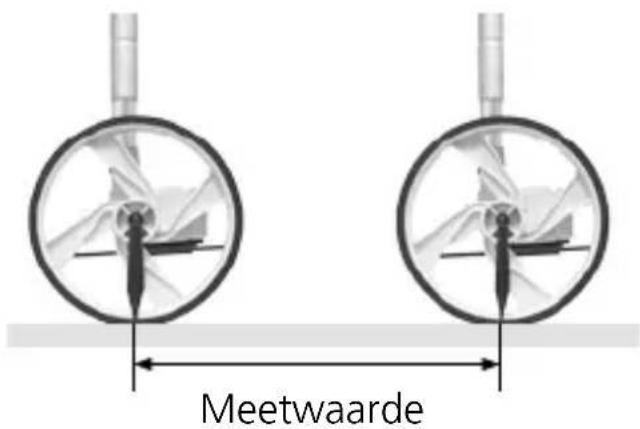

5 Meting van punt tot punt

1. Plaats de wijzer (7) op het eerste gekenmerkte punt.
2. Beweeg het meetwiel rechtuit naar het tweede gekenmerkte punt.
3. Lees de meetwaarde af.

Meetwaarde

Technische gegevens Technische veranderingen voorbehouden. 09.2014

Nauwkeurigheid ± 0,1%
Reikwijdte 0 – 9.999,9 m
Omtrek meetwiel 500 mm
Diameter meetwiel 159 mm
Radius meetwiel 79,5 mm
Afmetingen (B x H x D)	124 x 1100 x 159 mm (uitgeschoven) / 124 x 550 x 159 mm
Gewicht 550 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit apparaat kan worden gerecycled en bevat herbruikbare materialen.

CE

Voer het apparaat daarom aan het einde van de gebruiksduur vakkundig af en in geen geval via het huisafval.

De afvoer dient via een gemeentelijk of geautoriseerd afvoerbedrijf te geschieden, neem daarbij de van toepassing zijnde voorschriften in acht.

Informeer in geval van twijfel bij uw gemeente naar een vakkundige en milieuvriendelijke afvoermogelijkheid.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info

!
