RollPilot Mini - Mesafe Ölçer Laserliner - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mekanik Tekerlekli Mesafe Ölçer
Marka	Laserliner
Model	RollPilot Mini
Boyutlar (Uzatılmış)	124 x 1100 x 159 mm
Boyutlar (Katlanmış)	124 x 550 x 159 mm
Ağırlık	550 g
Güç Kaynağı	Mekanik (Pilsiz)
Ölçüm Aralığı	0 ila 9.999,9 m
Hassasiyet	± %0,1
Tekerlek Çevresi	500 mm
Tekerlek Çapı	159 mm
Tekerlek Yarıçapı	79,5 mm
Fonksiyonlar	Duvar duvara, duvar noktaya, nokta noktaya ölçüm
Sıfırlama	Özel düğmeye basarak
Kaymaz Tutamak	Evet
Teleskopik Sap	Evet, iki ayar seviyesi
Mekanik Sayaç	Evet, dijital göstergeli
Hareketli İbre	Evet, konum belirleme için
Katlanabilir Destek Ayağı	Evet
Malzemeler	Plastik, metal
Uygunluk	CE
Geri Dönüşüm	Cihaz geri dönüştürülebilir, evsel atıklara atmayın
Temizlik	Yumuşak ve kuru bir bezle
Onarılabilirlik	Satış sonrası servise başvurun

Sık sorulan sorular - RollPilot Mini Laserliner

RollPilot Mini ile duvardan duvara mesafe nasıl ölçülür?

Tekerleğin arkasını ilk duvara dayayın. Sapı sabit açıda tutarak tekerleği ikinci duvara kadar yuvarlayın. Görüntülenen mesafeyi okuyun ve gerçek mesafeyi elde etmek için tekerlek çapını (159 mm) ekleyin.

Sayaç nasıl sıfırlanır?

Sayacın yan tarafındaki silme düğmesine (işaret 5) basın. Mekanik sayaç anında sıfırlanır.

Cihazın hassasiyeti nedir?

Hassasiyet ± %0,1 olup, 9.999,9 m'ye kadar olan mesafelerde güvenilir ölçümler sağlar.

Teleskopik sap nasıl uzatılır?

Sapın iki bölümünü nazikçe çekin. Boyunuza uyacak şekilde iki sürekli ayar seviyesine sahiptir. Kullanımdan sonra kapatın.

Bir noktadan diğerine nasıl ölçülür?

Hareketli ibreyi (işaret 7) ilk noktaya yerleştirin. Tekerleği düz bir çizgide ikinci noktaya kadar yuvarlayın. Mesafeyi doğrudan sayaçtan okuyun.

Cihaz pil gerektiriyor mu?

Hayır, RollPilot Mini tamamen mekaniktir ve pilsiz çalışır. Bir ölçüm tekerleği ve mekanik sayaç kullanır.

Mesafe ölçer nasıl bakım yapılır?

Her kullanımdan sonra tekerleği ve sayacı yumuşak ve kuru bir bezle temizleyin. Sudan ve aşındırıcı ürünlerden kaçının. Kuru bir yerde saklayın.

Maksimum ölçüm aralığı nedir?

Maksimum menzil 9.999,9 metredir, yani yaklaşık 10 km, bu da çok uzun mesafelerin ölçülmesine olanak tanır.

Bir duvardan belirli bir noktaya nasıl ölçülür?

Tekerleğin arkasını duvara dayayın. Tekerleği düz bir çizgide işaretli noktaya kadar yuvarlayın. Okunan değere tekerlek yarıçapını (79,5 mm) ekleyerek tam mesafeyi elde edin.

Ölçümler hatalı görünüyorsa ne yapmalı?

Tekerleğin kaymadan yuvarlandığından ve ölçüm sırasında sapın sabit açıda kaldığından emin olun. Başlamadan önce sayacın sıfırlandığını kontrol edin. Sorun devam ederse, satış sonrası servisle iletişime geçin.

KULLANIM KILAVUZU RollPilot Mini Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.

Fonksiyon / Kullanım

Mekanik tekerlekli mesafe ölçer, düz yerlerde ve eğrilerde yapılan çalışmalar için öngörülmüştür. Mekanik ölçüm çarkı 9.999,9 m'ye kadar olan mesafe ölçümlerinde tam ve doğru değerler verir. Hareket edebilen göstergesi ise ölçüm esnasında kesin başlangıç ve son noktasını belirtmektedir. Uzatılabilir teleskop tutacak sayesinde ölçüm cihazının taşınması çok kolaydır.

1 2 3 6

Laserliner® 5 4 7

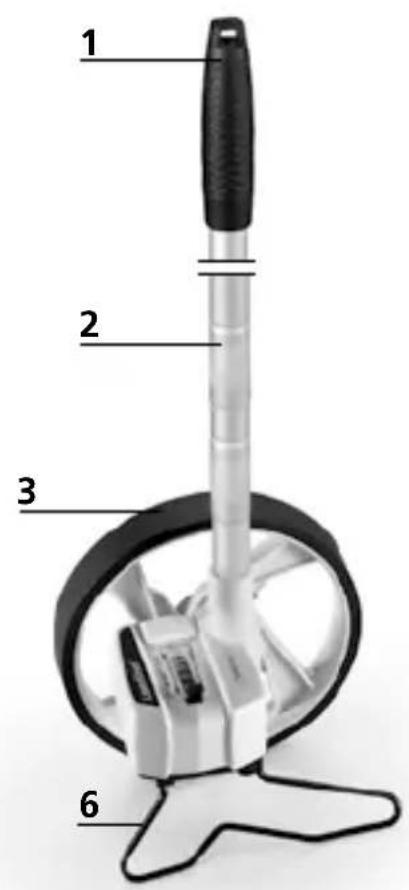

1 Kaymaz kulup
2 Uzatılabilir teleskop tutacak
3 0,5 m kapsamında ölçüm çarkı

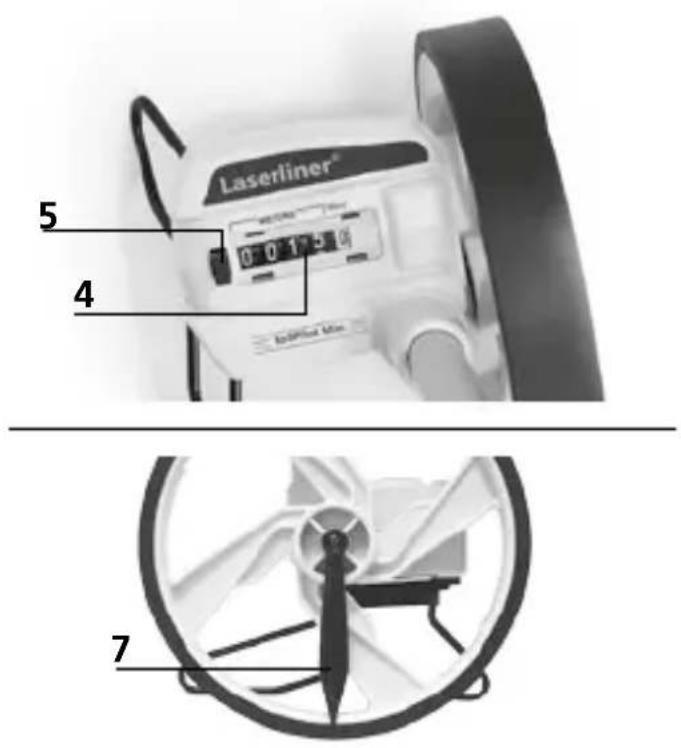

4 Mekanik sayaç

5 Ölçüm değerini sil
6 Ayaklık (açılabilir)
7 Başlangıç ve son noktasını belirleyen hareket edebilen gösterge

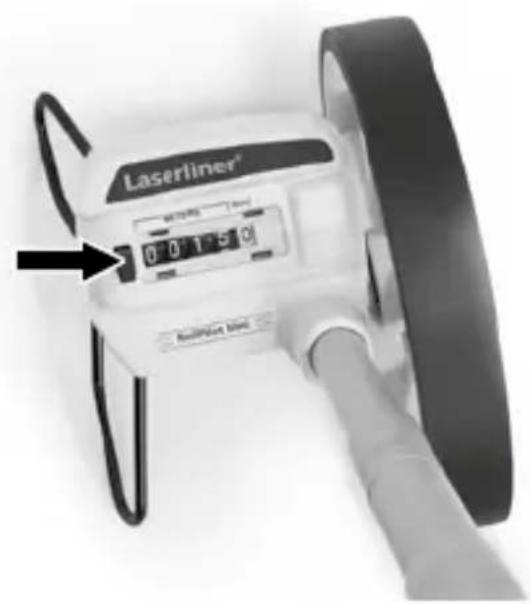

1 Ölçüm değerini sil

Tuş 5'e basıldığında mekanik sayaç sıfırlanır.

Laserliner® 0 0 1 5 0 Rusipint mini

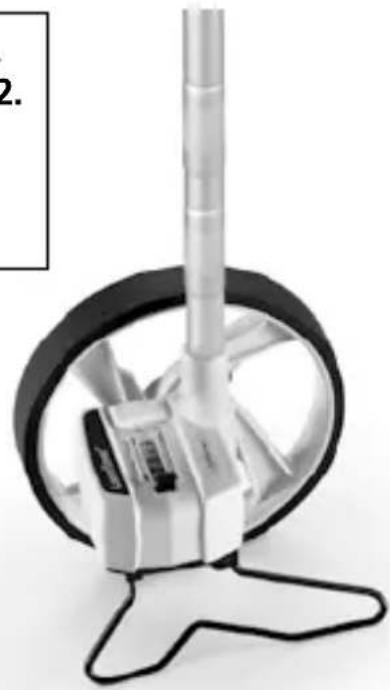

2 Teleskop tutacağın uzatılması

Teleskop tutacak iki kademeli basamaksız ayarlanabilir.

1. 2.

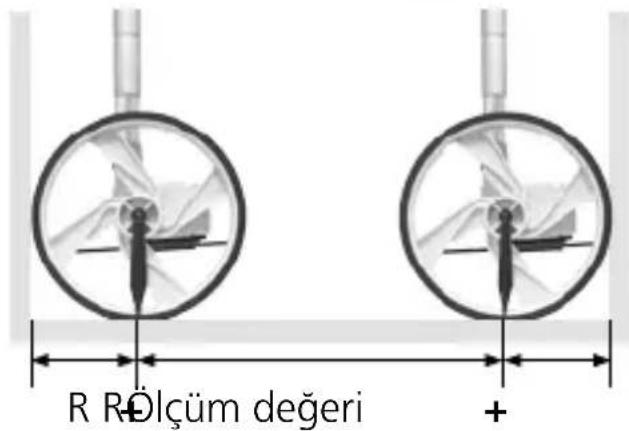

B Duvardan duvara ölçüm

1. Ölçüm çarkını, çarkın arka tarafından duvara geleceği şekilde duvara yerleştiriniz.
2. Ölçüm çarkını dümdüz ikinci duvara kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz ve çarkın çapını buna ekleyiniz.

R RÖlçüm değeri +

!

Kesin bir ölçüm değeri elde edebilmek için, kılavuz kolun tüm ölçüm süresince aynı açıda tutulması gerekir. Dikey şekilde ayarlı tutulması önerilir.

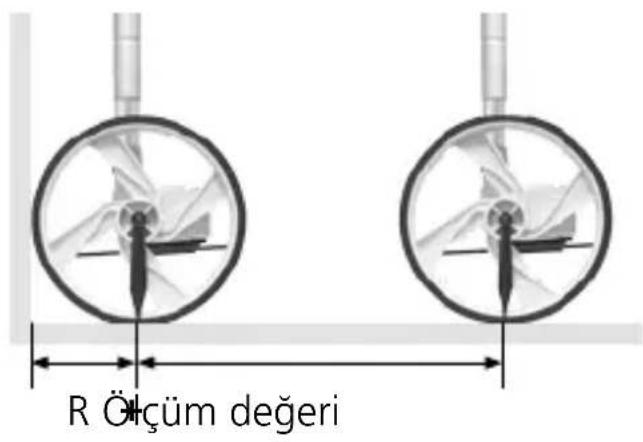

4 Duvardan noktaya ölçüm

1. Ölçüm çarkını, çarkın arka tarafından duvara geleceği şekilde duvara yerleştiriniz.
2. Ölçüm çarkını dümdüz işaretlenen noktaya kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz ve çarkın yarıçapını buna ekleyiniz.

R Ölçüm değeri

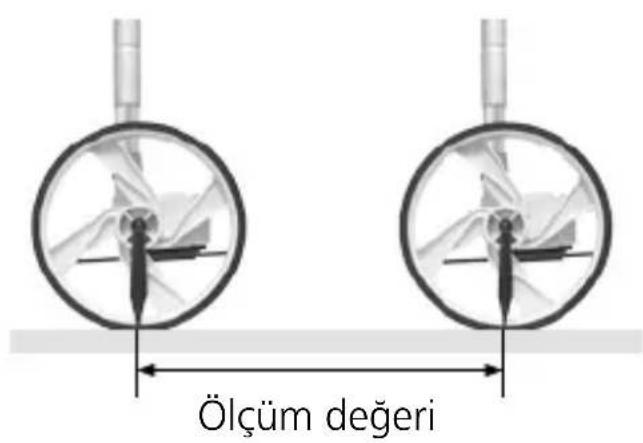

5 Noktadan noktaya ölçüm

1. İbreyi (7) işaretlenen ilk noktaya yerleştiriniz.
2. Ölçüm çarkını dümdüz işaretlenen ikinci noktaya kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz.

Ölçüm değeri

Teknik Özellikler Teknik değişiklik yapma hakkı saklıdır. 09.2014

Hassasiyet ± 0,1%
Erişim alanı 0 – 9.999,9 m
Ölçüm çarkının kapsamı 500 mm
Ölçüm çarkı çapı 159 mm
Ölçüm çarkı yarı çapı 79,5 mm
Ebatlar (G x Y x D)	124 x 1100 x 159 mm (uzatılmış) / 124 x 550 x 159 mm
Ağırlık 550 g

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu cihaz geri dönüşümlüdür ve yeniden kullanılabilir değerli madde içermektedir.

CE

Bu nedenle kullanım ömrü tamamlandıktan sonra uygun şekilde bertaraf ediniz ve asla normal ev çöpü ile bertaraf etmeyiniz.

Bertaraf edilmesi için belediyeye ait veya ruhsatlı bir atık imha tesisine verilmesi gerekmektedir. Bunun için yürürlükte olan güncel yönetmelikleri dikkate alınız.

Çelişkide kaldığınızda belediye veya mahalle idarenize başvurarak uygun ve çevreye dost bertaraf imkanları hakkında bilgi alınız.

Diğer emniyet uyarıları ve ek direktifler için: www.laserliner.com/info

!
