RollPilot Mini - Далекомер Laserliner - Безплатно ръководство за потребителя

Вид продукт	Механичен ролков далекомер
Марка	Laserliner
Модел	RollPilot Mini
Размери (разтегнат)	124 x 1100 x 159 mm
Размери (сгънат)	124 x 550 x 159 mm
Тегло	550 g
Захранване	Механично (без батерии)
Обхват на измерване	0 до 9 999,9 m
Точност	± 0,1 %
Обиколка на колелото	500 mm
Диаметър на колелото	159 mm
Радиус на колелото	79,5 mm
Функции	Измерване стена до стена, стена до точка, точка до точка
Нулиране	Чрез натискане на специалния бутон
Противоплъзгаща дръжка	Да
Телескопична дръжка	Да, две нива на регулиране
Механичен брояч	Да, с цифров дисплей
Подвижна игла	Да, за маркиране на позиции
Прибираща се опора	Да
Материали	Пластмаса, метал
Съответствие	CE
Рециклиране	Устройството е рециклируемо, не го изхвърляйте с битовите отпадъци
Почистване	С мека и суха кърпа
Възможност за ремонт	Консултирайте се с отдела за следпродажбено обслужване

Често задавани въпроси - RollPilot Mini Laserliner

Как да измерите разстояние от стена до стена с RollPilot Mini?

Поставете задната част на колелото срещу първата стена. Завъртете колелото до втората стена, като държите дръжката под постоянен ъгъл. Отчетете показаното разстояние и добавете диаметъра на колелото (159 mm), за да получите действителното разстояние.

Как да нулирате брояча?

Натиснете бутона за нулиране (маркировка 5) отстрани на брояча. Механичният брояч се нулира моментално.

Каква е точността на уреда?

Точността е ± 0,1 %, което гарантира надеждни измервания за разстояния до 9 999,9 m.

Как да разтегнете телескопичната дръжка?

Внимателно издърпайте двете секции на дръжката. Тя има две нива на непрекъснато регулиране, за да се адаптира към вашия ръст. Затворете след употреба.

Как да измерите от една точка до друга?

Поставете подвижната игла (маркировка 7) върху първата точка. Завъртете колелото по права линия до втората точка. Прочетете разстоянието директно на брояча.

Има ли нужда уредът от батерии?

Не, RollPilot Mini е изцяло механичен и работи без батерии. Използва измервателно колело и механичен брояч.

Как да поддържате далекомера?

Почиствайте колелото и брояча с мека и суха кърпа след всяка употреба. Избягвайте вода и абразивни продукти. Съхранявайте го на сухо място.

Какъв е максималният обхват на измерване?

Максималният обхват е 9 999,9 метра, или близо 10 km, което позволява измерване на много дълги разстояния.

Как да измерите от стена до определена точка?

Поставете задната част на колелото срещу стената. Завъртете колелото по права линия до маркираната точка. Добавете радиуса на колелото (79,5 mm) към отчетената стойност, за да получите точното разстояние.

Какво да направите, ако измерванията изглеждат неточни?

Уверете се, че колелото се търкаля без приплъзване и че дръжката остава под постоянен ъгъл по време на измерването. Проверете дали броячът е нулиран преди началото. Ако проблемът продължава, се свържете с отдела за следпродажбено обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RollPilot Mini Laserliner

5 Измерение от точки до точки

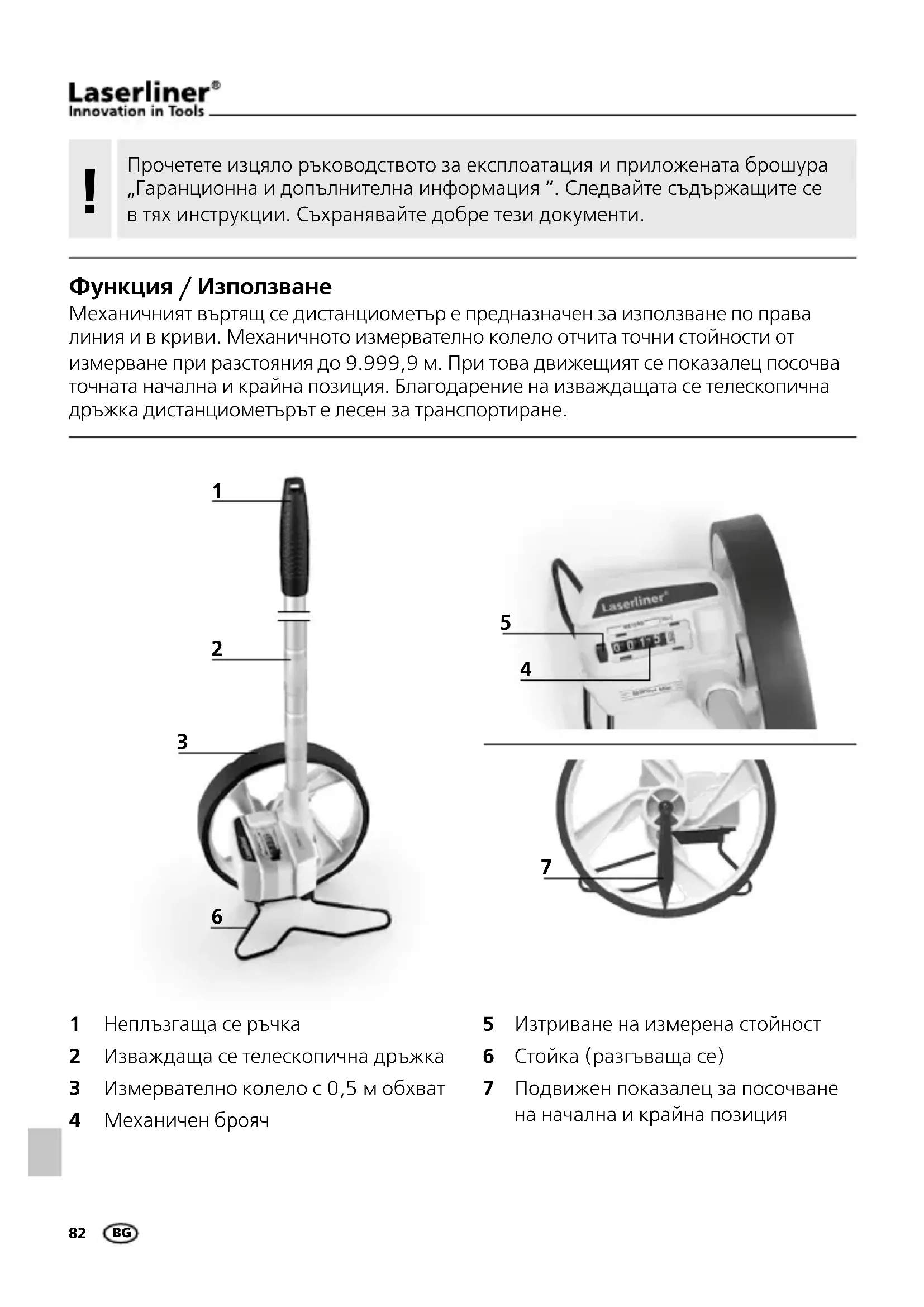

Прочетете изцяло ръководството за експлоатация и приложената брошура „Гаранционна и допълнителна информация“. Следвайте съдържащите се в тях инструкции. Съхранявайте добре тези документи.

Функция / Използване

Механичният въртящ се дистанциометър е предназначен за използване по права линия и в криви. Механичното измервателно колело отчита точни стойности от измерване при разстояния до 9.999,9 м. При това движещият се показалец посочва точната начална и крайна позиция. Благодарение на изваждащата се телескопична дръжка дистанциометърът е лесен за транспортиране.

1 2 3 6

Laserliner® 5 4 7

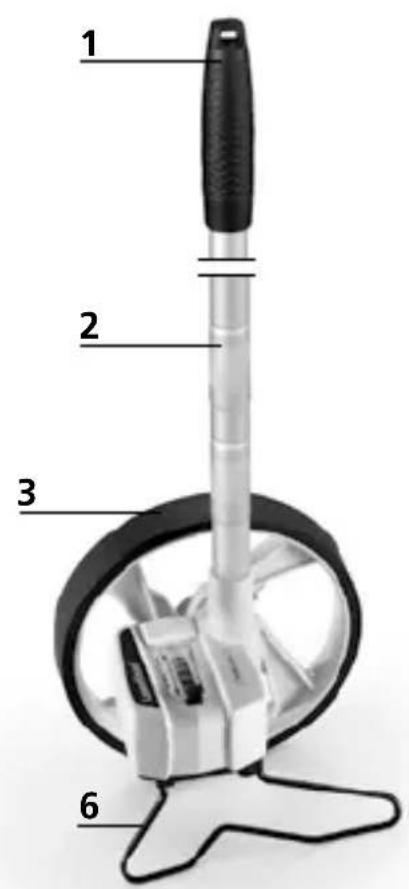

1 Неплъзгаща се ръчка
2 Изваждаща се телескопична дръжка
3 Измервателно колело с 0,5 м обхват

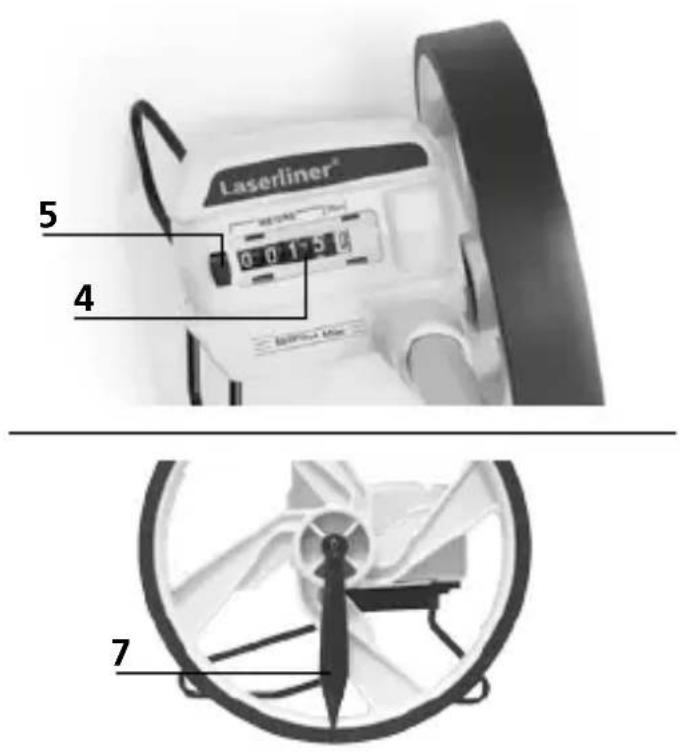

4 Механичен брояч

5 Изтриване на измерена стойност
6 Стойка (разгъваща се)
7 Подвижен показалец за посочване на начална и крайна позиция

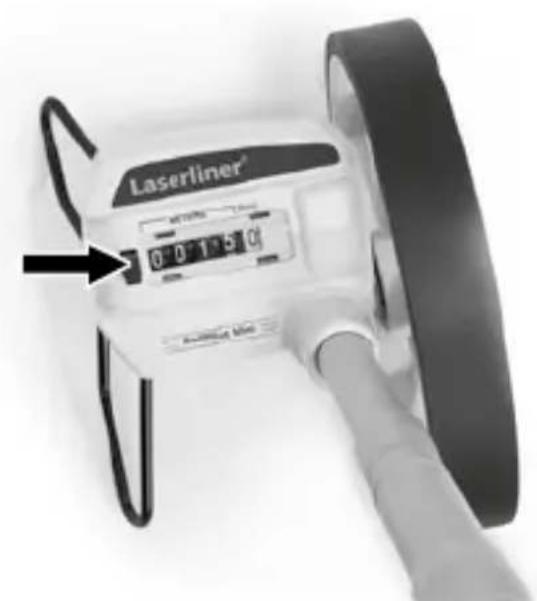

1 Изтриване на измерена стойност

Механичният брояч се нулира с натискане на бутона 5.

Laserliner® 0 0 1 5 0

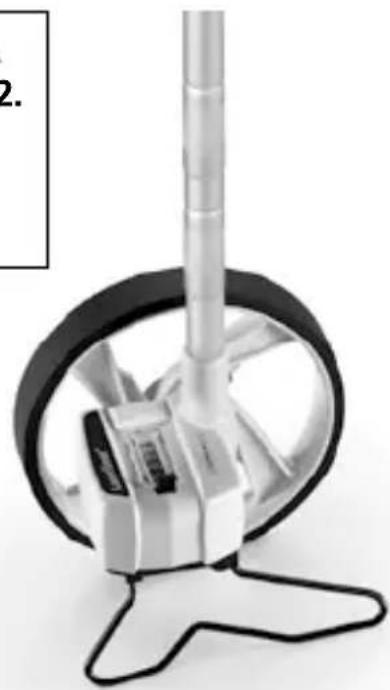

2 Изваждане на телескопичната дръжка

Телескопичната дръжка се регулира безстепенно на две места.

1. 2.

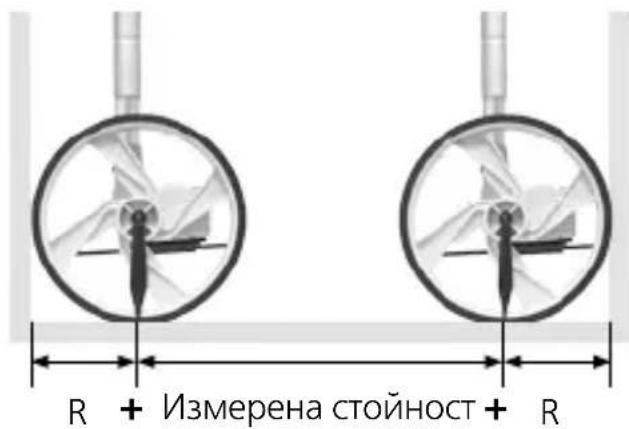

3 Измерване от стена до стена

1. Поставете измервателното колело със задната страна към стената.
2. Преместете измервателното колело по права линия до втората стена.
3. Отчетете измерената стойност и добавете диаметъра на колелото.

R + Измерена стойност + R

За да получите точна измерена стойност, водещият лост трябва да се води под постоянен ъгъл по време на цялото измерване. Препоръчителна е вертикална ориентация.

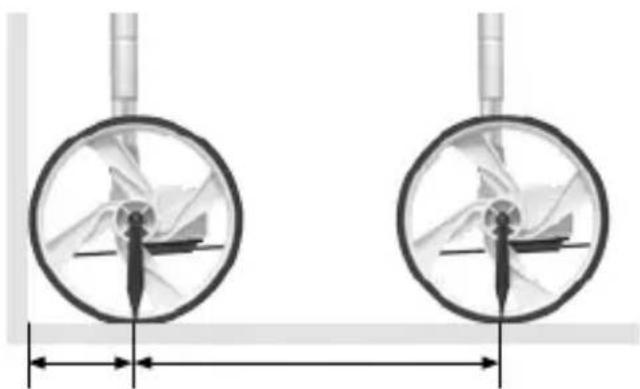

4 Измерване от стена до точка

1. Поставете измервателното колело със задната страна към стената.
2. Преместете измервателното колело по права линия до маркираната точка.
3. Отчетете измерената стойност и добавете радиуса на колелото.

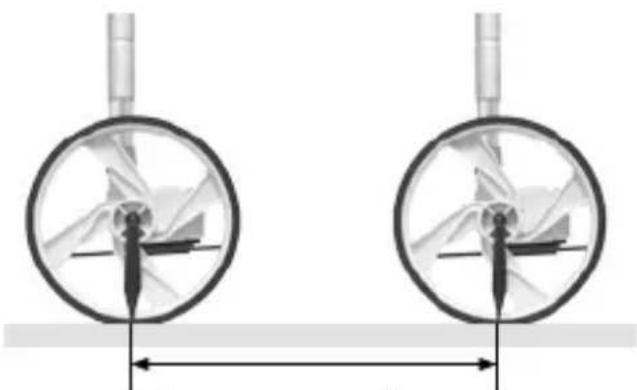

5 Измерване от точка до точка

1. Поставете стрелката (7) на първата маркирана точка.
2. Преместете измервателното колело по права линия до втората маркирана стойност.
3. Отчитане на измерената стойност.

Технически характеристики Запазва се правото за технически изменения. 09.2014

Точност ± 0,1%
Обсег 0 – 9.999,9 м
Обхват на измервателното колело 500 мм
Диаметър на измервателното колело 159 мм
Радиус измервателно колело 79,5 мм
Размери (Ш x В x Д)	124 x 1100 x 159 мм (извадена) / 124 x 550 x 159 мм
Тегло 550 г

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този уред подлежи на рециклиране и съдържа оползотворяеми материали.

CE

За целта в края на експлоатационния му живот го изхвърлете целесьобразно и в никакъв случай не го изхвърляйте с нормалните битови отпадъци.

Изхвърлянето трябва да се извърши чрез общинско или одобрено предприятие за депониране на отпадъците при съблюдаване на текущо валидните предписания.

В случай на съмнение се консултирайте с вашите градски или общински власти относно възможностите за правилно и екологосьобразно изхвърляне.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:

www.laserliner.com/info

!
