Тип продукт	Механичен колесен далекомер
Марка	Laserliner
Модел	RollPilot S12
Точност	± 0,1%
Обхват	0 – 9 999,9 м
Радиус на измервателното колело	159 mm
Обиколка на измервателното колело	1000 mm
Функции	Измерване на дължина, събиране и изваждане на дължини
Единици	метри
Работни условия	-20°C до 80°C, макс. относителна влажност 80% rH
Условия на съхранение	-30°C до 80°C, макс. относителна влажност 80% rH
Размери (Д x В x Д)	318 x 1000 x 140 mm
Тегло	1800 g (без аксесоари)
Захранване	Ръчно (без батерии)
Подвижна стрелка	Показва началната и крайната позиция
Механичен брояч	Нулира се чрез бутон (7) или лост (8)
Дръжка	Противоплъзгаща
Подпора	Прибираща се
Поддръжка	Почиствайте с леко влажна кърпа; избягвайте почистващи препарати, абразиви или разтворители. Съхранявайте на сухо и чисто място.
Безопасност	Използвайте само по предназначение; дръжте далеч от деца; не модифицирайте; избягвайте механични натоварвания, екстремни температури, влага, вибрации.
Калибриране	Препоръчва се веднъж годишно
Съответствие с ЕС	Съответства на стандартите на ЕС; изхвърляне чрез DEEE

Често задавани въпроси - RollPilot S12 Laserliner

Как да измеря разстояние между две стени?

Поставете задната част на колелото срещу първата стена, търкаляйте уреда по права линия до втората стена, след което отчетете показаното разстояние. Добавете диаметъра на колелото (318 mm), за да получите действителното разстояние между стените.

Как да нулирам брояча?

Използвайте бутон 7 или лост 8, разположени на механичния брояч, за да нулирате стойността преди всяко ново измерване.

Как да измеря от стена до точна точка?

Поставете задната част на колелото срещу стената, търкаляйте до маркираната точка, след което отчетете разстоянието. Добавете радиуса на колелото (159 mm), за да получите точното разстояние.

Как да измеря от една точка до друга?

Поставете подвижната стрелка (9) върху първата точка, търкаляйте по права линия до втората точка и отчитайте директно показаното разстояние.

Какъв е диаметърът на колелото?

Радиусът на колелото е 159 mm, следователно диаметърът е 318 mm. Обиколката е 1000 mm.

Как да поддържам далекомера?

Почиствайте всички компоненти с леко влажна кърпа. Не използвайте почистващи препарати, абразиви или разтворители. Съхранявайте уреда на сухо и чисто място.

Каква е точността на уреда?

Точността е ± 0,1%, което съответства на грешка от 1 mm на измерен метър.

Как да прибера уреда за транспортиране?

Сгънете подпората (5) и сгънете уреда в транспортно положение. Използвайте предоставената чанта за лесно транспортиране.

Какво да направя, ако измерването изглежда неточно?

Проверете дали колелото не е запушено и подът е чист. Ако грешката продължава, извършете годишно калибриране. Уверете се, че уредът не е бил подложен на удари или прекомерна влага.

Уредът водоустойчив ли е?

Не, уредът не е водоустойчив. Избягвайте всякакво излагане на влага и пясък. При контакт с вода, подсушете го незабавно.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RollPilot S12 Laserliner

6 Измерение от точки до точки

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

Механичният въртящ се дистанциометър е предназначен за използване по права линия и в криви. Механичното измервателно колело отчита точни стойности от измерване при разстояния до 9.999,9 м. При това движещият се показалец посочва точната начална и крайна позиция. Чрез сгъващото се изпълнение и транспортна чанта, дистанциометърът лесно се транспортира.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
– Не допускайте измервателният уред да попада в ръцете на деца.
– Приборът не трябва да се променя конструктивно.
– Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации.
– По възможност избягвайте влагата и пясъка, почистете добре след употреба
– При сглобяване от транспортното положение внимавайте за опасността от притискане
– Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.

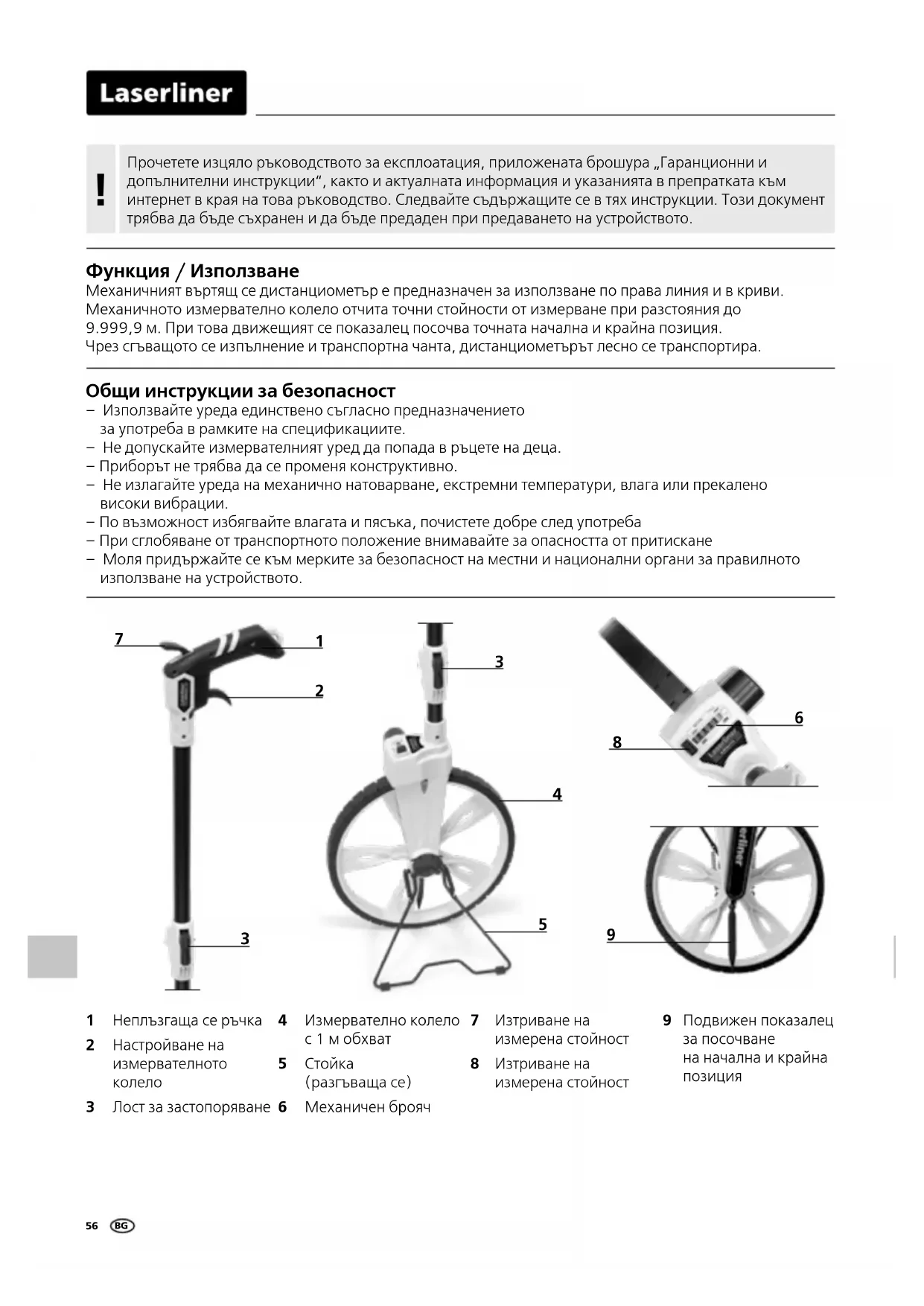

1 2 3 7

3 4 5

6 8

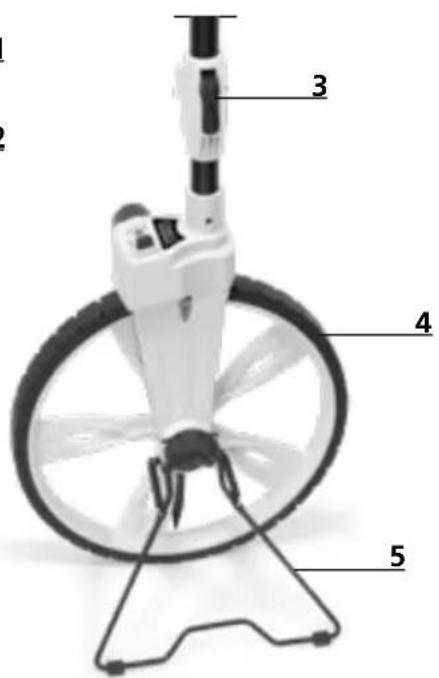

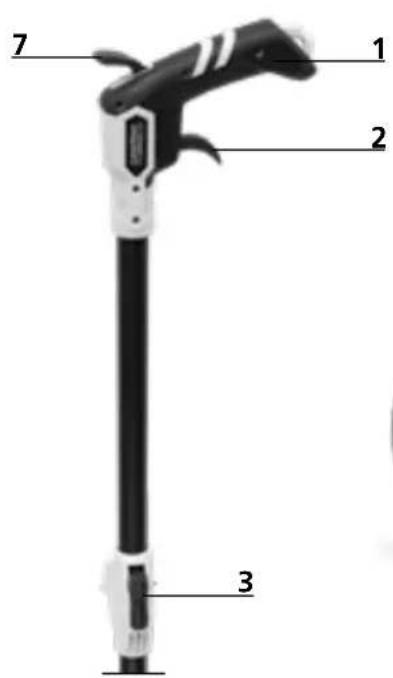

1 Неплъзгаща се ръчка
2 Настройване на измервателното колело
3 Лост за застопоряване
4 Измервателно колело с 1 м обхват
5 Стойка (разгъваща се)
6 Механичен брояч

7 Изтриване на измерена стойност

8 Изтриване на измерена стойност

9 Подвижен показалец за посочване на начална и крайна позиция

1 Изтриване на измерена стойност

Механичният брояч може да се нулира чрез натискане на бутон 7 или лост 8.

В Разгъване на стойката

2 Сгъване за транспорт

4 Измерване от стена до стена

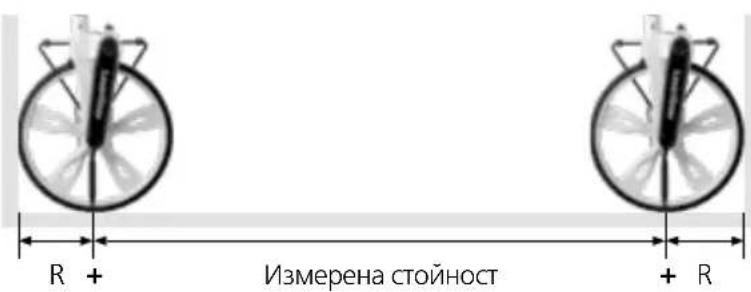

1. Поставете измервателното колело със задната страна към стената.
2. Преместете измервателното колело по права линия до втората стена.
3. Отчетете измерената стойност и добавете диаметъра на колелото.

R + Измерена стойност + R

За да получите точна измерена стойност, водещият лост трябва да се води под постоянен ъгъл по време на цялото измерване. Препоръчителна е вертикална ориентация.

Laserliner

5 Измерване от стена до точка

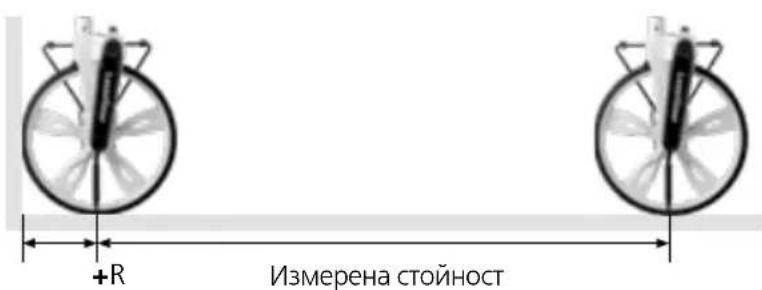

1. Поставете измервателното колело със задната страна към стената.
2. Преместете измервателното колело по права линия до маркираната точка.
3. Отчетете измерената стойност и добавете радиуса на колелото.

+R Измерена стойност

6 Измерване от точка до точка

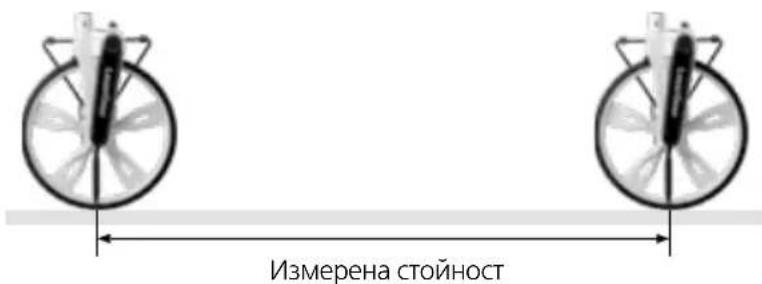

1. Поставете стрелката (8) на първата маркирана точка.
2. Преместете измервателното колело по права линия до втората маркирана стойност.
3. Отчитане на измерената стойност.

Измерена стойност

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

Калибриране

Измервателният уред трябва редовно да се калибрира и изпитва, за да се гарантира точността на резултатите от измерването. Препоръчваме интервал на калибриране една година.

Технически характеристики(Запазва се правото за технически промени. 20W03)

Точност ± 0,1%
Обсег 0 – 9.999,9 m
Радиус измервателно колело	159 mm
Обхват на измервателното колело 1	000 mm
Функции Измерване на дължина, Д	Добавяне и изваждане на дължини
Единици	m
Условия на работа -20°C ... 80°C, от	осителна влажност на въздуха макс. 80% rH,без наличие на конденз, работна височина макс. 4000 m надморското равнище
Условия за съхранение	-30°C ... 80°C, относителна влажност на въздуха макс. 80% rH
Размери (Ш x В x Д) 318 x 1000 x 1	40 mm
Тегло 1800 g (без принадлежности)

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:

http://laserliner.com/info?an=AET
