RollPilot S12 - Měřič vzdálenosti Laserliner - Bezplatný návod k obsluze

Typ produktu	Mechanický kolečkový dálkoměr
Značka	Laserliner
Model	RollPilot S12
Přesnost	± 0,1 %
Dosah	0 – 9 999,9 m
Poloměr měřicího kola	159 mm
Obvod měřicího kola	1000 mm
Funkce	Měření délky, sčítání a odečítání délek
Jednotky	metry
Pracovní podmínky	-20°C až 80°C, relativní vlhkost max. 80% rH
Skladovací podmínky	-30°C až 80°C, relativní vlhkost max. 80% rH
Rozměry (D x V x H)	318 x 1000 x 140 mm
Hmotnost	1800 g (bez příslušenství)
Napájení	Ruční (bez baterie)
Pohyblivá jehla	Ukazuje počáteční a konečnou polohu
Mechanický počítač	Resetovatelný tlačítkem (7) nebo pákou (8)
Rukojeť	Protiskluzová
Opěrka	Sklopná
Údržba	Čistěte mírně vlhkým hadříkem; vyhněte se čisticím prostředkům, drátěnkám nebo rozpouštědlům. Skladujte v suchu a čistotě.
Bezpečnost	Používejte pouze k určenému účelu; uchovávejte mimo dosah dětí; neupravujte; vyhněte se mechanickému namáhání, extrémním teplotám, vlhkosti, vibracím.
Kalibrace	Doporučeno jednou ročně
Shoda s EU	V souladu s normami EU; likvidace prostřednictvím OEEZ

Často kladené otázky - RollPilot S12 Laserliner

Jak změřit vzdálenost mezi dvěma stěnami?

Přiložte zadní část kola k první stěně, srolujte přístroj v přímce k druhé stěně a odečtěte zobrazenou vzdálenost. Přidejte průměr kola (318 mm) pro získání skutečné vzdálenosti mezi stěnami.

Jak vynulovat počítač?

Použijte tlačítko 7 nebo páku 8 umístěné na mechanickém počítači pro vynulování hodnoty před každým novým měřením.

Jak změřit od stěny k určitému bodu?

Přiložte zadní část kola ke stěně, srolujte k označenému bodu a odečtěte vzdálenost. Přidejte poloměr kola (159 mm) pro získání přesné vzdálenosti.

Jak změřit z jednoho bodu do druhého?

Umístěte pohyblivou jehlu (9) na první bod, srolujte v přímce k druhému bodu a přímo odečtěte zobrazenou vzdálenost.

Jaký je průměr kola?

Poloměr kola je 159 mm, takže průměr je 318 mm. Obvod je 1000 mm.

Jak udržovat dálkoměr?

Čistěte všechny součásti mírně vlhkým hadříkem. Nepoužívejte čisticí prostředky, drátěnky ani rozpouštědla. Skladujte přístroj na suchém a čistém místě.

Jaká je přesnost přístroje?

Přesnost je ± 0,1 %, což odpovídá chybě 1 mm na změřený metr.

Jak uložit přístroj pro přepravu?

Sklopte opěrku (5) a složte přístroj do přepravní polohy. K snadnému přenášení použijte přiloženou tašku.

Co dělat, když se měření zdá nepřesné?

Zkontrolujte, zda kolo není zanesené a zda je podlaha čistá. Pokud chyba přetrvává, proveďte roční kalibraci. Ujistěte se, že přístroj neutrpěl nárazy nebo nadměrnou vlhkost.

Je přístroj vodotěsný?

Ne, přístroj není vodotěsný. Vyhněte se jakémukoli vystavení vlhkosti a písku. V případě kontaktu s vodou jej okamžitě osušte.

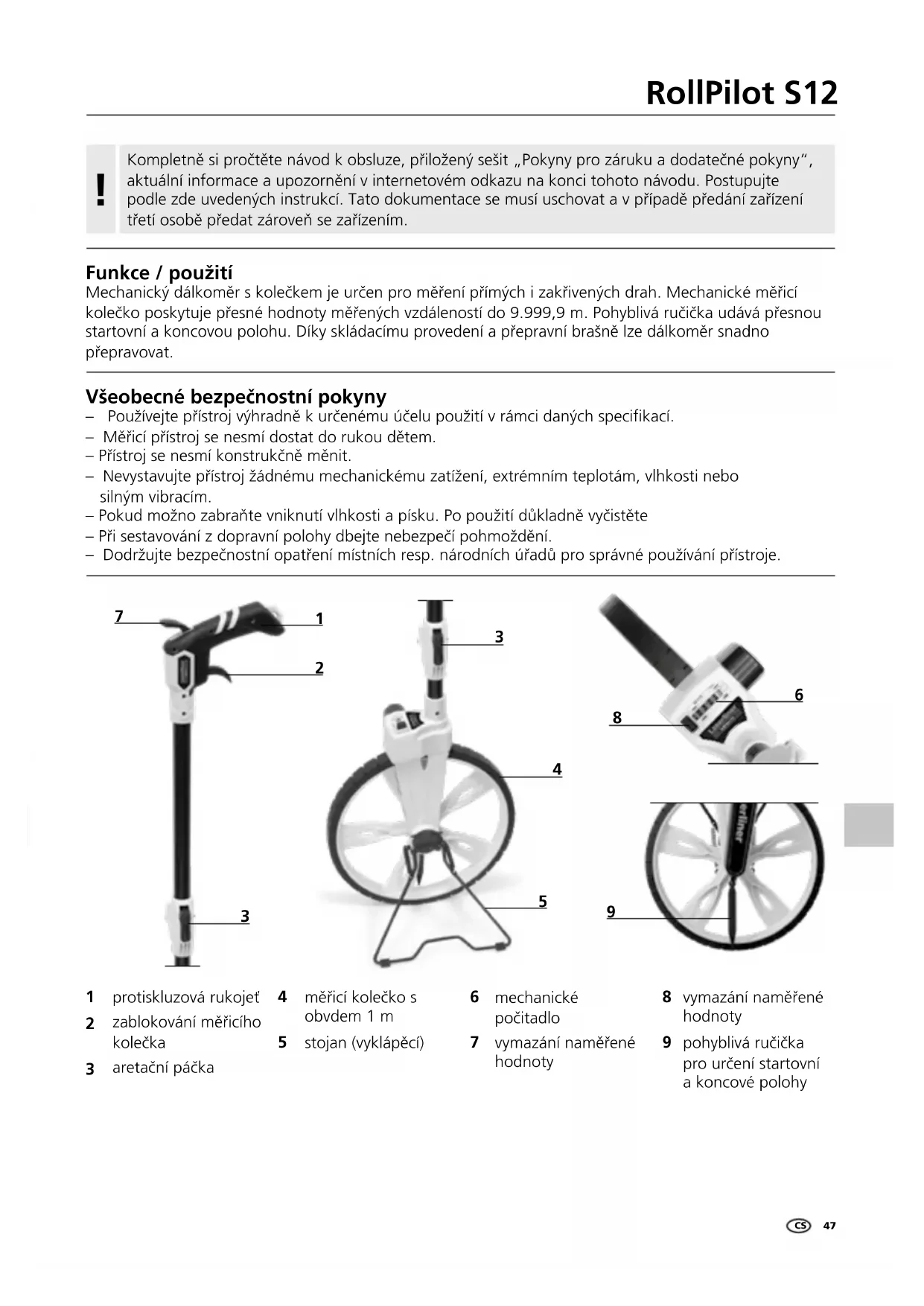

NÁVOD K OBSLUZE RollPilot S12 Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Mechanický dálkoměr s kolečkem je určen pro měření přímých i zakřivených drah. Mechanické měřicí kolečko poskytuje přesné hodnoty měřených vzdáleností do 9.999,9 m. Pohyblivá ručička udává přesnou startovní a koncovou polohu. Díky skládacímu provedení a přepravní brašně lze dálkoměr snadno přepravovat.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
- Měřicí přístroj se nesmí dostat do rukou dětem.
– Přístroj se nesmí konstrukčně měnit.
- Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
– Pokud možno zabraňte vniknutí vlhkosti a písku. Po použití důkladně vyčistěte
– Při sestavování z dopravní polohy dbejte nebezpečí pohmoždění.
- Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.

7 1 2 3

3 4 5

6 8 9

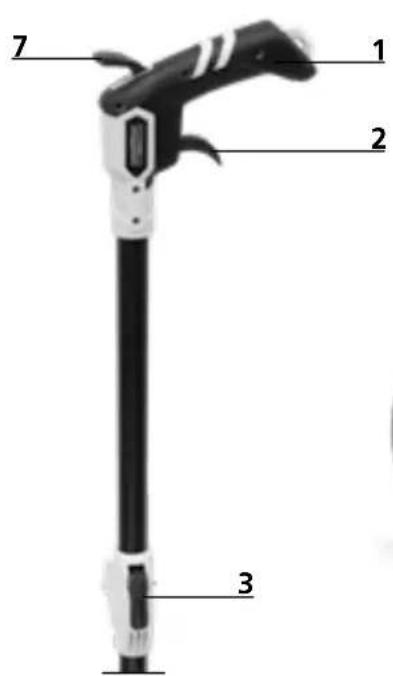

1 protiskluzová rukojeť
2 zablokování měřicího kolečka

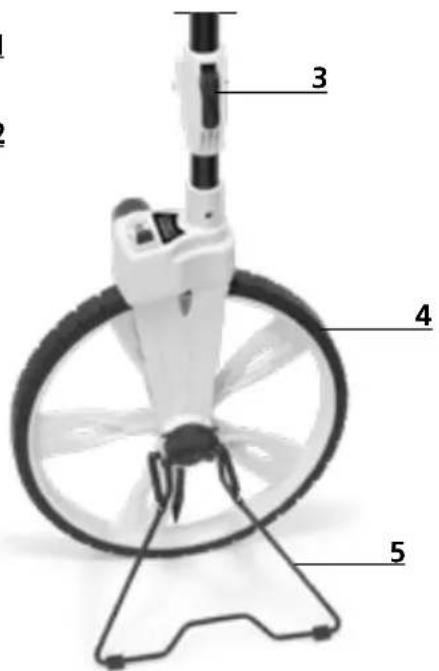

3 aretační páčka

4 měřicí kolečko s obvdem 1 m
5 stojan (vyklápěcí)

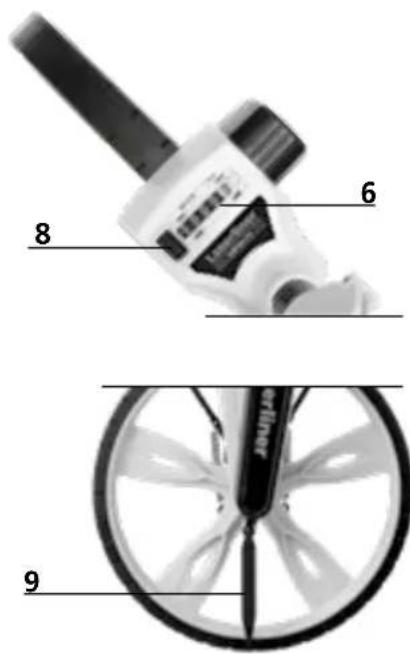

6 mechanické počitadlo
7 vymazání naměřené hodnoty

8 vymazání naměřené hodnoty
9 pohyblivá ručička pro určení startovní a koncové polohy

Laserliner

1 Vymazání naměřené hodnoty

Mechanické počitadlo se vynuluje stisknutím tlačítka 7 nebo páčky 8.

2 Složení pro přepravu

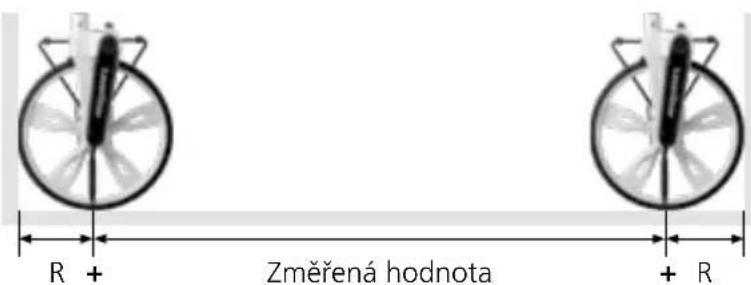

4 Měření od stěny ke stěně

1. Postavte měřicí kolečko zadní stranou ke stěně.
2. Pohybujte měřicím kolečkem přímo až k druhé stěně.
3. Přečtěte změřenou hodnotu a přičtěte k ní průměr kolečka.

R + Změřená hodnota + R

Pro dosažení přesného výsledku měření musí být vodicí tyč vedena během celého měření ve stejném úhlu. Doporučujeme kolmou polohu tyče.

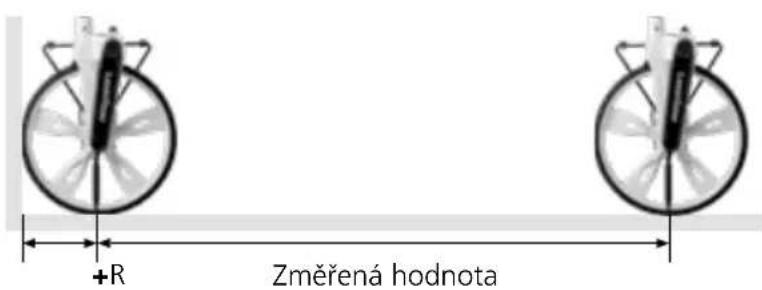

5 Měření od stěny k bodu

1. Postavte měřicí kolečko zadní stranou ke stěně.
2. Pohybujte měřicím kolečkem přímo k označenému bodu.
3. Přečtěte změřenou hodnotu a přičtěte k ní poloměr kolečka.

+R Změřená hodnota

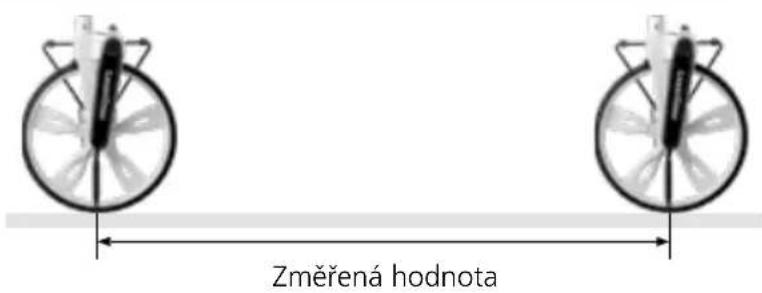

6 Měření od bodu k bodu

1. Nastavte ručičku (9) na první označený bod.
2. Pohybujte měřicím kolečkem přímo k druhému označenému bodu.
3. Přečtěte změřenou hodnotu.

Změřená hodnota

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti měřených výsledků se měřicí přístroj musí pravidelně kalibrovat a testovat. Kalibrace doporučujeme provádět v jednoročním intervalu.

Technické parametry Technické změny vyhrazeny. 20W03

Přesnost ± 0,1%
Dosah 0 – 9.999,9 m
Poloměr měřicího kolečka 159 mm
Obvod měřicího kolečka 1000 mm
Funkce Měření délky, Přičítání a odečítání délek
Jednotky m
Pracovní podmínky -20°C ... 80°C, vlhkost vzduchu max. 80% rH, nekondenzující,pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-30°C ... 80°C, vlhkost vzduchu max. 80% rH
Rozměry (š x v x hl) 318 x 1000 x 140 mm
Hmotnost 1800 g (bez příslušenství)

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

http://laserliner.com/info?an=AET

CE

Laserliner

!

Všeobecné bezpečnostné pokyny

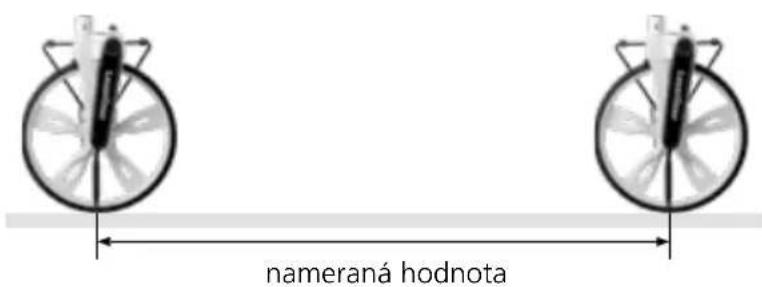

1. Ručičku (9) nastavte na prvý označený bod.
2. Pohybujte meracie koleso rovno smerom k druhému označenému bodu.
3. Vyčítajte nameranú hodnotu.

nameraná hodnota

Pokyny pre údržbu a starostlivost
