LaserRange-Master T4 Pro - Dálkoměr Laserliner - Bezplatný návod k obsluze

Typ produktu	Kompaktní laserový dálkoměr
Rozměry (Š x V x H)	35 x 100 x 23 mm
Hmotnost	82 g (vč. baterie)
Napájení	2 x 1,5V LR03 (AAA)
Hlavní funkce	Měření délek, ploch, objemů; Pythagoras 1 a 2; Úhlová funkce 1 a 2; Kontinuální měření; Digital Connection
Přesnost měření vzdálenosti	±2 mm (obvykle do 10 m za dobrých podmínek)
Rozsah měření (interiér)	0,2 m – 40 m
Měření úhlů	±90°, rozlišení 0,1°, přesnost 0,1°
Třída laseru	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Vlnová délka laseru	650 nm
Rozhraní Digital Connection	IEEE 802.15.4; pásmo ISM 2,4 GHz; dosah max. 10 m; výkon < 10 mW
Pracovní podmínky	0°C až 40°C; vlhkost max. 85% rH, bez kondenzace
Podmínky skladování	-20°C až 70°C; vlhkost max. 80% rH
Automatické vypnutí	Laser: 30 s – 5 min; Přístroj: 3 min – 8 min
Kalibrace	Doporučeno každé 1-2 roky
Údržba a čištění	Čistit mírně navlhčeným hadříkem; vyhýbat se abrazivním prostředkům a rozpouštědlům
Bezpečnost	Laser třídy 2; nedívat se do svazku; nemířit na osoby; uchovávat mimo dosah dětí
Opravitelnost	Pro opravy nebo kalibraci kontaktujte servis UMAREX-LASERLINER

Často kladené otázky - LaserRange-Master T4 Pro Laserliner

Jak zapnout a vypnout LaserRange-Master T4 Pro?

Stiskněte tlačítko ZAP/VYP na 2 sekundy pro zapnutí. Pro vypnutí stiskněte znovu na 2 sekundy. Přístroj se také automaticky vypne po 3-8 minutách nečinnosti.

Jak změnit jednotku měření?

Když je přístroj zapnutý, stiskněte tlačítko 1.2 (uvedeno v návodu) pro přepínání mezi jednotkami: metry (m), stopy (ft), palce (in) a stopy/palce (ft'in").

Co je funkce Digital Connection?

Jedná se o rádiové rozhraní (IEEE 802.15.4), které umožňuje přenášet naměřená data do smartphonu nebo tabletu prostřednictvím aplikace. Dosah je až 10 metrů. Pro aktivaci použijte příslušné tlačítko a připojte se přes aplikaci.

Jak správně čistit dálkoměr?

Použijte měkký mírně navlhčený hadřík. Vyhněte se čisticím prostředkům, abrazivům nebo rozpouštědlům. Nenechte vniknout vodu do krytu. Před dlouhodobým skladováním vyjměte baterie.

Co dělat, když se objeví chybový kód Err253?

Kód Err253 označuje, že teplota je příliš nízká (< 0°C). Přeneste přístroj do prostředí s teplotou mezi 0°C a 40°C a počkejte na zahřátí.

Je laser nebezpečný pro oči?

Ano, přístroj má laser třídy 2 (< 1 mW, 650 nm). Nedívejte se přímo do svazku ani do odrazů. Pokud svazek zasáhne oči, okamžitě zavřete oči a odtáhněte hlavu. Nepoužívejte optické přístroje k pozorování laseru.

Jaká je přesnost měření vzdálenosti?

Obvyklá přesnost je ±2 mm pro vzdálenosti do 10 m na dobře odrazivém povrchu a při pokojové teplotě. Pro větší vzdálenosti nebo nepříznivé podmínky se chyba může zvýšit až na ±0,2 mm/m.

Lze jej použít venku?

Ano, ale s omezeními. Vyhněte se silnému slunečnímu záření, dešti, mlze nebo sněhu, protože mohou zkreslit výsledky. Povrchy se špatným odrazem také ovlivňují měření. Používejte pouze za vhodných povětrnostních podmínek.

Jak změřit plochu?

Vyberte funkci Plocha na displeji. Změřte délku (1. měření) a šířku (2. měření). Výsledek v m² se zobrazí automaticky. Podrobné diagramy naleznete v návodu.

Jak uložit přístroj, když se nepoužívá?

Vyjměte baterie, aby nedošlo k korozi. Skladujte na čistém a suchém místě s teplotou mezi -20°C a 70°C a maximální vlhkostí 80% rH. Pro ochranu skladujte v originálním obalu.

NÁVOD K OBSLUZE LaserRange-Master T4 Pro Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.

Funkce / Účel použití

Kompaktní laserový dálkoměr pro měření délek, ploch a objemů – s rozhraním Digital Connection a funkcí pro měření úhlů

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
• Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specifikace.
  – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
  – Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat.
• Při venkovním používání smi být přístroj používán pouze za příslušných povětrnostních podmínek resp. při vhodných ochranných opatřeních.
  – Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.

Bezpečnostní pokyny

Zacházení s laserem třídy 2

Laserové záření! Nedívejte se do paprsku! Laser třídy 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

– Pozor: Nedívejte se do přímého nebo odraženého paprsku.
– Nemířte laserovým paprskem na lidi.
- Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku.
– Manipulace (změny) prováděné na laserovém zařízení jsou nepřípustné.
– Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice o EMK 2014/30/EU, která je pokryta směrnici RED 2014/53/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.
• Při použití v blízkosti vysokého napětí nebo pod elektromagnetickými střídavými poli může být ovlivněna přesnost měření.

Bezpečnostní pokyny

Zacházení s RF rádiovými emisemi

– Měřicí přístroj je vybaven rádiovým rozhraním.
- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu a rádiové vlny podle směrnice RED 2014/53/EU.
- Tímto prohlašuje Umarex GmbH & Co. KG, že typ rádiového zařízení LaserRange-Master T4 Pro odpovídá základním požadavkům a ostatním ustanovením směrnice Radio Equipment 2014/53/EU (RED). Kompletní text prohlášení o shodě s EU je k dispozici na následující internetové adrese: https://laserliner.com/info?an=ACZ

Vkládání baterií

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie (2 x typ AAA).

a Menu pro nastavení
b Funkce Digital Connection
c Jednotka měření m / ft / inch / _' _"
d Rovina měření (referenční) zadní / závit / přední
e Permanentní měření / Měření délky
f Pythagorova funkce 1
g Pythagorova funkce 2

h Měření plochy
i Měření objemu
j Funkce měření úhlů 1
k Funkce měření úhlů 2
I Změřená hodnota funkce měření úhlů
m Mezihodnoty
n Naměřené hodnoty / Výsledky měření Jednotka m / ft / inch / _' _"

Laserliner

1.

KLÁVESNICE:

1. Měření

2. ZAP / VYP

2.

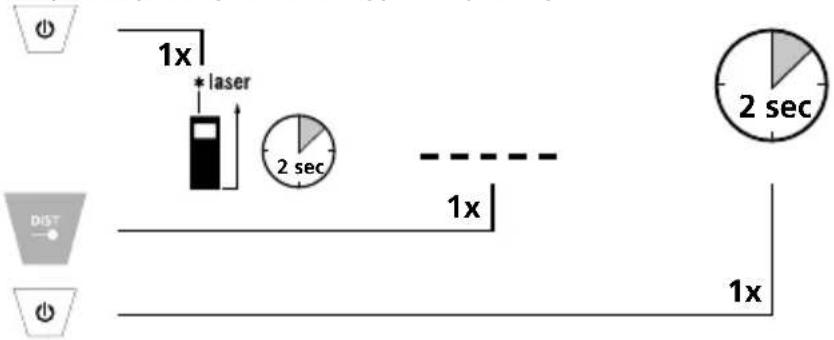

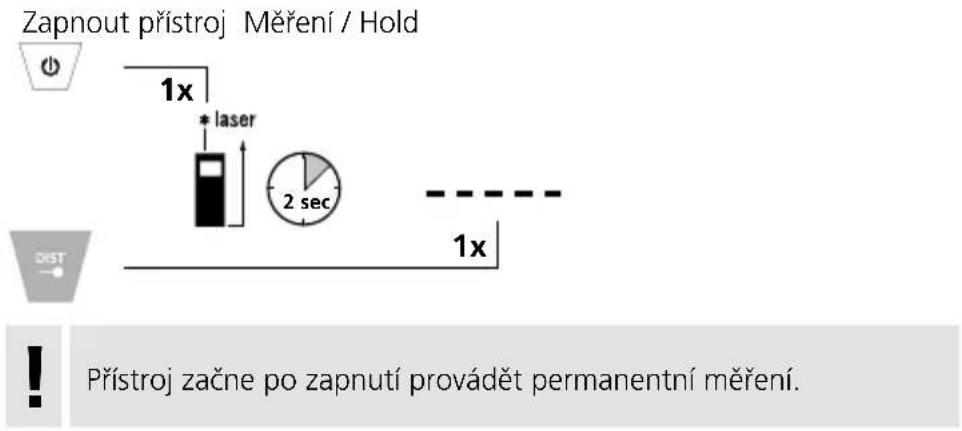

Zapnutí, měření a vypnutí:

Zapnout přístroj Měření Vypnout přístroj

Přístroj začne po zapnutí provádět permanentní měření.

Přepínání jednotek měření:

Přepínání roviny měření (reference):

zadní / závit / přední

1.2

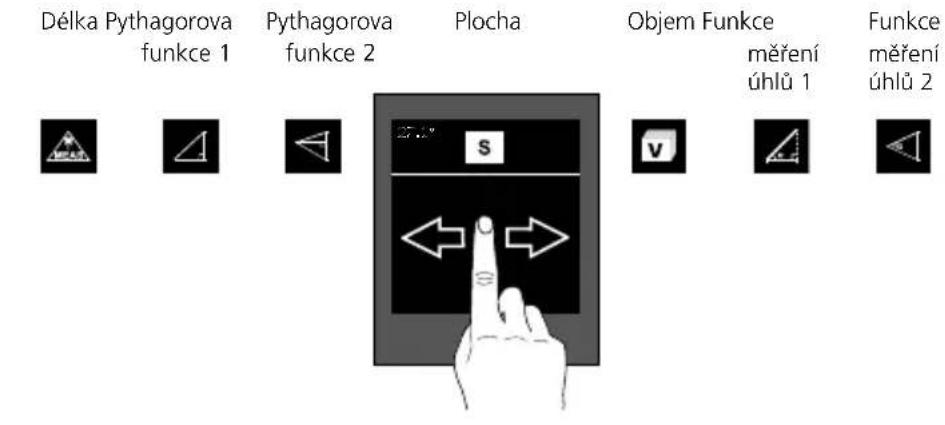

Přepínání měřicích funkcí:

Měření délky:

Funkce Pythagoras 1:

Pythagorova 1. měření 2. měření Výsledek funkce 1

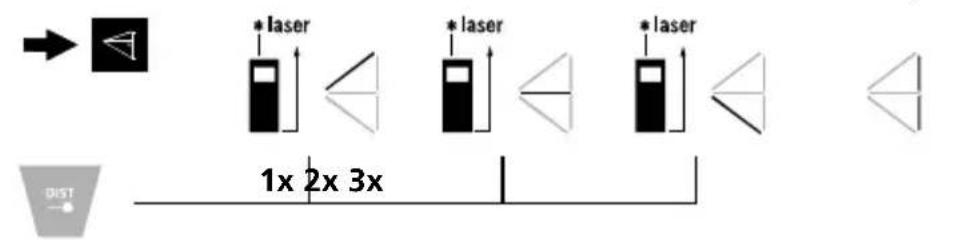

Funkce Pythagoras 2:

Pythagorova 1. měření 2. měření 3. měření Výsledek funkce 2

výška

Laserliner

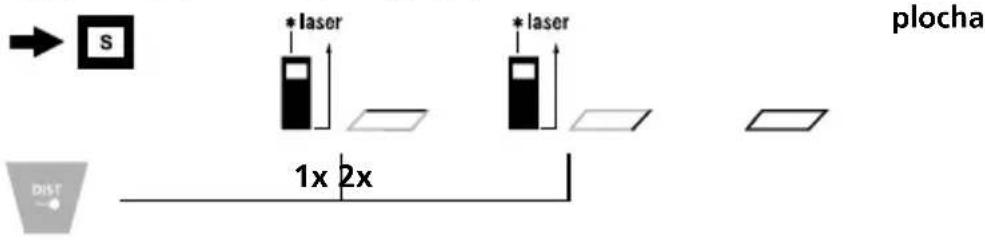

Měření plochy:

Plocha 1. měření 2. měření Výsledek

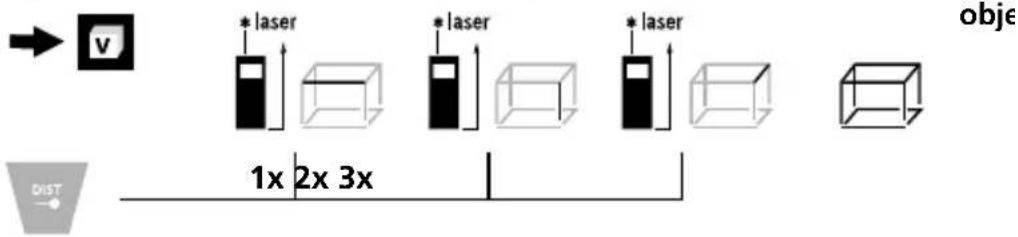

Měření objemu:

Objem 1. měření 2. měření 3. měření Výsledek

Funkce měření úhlů 1:

Funkce měření úhlů 1 měření

Výsledky měření jsou automaticky zjišťovány senzorem sklonu 360°.

! Zadní strana přístroje slouží jako vztažná plocha pro měření úhlů.

Funkce měření úhlů 2:

Funkce měření 1. měření 2. měření Výsledek úhlů 2

Výsledek měření je zjištován senzorem sklonu 360°.

! Zadní strana přístroje slouží jako vztažná plocha pro měření úhlů.

Přístroj má funkci digitálního připojení, která pomocí rádiové techniky umožňuje přenos dat do mobilních koncových zařízení s rádiovým rozhraním (např. chytrý telefon, tablet).

Systémové požadavky na digitální připojení naleznete na https://packd.li/II/bl2/v2

Přístroj může navázat rádiové spojení se zařizeními kompatibilními s rádiovým standardem IEEE 802.15.4. Rádiový standard IEEE 802.15.4 je přenosový protokol pro bezdrátové osobní sítě (WPAN).

Dosah je dimenzován na max. vzdálenost 10 metrů od koncového zařízení a silně závisí na okolních podmínkách, jako na tloušťce a složení stěn, zdrojích rádiového rušení a na vysílacích a přijímacích vlastnostech koncového zařízení.

Aktivace / deaktivace Digital Connection:

1.2

Po aktivaci se na displeji zobrazí symbol Digital Connection. Při aktivované funkci se mobilní koncové zařízení může pomocí aplikace připojit k měřicímu přístroji.

Aplikace (App)

K používání digitálního připojení je nutná aplikace Tuto aplikaci si můžete stáhnout v příslušném obchodě podle koncového zařízení:

Ujistěte se, že je aktivováno rádiové rozhraní mobilního koncového zařízení.

Po spuštění aplikace a aktivování digitálního připojení lze navázat spojení mezi mobilním koncovým zařízením a měřicím zařízením. Pokud aplikace rozpozná několik aktivních měřicích přístrojů, zvolte ten správný.

Při dalším spuštění bude automaticky připojen tento měřicí přístroj.

Laserliner

Důležitá upozornění

– Laser zobrazí měřený bod, po který je měření prováděno. Do laserového paprsku nesmí zasahovat žádné předměty.
- Přístroj při měření kompenzuje rozdílné pokojové teploty. Berte proto ohled na to, že při změně místa je při velkých teplotních rozdílech potřebná krátká doba pro přizpůsobení.
– Ve volném prostranství lze přístroj použít jen omezeně a nelze ho použít, když silně svítí slunce.
- Při měření na volném prostranství může déšť, mlha, sníh ovlivnit resp. zkreslit výsledky měření.
– V nepříznivých podmínkách (jako jsou např. povrchy špatně odrážející světlo) může být max. odchvlka větší než 3 mm.
– Koberce, čalounění nebo závěsy neodrážejí laser optimálně. Použijte hladké povrchy.
- Pří měření skrz sklo (okenní tabulky) může dojít ke zkreslení výsledků měření
– Funkce úsporného režimu přístroj automaticky vypíná.
– Čištění měkkým hadříkem. Do krytu přístroje nesmí proniknout voda.

Kód poruchy:

Err208: Interní chyba

Err252: Příliš vysoká teplota: > 40°C

Err253: Příliš nízká teplota: < 0°C

Err255: Přijatý signál příliš slabý nebo doba měření je příliš dlouhá

Err256: Přijatý signál příliš silný

Frr261: Mimo rozsah měření

Err500: Hardwarová chyba

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepouživejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti a funkce by měl být měřicí přístroj pravidelně kalibrován a testován. Doporučujeme intervaly kalibrace 1-2 roky. V případě potřeby se spojte se svým specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Technické parametry (Technické změny vyhrazeny. Rev22W03)

Měření vzdálenosti
Přesnost (typicky)* ± 2 mm
Rozsah měření (v interiéru)**	0,2 m - 40 m
Měření úhlu
Rozsah měření ± 90°
Rozlišení 0,1°
Přesnost 0,1°
Třída laseru	2 / < 1 mW(EN 60825-1:2014/AC:2017/AC:2017)
Vlnová délka laserového paprsku	650 nm
Pracovní podmínky	0°C ... 40°C, vlhkost vzduchu max. 85% rH, nekondenzující, pracovní výška max. 2000 m n.m (normální nulový bod)
Skladovací podmínky	-20°C ... 70°C, vlhkost vzduchu max. 80% rH
Provozní údaje rádiového modulu	Rozhraní IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frekvenční pásmo: ISM pásmo 2400-2483.5 MHz, 40 kanálů; Vysílací výkon: max. 10 mW; Šířka pásma: 2 MHz; Bitový tok: 1 Mbit/s; Modulace: GFSK / FHSS
Automatické vypnutí	Dynamicky v závislosti na druhu měření: Laser: 30 sek. - 5 min.Přístroj: 3 min. - 8 min.
Napájení 2 x 1,5V LR03 (AAA)
Rozměry (š x v x hl) 35 x 100 x	23 mm
Hmotnost 82 g (včetně baterie)

* do vzdálenosti měření 10 m při dobře odrážejícím cílovém povrchu a při pokojové teplotě. Při větších vzálenostech a nepříznivých podmínkách měření, jako např. při silném slunečním záření nebo slabě odrážejících cílových površích, se odchylka měření může zvýšit o ± 0,2 mm/m.
** при max. 5000 лк

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

https://laserliner.com/info?an=ACZ
