LaserRange-Master T4 Pro - Лазерний далекомір Laserliner - Безкоштовний посібник користувача

Тип продукту	Компактний лазерний далекомір
Розміри (Ш x В x Г)	35 x 100 x 23 mm
Вага	82 г (з батарейкою)
Живлення	2 x 1,5V LR03 (AAA)
Основні функції	Вимірювання довжини, площі, об'єму; Піфагор 1 і 2; Кутова функція 1 і 2; Постійне вимірювання; Digital Connection
Точність вимірювання відстані	±2 мм (зазвичай до 10 м за хороших умов)
Діапазон вимірювання (в приміщенні)	0,2 м – 40 м
Вимірювання кутів	±90°, роздільна здатність 0,1°, точність 0,1°
Клас лазера	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Довжина хвилі лазера	650 nm
Інтерфейс Digital Connection	IEEE 802.15.4; діапазон ISM 2.4 ГГц; макс. дальність 10 м; потужність < 10 мВт
Умови роботи	від 0°C до 40°C; макс. вологість 85% відносної вологості, без конденсації
Умови зберігання	від -20°C до 70°C; макс. вологість 80% відносної вологості
Автоматичне вимкнення	Лазер: 30 с – 5 хв; Прилад: 3 хв – 8 хв
Калібрування	Рекомендується кожні 1-2 роки
Технічне обслуговування та чищення	Чистити злегка вологою ганчіркою; уникати абразивних засобів та розчинників
Безпека	Лазер класу 2; не дивитися на промінь; не спрямовувати на людей; тримати подалі від дітей
Ремонтопридатність	Для ремонту або калібрування зверніться до служби підтримки UMAREX-LASERLINER

Часті запитання - LaserRange-Master T4 Pro Laserliner

Як увімкнути та вимкнути LaserRange-Master T4 Pro?

Натисніть кнопку УВІМК./ВИМК. на 2 секунди, щоб увімкнути. Щоб вимкнути, натисніть знову на 2 секунди. Прилад також вимикається автоматично через 3-8 хвилин бездіяльності.

Як змінити одиницю вимірювання?

З увімкненим приладом натисніть кнопку 1.2 (зазначена в інструкції), щоб перемикати одиниці: метри (м), фути (ft), дюйми (in) та фути/дюйми (ft'in").

Що таке функція Digital Connection?

Це радіоінтерфейс (IEEE 802.15.4), який дозволяє передавати дані вимірювань на смартфон або планшет через додаток. Дальність дії до 10 метрів. Для активації використовуйте відповідну кнопку та підключайтеся через додаток.

Як правильно чистити далекомір?

Використовуйте м'яку злегка вологу ганчірку. Уникайте миючих засобів, абразивів або розчинників. Не допускайте потрапляння води в корпус. Вийміть батарейки перед тривалим зберіганням.

Що робити, якщо з'являється код помилки Err253?

Код Err253 вказує на те, що температура занадто низька (< 0°C). Перенесіть прилад у середовище з температурою від 0°C до 40°C та зачекайте, поки він нагріється.

Чи небезпечний лазер для очей?

Так, прилад має лазер класу 2 (< 1 мВт, 650 нм). Не дивіться безпосередньо на промінь або відбиття. Негайно заплющте очі, якщо промінь потрапив в очі, та відверніть голову. Не використовуйте оптичні прилади для спостереження за лазером.

Яка точність вимірювання відстані?

Звичайна точність становить ±2 мм для відстаней до 10 м на добре відбиваючій поверхні при кімнатній температурі. Для більших відстаней або несприятливих умов похибка може збільшуватися до ±0,2 мм/м.

Чи можна використовувати на вулиці?

Так, але з обмеженнями. Уникайте сильного сонячного випромінювання, дощу, туману або снігу, оскільки вони можуть спотворити результати. Поверхні з поганим відбиттям також впливають на вимірювання. Використовуйте лише за відповідних погодних умов.

Як виміряти площу?

Виберіть функцію Площа на дисплеї. Виміряйте довжину (1-е вимірювання) та ширину (2-е вимірювання). Результат у м² відображається автоматично. Зверніться до інструкції для отримання детальних схем.

Як зберігати прилад, коли він не використовується?

Вийміть батарейки, щоб запобігти корозії. Зберігайте в чистому сухому місці з температурою від -20°C до 70°C та максимальною вологістю 80% відносної вологості. Зберігайте в оригінальній упаковці для захисту.

ПОСІБНИК КОРИСТУВАЧА LaserRange-Master T4 Pro Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Функція / Призначення

Компактний лазерний віддалемір для безконтактного вимірювання відстані, площі та об'ємів – із вбудованим інтерфейсом Digital Connection та функцією виміру кута

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– При використанні приладу просто неба зважайте на наявність відповідних погодних умов або вживайте належних запобіжних заходів.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання! Не спрямовувати погляд на промінь! Лазер класу 2 < 1 мВт · 650 нм EN 60825-1:2014/AC:2017

– Увага: не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Не дозволяється внесення будь-яких змін (модифікація) в конструкцію лазерного пристрою.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно директиви ЄС 2014/30/EU, яка підпадає під дію директиви ЄС про радіообладнання 2014/53/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

– При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання радіочастотного діапазону

– Вимірювальний прилад обладнаний системою передачі даних по радіоканалу.
– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності та електромагнітного випромінювання згідно директиви ЄС про радіообладнання 2014/53/EU.
- Компанія Umarex GmbH & Co. KG гарантиє, що тип радіообладнання LaserRange-Master T4 Pro відповідає основним вимогам та іншим положенням директиви ЄС про радіообладнання 2014/53/EU (RED). З повним текстом декларації відповідності ЄС можна ознайомитися за адресою: https://laserliner.com/info?an=ACZ

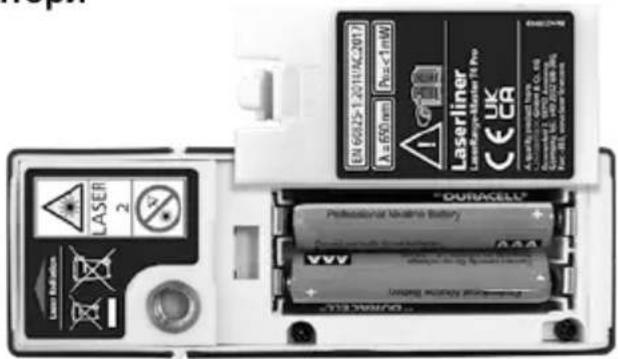

Встановити акумулятори

Відкрити відсік для батарейок і вкласти батарейки (2 х тип AAA) згідно з символами. Слідкувати за полярністю.

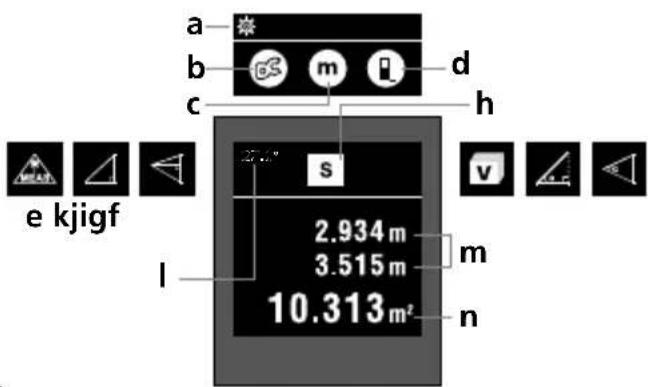

ДИСПЛЕЙ:

a Меню налаштувань
b Функция Digital Connection
с Одиниця виміру м / фут / дюйм / _' _"
d Площина вимірів (покажчик) позаду / різьба / спереду
e Безперервне вимірювання / Вимірювання довжини
f Функція Піфагора 1
g Функция Піфагора 2

h Вимір площі
i Вимір об'єму
j Тригонометрична функція 1
k Тригонометрична функція 2
I Виміряна величина Тригонометрична функція
m Проміжне значення
n Величина вимірів / результат вимірів одиниця м / фут / дюйм / _' (кутова хвилина) _" (кутова секунда)

Laserliner

1.

КЛАВІАТУРА:

1. Вимірювання
2. Прилад увімкнено / Прилад вимкнути

2.

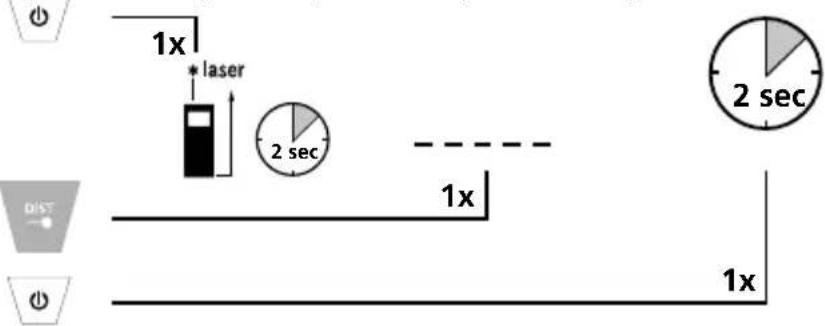

Ввімкнути, заміряти, вимикнути:

Прилад ввімкнути Вимірювання Прилад вимкнути

Пристрій починає працювати після перемикання в режим безперервного вимірювання.

Перемкнути одиницю виміру:

Перемкнути площину вимірів (покажчик):

позаду / різьба / спереду

1.2

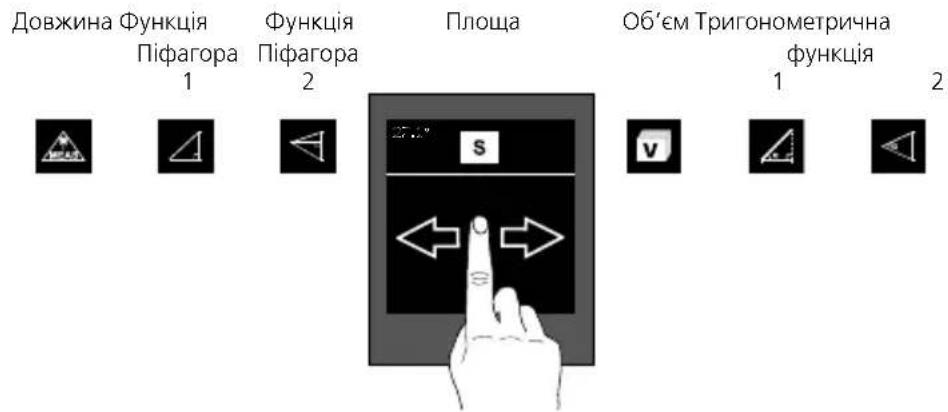

Перемкнути функції виміру:

Вимірювання довжини:

Прилад ввімкнути Вимірювання / Hold

! Пристрій починає працювати після перемикання в режим безперервного вимірювання.

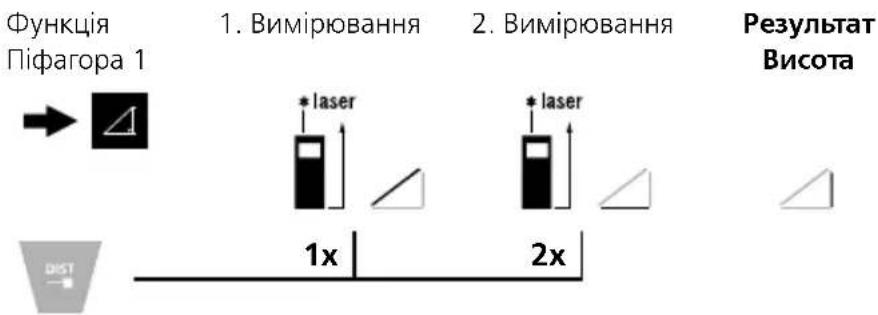

Функція Піфагора 1:

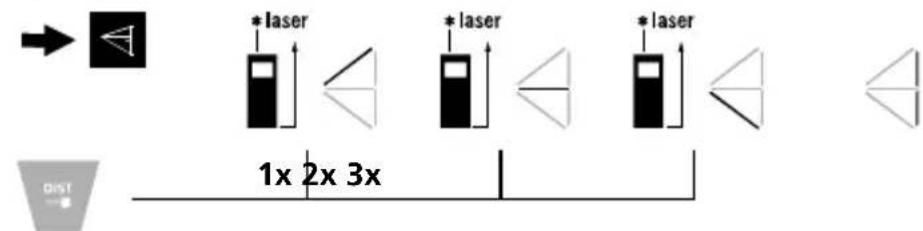

Функція Піфагора 2:

Функція 1. Вимір- 2. Вимір- 3. Вимір- Результат

Піфагора 2 ювання ювання ювання Висота

Laserliner

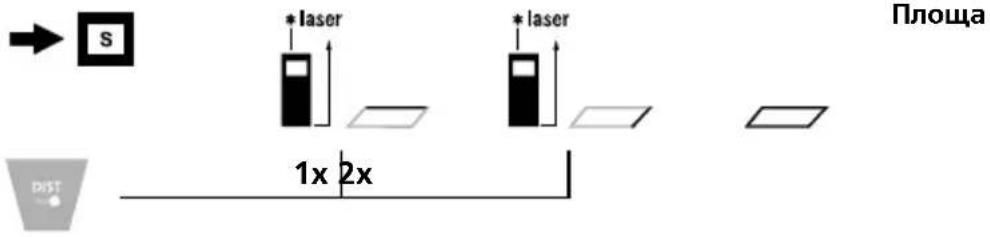

Вимір площі:

Площа 1. Вимірювання 2. Вимірювання Результат

Вимір об'єму:

Об'єм

1. Вимір- ювання

2. Вимір- ювання

3. Вимір- ювання

Результат Об'єм

1x 2x 3x

Тригонометрична функція 1:

Тригонометрична функция 1

Вимірювання

1x

Результати

Результати вимірювань автоматично визначається датчиком кута нахилу з діапазоном регулювання 360°.

Задня частина пристрою використовується в якості опорної поверхні для вимірювання кутів.

Тригонометрична функція 2:

Тригонометрична 1. Вимір- 2. Вимір- Результат функція 2 ювання ювання Висота

1x 2x

Результат вимірювання визначається датчиком кута нахилу з діапазоном регулювання 360°.

Задня частина пристрою використовується в якості опорної поверхні для вимірювання кутів.

У приладі передбачено цифрове з'єднання, що дозволяє здійснювати передачу даних на мобільні кінцеві пристрої з радіоінтерфейсом (наприклад, смартфони, планшети) через канали радіозв'язку.

3 системними вимогами для цифрового з'єднання можна ознайомитися на https://packd.li/ll/bl2/v2

Пристрій може встановлювати радіозв'язок з іншими пристроями, сумісними зі стандартом бездротового зв'язку IEEE 802.15.4. Стандарт бездротового зв'язку IEEE 802.15.4 — це протокол передачі даних для бездротових персональних мереж (WPAN).

Максимальний діапазон вимірювань становить 10 м від приладу і в значній мірі залежить від місцевих факторів, таких, як, наприклад, товщина та склад стін, джерела радіоперешкод, характеристики передачі та приймальні властивості приладу.

Увімкнути / вимкнути Digital Connection:

1.2

Після активації на дисплеї з'являється значок Digital Connection. Активований Digital Connection дозволяє здійснити підключення приладу до мобільного пристрою за допомогою додатку.

Додаток (App)

Для використання цифрового з'єднання потрібен додаток. Додаток можна завантажити у відповідних магазинах мобільних додатків (залежно від пристрою):

Переконайтеся в тому, що радиоінтерфейс мобільного кінцевого пристрою активовано.

Після запуску програми й активації цифрового з'єднання можна встановити з'єднання між кінцевим мобільним пристроєм і вимірювальним приладом. Якщо додаток виявляє кілька активованих приладів, слід обрати відповідний прилад.

Під час наступного запуску відбудеться автоматичне підключення до обраного приладу.

Laserliner

Важливі вказівки

– Лазер вказує на пункт, до якого виконується вимірювання. В промінь лазера не повинні потрапляти ніякі предмети.
– Прилад під час вимірювання компенсує різні температури в приміщенні. Тому треба деякий час почекати після переходу на інше місце з великою різницею температури.
– Прилад поза приміщенням можна застосовувати лише обмежено і не можна використовувати при сильному сонячному випромінюванні.
– При вимірюванні на відкритому повітрі дощ, туман і сніг можуть вплинути на результати вимірювання або їх сфальсифікувати.
– При несприятливих умовах, як напр., погано відбиваючі поверхні, максимальне відхилення може становити більше ніж 3 мм.
– Килими, штори чи зависи не відбивають лазер оптимально. Використовуйте гладкі поверхні.
– При измерении через стекло (оконное стекло) размеры могут искажаться.
– Функція економії енергії автоматично вимикає пристрій.
– Чищення м'якою серветкою. В корпус не повинна потрапляти вода.

Код помилки:

Err204: Помилка обчислення

Err208: Внутрішня помилка

Err220: Замінити батарейки

Err252: Занадто висока температура: > 40°C

Err253: Занадто низька температура: < 0°C

Err255: Заслабкий прийманий сигнал або час вимірювання занадто довгий

Err256: Запотужний прийманий сигнал

Err261: За межами діапазону вимірювання

Err500: Апаратний збій

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування 1 – 2 роки. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Технічні дані (Право на технічні зміни збережене. Rev22W03)

Вимірювання відстані
Точність (типово)* ± 2 мм
Внутрішній діапазонвимірювання**	0,2 м - 40 м
Вимірювання кутів
Діапазон вимірювання ± 90°
Роздільча здатність 0,1°
Точність 0,1°
Клас лазера	2 < 1 мВт(EN 60825-1:2014/AC:2017/AC:2017)
Las Довжина хвиль лазераerwellenlänge	650 нм
Режим роботи	0°C ... 40°C, вологість повітрямакс. 85% гН, без конденсації,робоча висота макс. 2000 м надрівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C,вологість повітря max. 80% гН
Експлуатаційніхарактеристикирадіомодуля	Інтерфейс IEEE 802.15.4. LE ≥ 4.x(Digital Connection); Частотнийдіапазон: ISM діапазон; 2400-2483.5MHz, 40 каналів; Дальність передачісигналу: max. 10 mW; Діапазон: 2 MHz;Швидкість передачі даних: 1 Mbit/s;Модуляція: GFSK / FHSS
Автоматичне вимкнення	динамічний в залежностівід режиму вимірювання:Лазер: 30 с - 5 хвПристрій: 3 хв - 8 хв
Живлення 2 x 1,5B LR03 (AAA)
Розміри (Ш x В x Г) 35 x 100 x	23 мм
Вага 82 г (з Батарейки)

* відстань вимірювання становить до 10 м, якщо вимірювана поверхня добре відбиває, і за кімнатної температури. На більших відстанях і за несприятливих умов вимірювання, наприклад, яскраве сонячне світло або слабке відбиття вимірюваною поверхнею, похибка виміру може зростати на ± 0,2 мм/м.
** при max. 5000 лк

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://laserliner.com/info?an=ACZ
